AMBA总线---APB总线协议

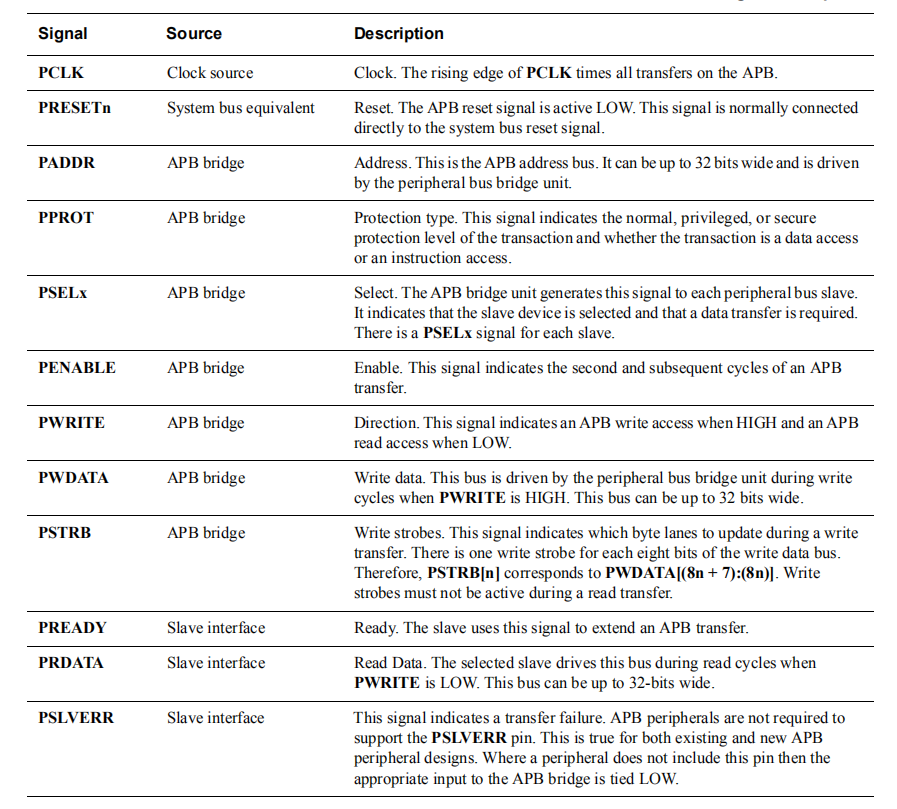

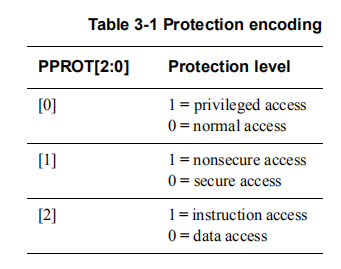

APB(Advanced Peripheral Bus)是AMBA总线体系的一部分。相较于AMBA总线体系中的其他总线，APB总线具有低功耗，低复杂度的特征。APB总线主要应用于对性能要求不太高的低带宽外设接口。 本文所讲述的是AMBA4中的APB协议。其信号如下： 其中，PCLK和PRESETn分别为时钟信号和复位信号，PADDR为地址(至多32位)，PPROT为保护类型，PSELx为选中信号，当它为1时，表明选中该从设备，因此每个从设备都会有一个对应的PSELx信号，PENABLE为使能信号，下面会详细阐述，PWRITE表示本次传输的方向，1表示写，0表示读，PWDATA为要写的数据，至多32bit，PSTRB为字节选中信号，第i位为1，表示第i*8到第i*8+7位是有效的，PRDATA为读出的数据，同样至多32位,PSLVERR为传输失败指示信号，为1且PENABLE、PSELx、PREADY均为高时，表明传输错误，否则表示传输正确。 下图是PPROT信号各个位的含义

Write transfers With no wait states

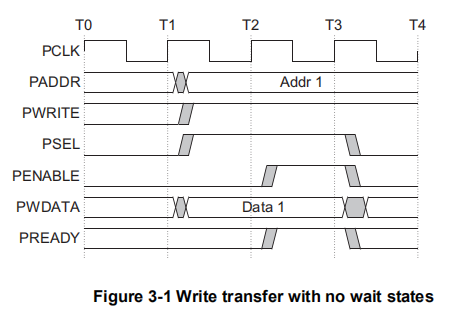

无等待的写传输，如下图所示，写传输分为两个阶段:Setup Phase和Access Phase，第一个周期，PADDR给出要写的地址、PWRITE为1表示写传输，同时PSELx拉高选中设备，PWDATA给出要写的数据，此时PENABLE为0，这个阶段叫做Setup Phase。第二个周期，上述信号保持不变，主机和从机分别拉高PENABLE和PREADY，写入数据完成，下一个周期，PSELx、PENABLE以及PREADY均拉低。（若紧接着下一次传输，则PSELx无需拉低）

With wait states

有等待的写传输，如下图所示，第一个阶段和上面相同，第二阶段，PENABLE拉高，直到检测到从机的PREADY信号也为高时，Access阶段才完成。而在等待PREADY信号为高期间，PADDR，PWRITE，PSELx，PWDATA，PSTRB，PPROT信号均应该保持不变。 从有等待写传输和无等待写传输的时序中，我们可以看出，Access Phase只有在PSEL、PENABLE和PREADY信号同时为高时，才会发生，否则需要等待。

Read transfers With no wait states

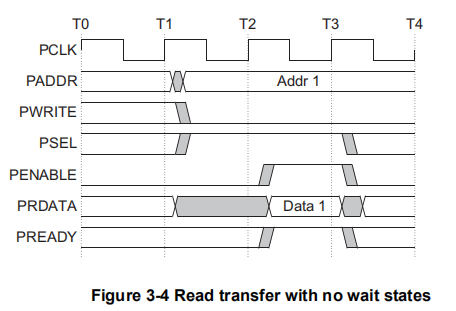

与无等待的写传输唯一不同的地方，就是在下图中，PWRITE信号是0，表示读数据。

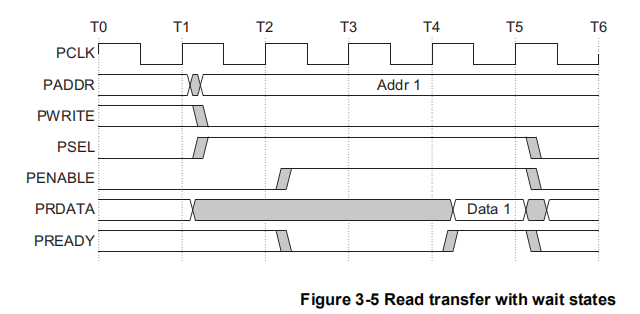

With wait states

APB总线的状态机

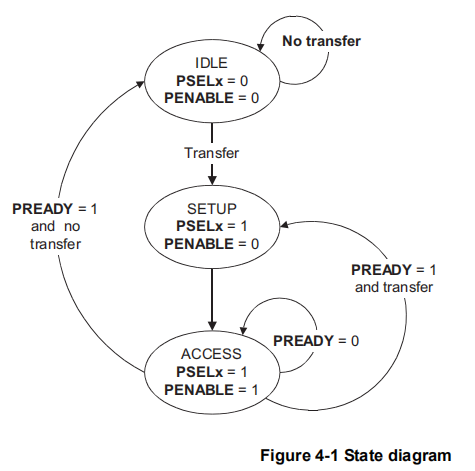

下图为APB总线协议的状态机，需要注意的是，当ACCESS完成后，如果还有一次传输，则直接跳转到SETUP阶段，否则跳回IDLE阶段。

System Verilog代码

slave

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/29 21:22:43
// Design Name:
// Module Name: apb_slave
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module apb_slave(
input logic PCLK,
input logic PRESETn,
input logic [31:0] PADDR,
input logic [2:0] PPROT,
input logic PSELx,
input logic PENABLE,
input logic PWRITE,
input logic [31:0] PWDATA,
input logic [3:0] PSTRB,
output logic PREADY,
output logic [31:0] PRDATA,
output logic PSLVERR
    );
localparam N  =  32;
logic [31:0] REG [0:N-1];
logic [31:0] ADDR;
logic [3:0] STRB;
logic WRITE;
//ADDR锁存
always_ff@(posedge PCLK)
if(PSELx&&~PENABLE)
    ADDR
