Kubernetes——在 KubeSphere中部署高可用Redis集群

摘要

Redis 是在开发过程中经常用到的缓存中间件，在生产环境中为了考虑稳定性和高可用一般为集群模式的部署。 常规部署在虚拟机上的方式配置繁琐并且需要手动重启节点，而使用 K8s 进行 Redis 集群的部署有以下优点：

• 安装便捷：使用镜像或者 yaml 配置文件即可一件安装
• 自动调度：容器挂掉后会自动调度重启和资源分配
• 缩扩容方便：在 扩容、缩容 方面的优点无需多说，一键伸缩
• 稳定高效：K8s 在整个集群上进行调度，只要整个集群不挂掉总会调度到合适节点重启容器服务

一、配置 redis.conf 字典

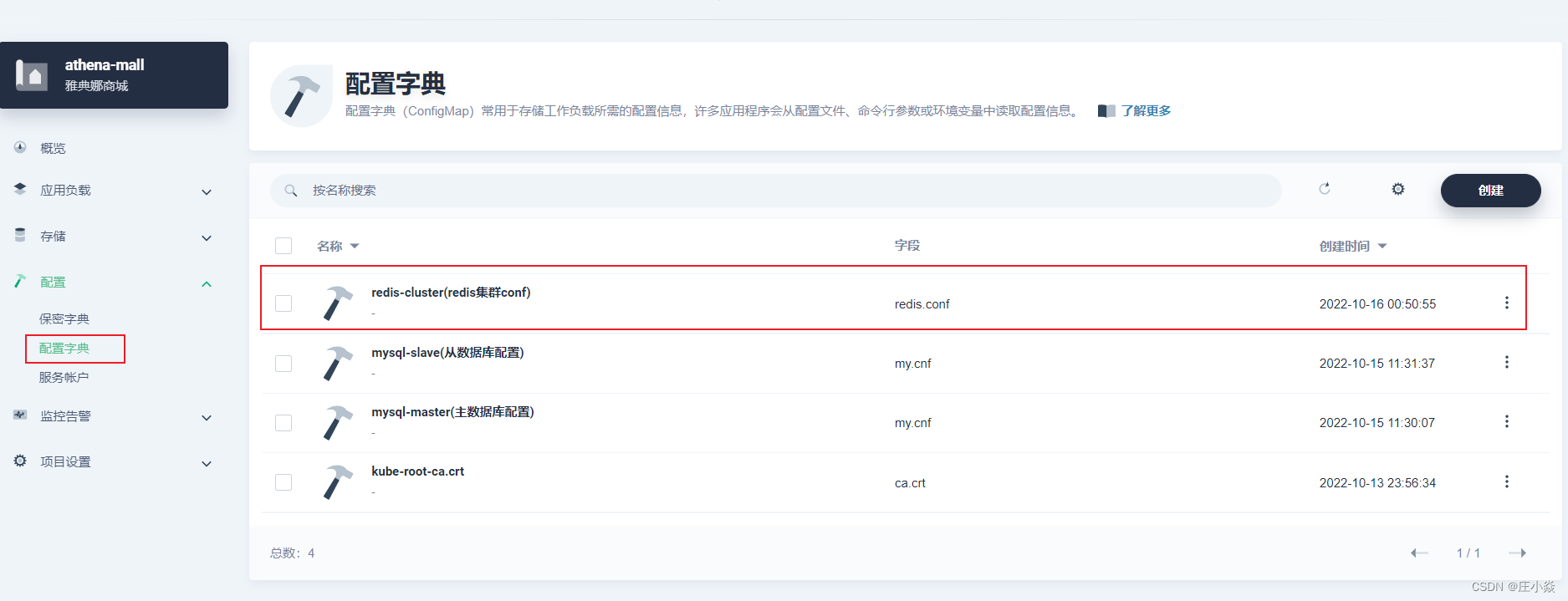

在项目空间的 配置配置字典中创建进行配置字典的创建。

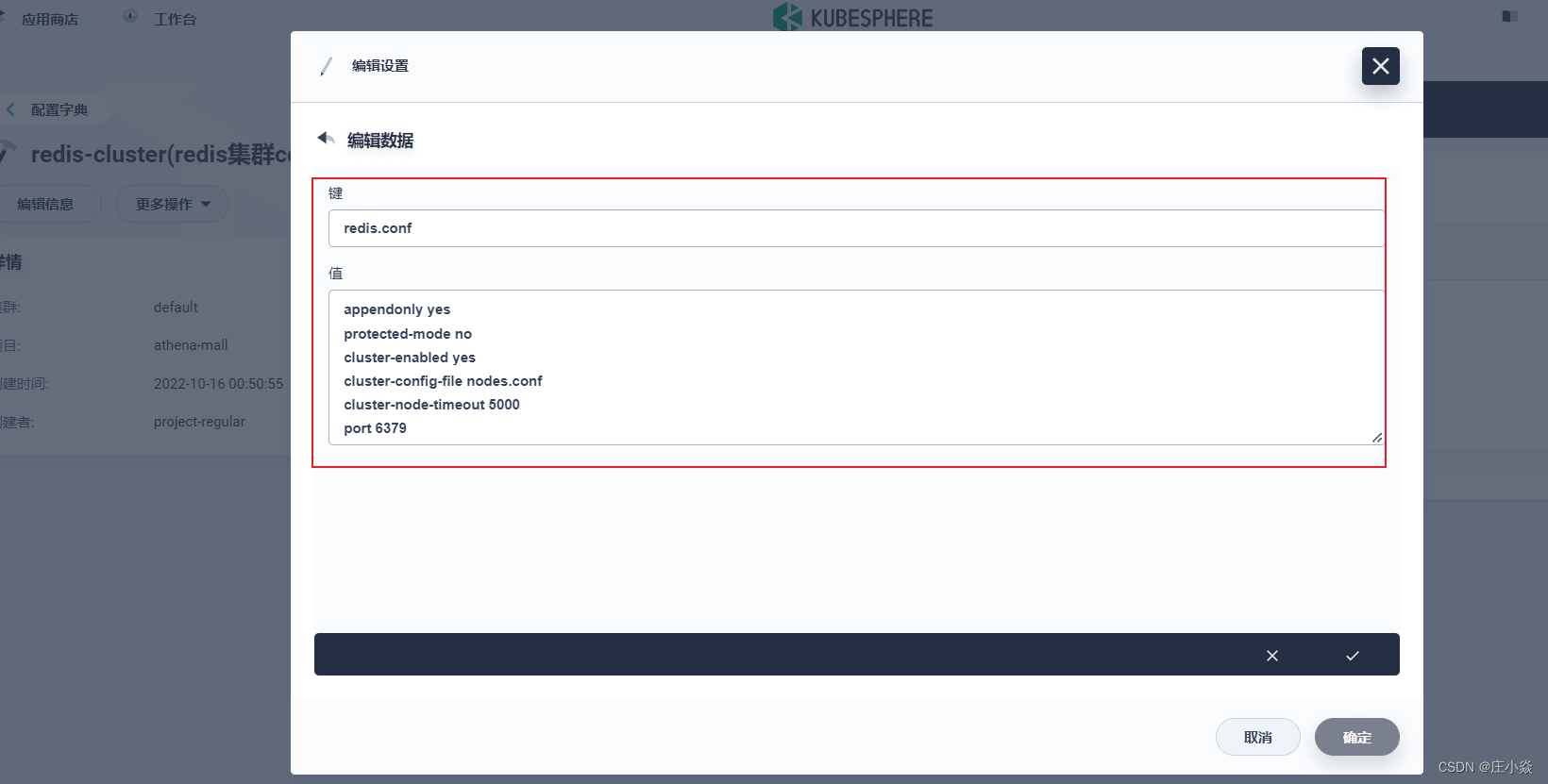

key 值的内容为 redis.conf，value 值为：

cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-require-full-coverage no
cluster-migration-barrier 1
appendonly yes

二、redis-cluster-pvc设置

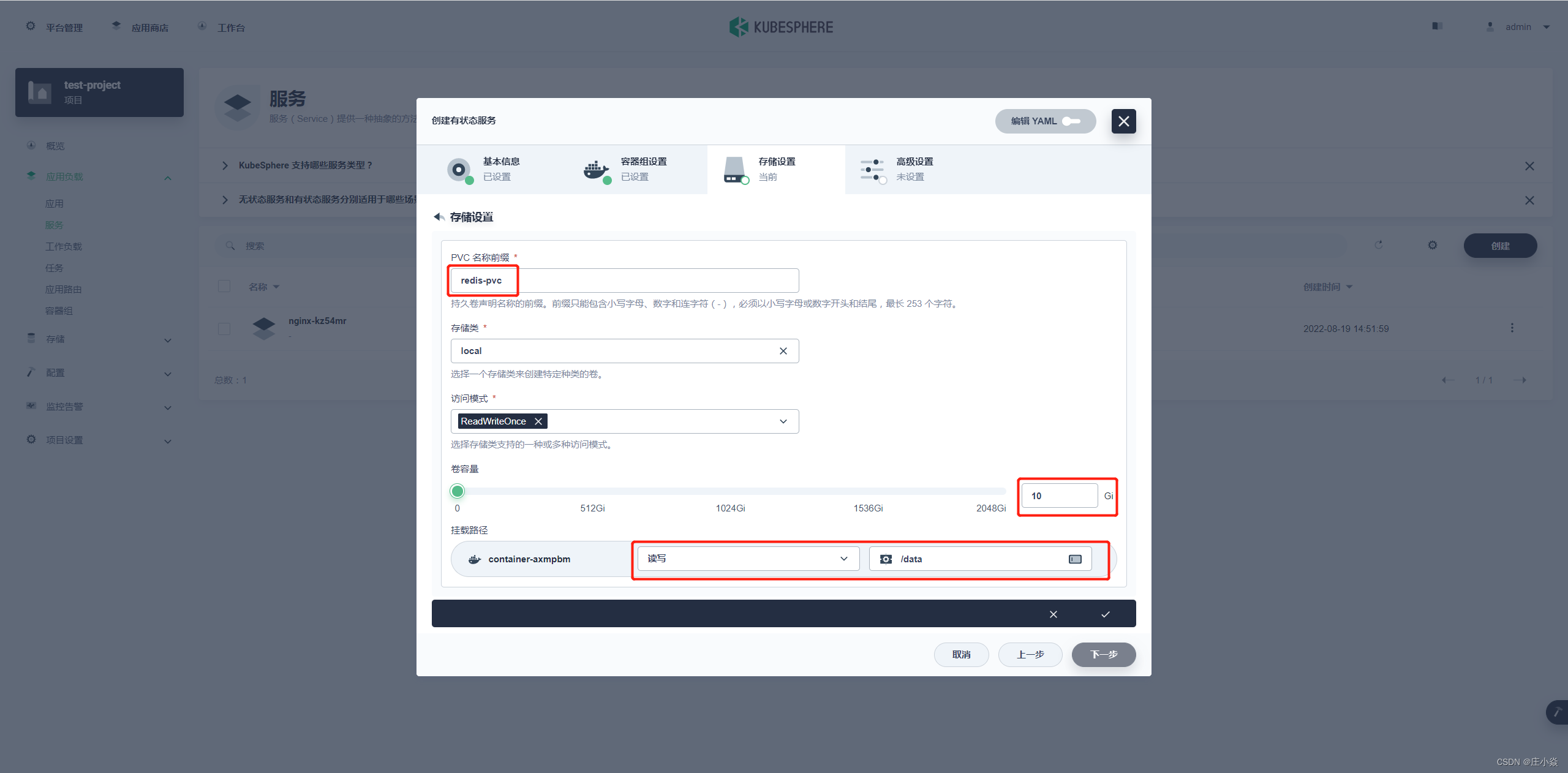

redis-cluster-pvc存储卷设置

• PVC 名称前缀：redis-pvc 容量：10G
• 权限：读写
• 挂载路径：/data

三、创建 redis-cluster服务

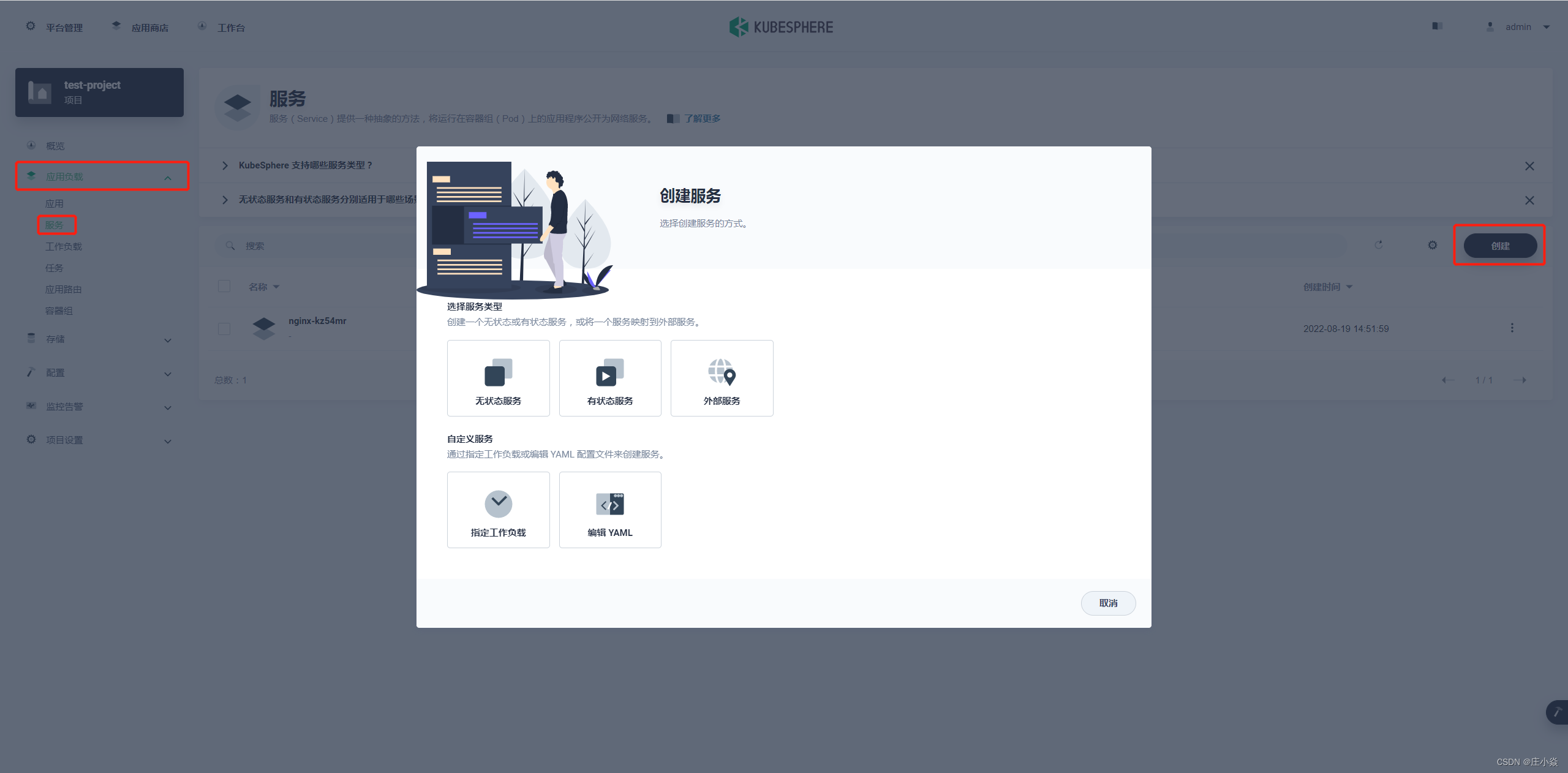

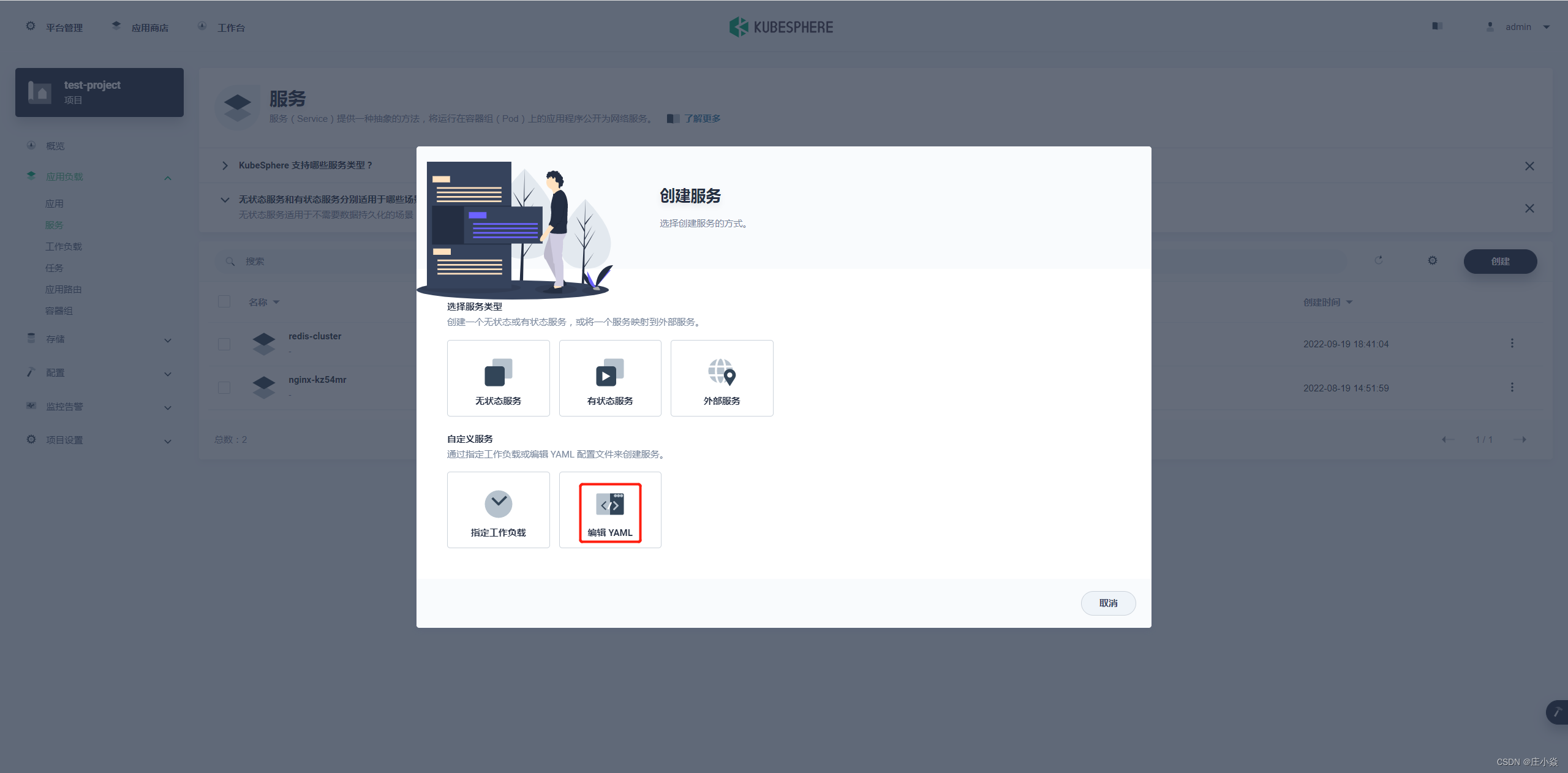

在项目空间的 应用负载 ：服务中创建进行Redis集群服务的创建

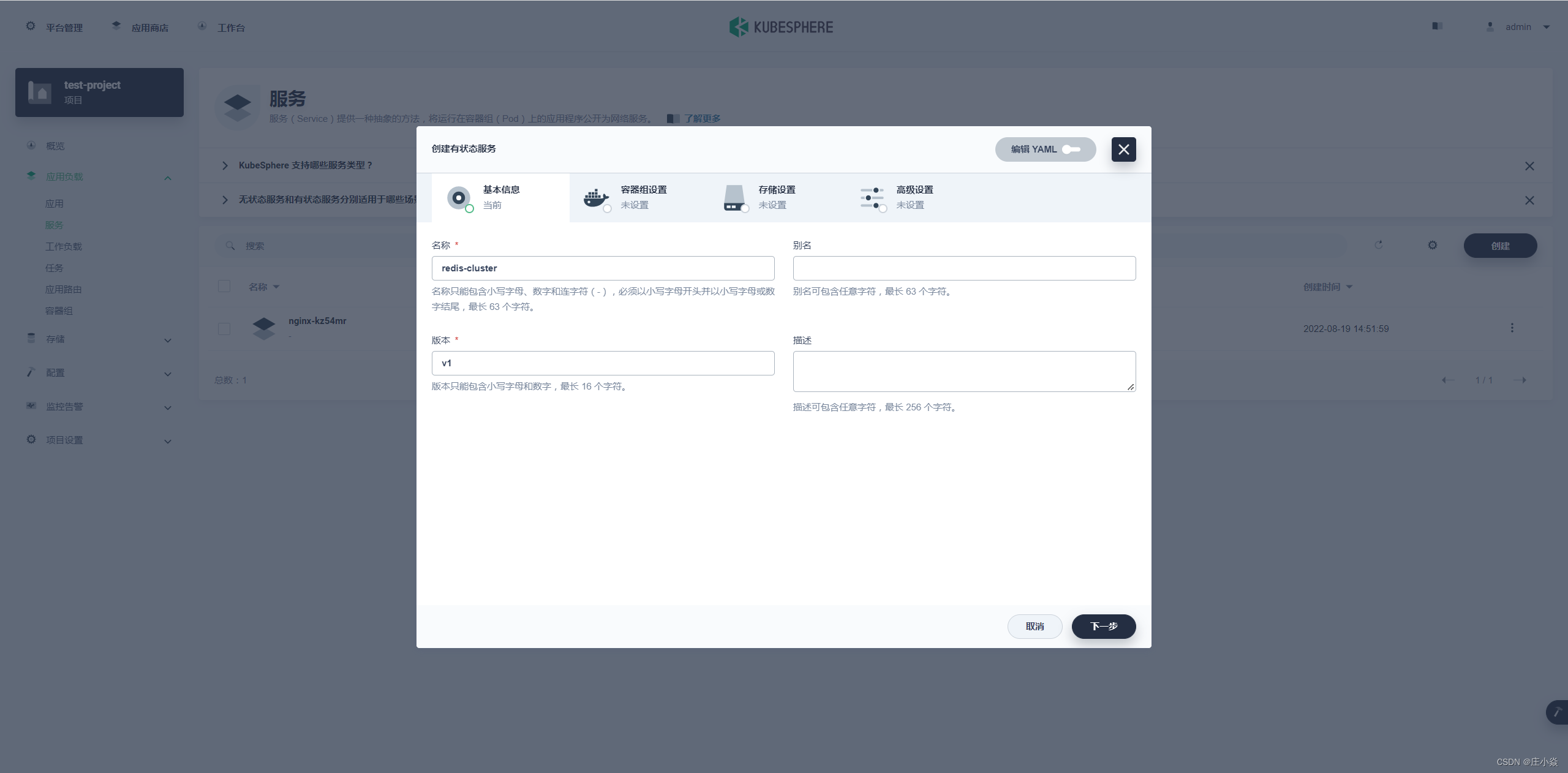

基本设置里名称就叫redis-cluster然后进行重头戏，下一步的容器组配置

注意: 如果集群构建失败后需要重新删除原有的pvc 重新构建新的pvc。

四、容器组配置

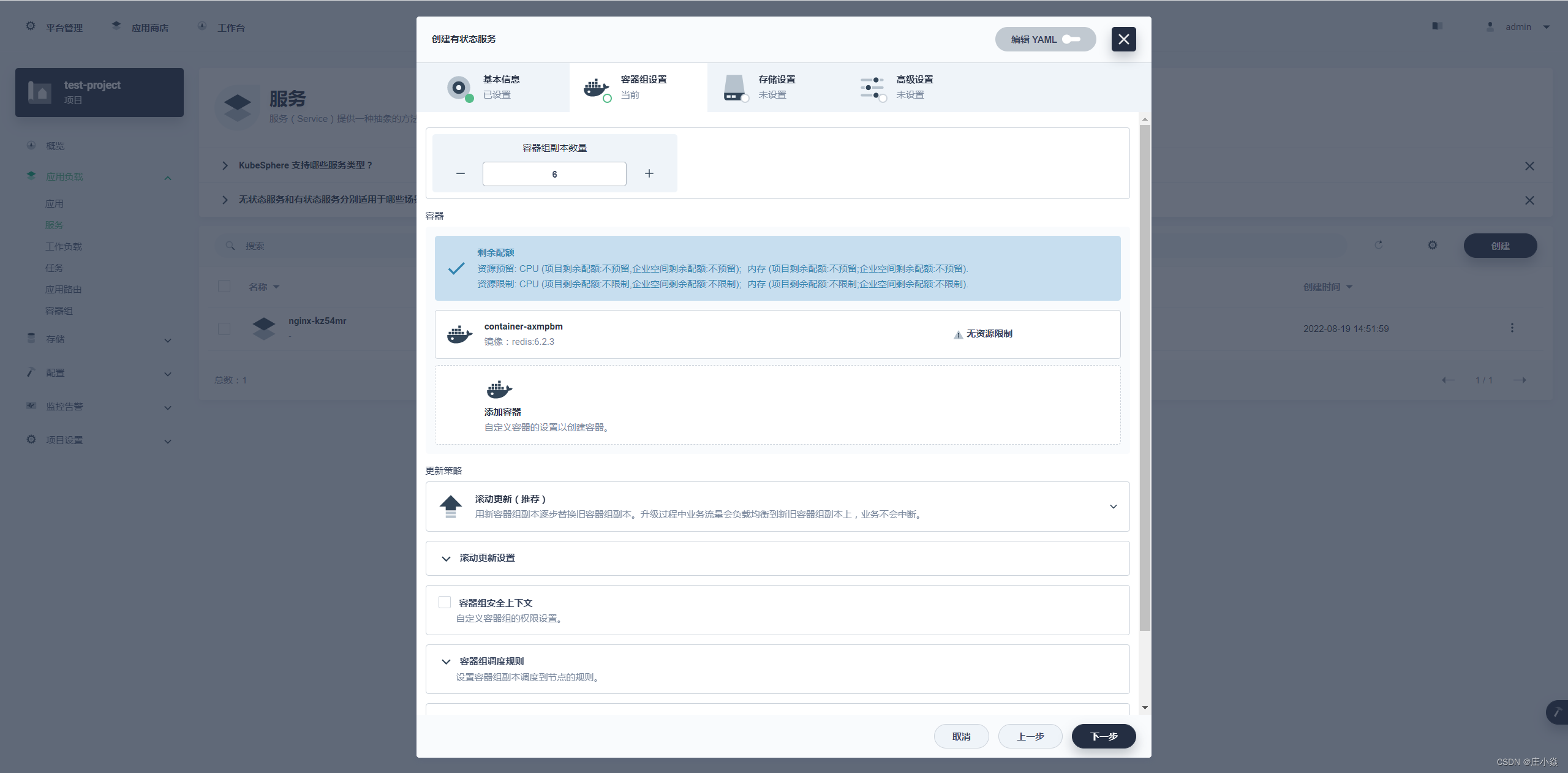

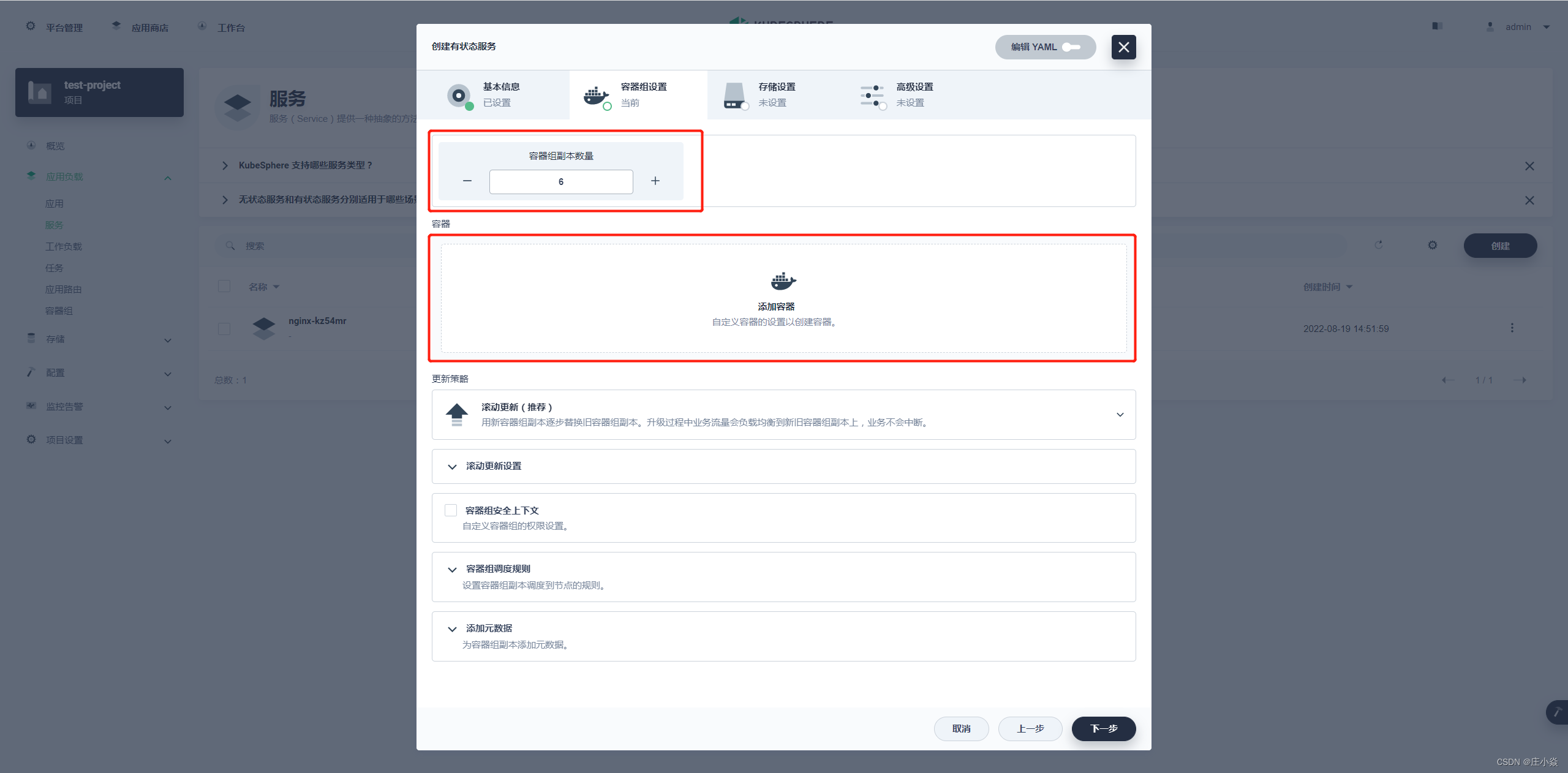

这一步的核心就是配置 Redis 的容器，集群数量就选择常规的三主三从，那容器的副本数量就是 6 个。

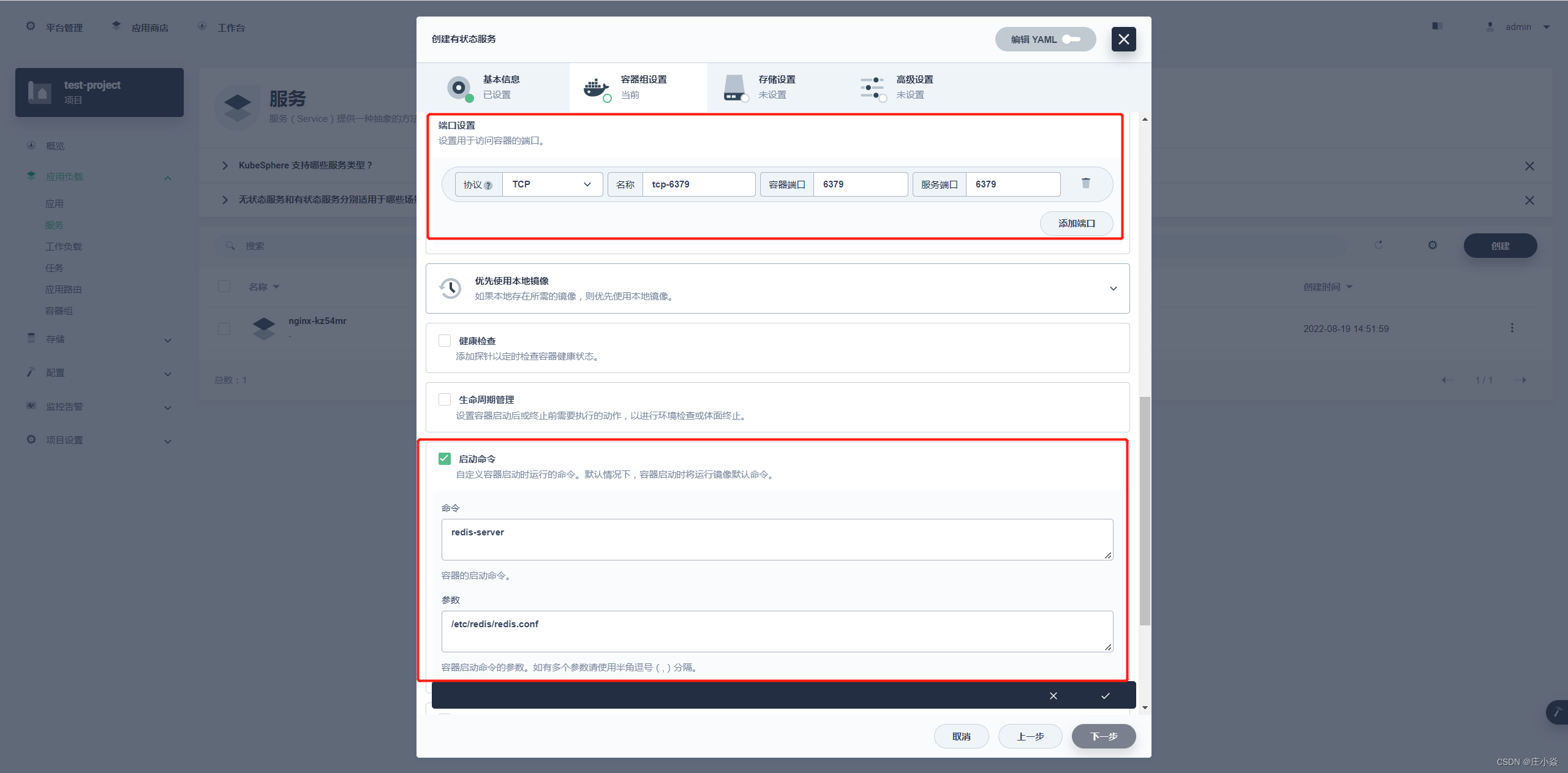

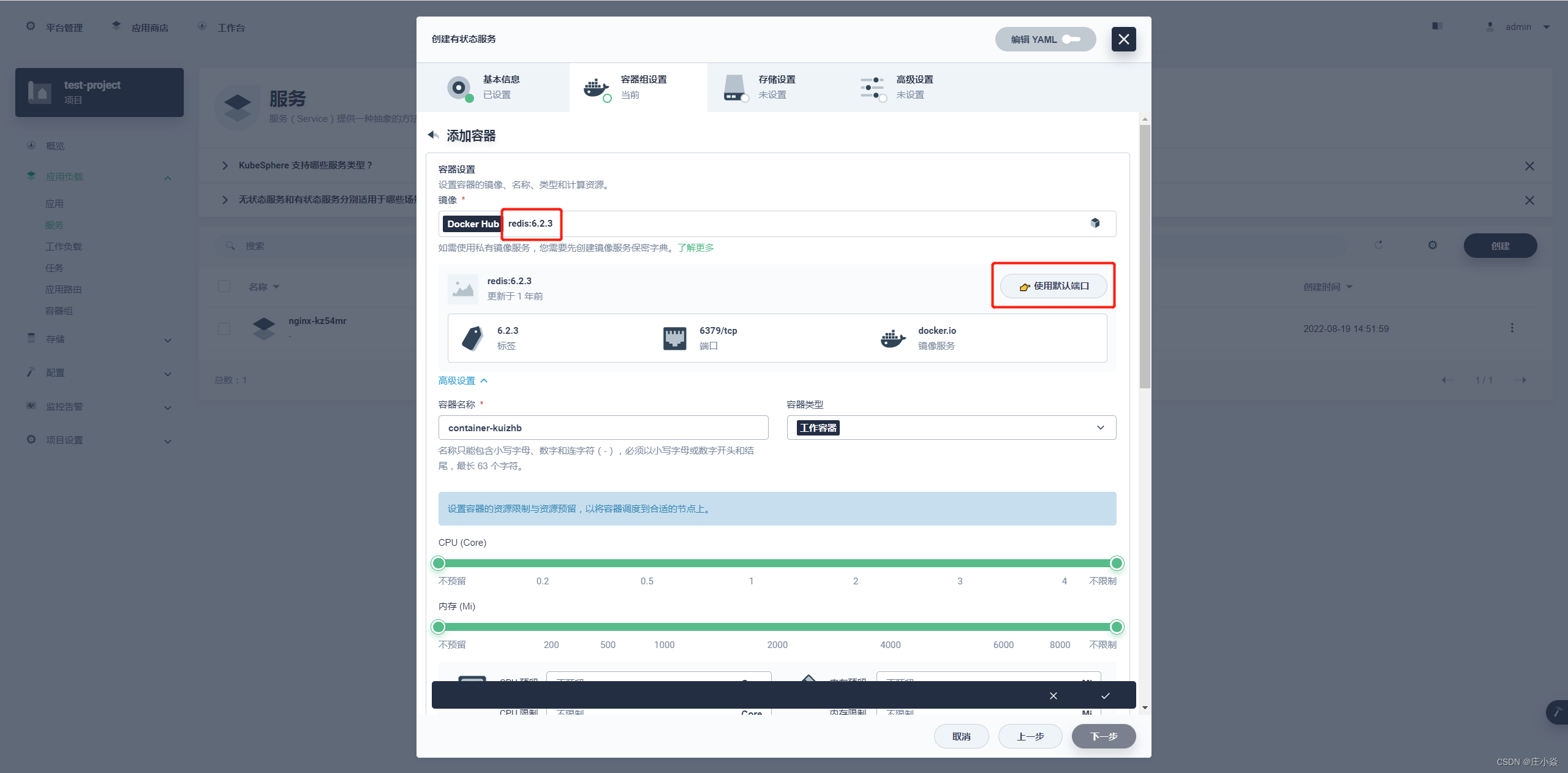

镜像选择 docker hub(可以选择私有仓库) 中 redis 的 5.0.7版本，并选择使用默认端口，CPU 和内存可以选择性预留， 如果不预留就是调度公共资源（最好是选择合适的，这样方便统计资源）。 选择使用默认端口的话下面的端口设置就是如上图一样都会使用 6379，还有就是配置启动命令。

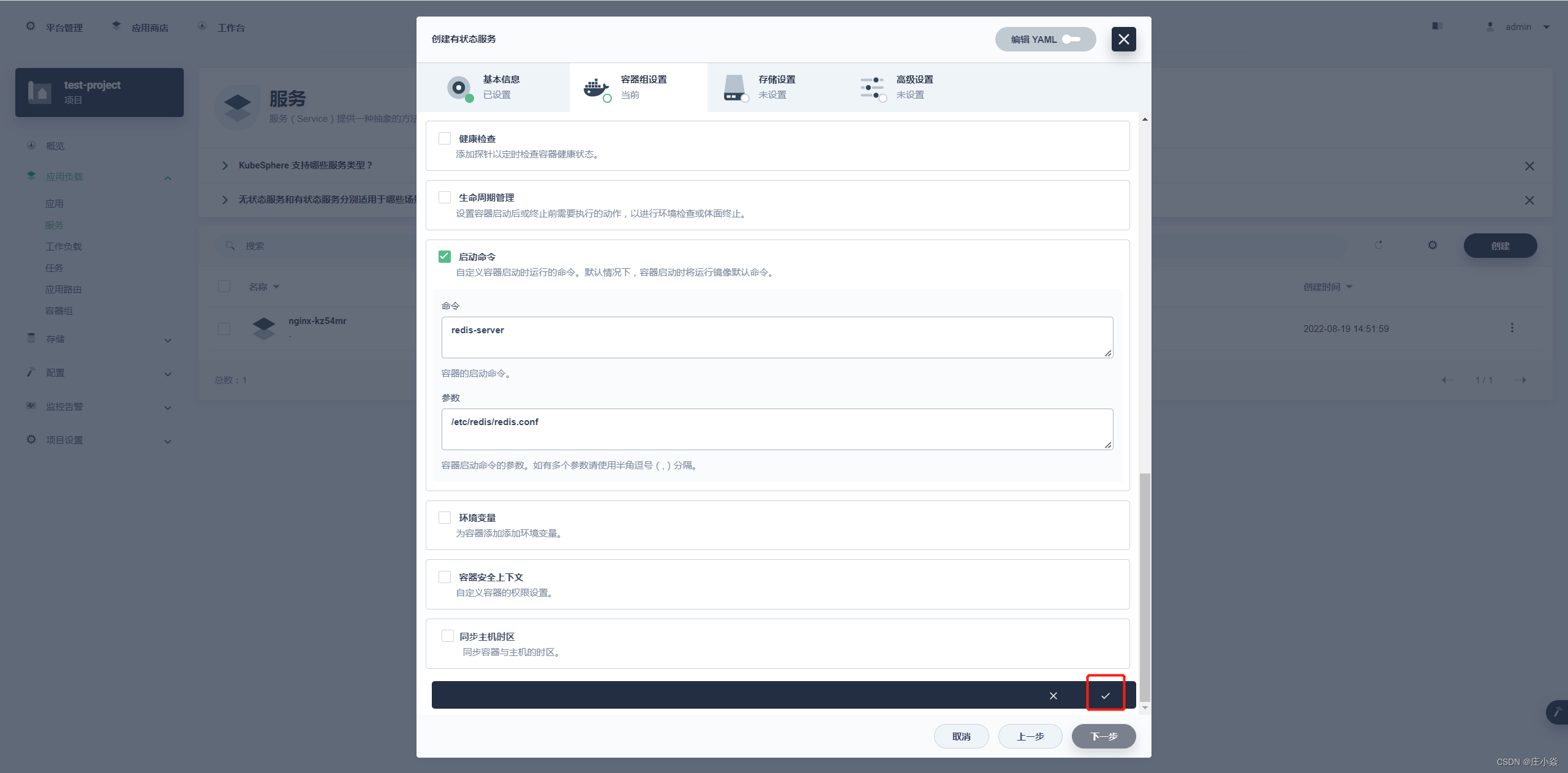

如上图配置：

• 命令：redis-server

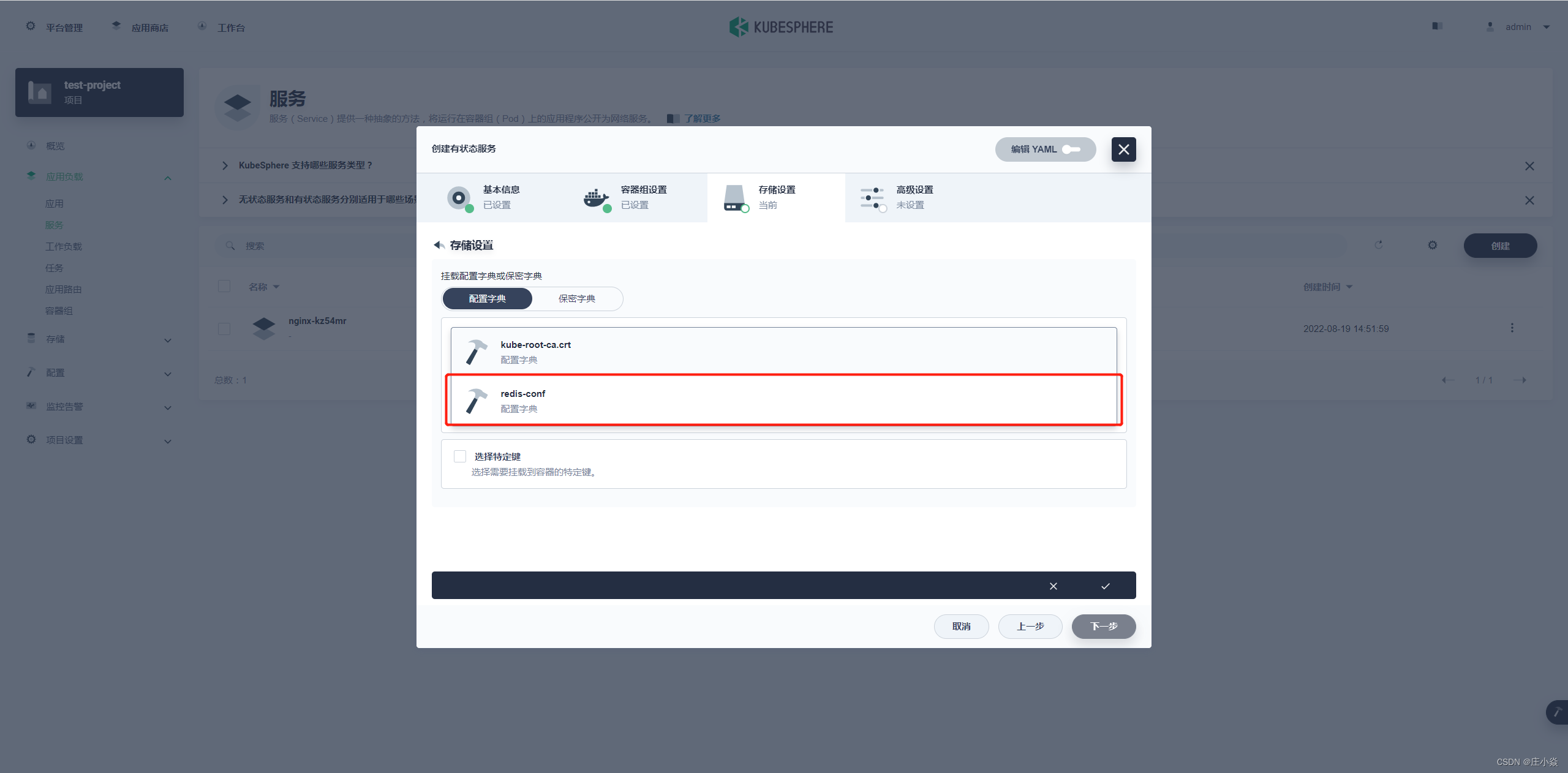

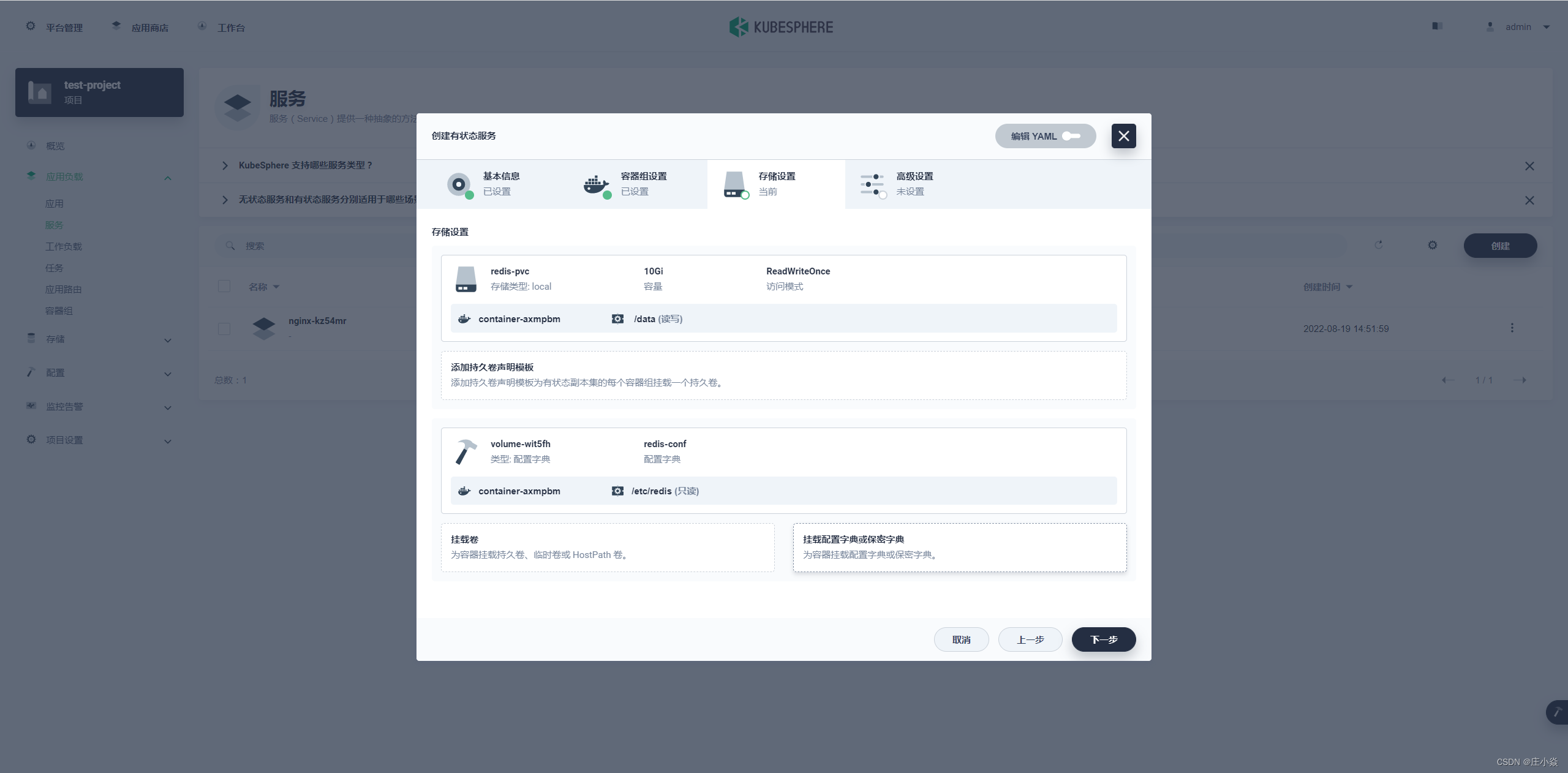

• 参数：/etc/redis/redis.conf 参数指向的就是之前字典配置的内容，但是需要下一步存储设置里进行配置字典才能使用。

高级设置里是一些额外配置，可以根据自己场景选择调整配置，调成完成后点击创建 进行 Redis 集群容器的创建。

五、初始化 Redis 集群 5.1 IP 地址初始化集群

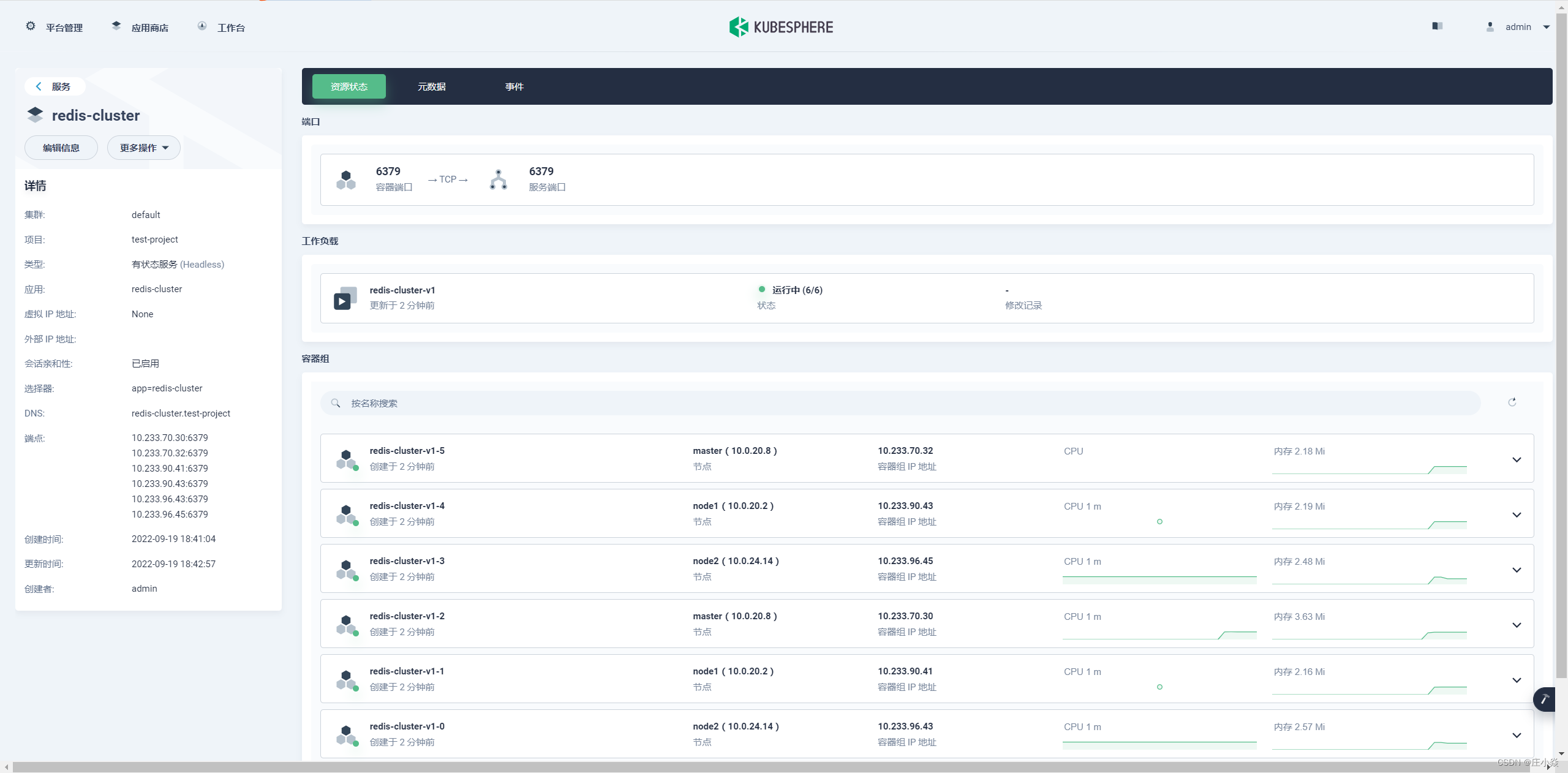

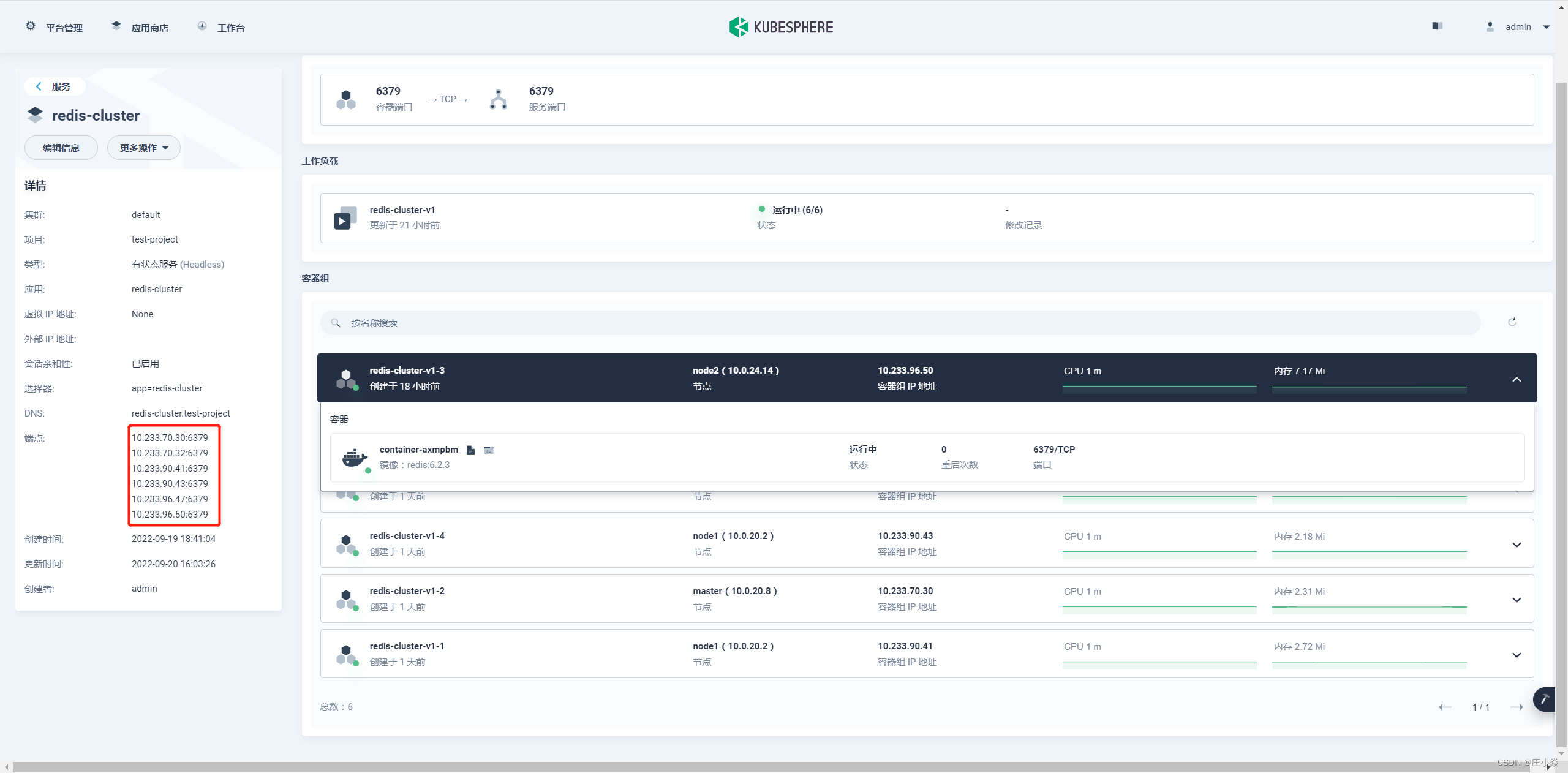

创建完 Redis 服务后点击 redis 的服务名称进入 redis 服务详情，详情如下图

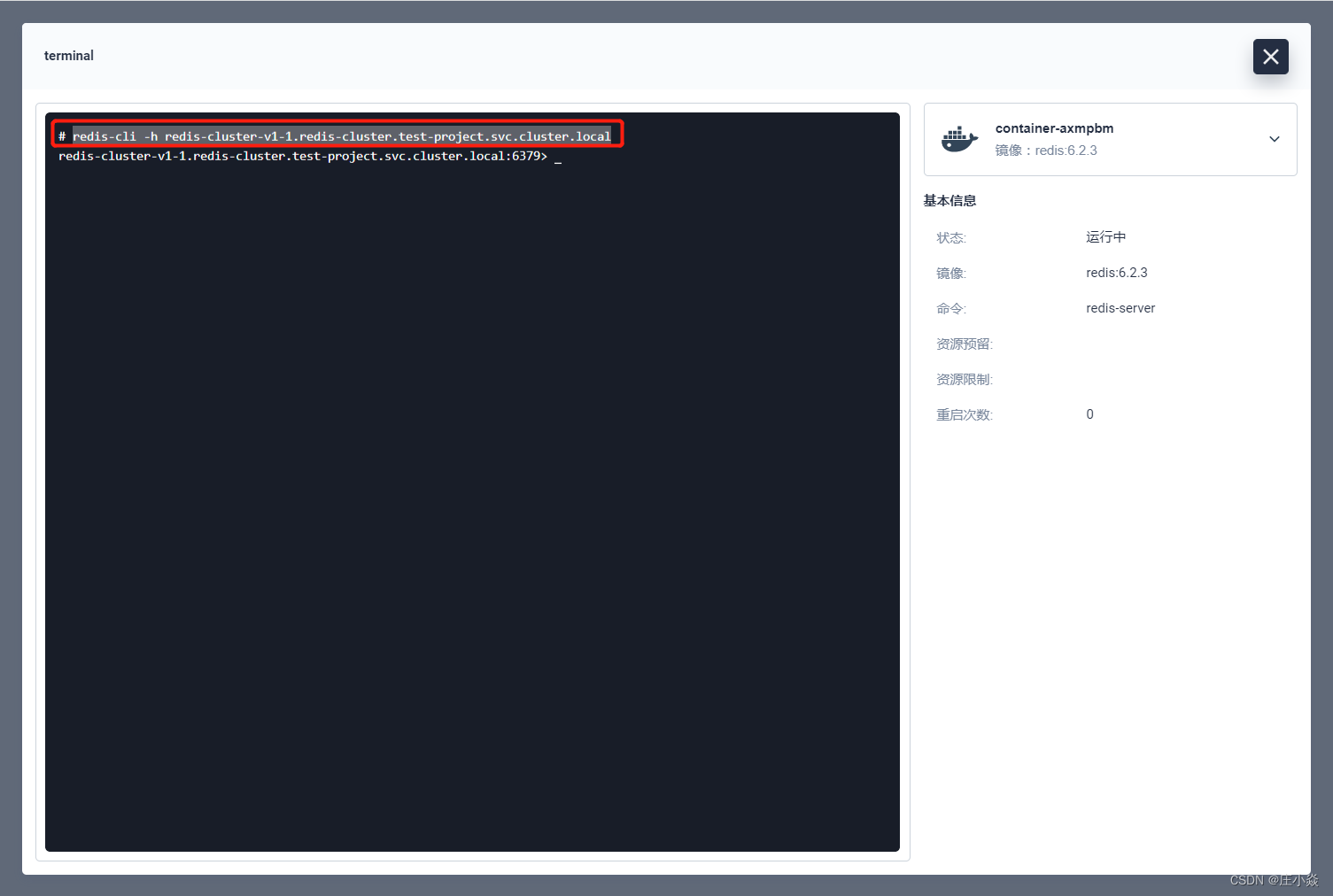

 6 个 redis 的容器组都启动成功了，接下来就是初始化集群；因为我们配置的 redis 的服务是有状态服务 (Headless) 所以访问模式可以通过内部 DNS， 访问格式是：(容器名称).( 容器 DNS).svc.cluster.local。随意执行下面的命令：

redis-cli -h redis-cluster-v1-5.redis-cluster.athena-mall.svc.cluster.local

redis-cli -h redis-cluster-v1-4.redis-cluster.athena-mall.svc.cluster.local

redis-cli -h redis-cluster-v1-3.redis-cluster.athena-mall.svc.cluster.local

redis-cli -h redis-cluster-v1-2.redis-cluster.athena-mall.svc.cluster.local

redis-cli -h redis-cluster-v1-1.redis-cluster.athena-mall.svc.cluster.local

redis-cli -h redis-cluster-v1-0.redis-cluster.athena-mall.svc.cluster.local

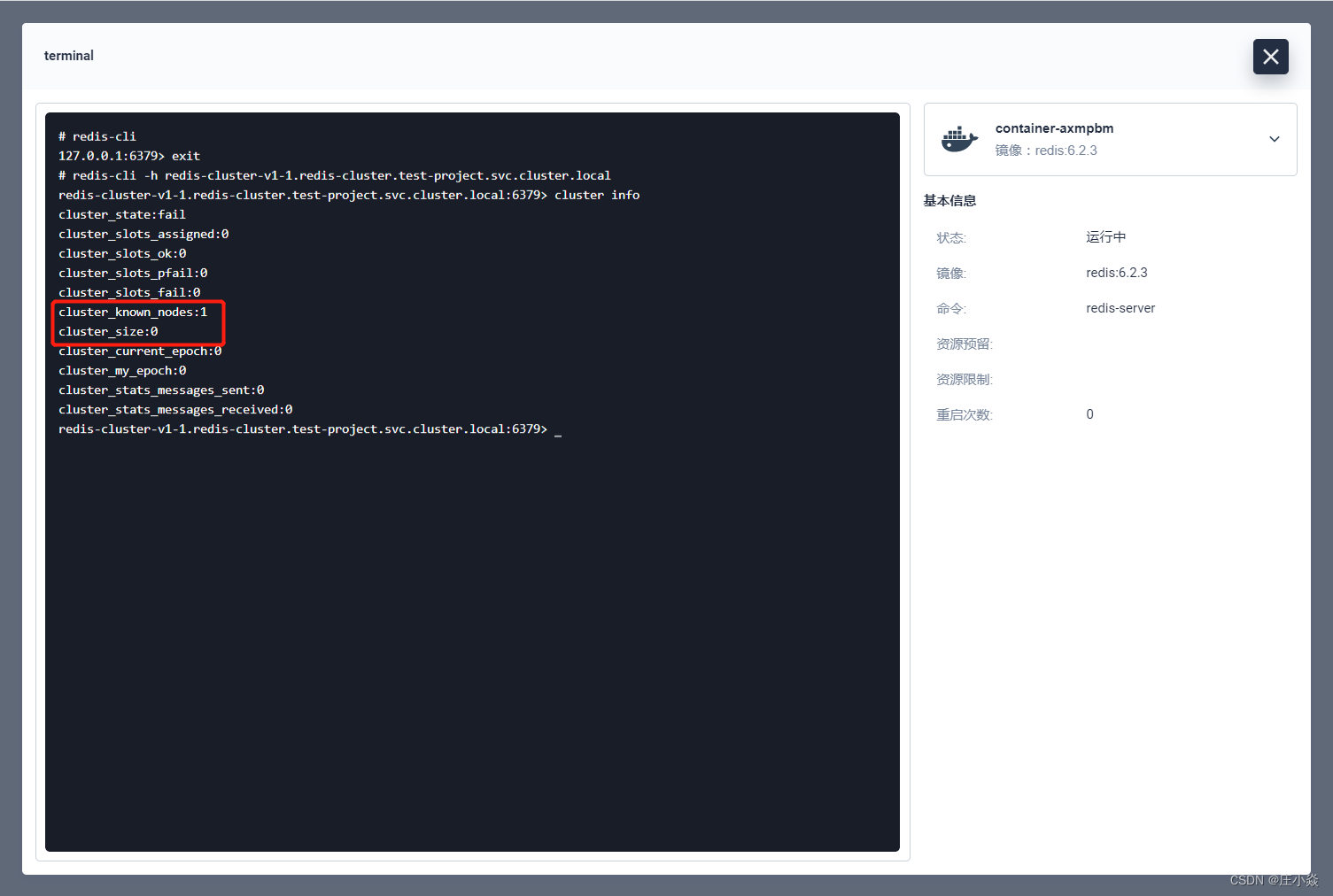

主要看上图的这两个参数，nodes 为 1 表明当前节点只有 1 个，cluster_size 表明当前没有 master 节点，所以目前还不是集群结构，info 属性的详解在此列出：

• cluster_state：ok 状态表示集群可以正常接受查询请求。fail 状态表示，至少有一个哈希槽没有被绑定（说明有哈希槽没有被绑定到任意一个节点），或者在错误的状态（节点可以提供服务但是带有 FAIL 标记），或者该节点无法联系到多数 master 节点。
• cluster_slots_assigned：已分配到集群节点的哈希槽数量（不是没有被绑定的数量）。16384 个哈希槽全部被分配到集群节点是集群正常运行的必要条件。
• cluster_slots_ok：哈希槽状态不是 FAIL 和 PFAIL 的数量。
• cluster_slots_pfail：哈希槽状态是 PFAIL 的数量。只要哈希槽状态没有被升级到 FAIL 状态，这些哈希槽仍然可以被正常处理。PFAIL 状态表示我们当前不能和节点进行交互，但这种状态只是临时的错误状态。
• cluster_slots_fail： 哈希槽状态是 FAIL 的数量。如果值不是 0，那么集群节点将无法提供查询服务，除非 cluster-require-full-coverage 被设置为 no。
• cluster_known_nodes：集群中节点数量，包括处于握手状态还没有成为集群正式成员的节点。
• cluster_size：至少包含一个哈希槽且能够提供服务的 master 节点数量。
• cluster_current_epoch：集群本地 Current Epoch 变量的值。这个值在节点故障转移过程时有用，它总是递增和唯一的。
• cluster_my_epoch：当前正在使用的节点的 Config Epoch 值。这个是关联在本节点的版本值。
• cluster_stats_messages_sent：通过 node-to-node 二进制总线发送的消息数量。
• cluster_stats_messages_received：通过 node-to-node 二进制总线接收的消息数量。

先尝试使用 ip + port 的方式初始化集群，但是在 K8s 中启动服务 ip 都会变化，所以最终的结果还是要用 DNS 方式进行集群初始化。 执行本步后再想修改为 DNS 地址初始化需要从来一遍，如果不想麻烦的同学可以直接跳过。

记录 redis 集群的所有 ip+port，初始化命令如下：

redis-cli --cluster create 10.233.70.30:6379 10.233.70.32:6379 10.233.90.41:6379 10.233.90.43:6379 10.233.96.47:6379 10.233.96.50:6379 --cluster-replicas 1

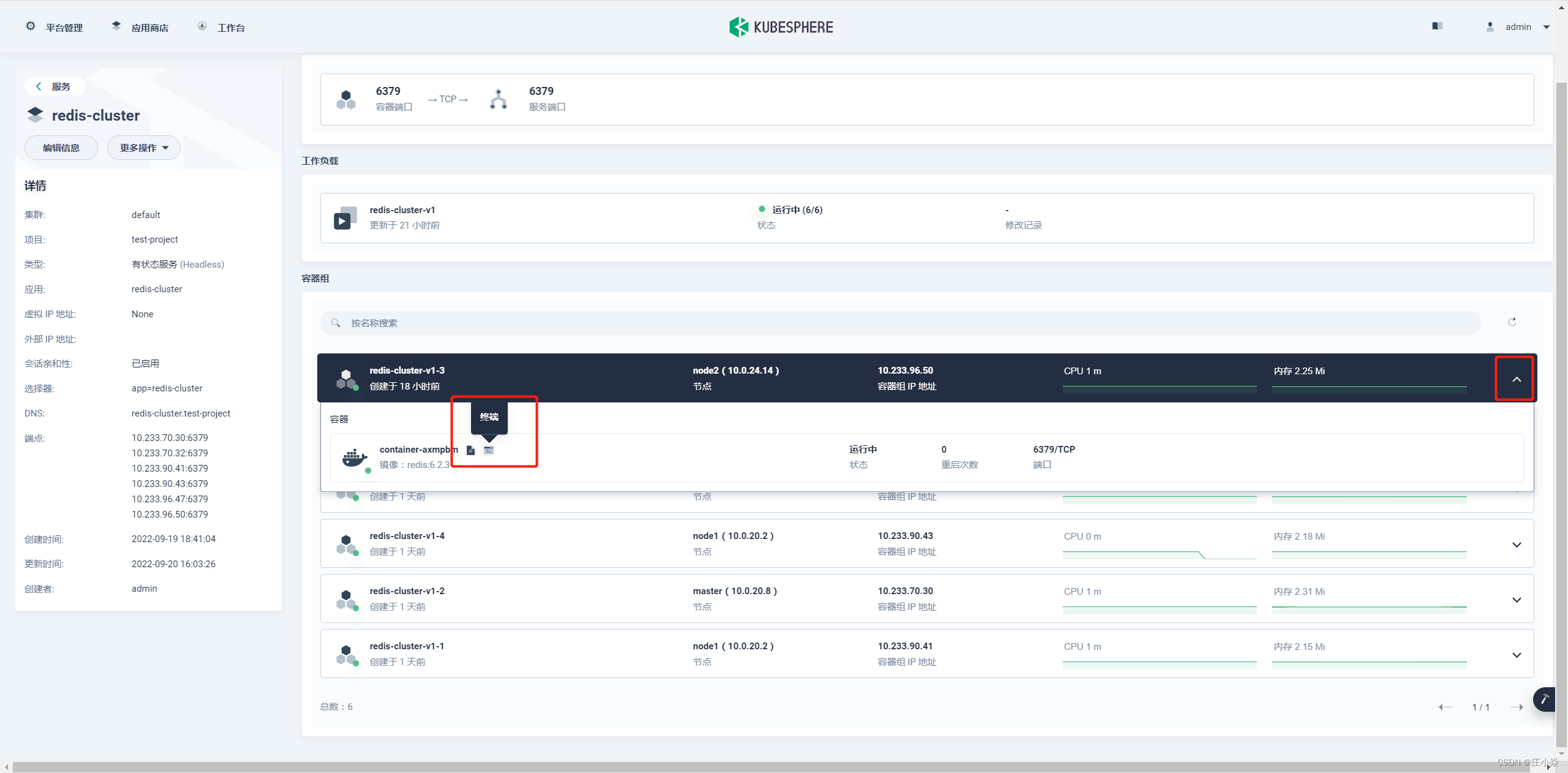

进入 redis 集群随意一个节点的终端执行上面的命令。

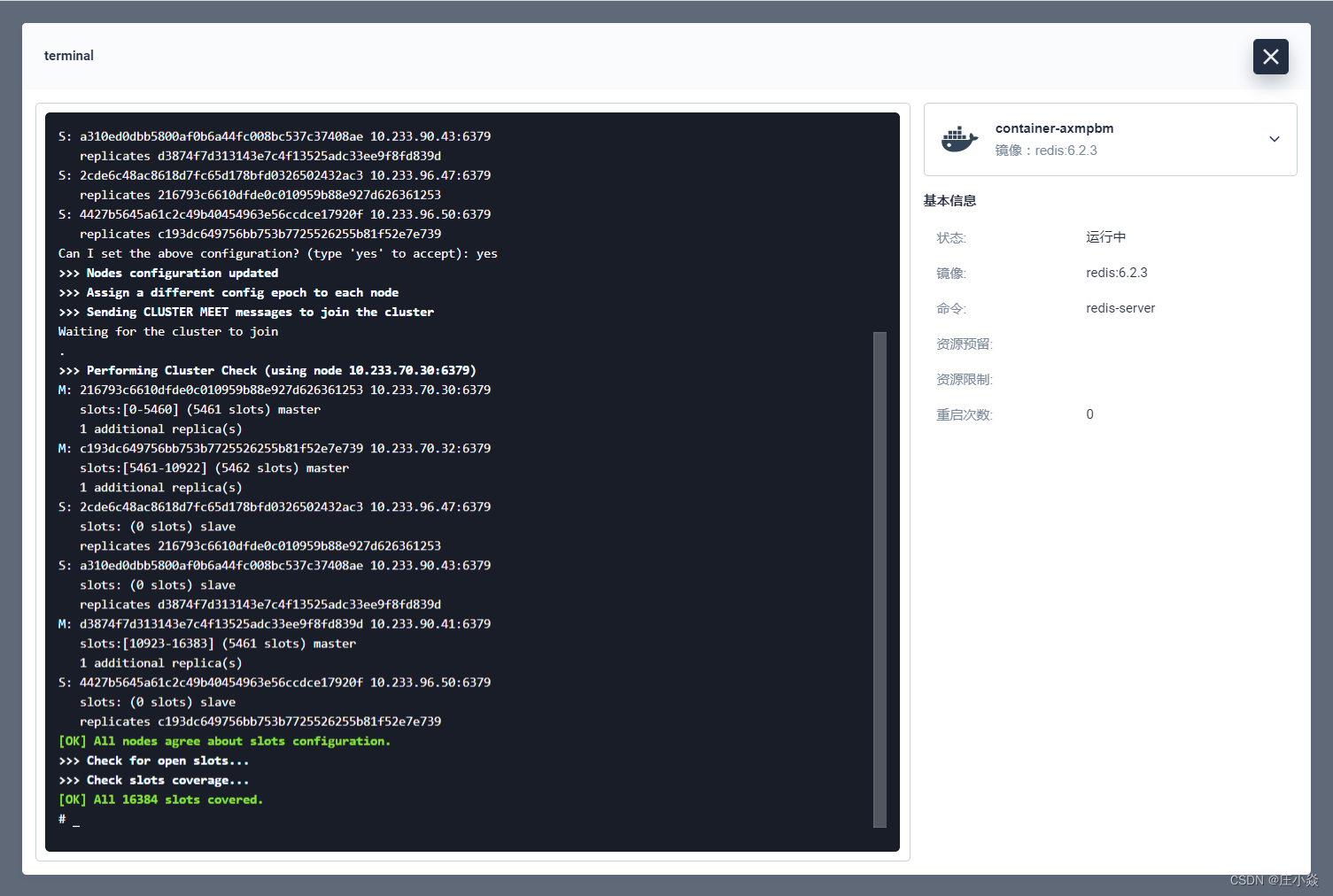

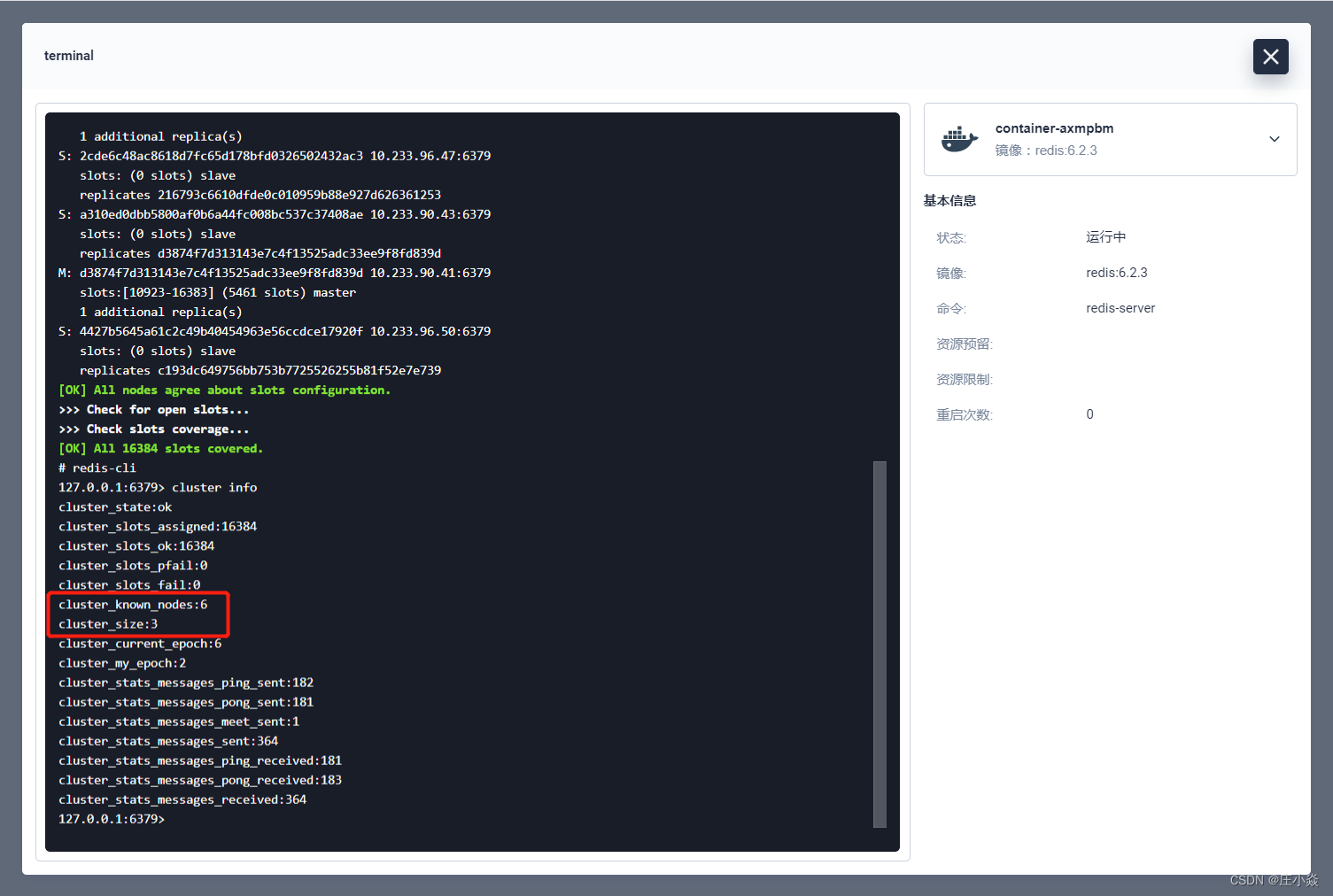

如上图集群初始化就完成了，再输入命令 redis-cli 进入命令端，再执行 cluster info 查看集群信息。

现在我们的集群节点有了 6 个，master 节点也有了三个，集群建立完成，后面的操作选择 master 节点进行操作。

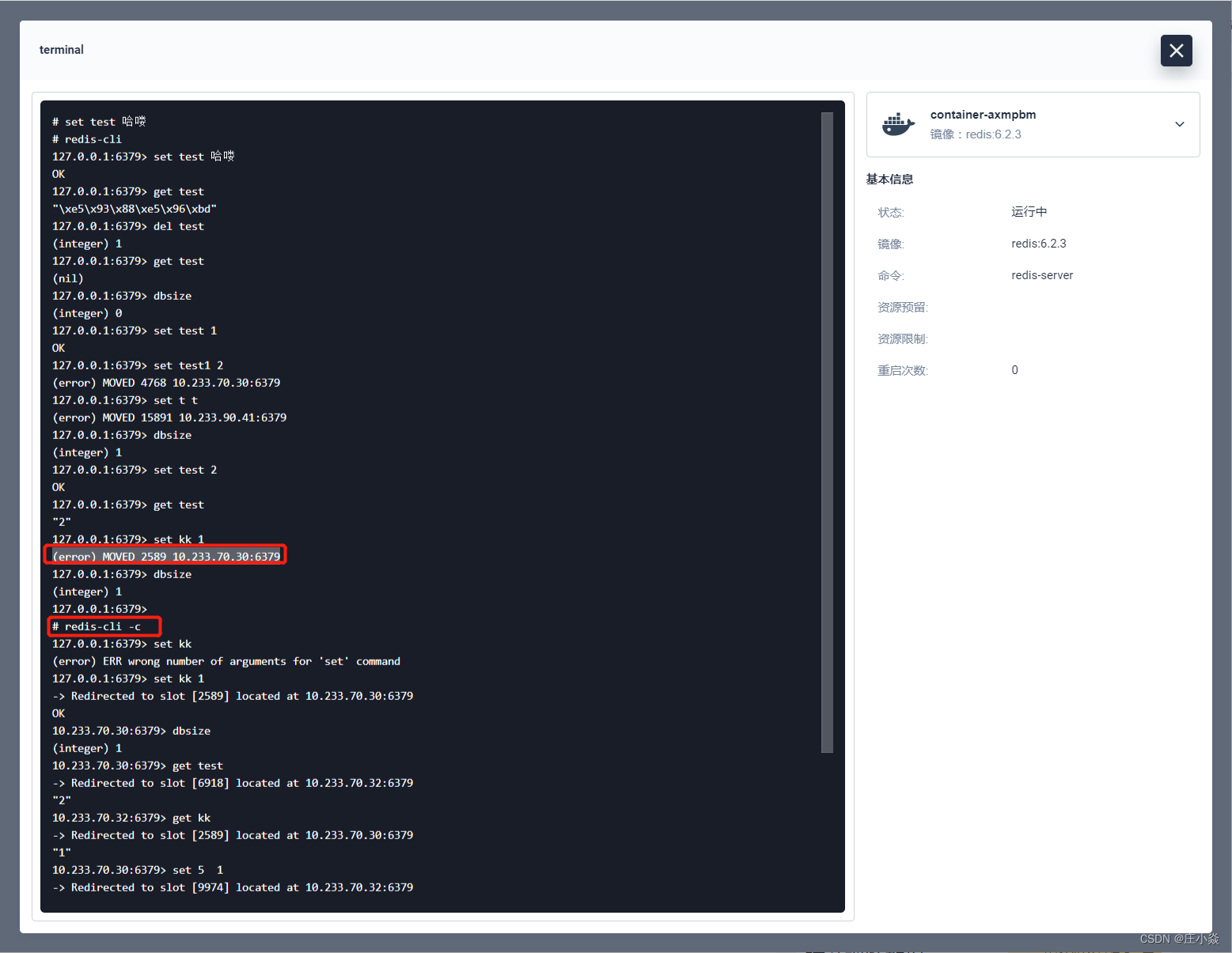

在对集群节点进行验证的时候如果遇到上图的错误 (error) MOVED 2589 10.233.70.30:6379 是因为 redis-cli 没有开启集群模式，将命令修改为 redis-cli -c 就切换为集群模式了。

5.2 使用内部 DNS 初始化

使用 ip 地址的方式在每次 K8s 调度 redis 后 ip 都会发生变化，所以在 K8s 集群中使用 ip 方式初始化集群并不太合适， 但是如果使用内部 DNS 直接跟上面一样初始化集群会出现错误，因为 redis 对域名的支持并不太好，所以这时候可以用 Redis-tribe。

apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: test-project
  labels:
    app: redis-cluster-tools
  name: redis-cluster-tools
spec:
  replicas: 1
  selector:
    matchLabels:
      app: redis-cluster-tools
  template:
    metadata:
      labels:
        app: redis-cluster-tools
      name: pos-redis
    spec:
     containers:
     - name: pos-redis
       image: sunnywang/redis-tools-ubuntu:v0.5.1
       imagePullPolicy: IfNotPresent
       args:
       - /bin/bash
       - -c
       - sleep 3600

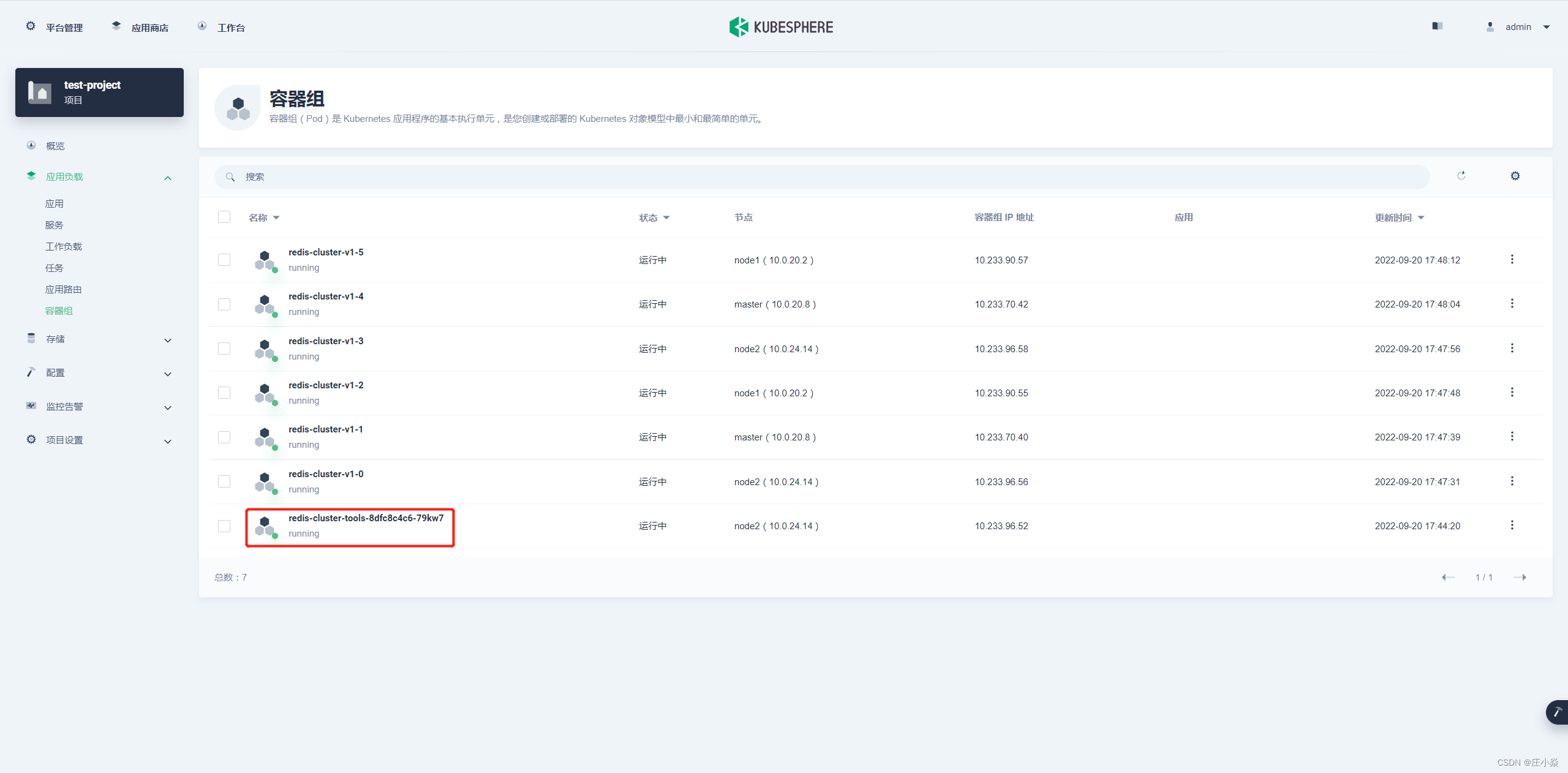

创建好后在容器组内找到 redis-cluster-tools。

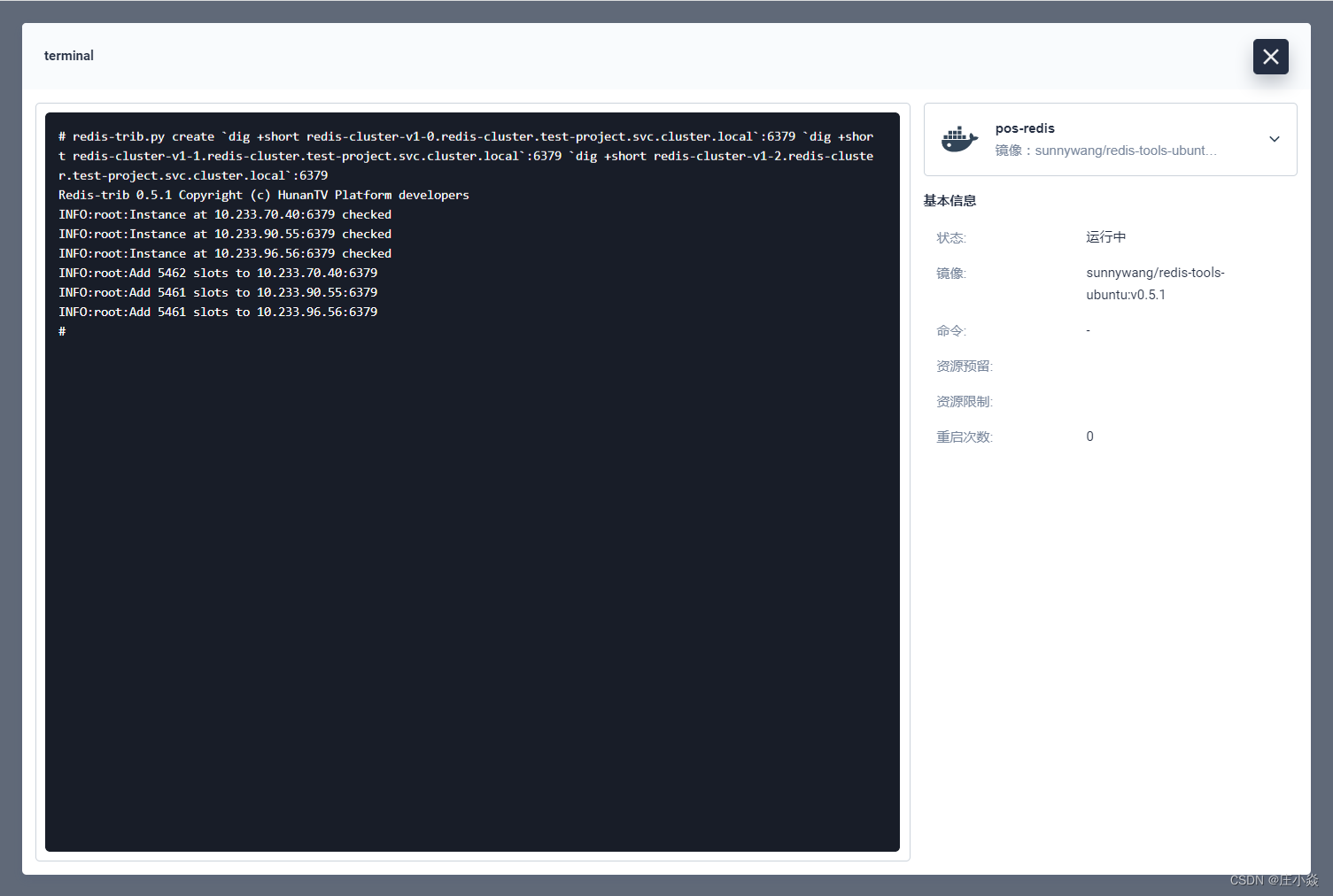

点击容器名称进入容器详情再进入到终端里。先执行以下命令初始化 master 节点，这时候之前的内部DNS的域名就有用了。

redis-trib.py create `dig +short redis-cluster-v1-0.redis-cluster.test-project.svc.cluster.local`:6379 `dig +short redis-cluster-v1-1.redis-cluster.test-project.svc.cluster.local`:6379 `dig +short redis-cluster-v1-2.redis-cluster.test-project.svc.cluster.local`:6379

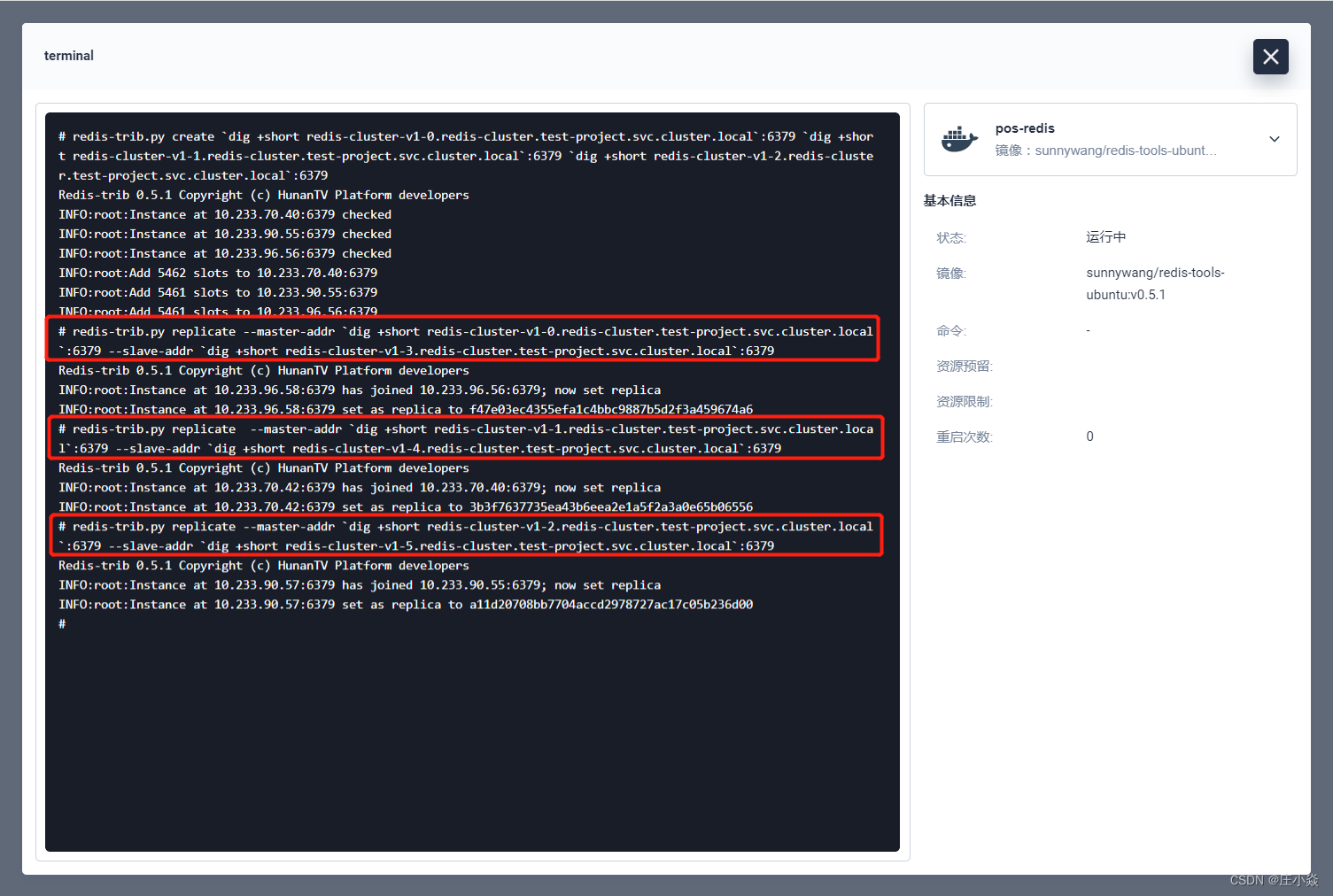

 接下来给每个master节点绑定对应的副本节点，总共三个：

0 节点->3 节点：

redis-trib.py replicate --master-addr `dig +short redis-cluster-v1-0.redis-cluster.test-project.svc.cluster.local`:6379 --slave-addr `dig +short redis-cluster-v1-3.redis-cluster.test-project.svc.cluster.local`:6379

1 节点->4 节点：

redis-trib.py replicate --master-addr `dig +short redis-cluster-v1-1.redis-cluster.test-project.svc.cluster.local`:6379 --slave-addr `dig +short redis-cluster-v1-4.redis-cluster.test-project.svc.cluster.local`:6379

2 节点->5 节点：

redis-trib.py replicate --master-addr `dig +short redis-cluster-v1-2.redis-cluster.test-project.svc.cluster.local`:6379 --slave-addr `dig +short redis-cluster-v1-5.redis-cluster.test-project.svc.cluster.local`:6379

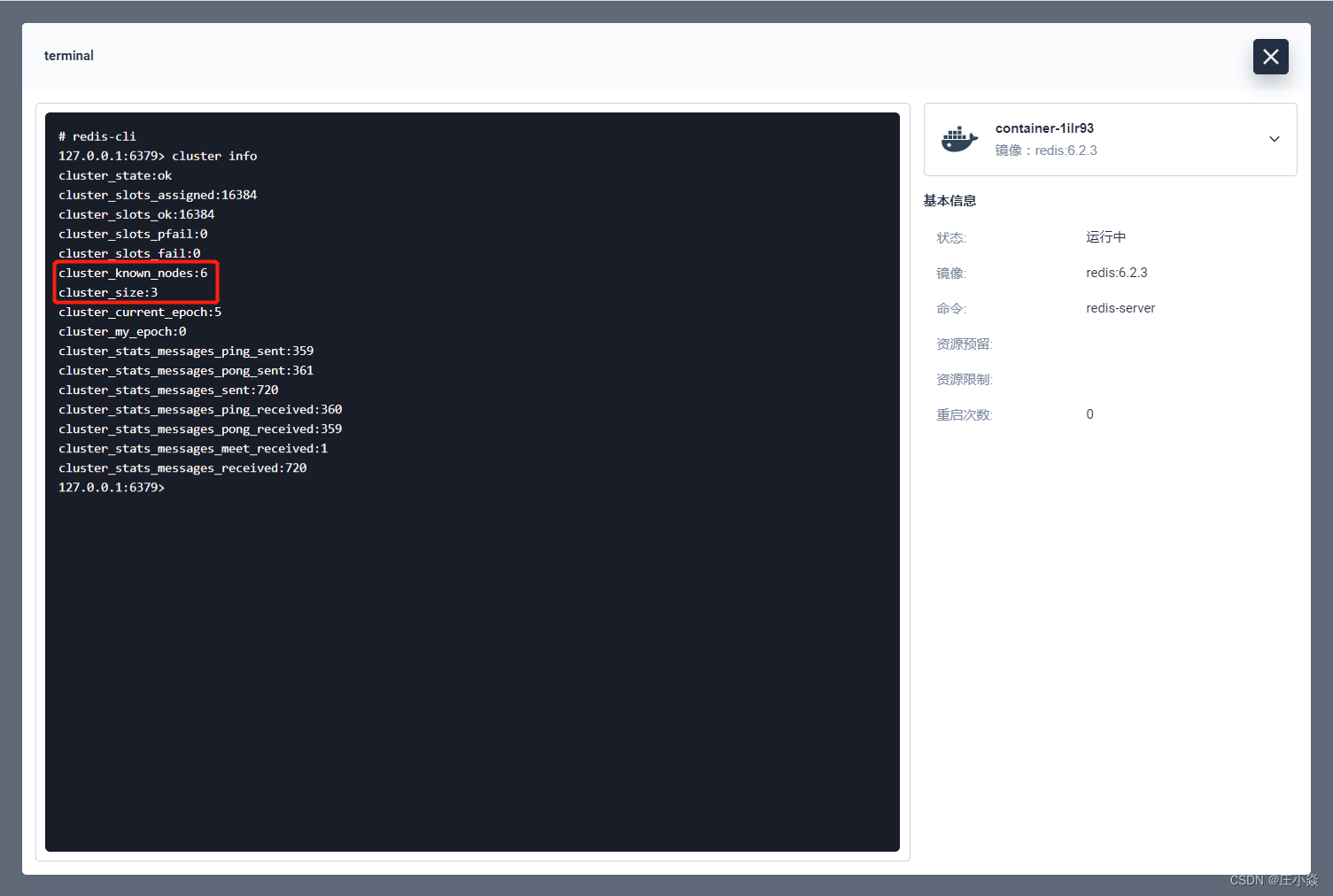

 随便进入一个集群节点的终端，还是执行 cluster info 命令，查看集群信息。

使用基础命令进行验证，验证集群模式的 redis-cli 需要加-c

六、集群压测

为了满足redis的集群需要，需要我们对构建的集群完成相关压测，同时调整相关资源，保证redis能够满足生产需要。

Redis 自带了一个叫 redis-benchmark 的工具来模拟 N 个客户端同时发出 M 个请求。（类似于 Apache ab 程序）。 你可以使用 redis-benchmark -h 来查看基准参数。redis 性能测试工具可选参数如下所示：

序号选项描述默认值1-h指定服务器主机名127.0.0.12-p指定服务器端口63793-s指定服务器 socket4-c指定并发连接数505-n指定请求数100006-d以字节的形式指定 SET/GET 值的数据大小27-k1=keep alive 0=reconnect18-rSET/GET/INCR 使用随机 key, SADD 使用随机值9-P通过管道传输 请求110-q强制退出 redis。仅显示 query/sec 值11--csv以 CSV 格式输出12-l （L 的小写字母）生成循环，永久执行测试13-t仅运行以逗号分隔的测试命令列表14-I （i 的大写字母）Idle 模式。仅打开 N 个 idle 连接并等待。

压测示例；压测需要一段时间，因为它需要依次压测多个命令的结果，如：get、set、incr、lpush等等， 所以我们需要耐心等待，如果只需要压测某个命令，如：set，那么可以在以上的命令后加一个参数-t：

redis-benchmark -h 127.0.0.1 -p 6379 -n 100000 -c 50 -t set

# redis-benchmark -h 10.233.111.125 -p 6379 -n 100000 -c 50 -t set
====== SET ======
100000 requests completed in 6.05 seconds
50 parallel clients
3 bytes payload
keep alive: 1

93.28%
