【DB宝40】MySQL高可用管理工具Orchestrator简介及测试

一、Orchestrator简介

Orchestrator是一款开源，对MySQL复制提供高可用、拓扑的可视化管理工具，采用go语言编写，它能够主动发现当前拓扑结构和主从复制状态，支持MySQL主从复制拓扑关系的调整、支持MySQL主库故障自动切换(failover)、手动主从切换(switchover)等功能。

Orchestrator后台依赖于MySQL或者SQLite存储元数据，能够提供Web界面展示MySQL集群的拓扑关系及实例状态，通过Web界面可更改MySQL实例的部分配置信息，同时也提供命令行和api接口，以便更加灵活的自动化运维管理。Orchestrator 对MySQL主库的故障切换分为自动切换和手动切换。手动切换又分为recover、force-master-failover、force-master-takeover以及graceful-master-takeover。

相比于MHA，Orchestrator更加偏重于复制拓扑关系的管理，能够实现MySQL任一复制拓扑关系的调整，并在此基础上，实现MySQL高可用。另外，Orchestrator自身也可以部署多个节点，通过raft分布式一致性协议，保证自身的高可用。

Orchestrator主要有以下几个特征：

• 自动监测数据库复制的结构及其状态
• 提供了GUI，CLI，API等接口来检查复制拓扑的状态以及做一些调整的操作
• 支持自动的master failover，当复制结构的server挂掉以后(不管手动还是自动的)，能够重新形成复制的拓扑结构
• 不依赖于特定的server版本或分支(MySQL, Percona Server, MariaDB or even MaxScale binlog servers)
• 支持多种类型的拓扑结构，不管是单个的主从还是成百上千个server组成的多级复制都不在话下
• 它的GUI不只是向你report拓扑状态，还可以在Orchestrator web页面通过拖拽或者删除节点来改变复制拓扑(CLI和API也能做)

Orchestrator的GitHub地址：

https://github.com/openark/orchestrator

https://github.com/outbrain/orchestrator/wiki/Orchestrator-Manual

https://github.com/github/orchestrator/tree/master/docs

Orchestrator的所有参数：

https://github.com/github/orchestrator/blob/master/go/config/config.go

官方建议的生产配置示例：

https://github.com/github/orchestrator/blob/master/docs/configuration-sample.md

二、快速搭建Orchestrator环境

-- 拉取小麦苗的镜像 docker pull registry.cn-hangzhou.aliyuncs.com/lhrbest/lhrorchestrator:1.0 -- 创建容器 docker run -d --name lhrorchestrator -h lhrorchestrator \ -p 233:22 -p 3087:3389 -p 3000:3000 \ --privileged=true lhrbest/lhrorchestrator:1.0 \ /usr/sbin/init -- 进入容器  docker exec -it lhrorchestrator bash -- 启动后端存储MySQL库 systemctl status mysqld
MySQL用户名和密码：root/lhr -- 启动orchestrator systemctl start orchestrator
systemctl status orchestrator -- web访问： http://192.168.66.35:3000 用户名和密码：lhr/lhr -- 日志： tailf /var/log/messages -- 参数文件 /usr/local/orchestrator/orchestrator.conf.json

web界面如下所示：

三、添加主从环境

把配置好的复制实例加入到orchestrator，因为orch可以自动发现整个拓扑的所有实例，所以只需要添加任意一台实例即可。

这里，我有一套1主2从的环境，拓扑图如下所示：

[root@docker35 log]# mysqlrplshow --master=root:lhr@172.72.0.2:3306 --discover-slaves-login=root:lhr --verbose WARNING: Using a password on the command line interface can be insecure. # master on 172.72.0.2: ... connected. # Finding slaves for master: 172.72.0.2:3306 # Replication Topology Graph 172.72.0.2:3306 (MASTER) | +--- 172.72.0.3:3306 [IO: Yes, SQL: Yes] - (SLAVE) | +--- 172.72.0.4:3306 [IO: Yes, SQL: Yes] - (SLAVE)

下面开始把这套环境添加到orchestrator中：

添加成功。

我们再添加一套双主双从的环境：

选择任意一台MySQL服务器进行Discover操作，添加完成后，刷新页面如下：

四、修改集群别名

修改完成后，刷新页面：

注意：集群别名不支持中文。

五、拖动界面修改主从关系

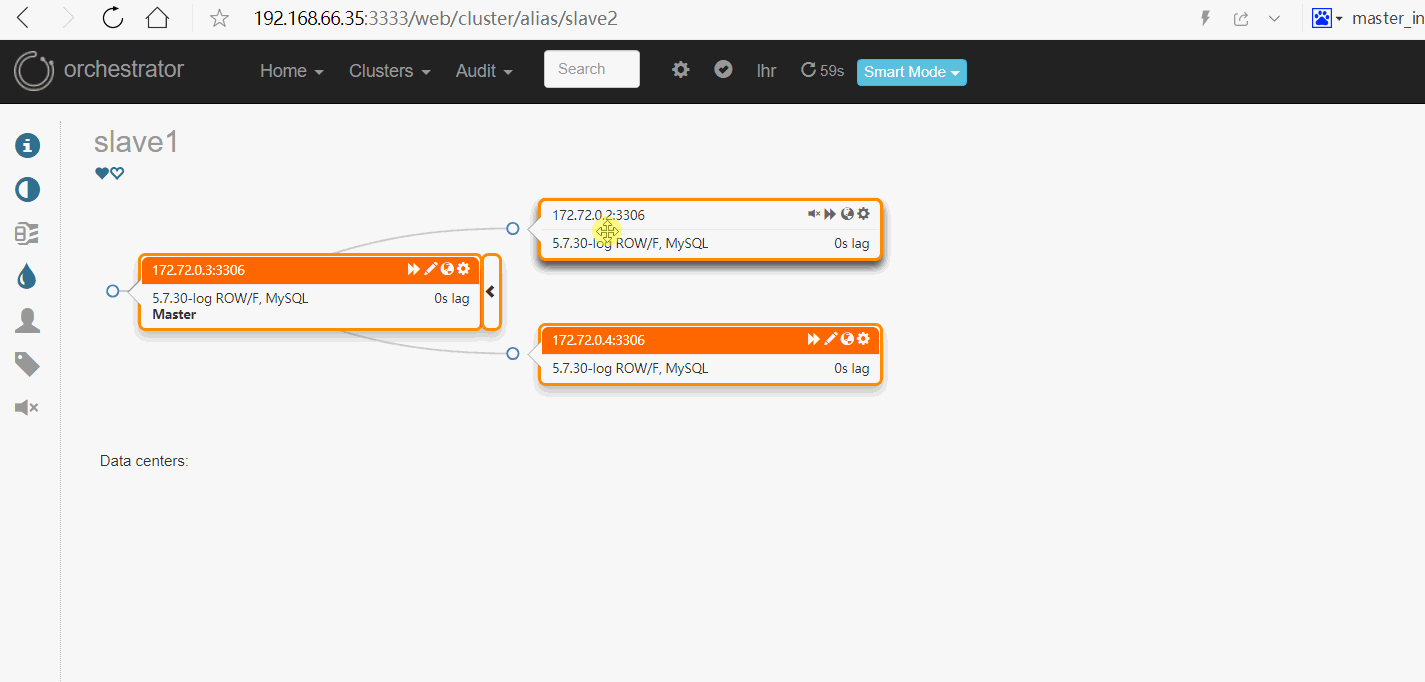

手动修改主从关系：

六、自动failover

要实现自动failover，需要修改2个参数：

[root@lhrorchestrator orchestrator]# more orchestrator.conf.json | grep  ClusterFilters "RecoverMasterClusterFilters": ["*"], "RecoverIntermediateMasterClusterFilters": ["*"],

这2个参数表示定义哪些集群可以自动failover和recover。

自动failover之前：

宕掉主库：

[root@lhrorchestrator /]# mysql -uroot -plhr -h172.72.0.2 -P3306 mysql: [Warning] Using a password on the command line interface can be insecure. Welcome to the MySQL monitor. Commands end with ; or \g. Your MySQL connection id is 11357 Server version: 5.7.30-log MySQL Community Server (GPL) Copyright (c) 2000, 2020, Oracle and/or its affiliates. All rights reserved. Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. mysql> shutdown ; Query OK, 0 rows affected (0.00 sec)

刷新页面：

172.72.0.2自动被剔除，新主库变为172.72.0.3。

172.72.0.4指向了新的主库172.72.0.3。

172.72.0.2已宕机，边框为黑色：

接下来启动172.72.0.2，启动完成后：

需要我们手动加入集群：

[root@docker35 log]#  mysql -uroot -plhr -h172.72.0.2 -P3306 mysql: [Warning] Using a password on the command line interface can be insecure. Welcome to the MySQL monitor. Commands end with ; or \g. Your MySQL connection id is 13 Server version: 5.7.30-log MySQL Community Server (GPL) Copyright (c) 2000, 2020, Oracle and/or its affiliates. All rights reserved. Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. mysql> show slave hosts; Empty set (0.00 sec) mysql> show slave status; Empty set (0.00 sec) mysql> change master to -> master_host='172.72.0.3', -> master_port=3306, -> master_user='repl', -> master_password='lhr', -> master_auto_position=1; show slave status \G; Query OK, 0 rows affected, 1 warning (0.02 sec) mysql> mysql> start slave; Query OK, 0 rows affected (0.01 sec) mysql> show slave status \G; *************************** 1. row *************************** Slave_IO_State: Checking master version
                  Master_Host: 172.72.0.3 Master_User: repl
                  Master_Port: 3306 Connect_Retry: 60 Master_Log_File:
          Read_Master_Log_Pos: 4 Relay_Log_File: master-relay-bin.000001 Relay_Log_Pos: 4 Relay_Master_Log_File:
             Slave_IO_Running: Yes
            Slave_SQL_Running: Yes
              Replicate_Do_DB:
          Replicate_Ignore_DB:
           Replicate_Do_Table:
       Replicate_Ignore_Table:
      Replicate_Wild_Do_Table:
  Replicate_Wild_Ignore_Table:
                   Last_Errno: 0 Last_Error:
                 Skip_Counter: 0 Exec_Master_Log_Pos: 0 Relay_Log_Space: 154 Until_Condition: None
               Until_Log_File:
                Until_Log_Pos: 0 Master_SSL_Allowed: No Master_SSL_CA_File:
           Master_SSL_CA_Path:
              Master_SSL_Cert:
            Master_SSL_Cipher:
               Master_SSL_Key:
        Seconds_Behind_Master: 0 Master_SSL_Verify_Server_Cert: No Last_IO_Errno: 0 Last_IO_Error:
               Last_SQL_Errno: 0 Last_SQL_Error:
  Replicate_Ignore_Server_Ids:
             Master_Server_Id: 0 Master_UUID:
             Master_Info_File: mysql.slave_master_info
                    SQL_Delay: 0 SQL_Remaining_Delay: NULL Slave_SQL_Running_State: Slave has read all relay log; waiting for more updates
           Master_Retry_Count: 86400 Master_Bind:
      Last_IO_Error_Timestamp:
     Last_SQL_Error_Timestamp:
               Master_SSL_Crl:
           Master_SSL_Crlpath:
           Retrieved_Gtid_Set:
            Executed_Gtid_Set: bacfcde8-69dc-11eb-b240-0242ac480002:1-70574, bc6d26f0-69dc-11eb-bfa7-0242ac480003:1-5 Auto_Position: 1 Replicate_Rewrite_DB:
                 Channel_Name:
           Master_TLS_Version: 1 row in set (0.00 sec) ERROR: No query specified

mysql>

刷新页面：

可以看到，又回到了一主2从的环境。
