《从0到1学习架构》-服务治理中的分布式跟踪系统

在现在各大互联网应用中，通常都是采用微服务的方式进行复杂大规模的分布式部署，由于互联网应用的访问量相比传统应用的访问量会高很多，通常会根据自身公司的发展扩展服务器，有可能用到千台以上的服务器，甚至跨机房。在微服务的体系中，会划分为不同的业务领域应用，例如：订单中台、交易中台、库存中心等。每个领域有各自的团队。一个业务请求通常会横跨几个业务领域，例如：订单下单就会横跨从交易中台到订单中心，到库存中心等。如何才能更好的跟踪每一个请求呢？我们需要一些可以帮助跟踪和分析问题的工具。因些分布式跟踪系统就是为了解决上述问题而设计的。分布式跟踪系统主要是为了解决以下几个核心问题，调用链跟踪，监控报警及问题定位，帮助分析和监控系统性能及健康度。分布式跟踪系统是服务治理中比较核心的系统之一。

分布式跟踪系统

在现在各大互联网应用中，通常都是采用微服务的方式进行复杂大规模的分布式部署，由于互联网应用的访问量相比传统应用的访问量会高很多，通常会根据自身公司的发展扩展服务器，有可能用到千台以上的服务器，甚至跨机房。

在微服务的体系中，会划分为不同的业务领域应用，例如：订单中台、交易中台、库存中心等。每个领域有各自的团队。一个业务请求通常会横跨几个业务领域，例如：订单下单就会横跨从交易中台到订单中心，到库存中心等。

如何才能更好的跟踪每一个请求呢？我们需要一些可以帮助跟踪和分析问题的工具。因些分布式跟踪系统就是为了解决上述问题而设计的。分布式跟踪系统主要是为了解决以下几个核心问题，调用链跟踪，监控报警及问题定位，帮助分析和监控系统性能及健康度。分布式跟踪系统是服务治理中比较核心的系统之一。

服务治理需要考虑的各方面

1. 支持主机监控、容器监控、JVM 监控 和 业务监控。支持实时日志查看，日志采集分析。
2. 支持调用链分析、异常总览、慢 SQL 分析、应用拓扑大屏和自定义方法堆栈跟踪等功能， 基于探针技术，完全无侵入代码。
3. 提供应用诊断功能，支持 GC 诊断、类冲突、类加载分析、对象内存分布、本地方法耗时追踪、热点线程堆栈快照、数据库连接池分析、WEB 服务连接池分析。
4. 应用运行期检查功能，提供改进报告和一键优化方案。
5. 支持自定义报警规则，监控信息自动对接报警

最大挑战

目前在整个服务治理过程中我们面临的最大挑战分别是：logging（日志）、tracing（跟踪）metrics（统计）。

Logging，Metrics 和 Tracing 有各自专注的部分。

1. Logging - 日志系统，用于收集和上报分散在各服务应用的日志事件，分析日志。例如，应用程序的调试信息或错误信息，业务发生的信息。是诊断问题的依据。
2. Metrics - 用于记录可聚合的数据。例如，每一个服务的请求量，最大最小值，平均值，最长调用时间，平均调用时间等。
3. Tracing - 用于针对每人个请求的跟踪需求。例如，一次远程方法调用的执行过程和耗时。排查系统性能问题的利器。

以点线面的概念去理解 Logging ，Tracing 和 Metrics：Logging 就是点，一切发生的所有事件都记录下来，通过 Tracing 串起所有的点，跟踪线中的每一步的执行。多个条串起来形成一个面就是 Metrics，用于衡量一个服务的指标及健康度

日志收集对服务治理的重要性

Logging 是服务治理及服务跟踪的基础，如果没法对分布的日志做集中收集和管理，将无法实现服务治理。日志收集目前比较常用的分布式日志解决方案有 ELK。分布式日志是一个比较大的话题，里面涉及如何快速收集、存储及日志检索等。本文将不展开深入讲解分布式日志的实现。

跟踪 Tracing

相关理论Google Dapper ，是 Google 公布了它的 Dapper 分布式的监控系统的论文，在文中介绍了 google 生产环境中大规模分布式系统下的跟踪系统 Dapper 的设计和使用经验

论文 http://bigbully.github.io/Dapper-translation/

在 GoogleDapper 的论文中，抽取了 3 个我认为比较核心的点。1、跟踪系统对业务系统的影响要足够小。2、做到应用透明无感知。3、做好性能的评估及平衡实时性。

1. 低消耗：跟踪系统对在线服务的影响应该做到足够小。在一些高度优化过的服务，即使一点点损耗也会很容易察觉到，而且有可能迫使在线服务的部署团队不得不将跟踪系统关停。
2. 应用级的透明：对于应用的程序员来说，是不需要知道有跟踪系统这回事的。如果一个跟踪系统想生效，就必须需要依赖应用的开发者主动配合，那么这个跟踪系统也太脆弱了，往往由于跟踪系统在应用中植入代码的 bug 或疏忽导致应用出问题，这样才是无法满足对跟踪系统“无所不在的部署”这个需求。面对当下想 Google 这样的快节奏的开发环境来说，尤其重要。
3. 延展性：Google 至少在未来几年的服务和集群的规模，监控系统都应该能完全把控住。一个额外的设计目标是为跟踪数据产生之后，进行分析的速度要快，理想情况是数据存入跟踪仓库后一分钟内就能统计出来。

模型

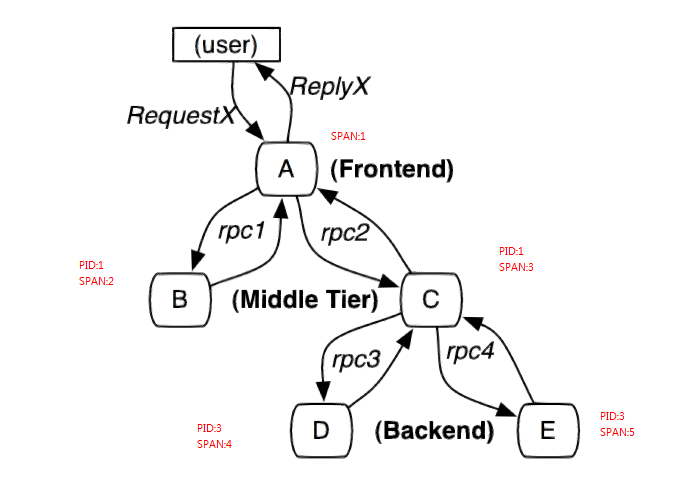

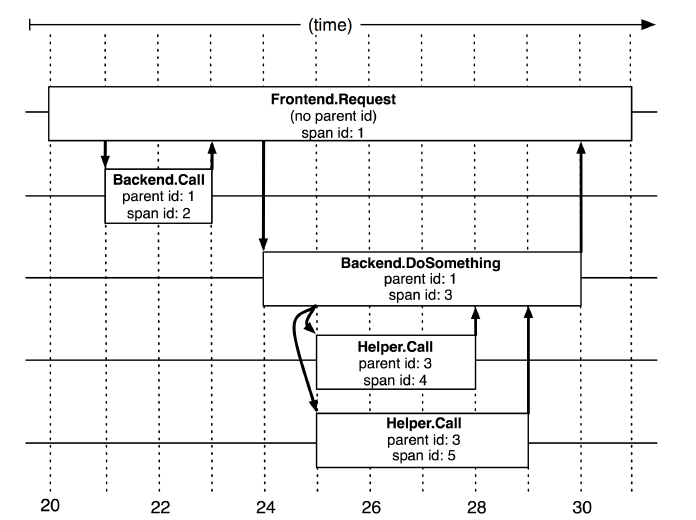

在 Tracing 的模型中，需要感知的是第一个 span 对应的父结点是什么。每一个 span 都会有自己的一些核心指标，在 Dapper 论文中就列出了如下核心指标如：

• tracid：记录这次调用的 ID 是什么，主要用于可以取 tracId 返跟踪整个调用链中发生的所有行为。
• name,id，pid ：记录每一步行为的名字和 id，通过 pid 跟踪父级
• Start/End：记录从哪里开始，服务到哪里结束

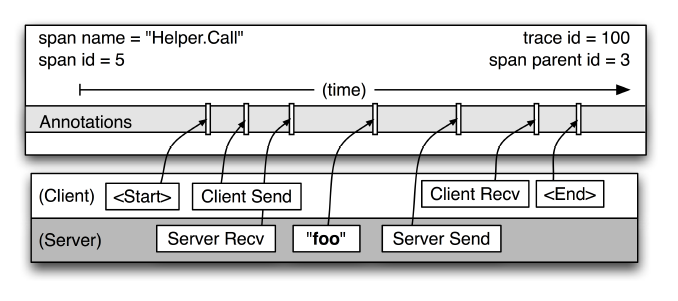

• CS/SC/SS/CR：记录调用时间

图片来源：http://bigbully.github.io/Dapper-translation/图片来源：http://bigbully.github.io/Dapper-translation/图片来源：http://bigbully.github.io/Dapper-translation/

OpenTracing 规范

基于 Tracing 模型开发的 tracing 系统有很多种，各有不同的模型，为了统一所有模型和规范，解决各分布式追踪系统 API 不兼容的问题，因此诞生了 OpenTracing 规范 https://opentracing.io/

目前基于 OpenTracing 规范开发的分布式追踪系统有很多，例如：https://skywalking.apache.orghttps://www.jaegertracing.io/docs/1.13/frontend-ui/https://zipkin.io

OpenTracing 的 span 模型

{    "trace_id": "52.70.15530767312125341",    "endpoint_name": "Mysql/JDBI/Connection/commit",    "latency": 0,    "end_time": 1553076731212,    "endpoint_id": 96142,    "service_instance_id": 52,    "version": 2,    "start_time": 1553076731212,    "data_binary": "CgwKCjRGnPvp5e//Base64 后的值",    "service_id": 2,    "time_bucket": 20190320181211,    "is_error": 0,    "segment_id": "52.70.15530767312125340"}

唯品会的 span 模型

      private String traceId;    private String id;    private String parentId;    private String spanName;    private String serviceId;    private List annotations = new ArrayList();    private List binaryAnnotations = new ArrayList();    private List metricAnnotations;    private boolean isSample;    private SpanType spanType;    private String company;    private String secLevel;    private String app;    private String host;    private String port;    private Float sfq;

在唯品的 span 模型中，核心字段离不开之前 Dapper 论文中提及的多个核心属性:traceId,parentId,id。

使用 annoations 存放 ClientSend/ServiceRec/ServerSend/ClientRecv 数据为了更好区分由微服务产生的各种衍生出来的数据链路，如 SQL 调用,reids 调用的链路跟踪等，对 span 模型添加了 span 类型。

为了解决高并发时，日志大量写入的问题，对 span 模型加了 sfq 采样率。

    SQL("sql", "sql", Integer.valueOf(1)),    CACHE("cache", "cache", Integer.valueOf(2)),    HTTP("http", "http", Integer.valueOf(3)),    LOG("log", "log", Integer.valueOf(4)),    METRIC("metric", "metric", Integer.valueOf(5)),    OSP("osp", "osp", Integer.valueOf(6)),    HTTP_SERVER("http_server", "http_server", Integer.valueOf(7)),    OSP_SERVER("osp_server", "osp_server", Integer.valueOf(8)),    REDIS("redis", "redis", Integer.valueOf(9)),    KAFKA("kafka", "kafka", Integer.valueOf(10)),    RABBITMQ("rabbitmq", "rabbitmq", Integer.valueOf(11)),    METHOD("method", "method", Integer.valueOf(12)),    THRIFTCLIENT("thriftclient", "thriftclient", Integer.valueOf(13)),    THRIFTSERVER("thriftserver", "thriftserver", Integer.valueOf(14)),    KV("kv", "kv", Integer.valueOf(15)),    MEMCACHED("memcached", "memcached", Integer.valueOf(16)),    HBASE("hbase", "hbase", Integer.valueOf(17)),    OSP_PROXY("osp_proxy", "osp_proxy", Integer.valueOf(19)),    ROOT_METHOD("root_method", "root_method", Integer.valueOf(20)),    DATA_SOURCE("data_source", "data_source", Integer.valueOf(21));

Tracing 系统对应用的影响及如何降低开销

探针在日志采集时对系统有二个影响：

1. 高峰流量下，会产生大量的落盘日志，对系统 disk I／O 的性能影响较大
2. 探针构建完 span 对象后，在落盘前需要转成 json 格式，这一步转化比较消耗 CPU

如何有效降低开销：

使用采样的方式，降低开销。自适应的采样率，在低吞吐量时候提高采样率，在高吞吐量时自动降低采样率。允许降级，延迟数据的收集频率。

分布式追踪系统建设的核心问题

实现一个分布式追踪系统离不开三个核心问题:

• 如何采集 tracing 和 metric 生成的数据信息
• 通过什么方式做数据存储
• 怎么呈现

以基于 OpenTracing 规范开源的 skywalking 为例：

在 skywaling 的项目中分别有 3 个子项目分别负责解决上报、存储、呈现的问题。

1. agent：采集 tracing（调用链数据）和 metric（指标）信息并上报
2. OAP：收集 tracing 和 metric 信息通过 analysis core 模块将数据放入持久化容器中（ES，H2（内存数据库），mysql 等等），并进行二次统计和监控告警
3. webapp：前后端分离，前端负责呈现，并将查询请求封装为 graphQL 提交给后端，后端通过 ribbon 做负载均衡转发给 OAP 集群，再将查询结果渲染展示

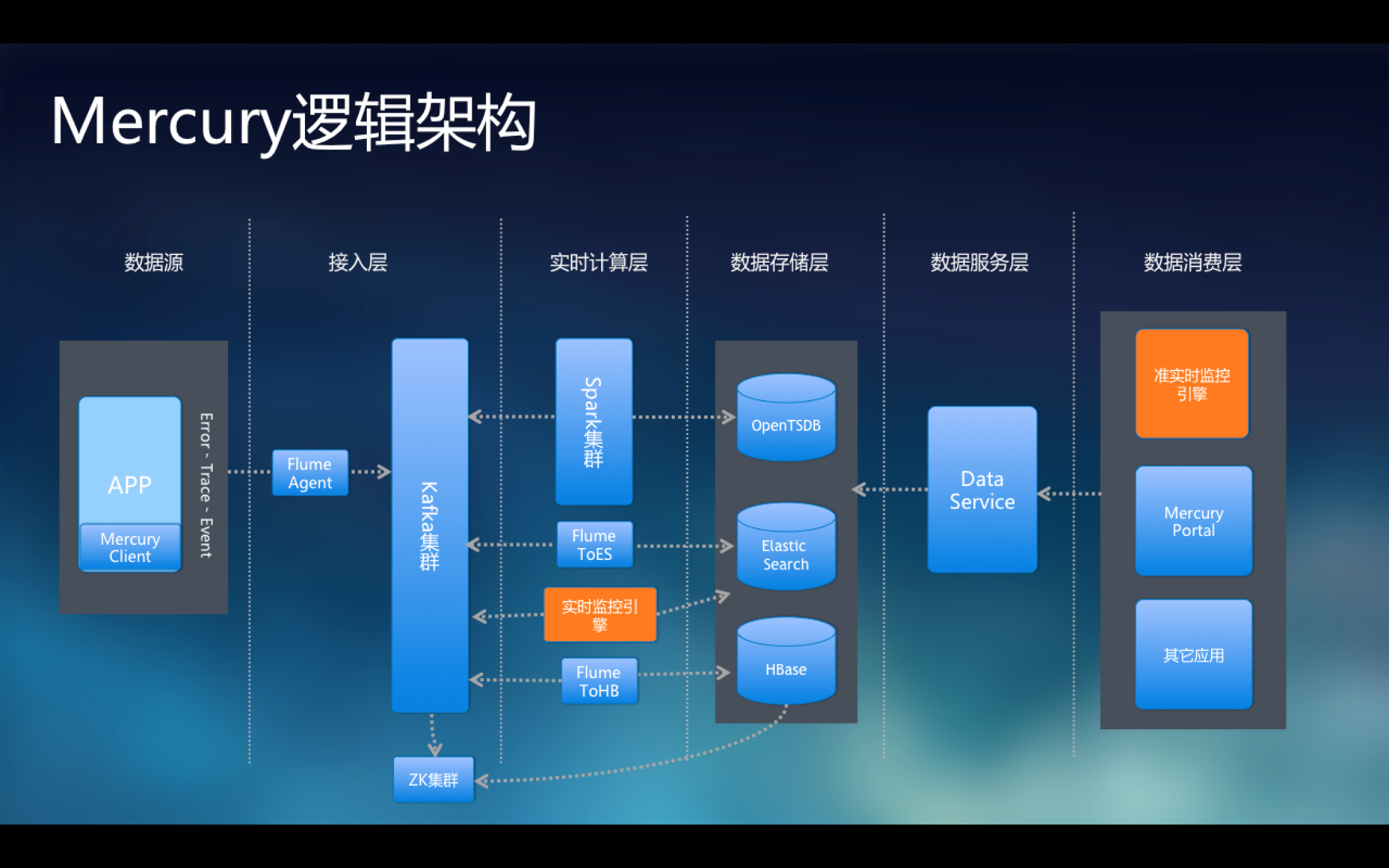

以唯品的 Mercury 架构为例：

​​

本文首发于 GitChat，未经授权不得转载，转载需与 GitChat 联系。
