UML类图是一种结构图，用于描述一个系统的静态结构。类图以反映类结构和类之间关系为目的，用以描述软件系统的结构，是一种静态建模方法。类图中的类，与面向对象语言中的类的概念是对应的。

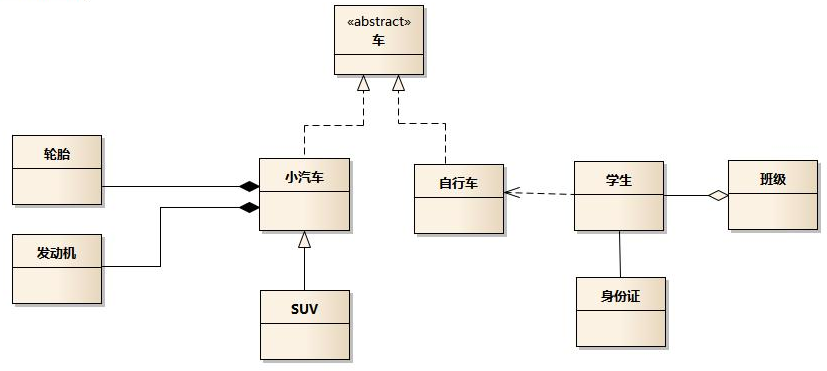

车的类图结构为< abstract >，表示车是一个抽象类；

它有两个继承类： 小汽车和自行车它们之间的关系为实现关系，使用带空心箭头的虚线表示；

小汽车为与SUV之间也是继承关系： 它们之间的关系为泛化关系，使用带空心箭头的实线表示； 小汽车与发动机之间是组合关系：使用带实心箭头的实线表示；

学生与班级之间是聚合关系，使用带空心箭头的实线表示； 学生与身份证之间为关联关系，使用一根实线表示； 学生上学需要用到自行车，与自行车是一种依赖关系，使用带箭头的虚线表示；

类结构

在类的UML图中，使用长方形描述一个类的主要构成，长方形垂直地分为三层，以此放置类的名称、属性和方法。

这张图图表示一个类的结构 抽象类名用斜体字粗体，如User；接口则需在上方加上 < interface >。

属性和方法都需要标注可见性符号：

+代表public，#代表protected，-代表private

另外，还可以用冒号:表明属性的类型和方法的返回类型，如+$name:string、+getName():string。当然，类型说明并非必须。

类关系

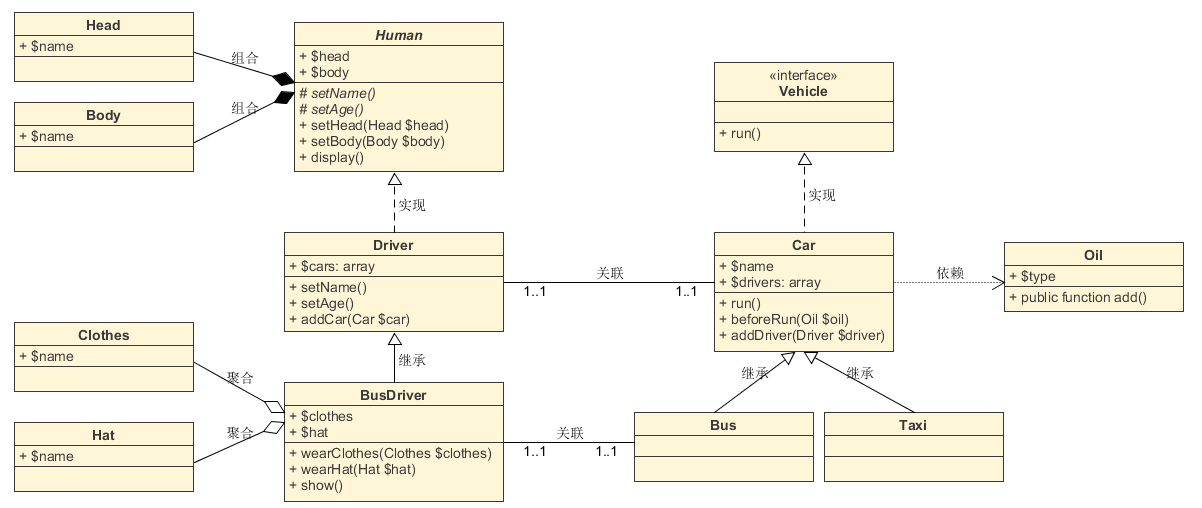

类与类之间的关系主要有六种：继承、实现、组合、聚合、关联和依赖

六种类关系中，组合、聚合、关联 这三种类关系的代码结构一样，都是用属性来保存另一个类的引用，所以要通过内容间的关系来区别。

继承

继承关系也称泛化关系（Generalization），用于描述父类与子类之间的关系。父类又称作基类，子类又称作派生类。

继承关系中，子类继承父类的所有功能，父类所具有的属性、方法，子类应该都有。子类中除了与父类一致的信息以外，还包括额外的信息。

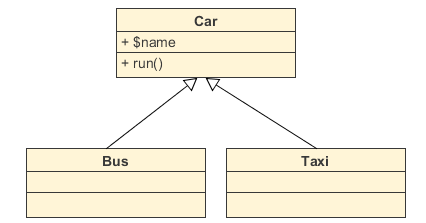

例如：公交车、出租车和小轿车都是汽车，他们都有名称，并且都能在路上行驶。
