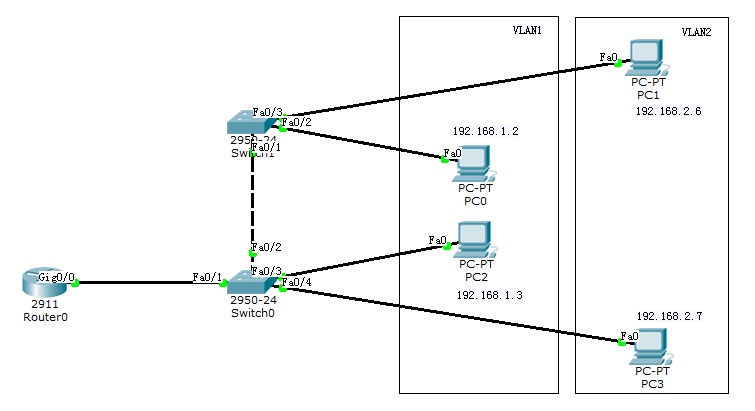

网络学习:VLAN和独臂路由

dawn 发布时间:2019-06-19 19:48:32 ,浏览量:6



交换机上的配置
Switch>en    //进入特权模式
Switch#conf t   //进入配置模式
Switch(config)#interface fastEthernet 0/2    //选择接口(端口)
Switch(config-if)#switchport mode access     //设置访问
Switch(config-if)#switchport access vlan 1   //设置为Vlan 1
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode trunk      //设置为Trunk
Switch(config-if)#exit

路由器上的配置
Router>en
Router#conf t
Router(config)#interface gigabitEthernet 0/0      //选择接口(端口)
Router(config-if)#no shutdown                     //设置为启动
Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/0.1    //配置为.1对应Vlan1
Router(config-subif)#encapsulation dot1Q 1        //Vlan1配置为802.1的协议
Router(config-subif)#ip add 192.168.1.254 255.255.255.0   //设定IP(网关)
Router(config-subif)#end
Router#
Router#conf t
Router(config)#interface gigabitEthernet 0/0.2    //在同一接口上配置为.2对应Vlan2
Router(config-subif)#encapsulation dot1Q 2        //Vlan2配置为802.1的协议
Router(config-subif)#ip add 192.168.2.254 255.255.255.0   //设定IP(网关)
Router(config-subif)#

注意点:

  1、同种设备互联用交叉线,不同设备互联一般用直连线;

  2、先规划,再配置。
