10. Basic CNN

回顾：全连接神经网络

本节：处理图像时常用的二维卷积神经网络

图像

卷积（Convolution）

卷积层（Convolutional Layer）

Padding（填充）

Stride（步长）

最大池化层（Max Pooling Layer）

一个简单的卷积神经网络

如何使用GPU？

Exercise

11. Advanced CNN

GoogLeNet

Inception Module

1×1 卷积

Inception Module 的实现

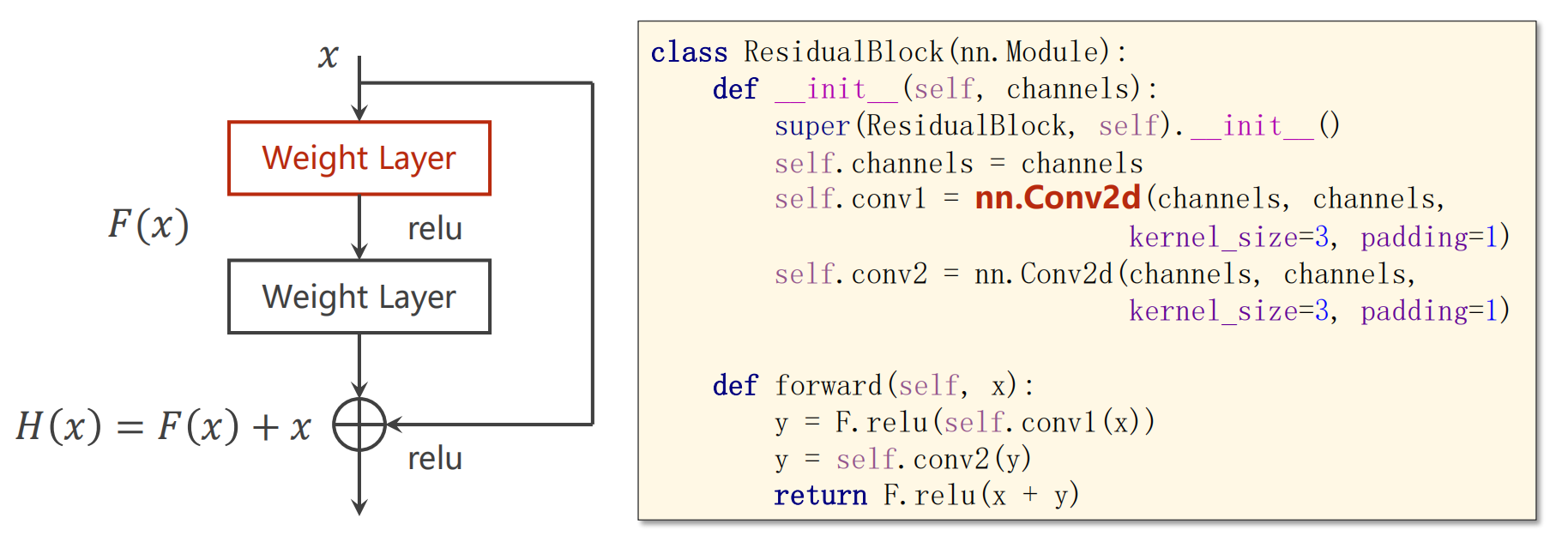

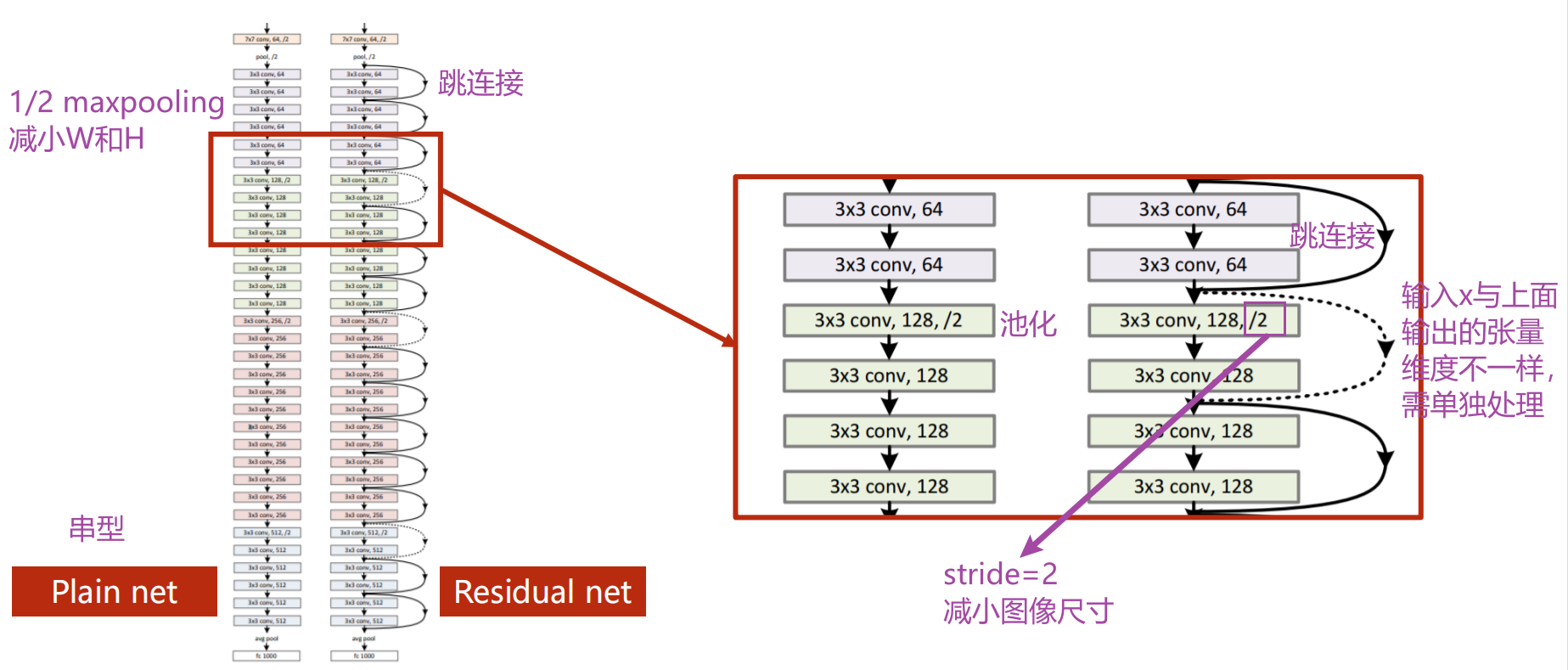

ResNet

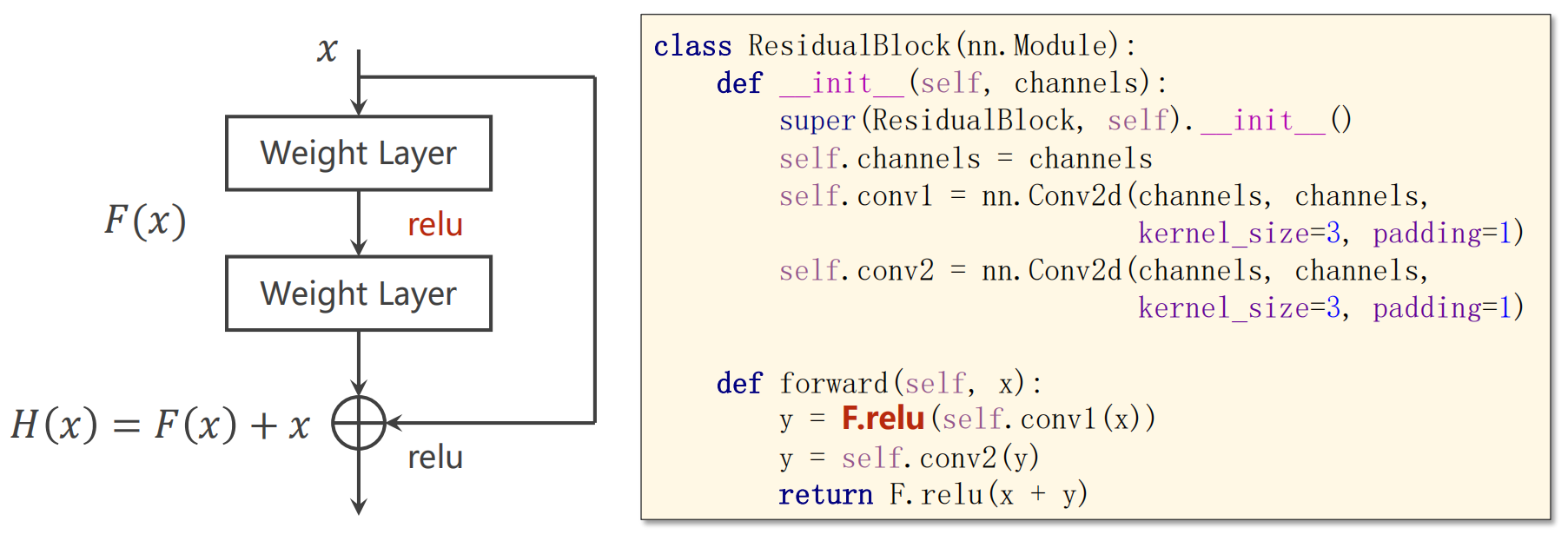

Deep Residual Learning

Residual Network

简单利用残差块的网络

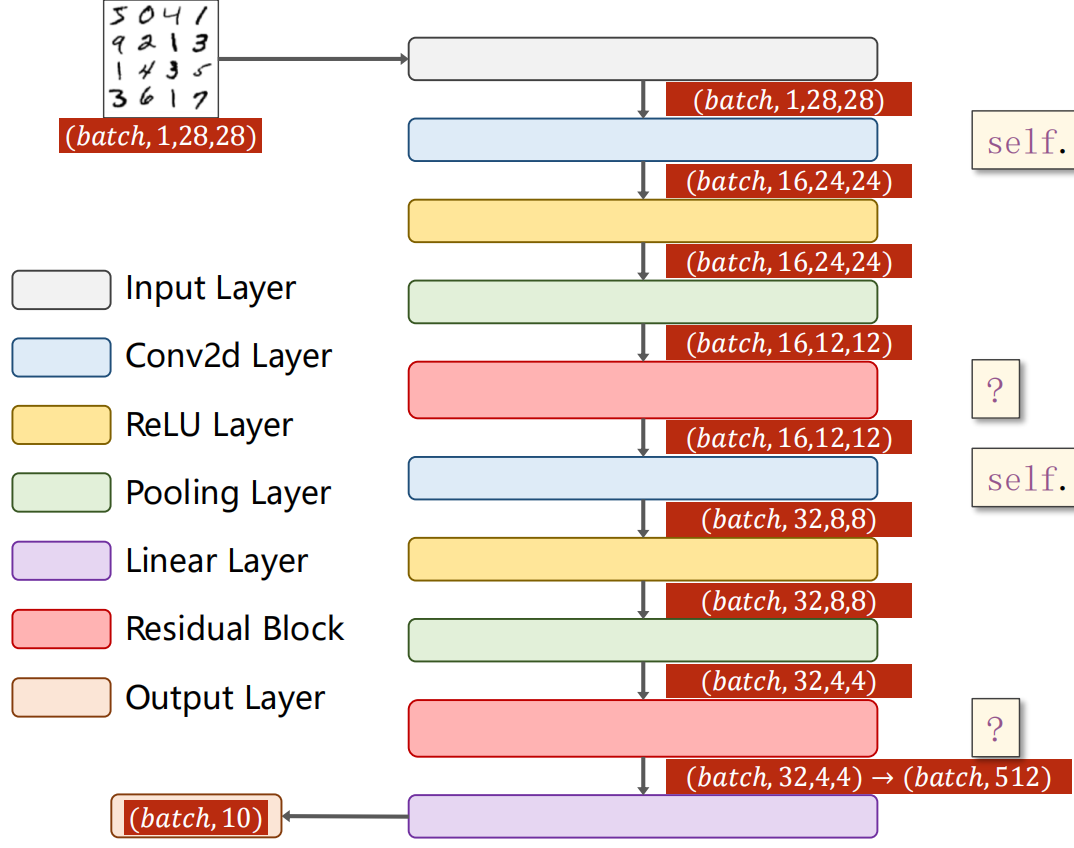

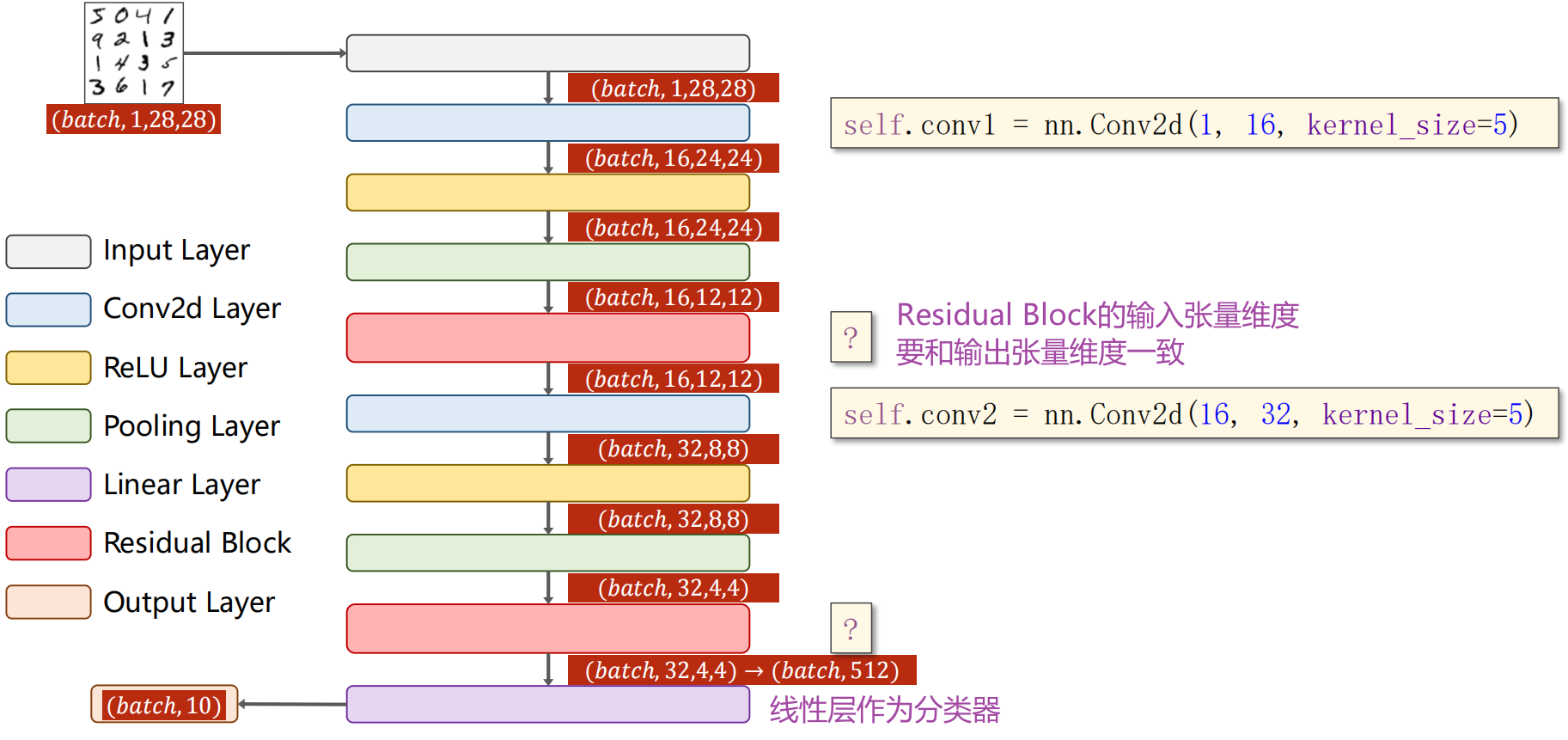

Exercise

接下来的路怎么走

10. Basic CNN

CNN（Convolutional Neural Network）：卷积神经网络

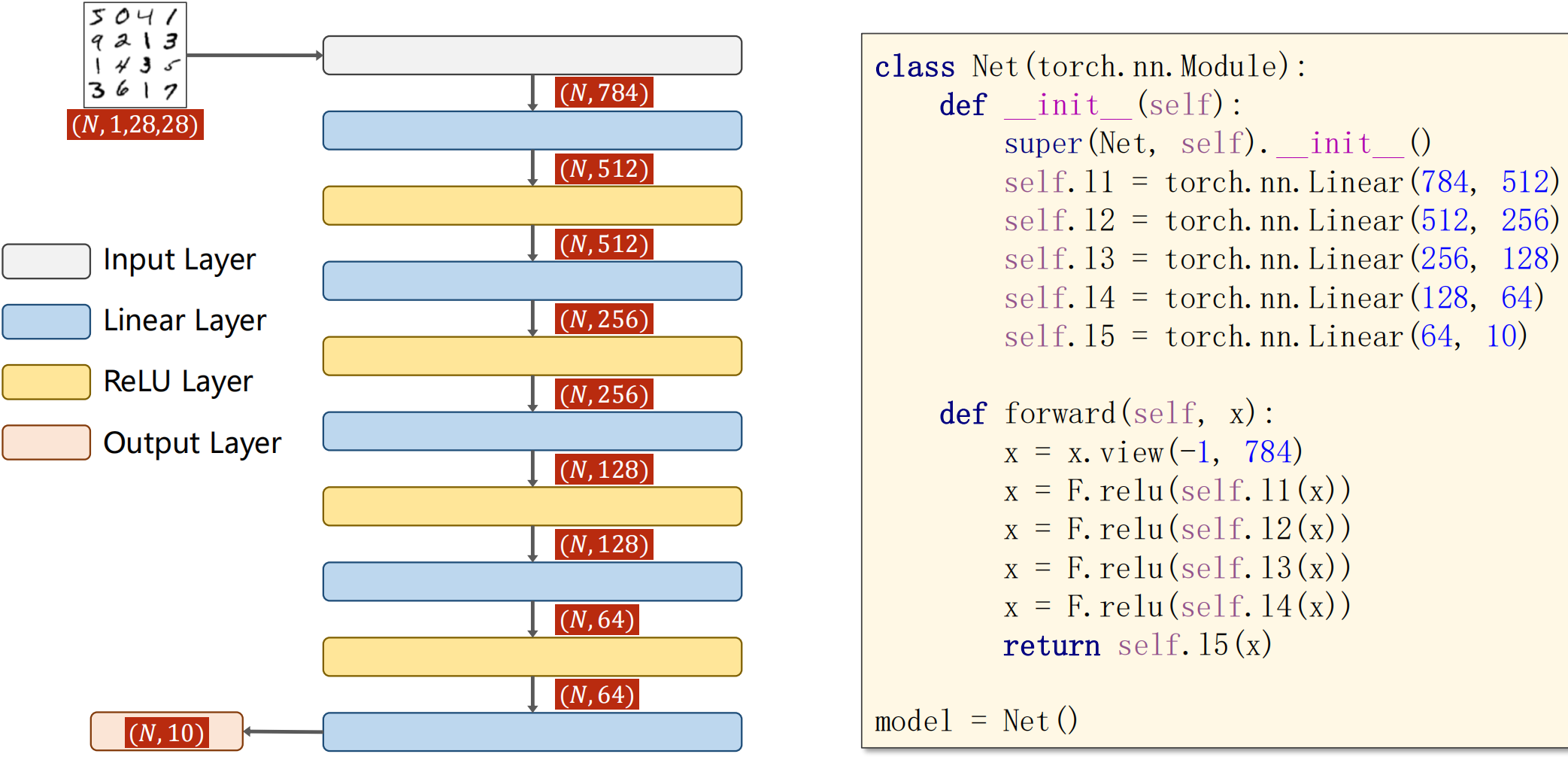

回顾：全连接神经网络

• 定义：网络中用的都是线性层，且为串型连接
• 输入和每一个输出，任意两个节点间都存在权重，即每一个输入节点都要参与下一层每一个输出节点的计算上
• 丧失了一些原有的空间信息（两个点在图像中原本为相邻点，但展平之后可能距离很远）

import torch
class Net(torch.nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.l1 = torch.nn.Linear(784,512)
        self.l2 = torch.nn.Linear(512,256)
        self.l3 = torch.nn.Linear(256,128)
        self.l4 = torch.nn.Linear(128,64)
        self.l5 = torch.nn.Linear(64,10)
    def forward(self,x):
        x = x.view(-1,784)
        x = F.relu(self.l1(x))
        x = F.relu(self.l2(x))
        x = F.relu(self.l3(x))
        x = F.relu(self.l4(x))
        return self.l5(x)
model = Net()

--------------------------------------------------------------------------------------------------------------------------------

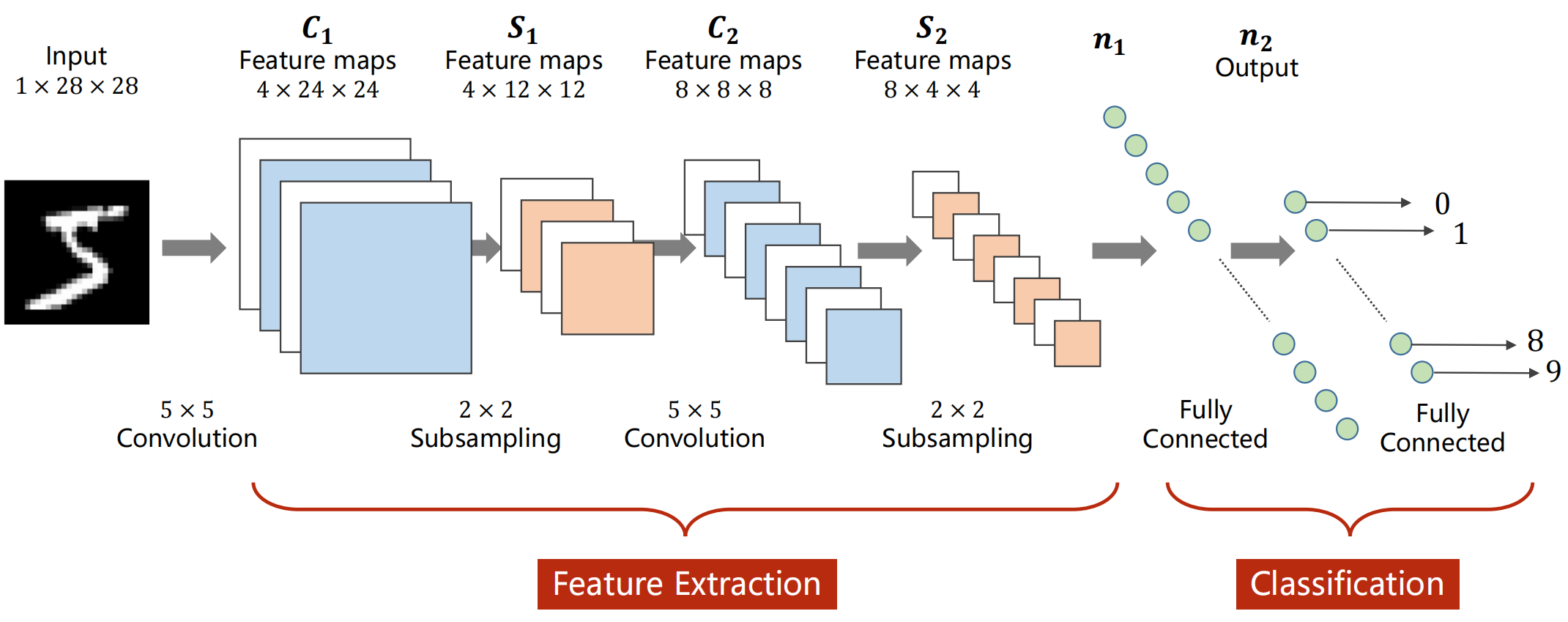

本节：处理图像时常用的二维卷积神经网络

• 卷积层：保留图像的空间特征，把图像按照原始空间结构进行保存
• 下采样：通道数不变，图像的宽度和高度会发生改变（目的：减少数据量，降低运算需求）

两者合称为特征提取层：通过卷积运算找到某种特征

经过特征提取后，变为一个向量，再经过全连接网络去做分类（分类器）

--------------------------------------------------------------------------------------------------------------------------------

图像

图像的表示方法：

• 栅格图像：RGB    图像即为一个一个格子，每个格子里都有颜色值
• 矢量图像

卷积：

最后输出的通道数取决于卷积核的个数

---------------------------------------------------------------------------------------------------------------------------------

卷积（Convolution）

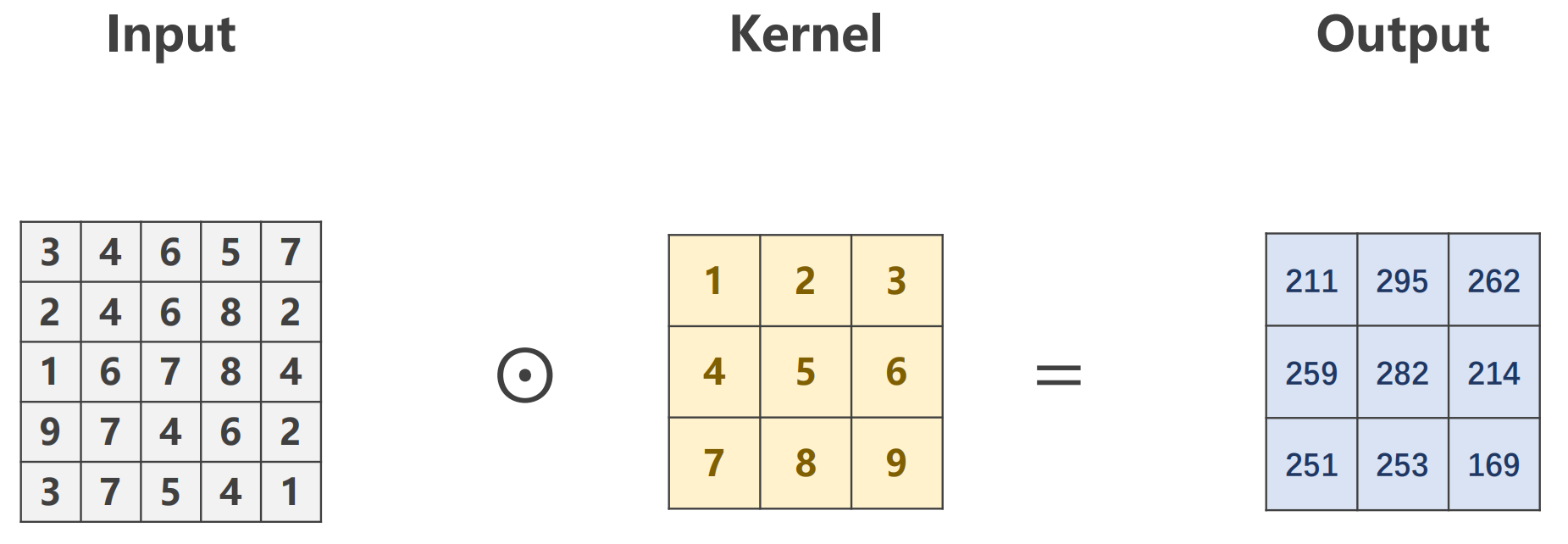

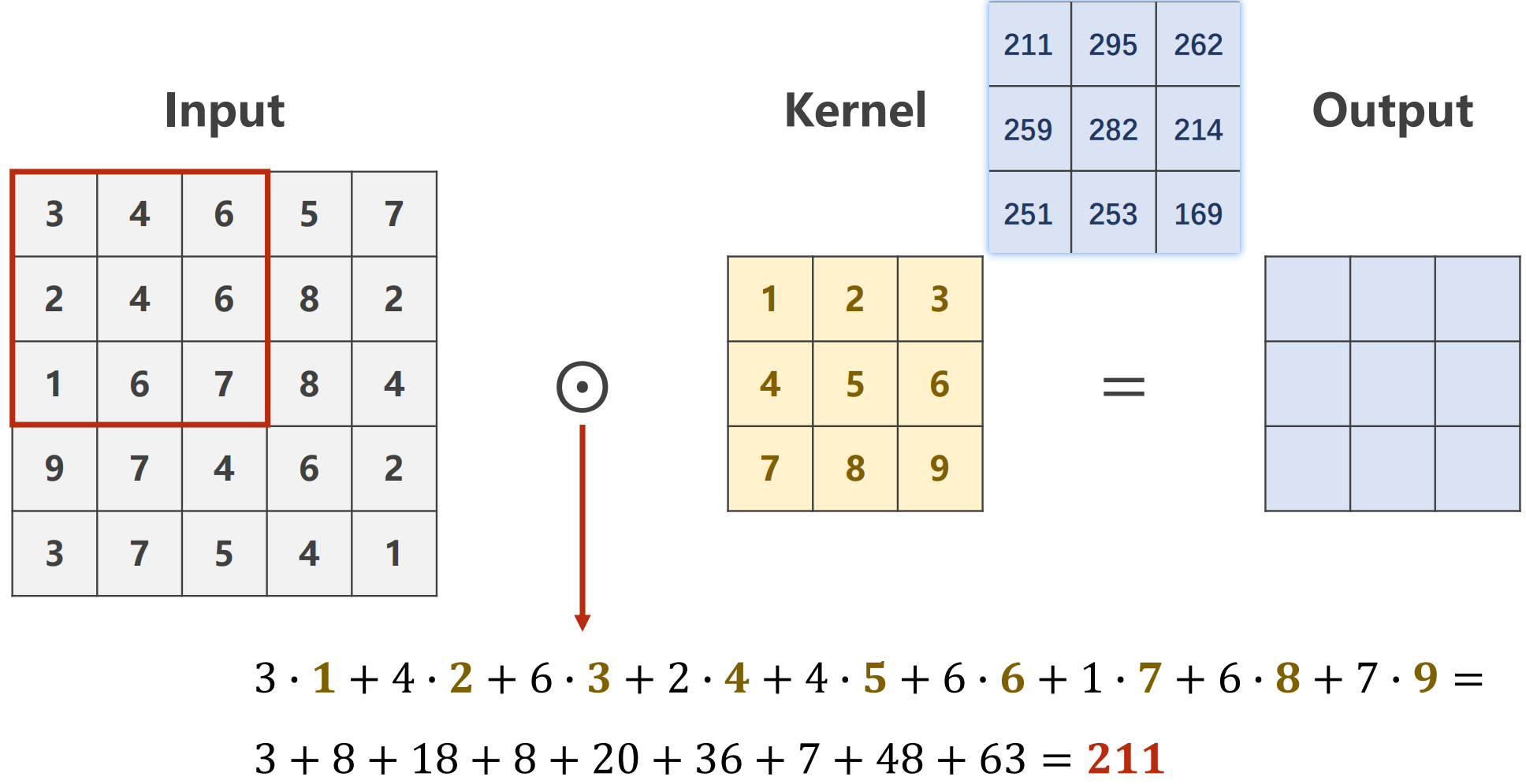

（1）单通道（Single Input Channel）

• Input：1×5×5
• Kernel：3×3

数乘：对应元素相乘

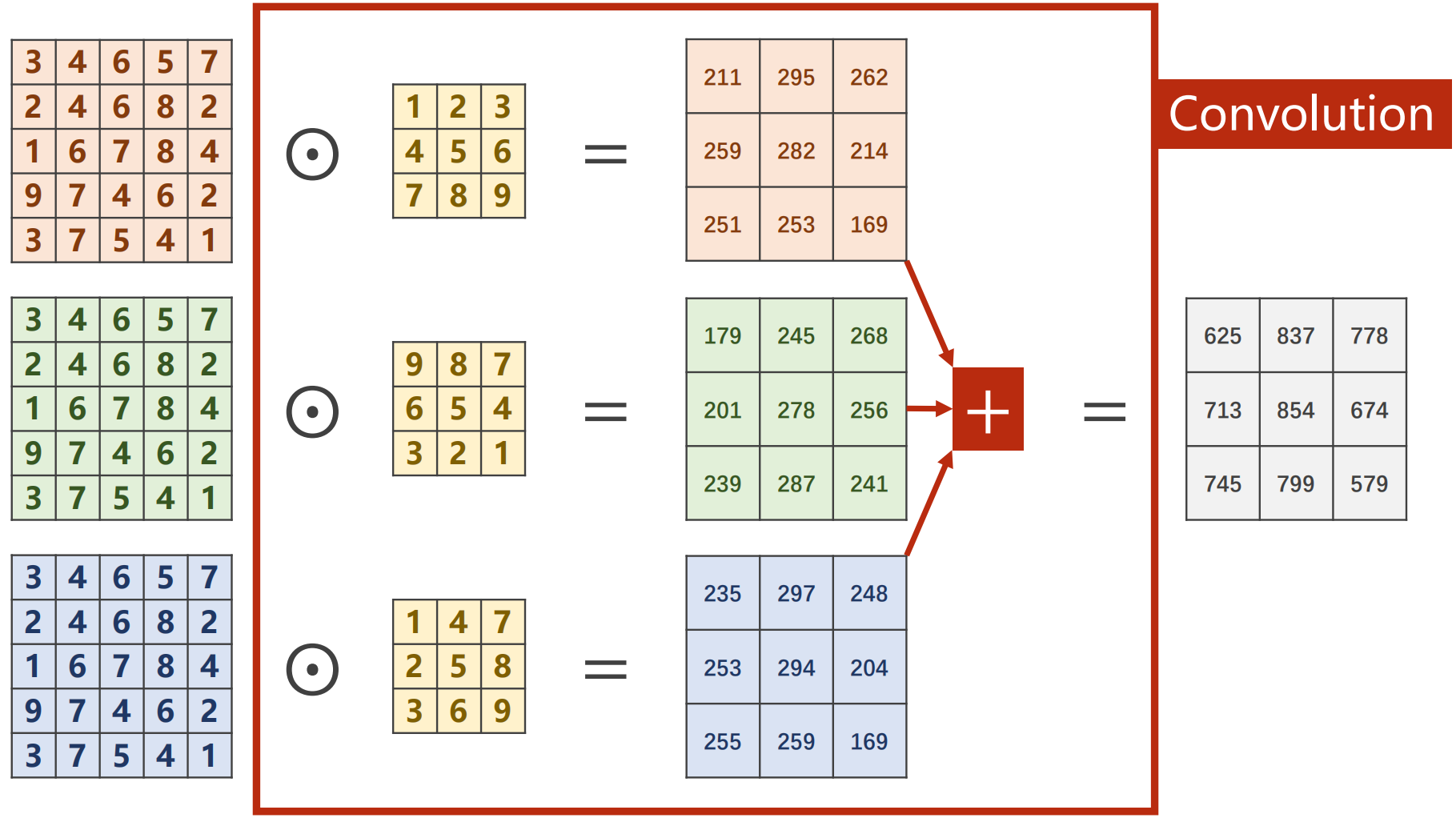

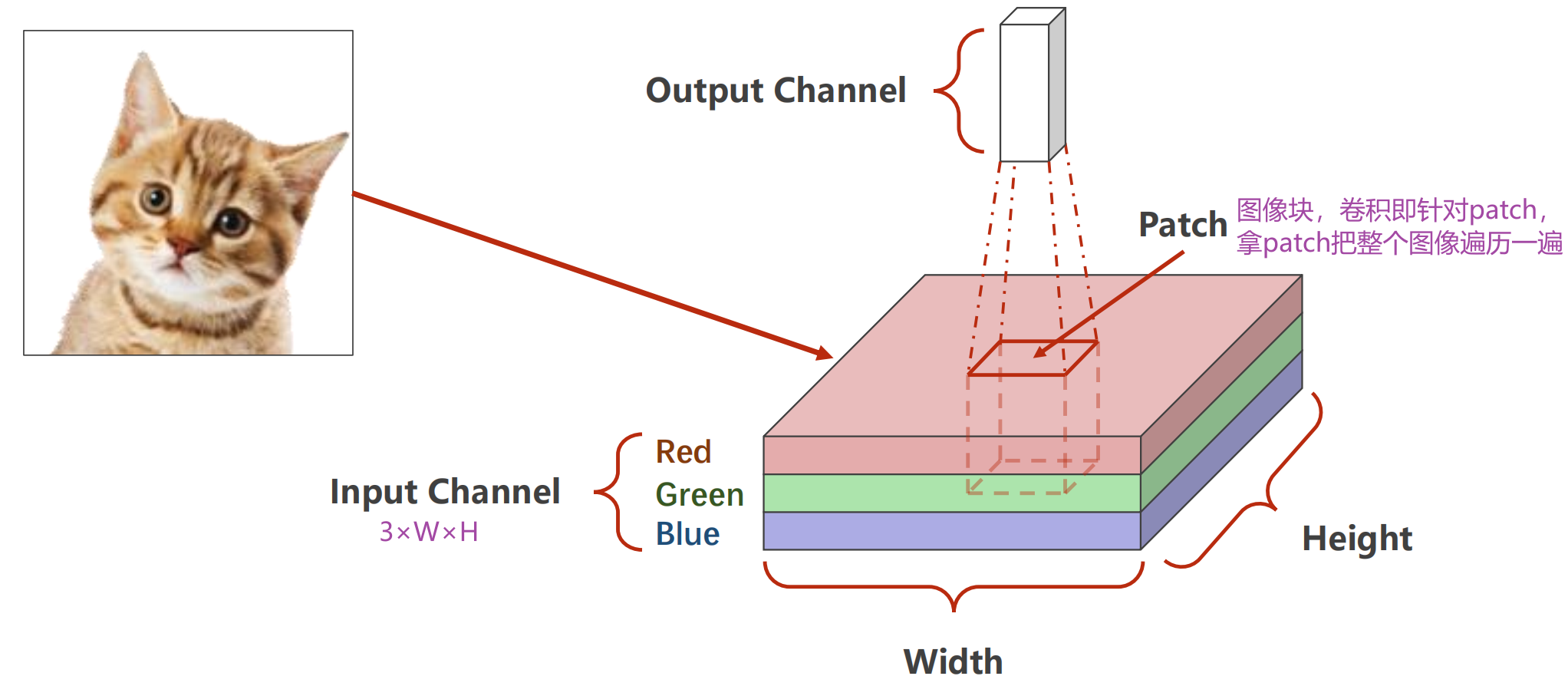

（2）多通道（3 Input Channels）

图像里的一个patch = 3×3×3的张量

输入的通道数 = 卷积核的数量

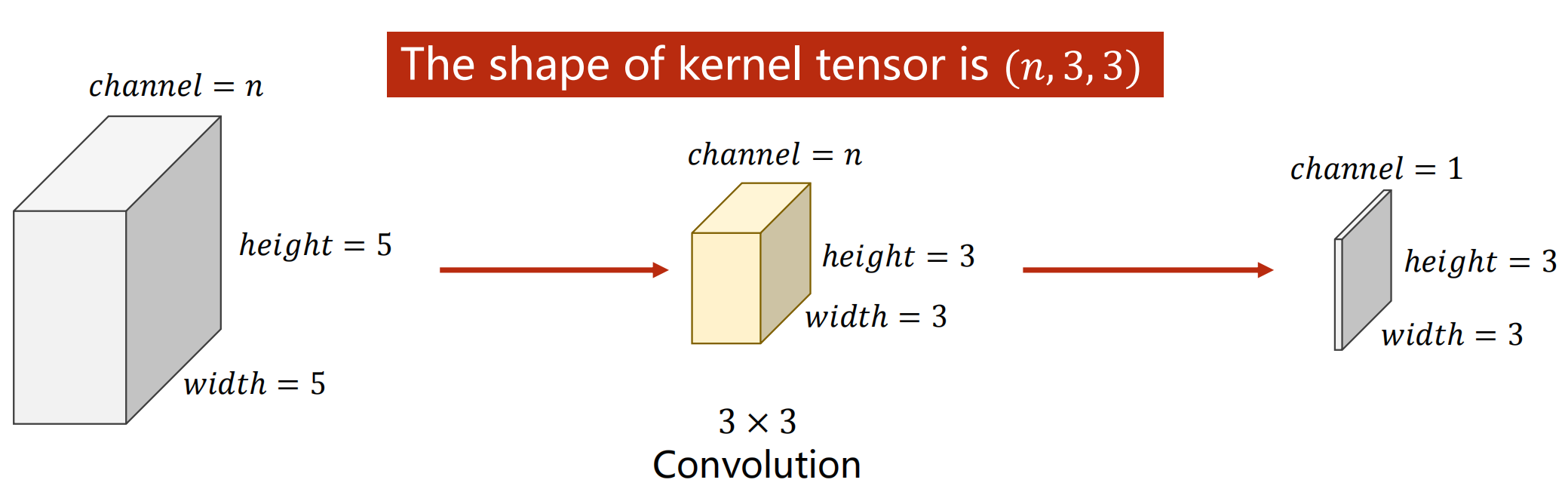

（3）多通道（N Input Channels）

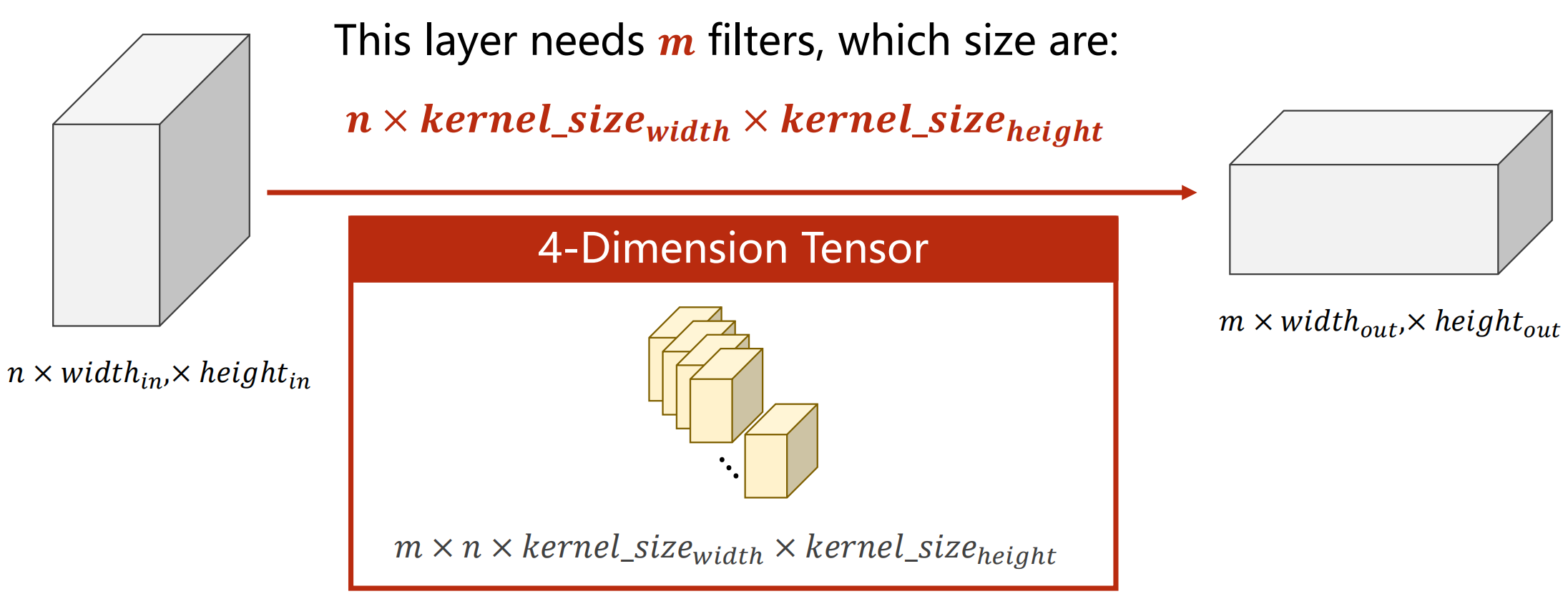

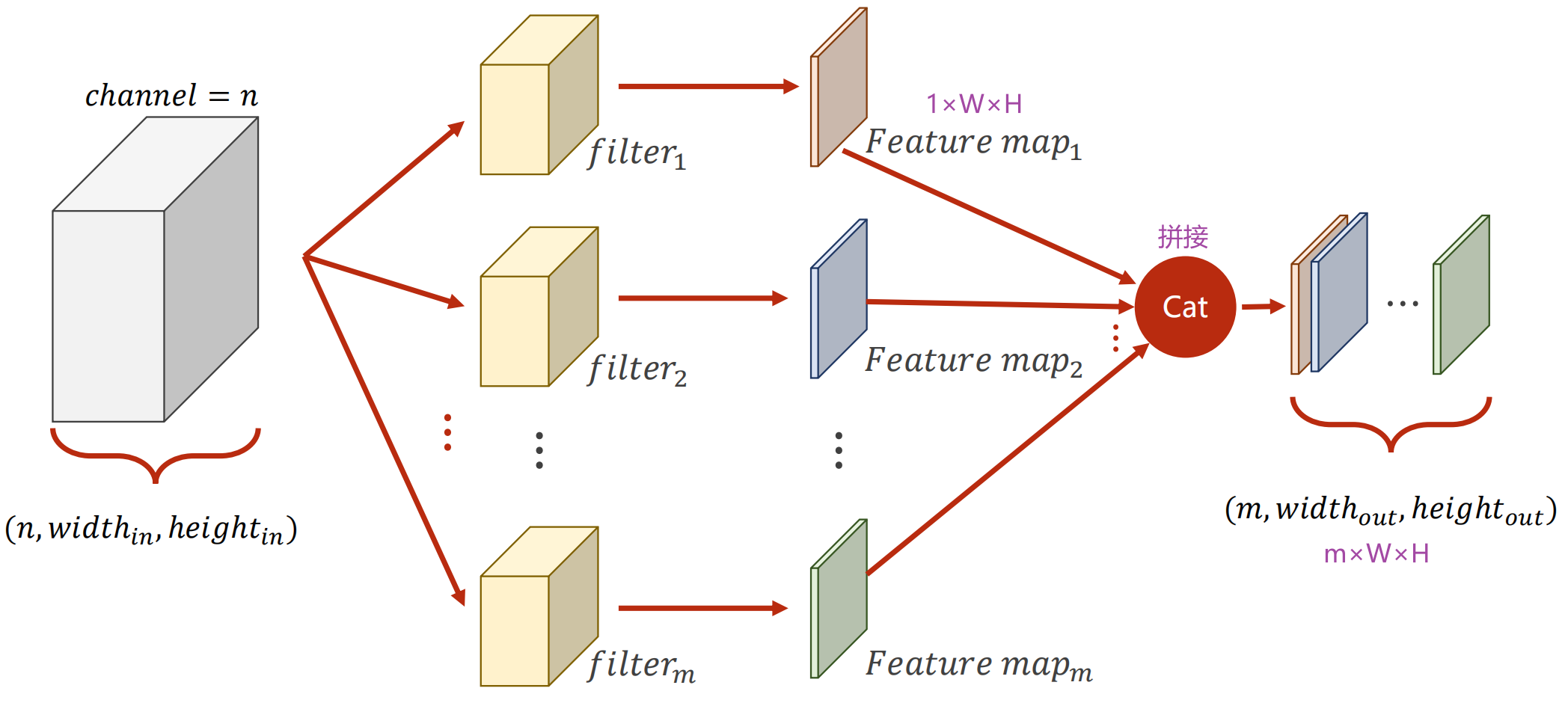

（4）多通道（N Input Channels and M Output Channels）

若有m个卷积核，最后输出的通道数为m

总结：

• 每一个卷积核的通道数 = 输入通道数
• 卷积核的总数 = 输出通道数
• 卷积核大小自己定，与图像大小无关
• 对每一个图像块做运算时，用的都是相同的卷积核（共享权重机制）

--------------------------------------------------------------------------------------------------------------------------------

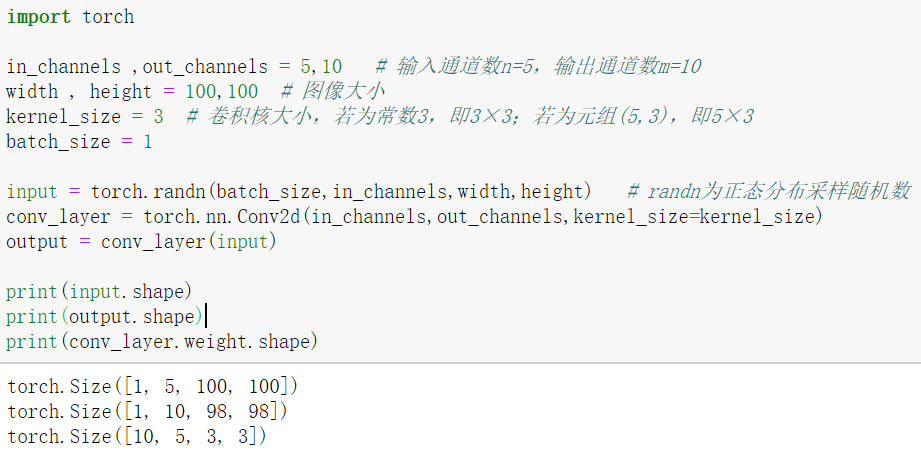

卷积层（Convolutional Layer）

import torch

in_channels ,out_channels = 5,10   # 输入通道数n=5，输出通道数m=10
width , height = 100,100  # 图像大小
kernel_size = 3  # 卷积核大小，若为常数3，即3×3；若为元组(5,3)，即5×3
batch_size = 1

input = torch.randn(batch_size,in_channels,width,height)   # randn为正态分布采样随机数
conv_layer = torch.nn.Conv2d(in_channels,out_channels,kernel_size=kernel_size)
output = conv_layer(input)

print(input.shape)
print(output.shape)
print(conv_layer.weight.shape)

卷积层对输入图像的宽度和高度没有要求，对输入通道数有要求

卷积核大小为 3×3 时，图像大小（宽和高）都会减小 2 个单位

--------------------------------------------------------------------------------------------------------------------------------

Padding（填充）

 若希望 Output 大小不变（与 Input 保持一致），可以采用填充（padding）的方式

• 若卷积核为3×3，3整除2为1，则 padding=1
• 若卷积核为5×5，5整除2为2，则 padding=2
• 以此类推

填充0

import torch

input = [3,4,6,5,7,
         2,4,6,8,2,
         1,6,7,8,4,
         9,7,4,6,2,
         3,7,5,4,1]
input = torch.Tensor(input).view(1,1,5,5)  # B,C,W,H  其中batch_size=1意味着一次送入一张照片
conv_layer = torch.nn.Conv2d(1,1,kernel_size=3,padding=1,bias=False)  # bias：进行完卷积后对通道加上偏置量
kernel = torch.Tensor([1,2,3,4,5,6,7,8,9]).view(1,1,3,3)  # out_channels, in_channels, kernel_width, kernel_height
conv_layer.weight.data = kernel.data    # 初始化卷积层权重；kernel为张量，所以要用.data

output = conv_layer(input)

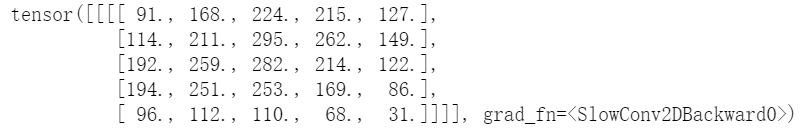

print(output)

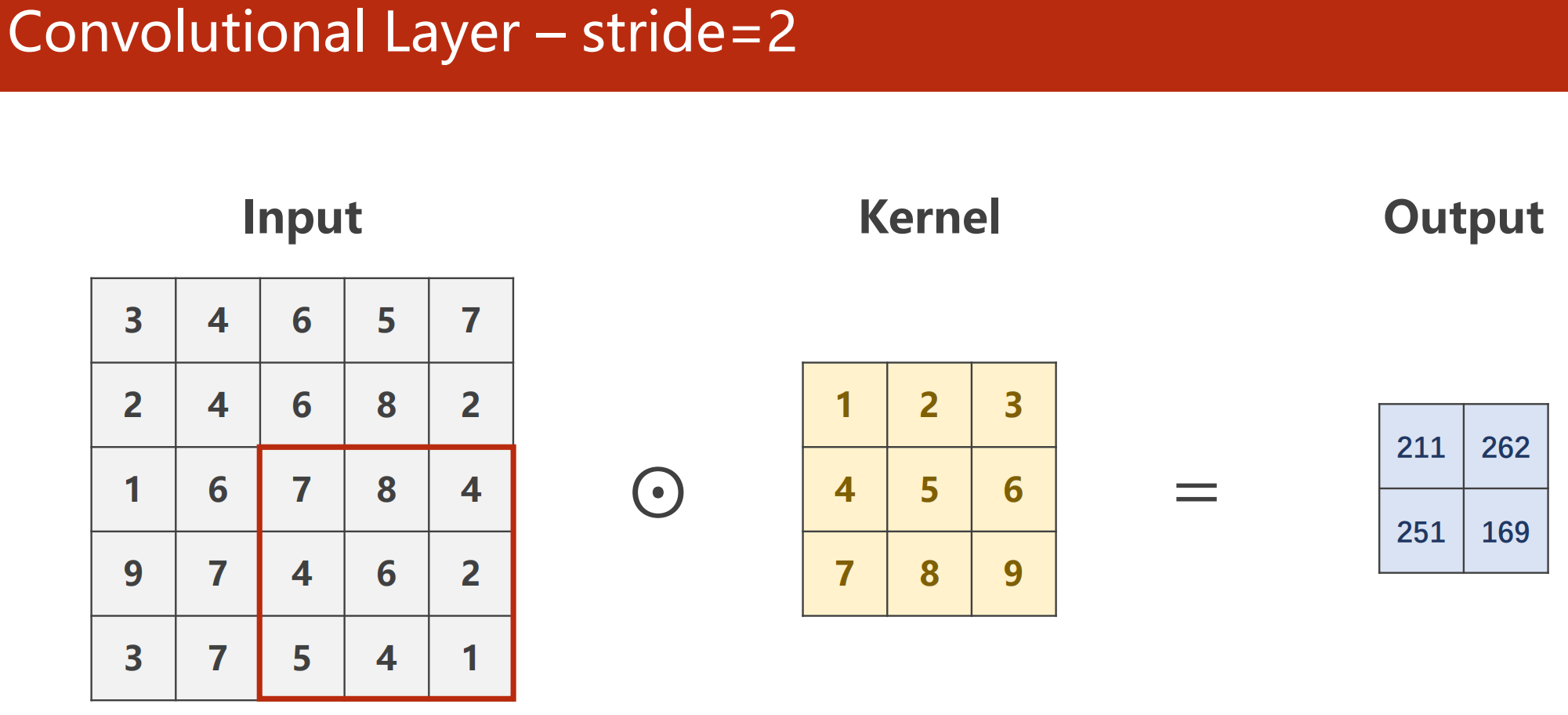

Stride（步长）

有效降低图像的宽、高度

import torch

input = [3,4,6,5,7,
         2,4,6,8,2,
         1,6,7,8,4,
         9,7,4,6,2,
         3,7,5,4,1]
input = torch.Tensor(input).view(1,1,5,5)
conv_layer = torch.nn.Conv2d(1,1,kernel_size=3,stride=2,bias=False)
kernel = torch.Tensor([1,2,3,4,5,6,7,8,9]).view(1,1,3,3)
conv_layer.weight.data = kernel.data
output = conv_layer(input)
print(output)

---------------------------------------------------------------------------------------------------------------------------------

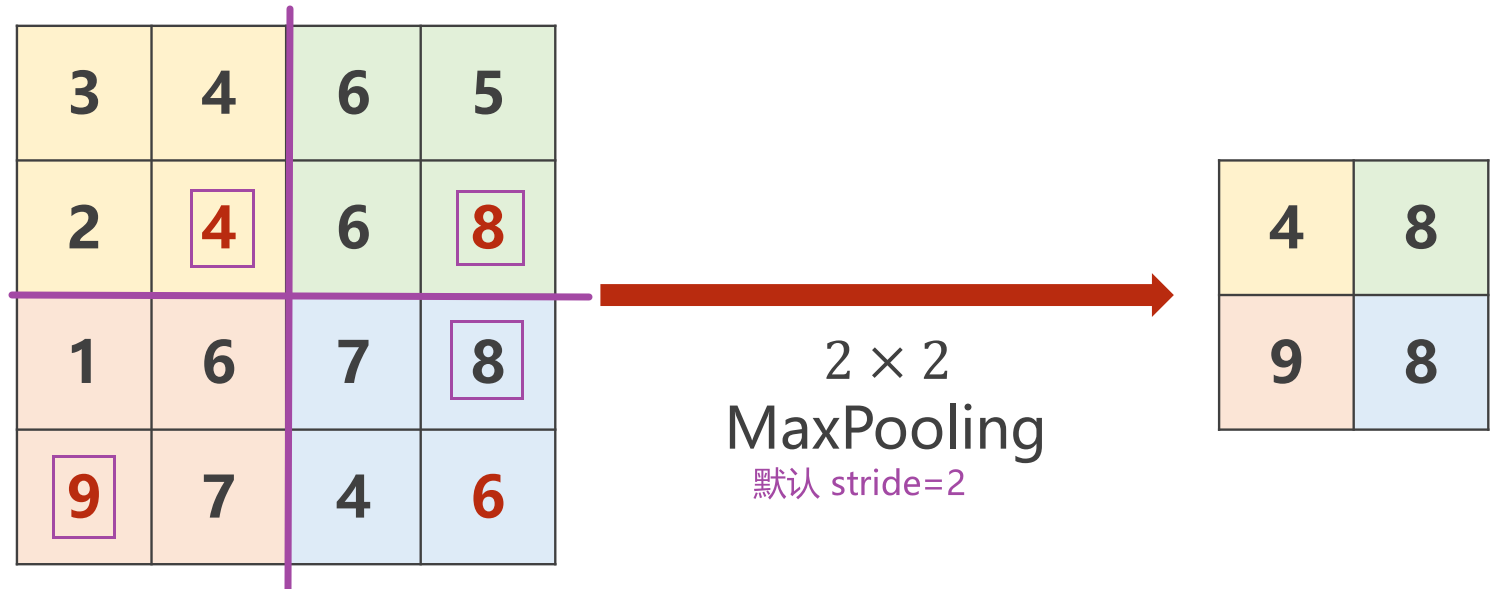

最大池化层（Max Pooling Layer）

为下采样的一种，最大池化的特点是：无权重，通道数不变，用 2×2 的 maxpooling，图像的大小会变为之前的一半

import torch

input = [3,4,6,5,
         2,4,6,8,
         1,6,7,8,
         9,7,4,6]
input = torch.Tensor(input).view(1,1,4,4)
maxpooling_layer = torch.nn.MaxPool2d(kernel_size=2)  # kernel_size=2 默认 stride=2
output = maxpooling_layer(input)
print(output)

---------------------------------------------------------------------------------------------------------------------------------

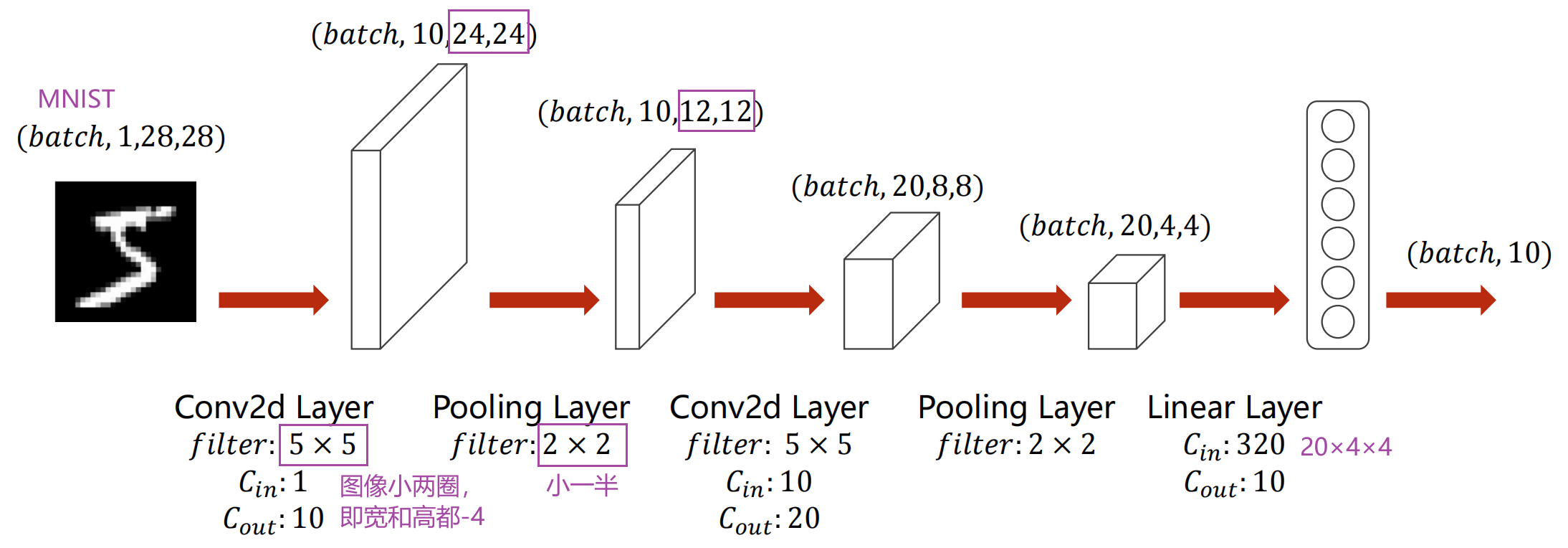

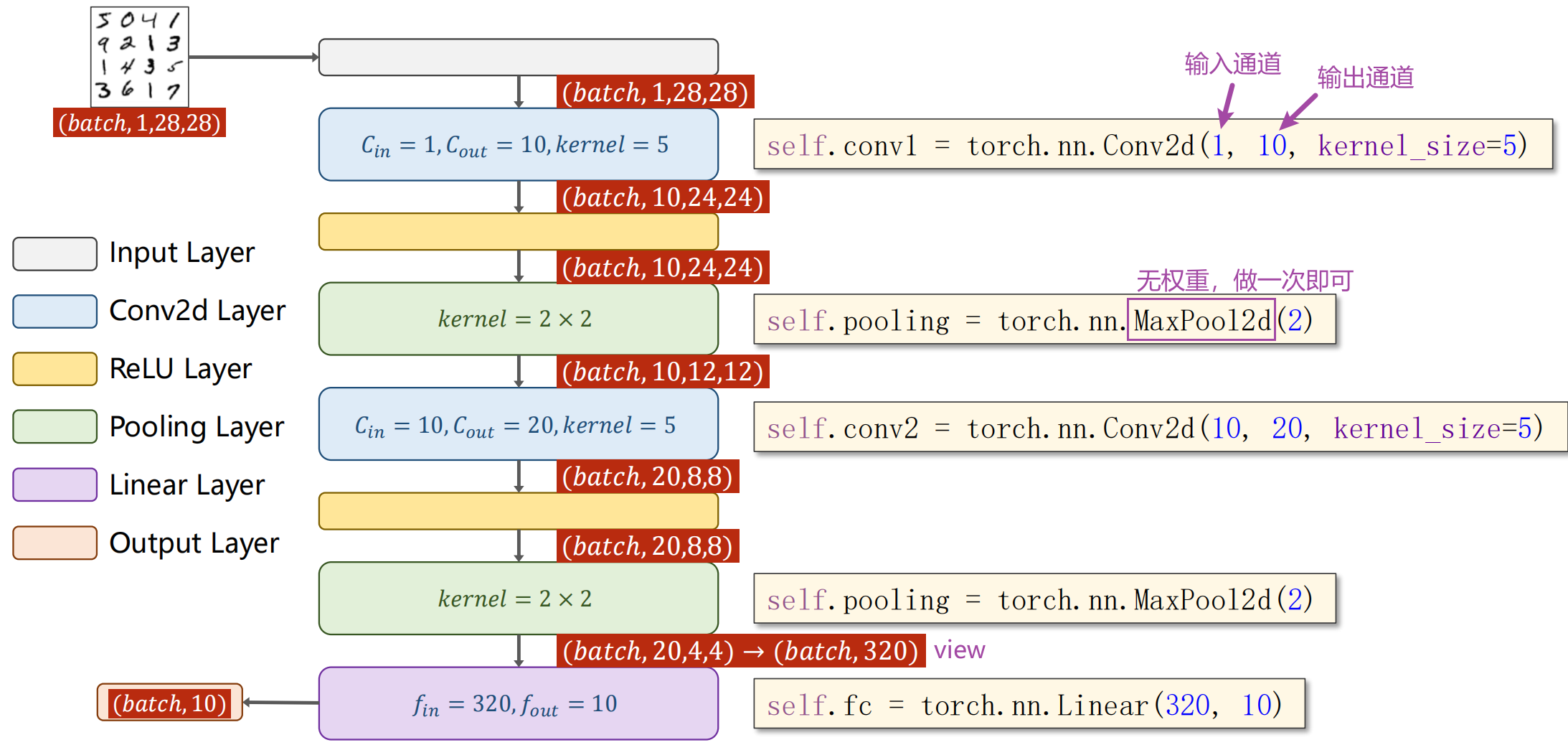

一个简单的卷积神经网络

卷积和池化不在乎输入图像的大小，但最后的分类器在乎：对每一个样本来说元素个数

import torch
class Net(torch.nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.conv1 = torch.nn.Conv2d(1,10,kernel_size=5)
        self.conv2 = torch.nn.Conv2d(10,20,kernel_size=5)
        self.pooling = torch.nn.MaxPool2d(2)  # 无权重，做一次就行
        self.fc = torch.nn.Linear(320,10)
    def forward(self,x):
        # Flatten data from (n,1,28,28) to (n,784)
        batch_size = x.size(0)
        x = self.pooling(F.relu(self.conv1(x)))
        x = self.pooling(F.relu(self.conv2(x)))
        x = x.view(batch_size,-1)  # Flatten，采用view()变为全连接网络需要的输入
        x= self.fc(x)
        return x   # 最后一层不做激活，因为要算交叉熵损失

model = Net()

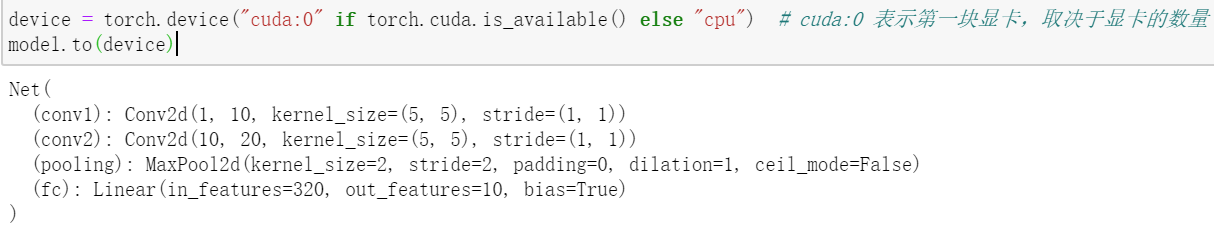

如何使用GPU？

1、Move Model to GPU

device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")  # cuda:0 表示第一块显卡，取决于显卡的数量
model.to(device)

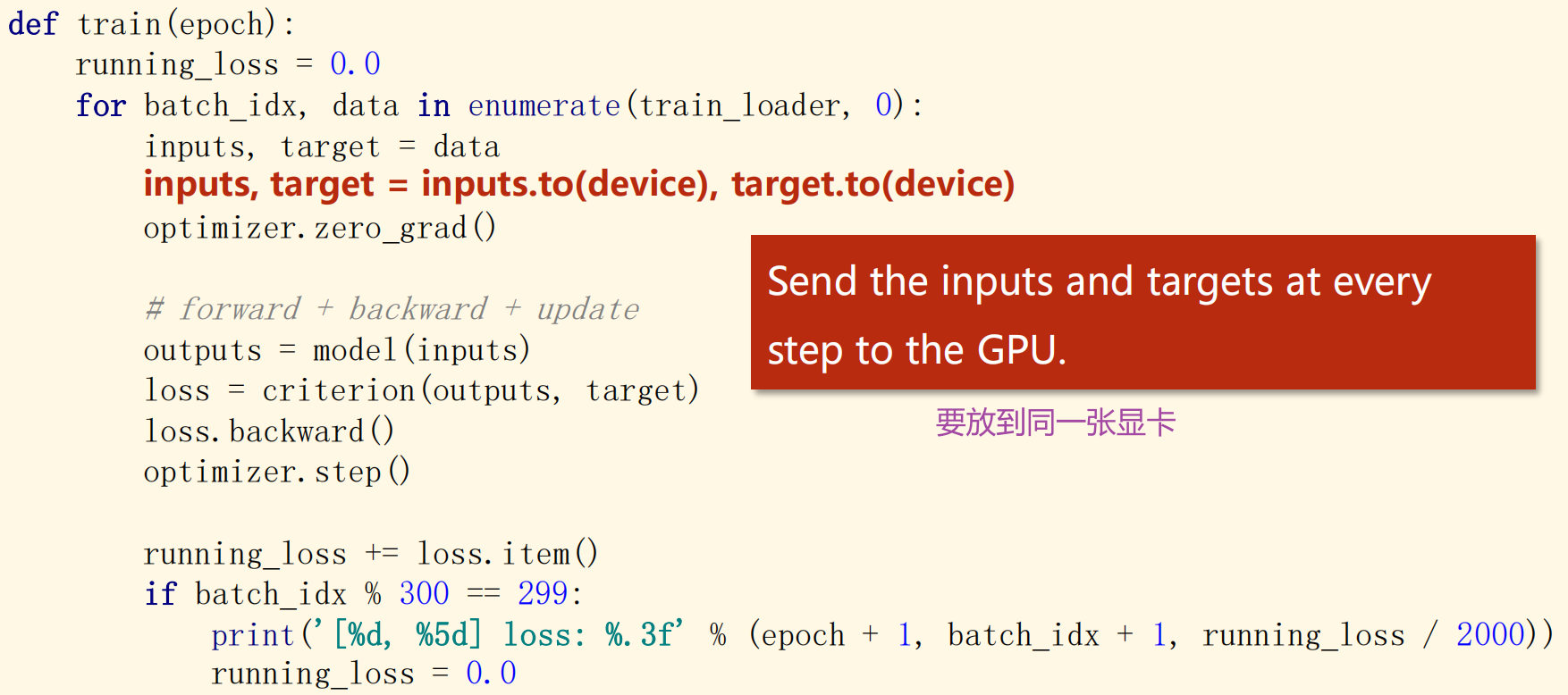

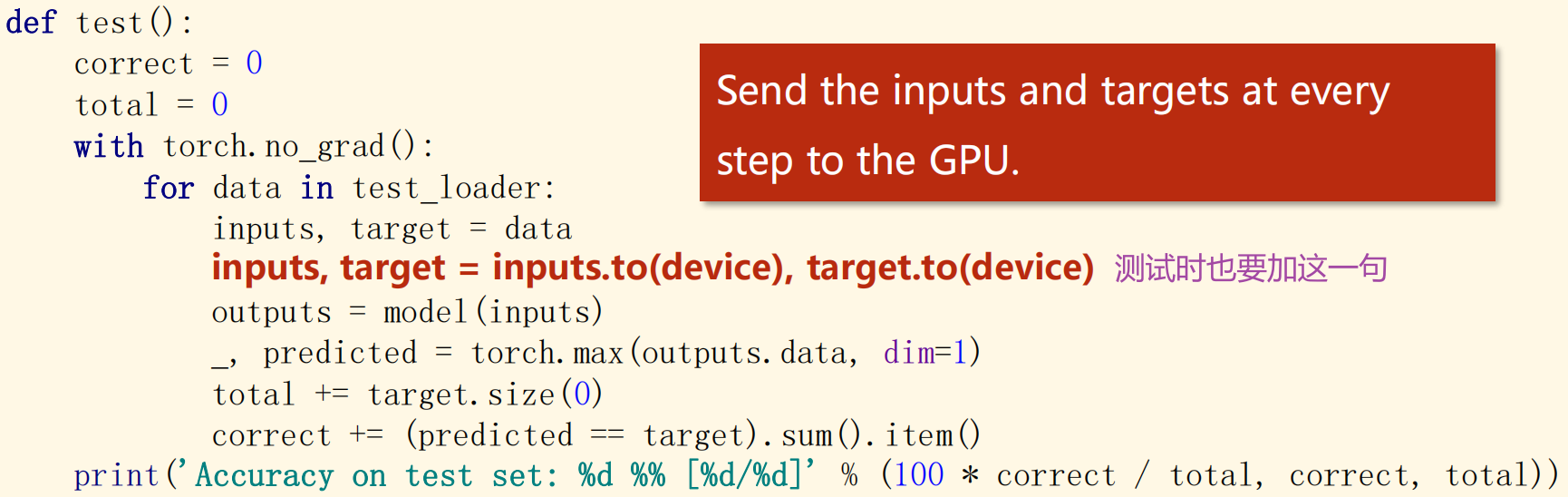

2、Move Tensors to GPU

完整代码：

# 0.导包
import torch
from torchvision import transforms   # 对图像进行原始处理的工具
from torchvision import datasets
from torch.utils.data import DataLoader
import torch.nn.functional as F   # 为了使用函数 relu()
import torch.optim as optim   # 为了构建优化器

# 1.准备数据
batch_size = 64
transform = transforms.Compose([transforms.ToTensor(),   # PIL Image 转换为 Tensor
                                transforms.Normalize((0.1307, ),(0.3081, ))])  # 归一化到0-1分布，其中mean=0.1307，std=0.3081

train_dataset = datasets.MNIST(root='../dataset/mnist',train=True,download=True,transform=transform)
train_loader = DataLoader(train_dataset,shuffle=True,batch_size=batch_size)

test_dataset = datasets.MNIST(root='../dataset/mnist',train=False,download=True,transform=transform)
test_loader = DataLoader(test_dataset,shuffle=False,batch_size=batch_size)

# 2.设计模型
import torch
class Net(torch.nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.conv1 = torch.nn.Conv2d(1,10,kernel_size=5)
        self.conv2 = torch.nn.Conv2d(10,20,kernel_size=5)
        self.pooling = torch.nn.MaxPool2d(2)  # 无权重，做一次就行
        self.fc = torch.nn.Linear(320,10)
    def forward(self,x):
        # Flatten data from (n,1,28,28) to (n,784)
        batch_size = x.size(0)
        x = self.pooling(F.relu(self.conv1(x)))
        x = self.pooling(F.relu(self.conv2(x)))
        x = x.view(batch_size,-1)  # Flatten，采用view()变为全连接网络需要的输入
        x= self.fc(x)
        return x   # 最后一层不做激活，因为要算交叉熵损失

model = Net()

device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")  # cuda:0 表示第一块显卡，取决于显卡的数量
model.to(device)

# 2.设计模型
import torch
class Net(torch.nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.conv1 = torch.nn.Conv2d(1,10,kernel_size=5)
        self.conv2 = torch.nn.Conv2d(10,20,kernel_size=5)
        self.pooling = torch.nn.MaxPool2d(2)  # 无权重，做一次就行
        self.fc = torch.nn.Linear(320,10)
    def forward(self,x):
        # Flatten data from (n,1,28,28) to (n,784)
        batch_size = x.size(0)
        x = self.pooling(F.relu(self.conv1(x)))
        x = self.pooling(F.relu(self.conv2(x)))
        x = x.view(batch_size,-1)  # Flatten，采用view()变为全连接网络需要的输入
        x= self.fc(x)
        return x   # 最后一层不做激活，因为要算交叉熵损失

model = Net()

device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")  # cuda:0 表示第一块显卡，取决于显卡的数量
model.to(device)

# 3.构建损失和优化器
criterion = torch.nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(),lr=0.01,momentum=0.5)

# 4.训练
def train(epoch):   # 把一轮循环封装到函数里
    running_loss = 0
    for batch_idx, data in enumerate(train_loader,0):
        inputs,target = data
        inputs,target = inputs.to(device),target.to(device)
        optimizer.zero_grad()

        # 前馈 反馈 更新
        outputs = model(inputs)
        loss = criterion(outputs,target)
        loss.backward()
        optimizer.step()

        running_loss += loss.item()
        if batch_idx % 300 == 299:  # 每300批量输出一次
            print('[%d,%5d]loss: %.3f' % (epoch+1,batch_idx+1,running_loss/2000))
            running_loss = 0

# 5.测试
epoch_list = []
accuracy_list = []

def test():
    correct = 0
    total = 0
    with torch.no_grad():
        for data in test_loader:
            inputs,target = data
            inputs,target = inputs.to(device),target.to(device)
            outputs = model(inputs)
            _,predicted = torch.max(outputs.data,dim=1)  # 求每一行里max的下标，对应着分类，其中dim=1为行，dim=0为列
            total += target.size(0)  # (N,1)，取N
            correct += (predicted == target).sum().item()

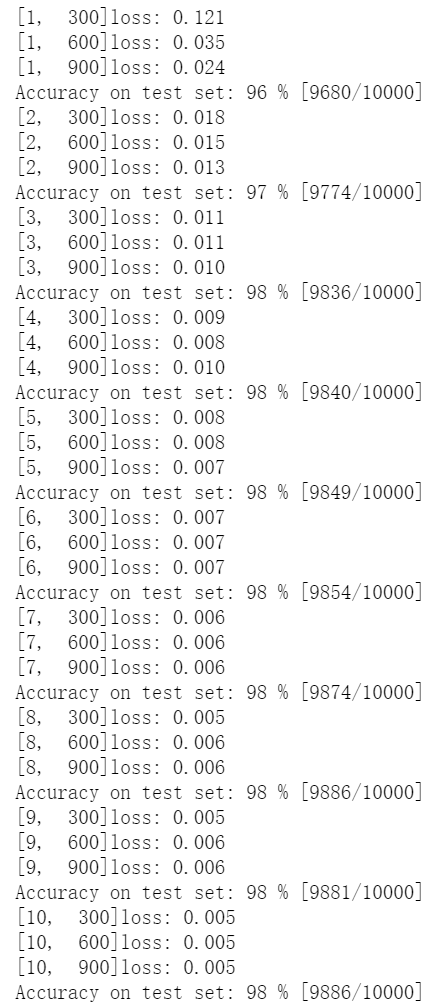

    print('Accuracy on test set: %d %% [%d/%d]' %(100*correct/total,correct,total))
    accuracy_list.append(correct/total)

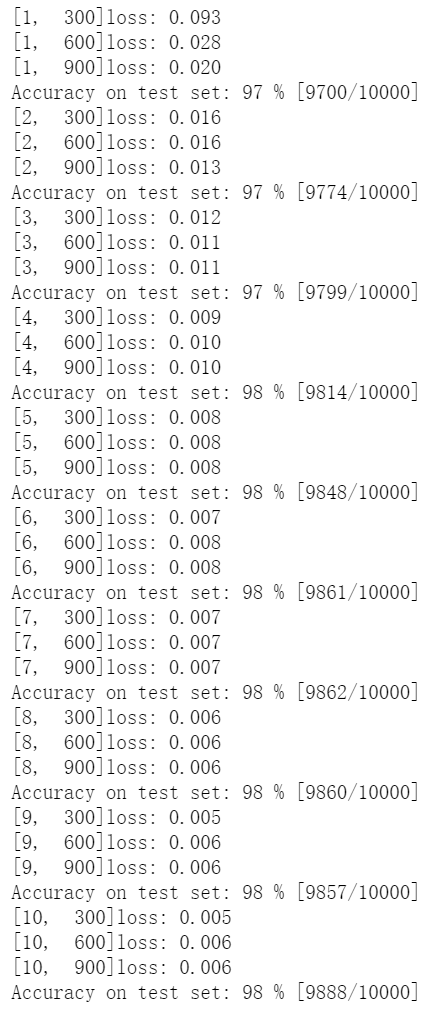

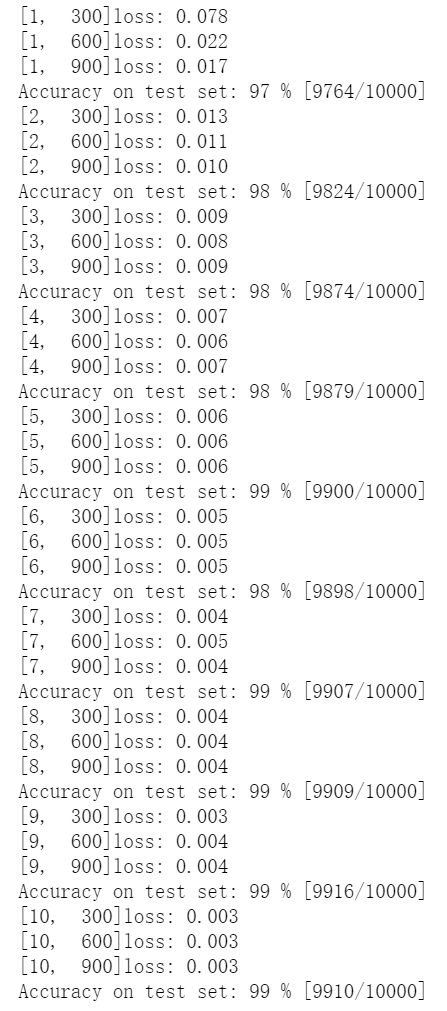

if __name__ == '__main__':
    for epoch in range(10):
        train(epoch)
        test()
        epoch_list.append(epoch)

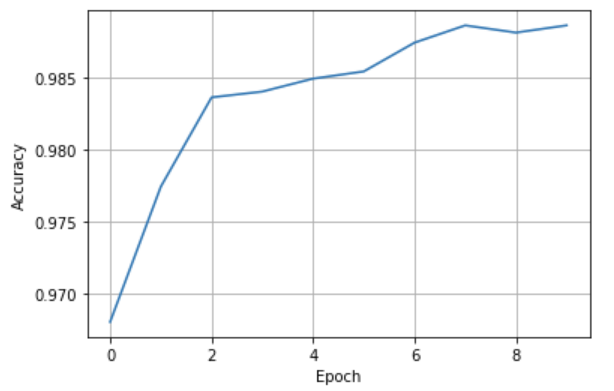

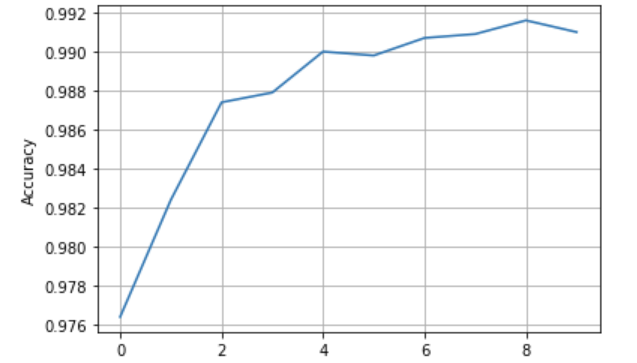

画图：

import matplotlib.pyplot as plt
plt.plot(epoch_list,accuracy_list)
plt.ylabel('Accuracy')
plt.xlabel('Epoch')
plt.grid()
plt.show()

---------------------------------------------------------------------------------------------------------------------------------

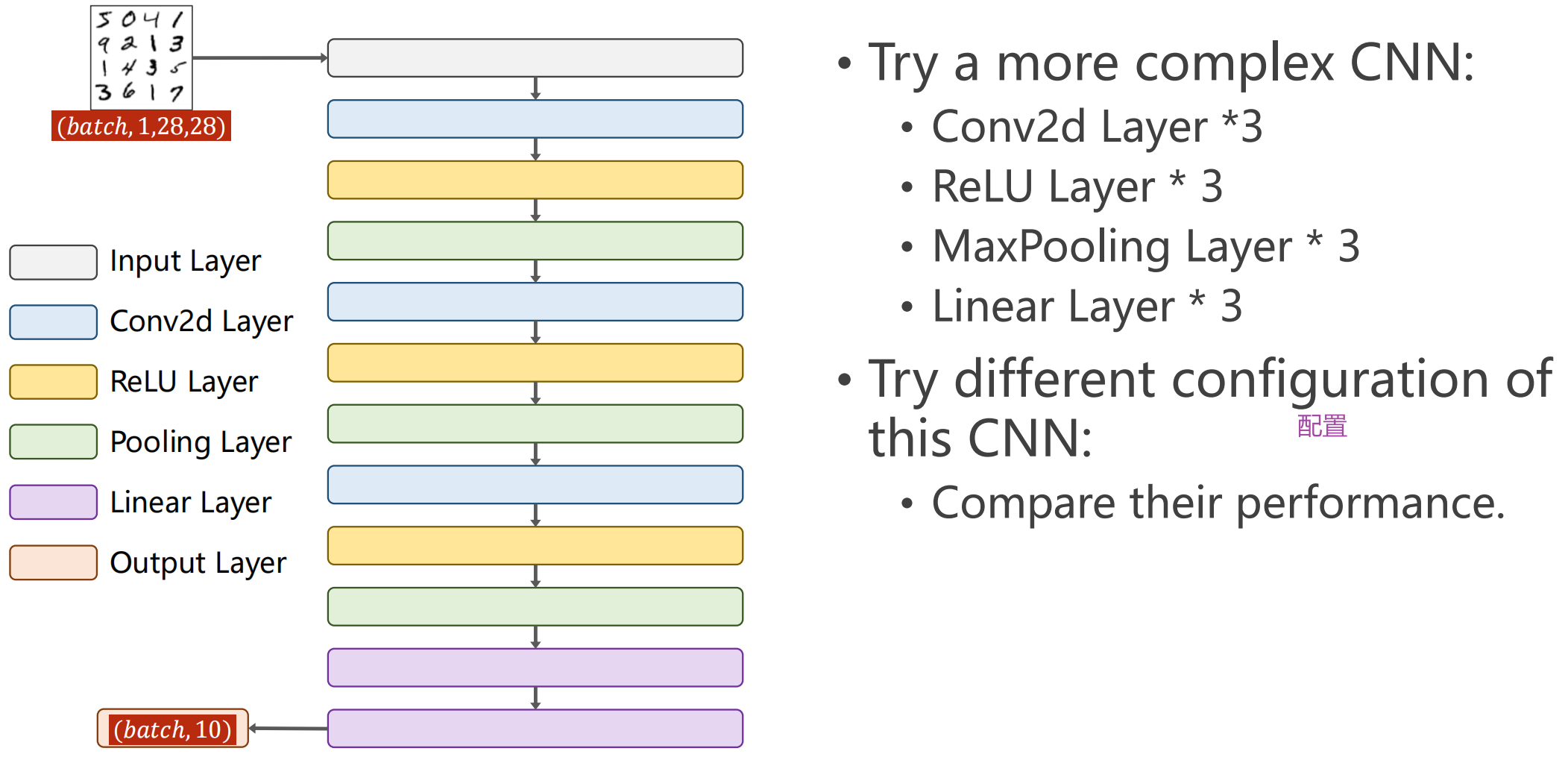

Exercise

11. Advanced CNN

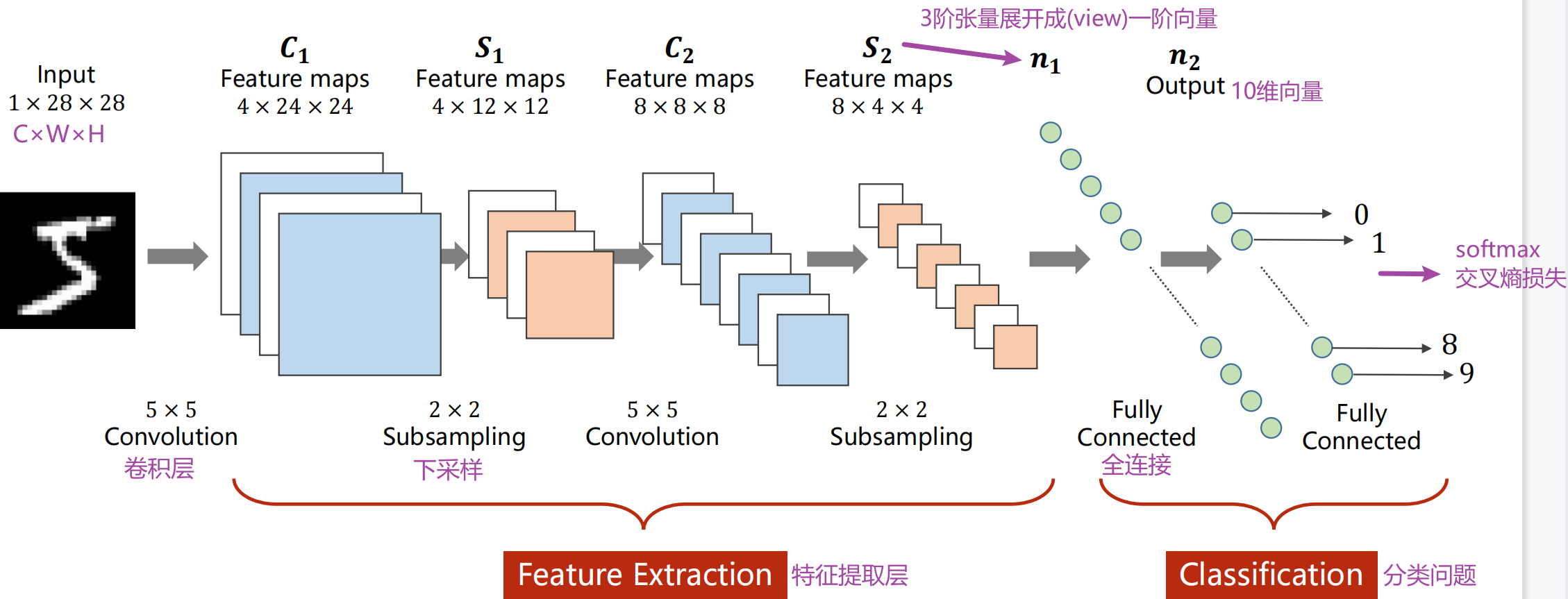

• 卷积神经网络、多层感知机、全连接网络 —— 串型结构（输出是下一层的输入） 如下图的例子，用了2个卷积层、2个池化层、2个全连接层，近似LeNet5
• 高级CNN —— 可能会有分支等结构

--------------------------------------------------------------------------------------------------------------------------------

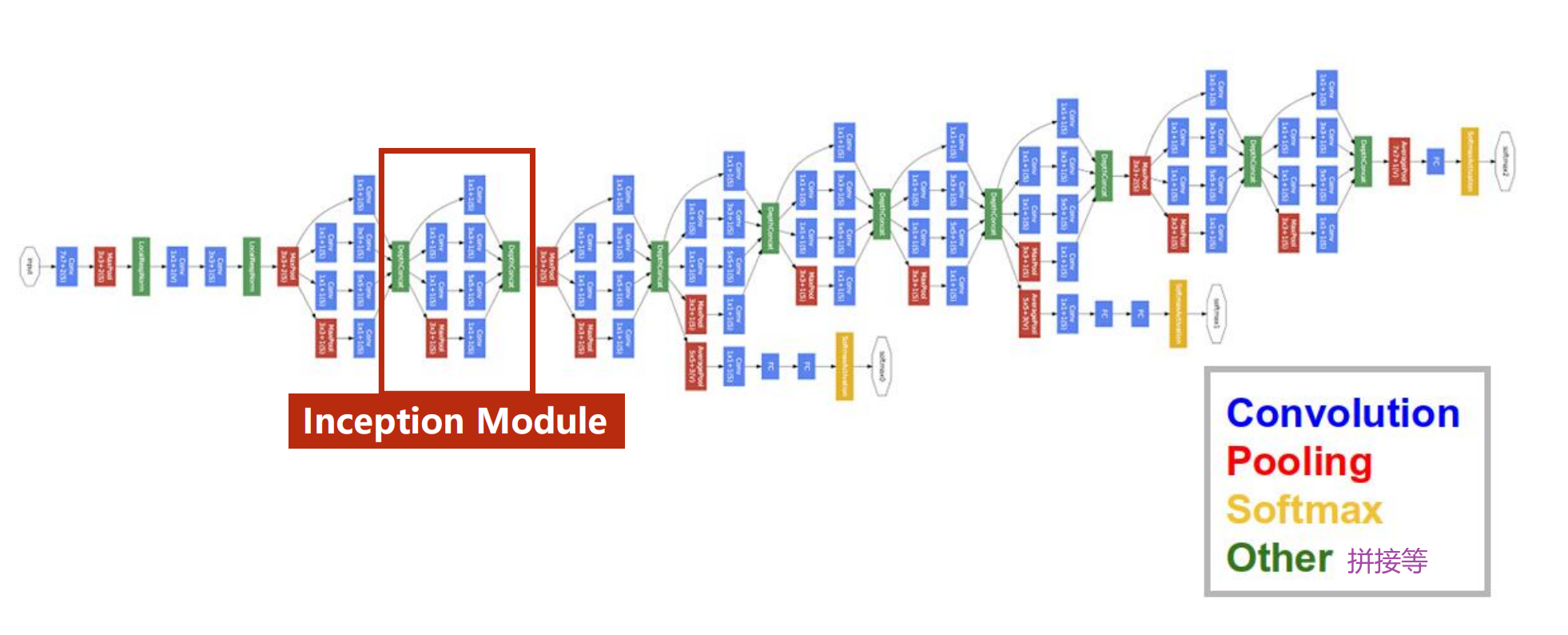

GoogLeNet

• Inception Module（块）：蓝蓝红+四个蓝，封装为一个类
• 减少代码冗余，减少重复：使用函数（如C语言），或构造自己的类（如面向对象方法）

Inception Module

构造神经网络时，有的超参数是比较难选的，如卷积核大小。GoogLeNet 的出发点是：在一个块里把几种卷积都用一下，将来好用的那一种卷积核权重就会变得比较大，其他路线的权重会相对变小，即提供了几种候选的卷积神经网络的配置，通过训练自动找到卷积最优的组合

四条路径，四个张量要拼接在一起，必须要保证它们的宽高度一致

（batch,channel,width,height）走不同路径，channel 可以不同，width 和 height 必须保持一致

• 后3条，padding 即可
• 第1条，均值池化时为了保证W和H不变，人为指定 stride=1，padding=某个值（如3×3做均值，padding=1）

最大池化会导致图像变为原来的一半

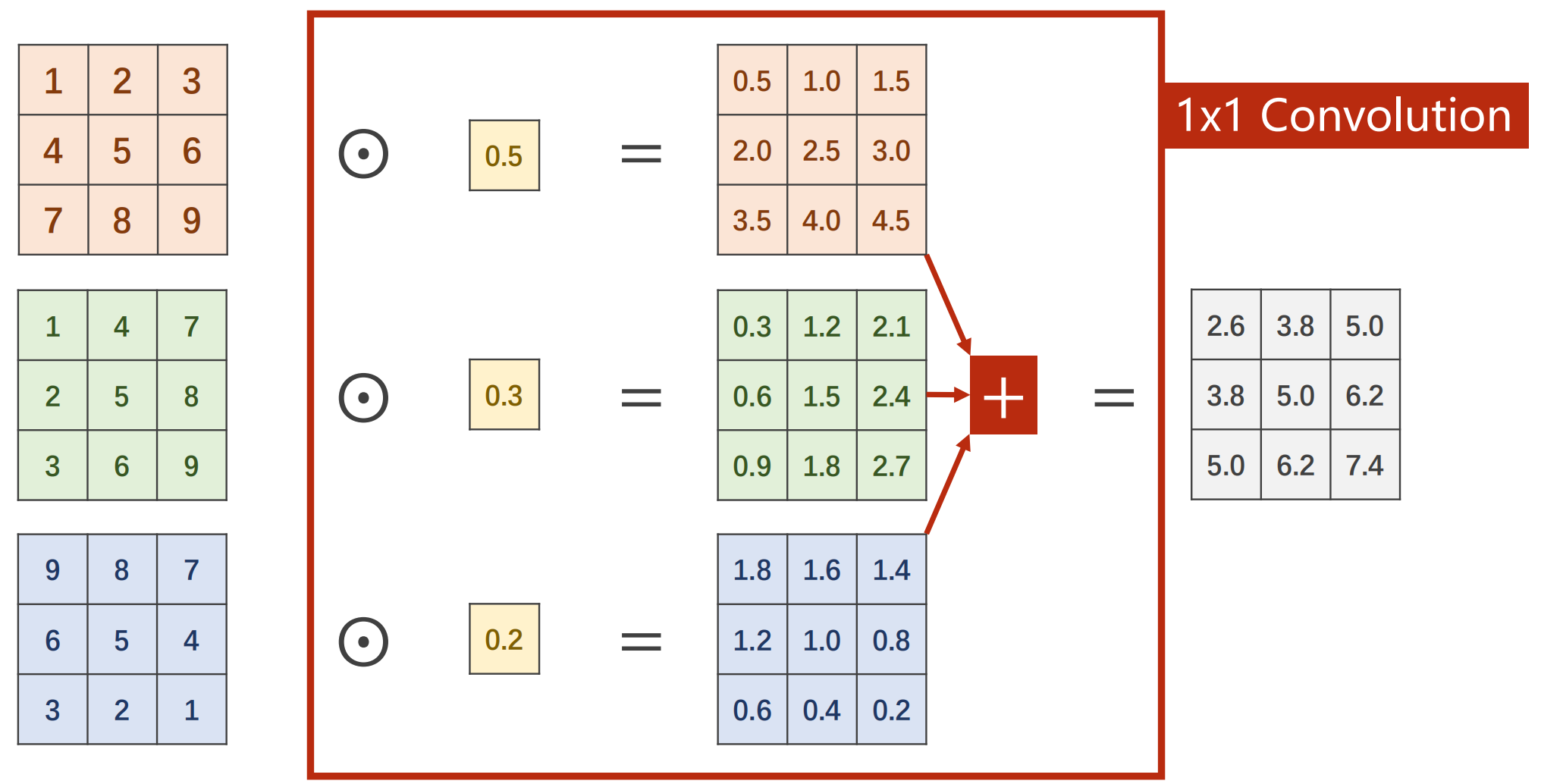

1×1 卷积

卷积个数取决于输入张量的通道

作用：改变通道数量

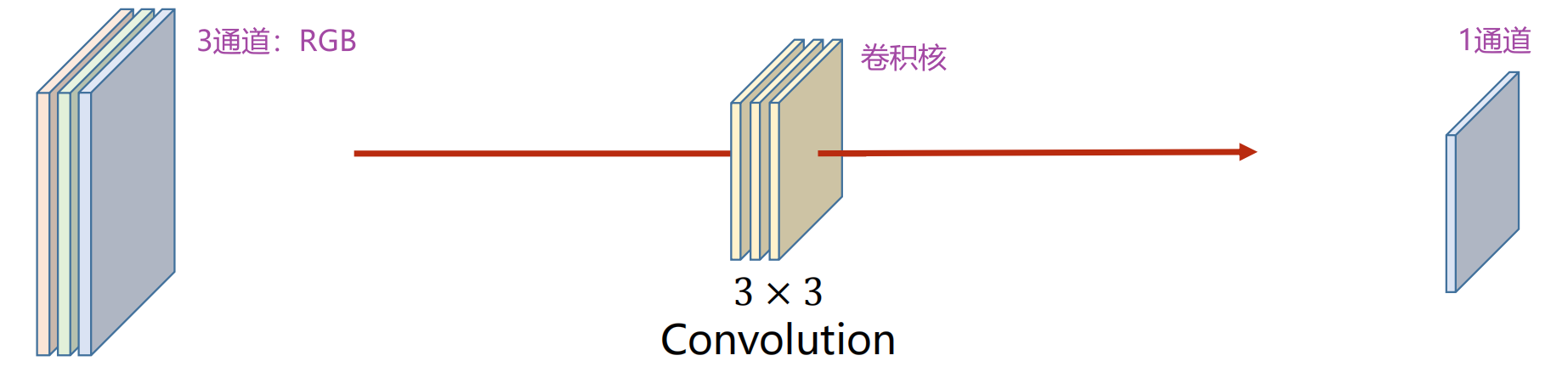

• C×W×H 通过 1×1 卷积，变为 1×W×H
• 若希望输出的通道数为m，则使用m个 3个1×1卷积 叠加在一起的卷积

输出中的每一个元素，都包含了输入通道所有相同位置的信息（信息融合）

Why 1×1 Convolution

1×1 卷积又叫 Network in Network

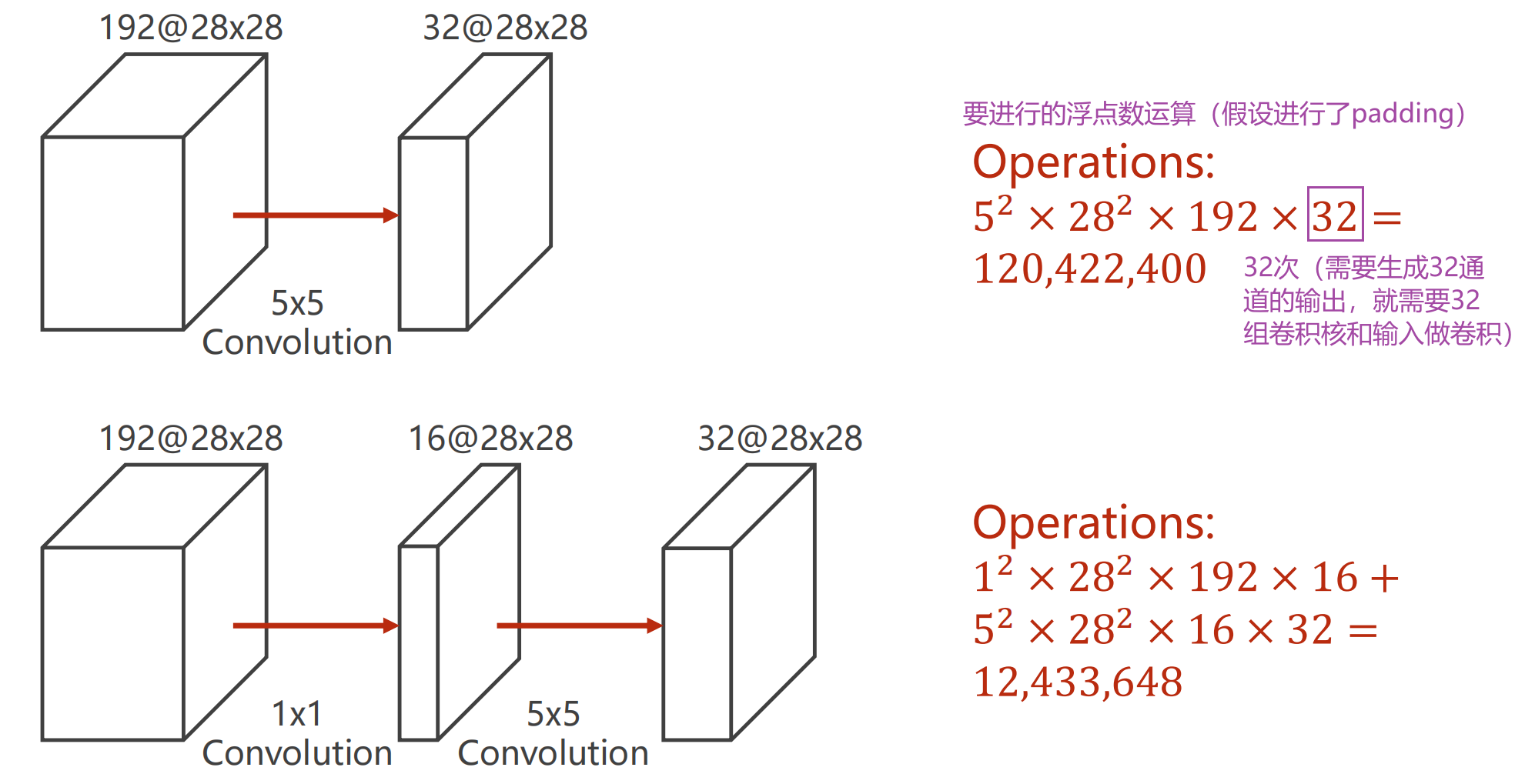

• 运算量降低：如图，运算量只有以前的十分之一
• 改变通道数量

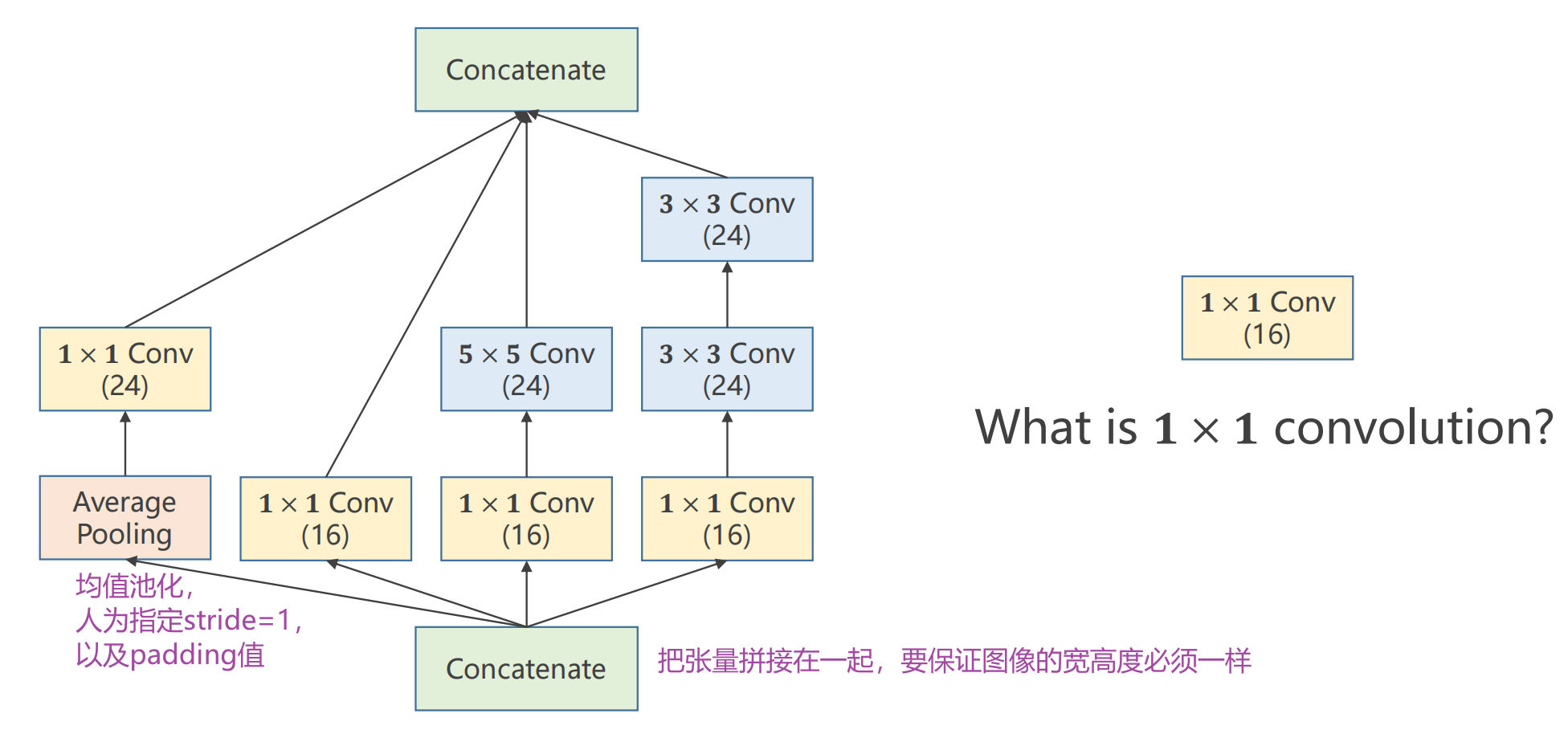

Inception Module 的实现

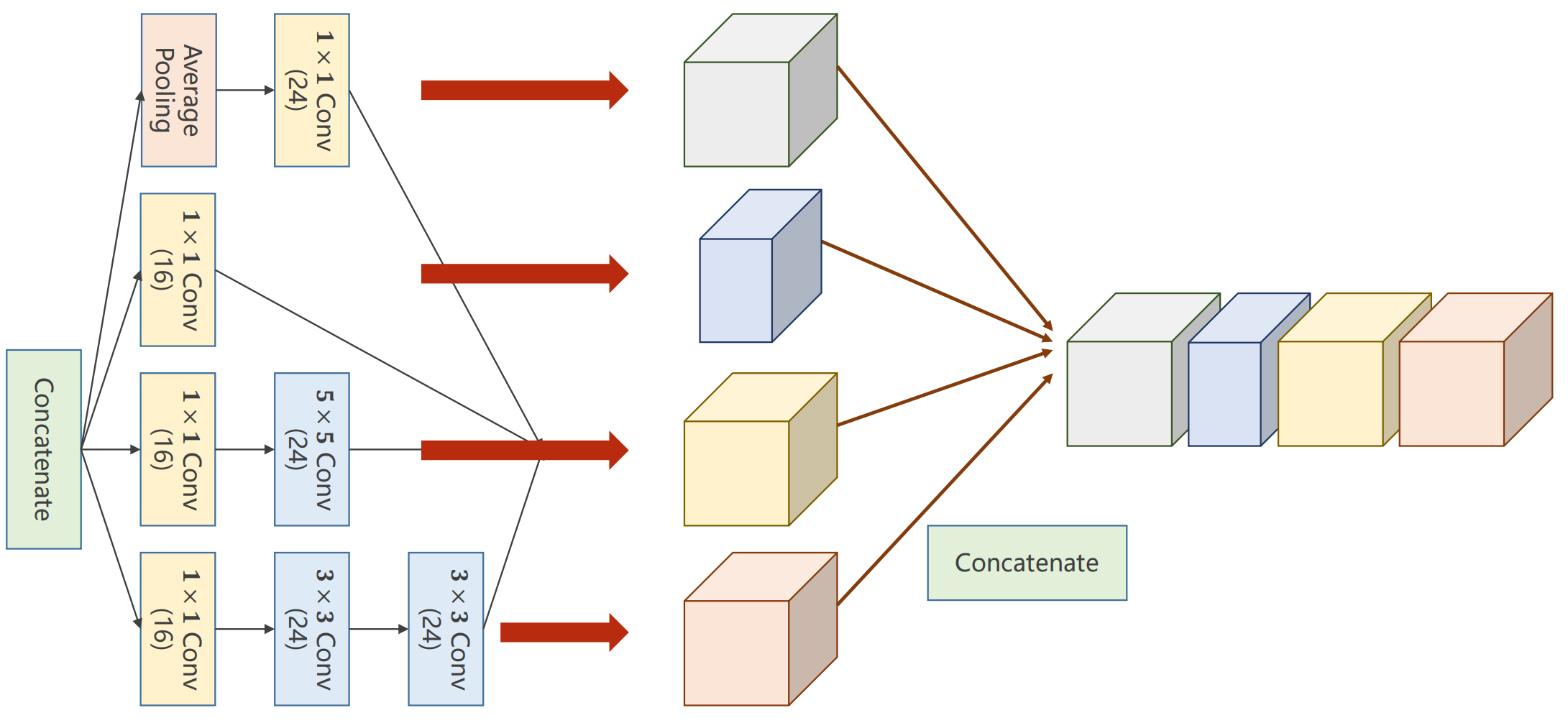

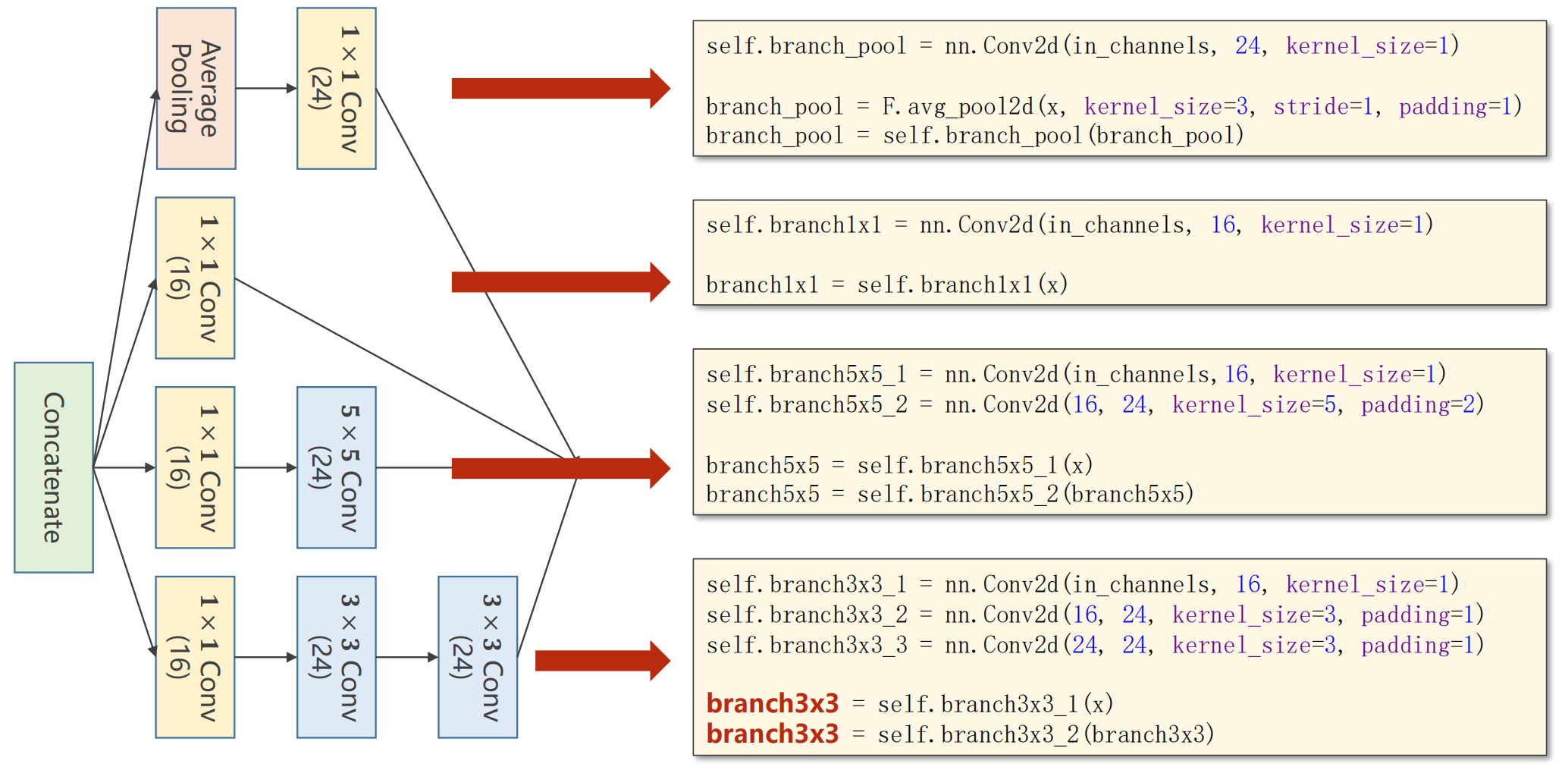

（1）4条分支

4个分支 (B,C,W,H) 只有C不一样，它们的通道数分别为：24、16、24、24

括号里的数字为 输出通道数 4条分支

代码：

import torch
import torch.nn as nn
from torch.nn import Conv2d

# 第一条分支
# init
self.branch_pool = nn.Conv2d(in_channels,24,kernel_size=1)
# forward
branch_pool = F.avg_pool2d(x,kernel_size=3,stride=1,padding=1)  # 平均池化，要保证Average后图像的宽度和高度不变，因为最后四条输出要拼接
branch_pool = self.branch_pool(branch_pool)

# 第二条分支
self.branch1x1 = nn.Conv2d(in_channels,16,kernel_size=1)  # init
branch1x1 = self.branch1x1(x)  # forward

# 第三条分支
# init
self.branch5x5_1 = nn.Conv2d(in_channels,16,kernel_size=1)  # 输出16是下一个的输入
self.branch5x5_2 = nn.Conv2d(16,24,kernel_size=5,padding=2)  # 为了保证图像的H和W不变，padding=2
# forward
branch5x5 = self.branch5x5_1(x)
branch5x5 = self.branch5x5_2(branch5x5)

# 第四条分支
# init
self.branch3x3_1 = nn.Conv2d(in_channels,16,kernel_size=1)
self.branch3x3_2 = nn.Conv2d(16,24,kernel_size=3,padding=1)   # 注意输出通道与输入通道的匹配
self.branch3x3_3 = nn.Conv2d(24,24,kernel_size=3,padding=1)

# forward
branch3x3 = self.branch3x3_1(x)
branch3x3 = self.branch3x3_2(branch3x3)
branch3x3 = self.branch3x3_3(branch3x3)

（2）拼接 Concatenate

4条分支的输出沿着通道维度拼接在一起

代码：

outputs = [branch1x1,branch5x5,branch3x3,branch_pool]  # 列表
return torch.cat(outputs,dim=1)  # (b,c,w,h) dim=1表示c

--------------------------------------------------------------------------------------------------------------------------------

重点代码：

（1）Inception

把 Inception 抽象为类，构建网络时就可以调用

import torch
import torch.nn as nn
from torch.nn import Conv2d

# Inception
class InceptionA(nn.Module):
    # 初始输入通道并未写死，作为构造函数里初始化的参数，目的是为了实例化时可指明输入通道
    def __init__(self,in_channels):
        super(InceptionA,self).__init__()
        # 分支1
        self.branch_pool = nn.Conv2d(in_channels,24,kernel_size=1)
        # 分支2
        self.branch1x1 = nn.Conv2d(in_channels,16,kernel_size=1)
        # 分支3
        self.branch5x5_1 = nn.Conv2d(in_channels,16,kernel_size=1)
        self.branch5x5_2 = nn.Conv2d(16,24,kernel_size=5,padding=2)
        # 分支4
        self.branch3x3_1 = nn.Conv2d(in_channels,16,kernel_size=1)
        self.branch3x3_2 = nn.Conv2d(16,24,kernel_size=3,padding=1)
        self.branch3x3_3 = nn.Conv2d(24,24,kernel_size=3,padding=1)
    def forward(self,x):
        # 分支1
        branch_pool = F.avg_pool2d(x,kernel_size=3,stride=1,padding=1)
        branch_pool = self.branch_pool(branch_pool)
        # 分支2
        branch1x1 = self.branch1x1(x)
        # 分支3
        branch5x5 = self.branch5x5_1(x)
        branch5x5 = self.branch5x5_2(branch5x5)
        # 分支4
        branch3x3 = self.branch3x3_1(x)
        branch3x3 = self.branch3x3_2(branch3x3)
        branch3x3 = self.branch3x3_3(branch3x3)

        outputs = [branch1x1,branch5x5,branch3x3,branch_pool]
        return torch.cat(outputs,dim=1)

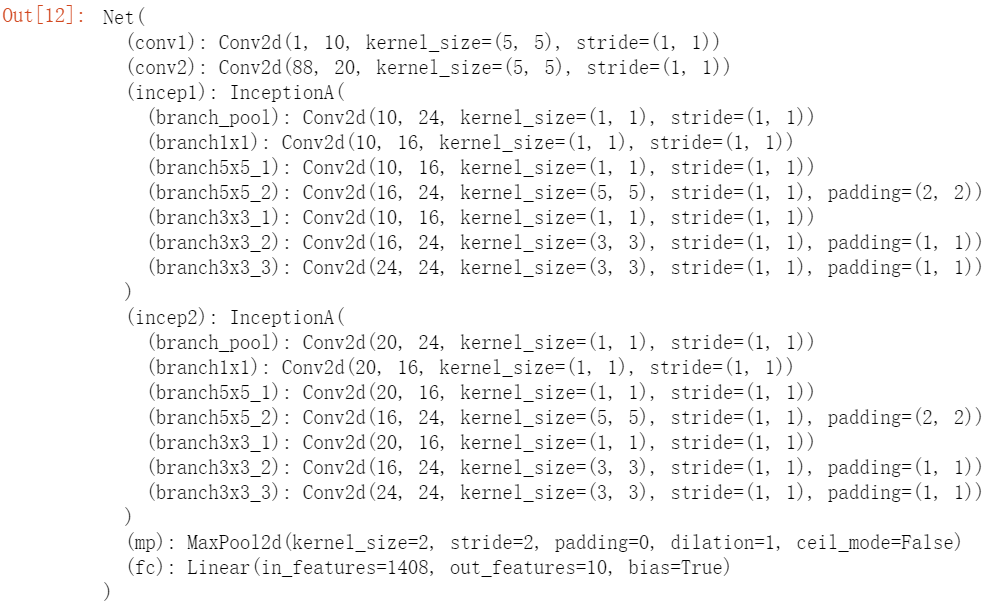

（2）用2个Inception模块

# 用2个Inception模块
class Net(nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.conv1 = nn.Conv2d(1,10,kernel_size=5)
        self.conv2 = nn.Conv2d(88,20,kernel_size=5)  # 88是由incep1来的

        self.incep1 = InceptionA(in_channels=10)
        self.incep2 = InceptionA(in_channels=20)

        self.mp = nn.MaxPool2d(2)     # 经过MaxPooling后图像的宽高度一直在减小
        self.fc = nn.Linear(1408,10)  # fc 全连接

    def forward(self,x):
        in_size = x.size(0)
        x = F.relu(self.mp(self.conv1(x)))  # 卷积—>池化—>relu
        x = self.incep1(x)  # 输入通道=10，输出通道=88（三个分支输出通道为24，一个为16，所以为24×3+16=88）
        x = F.relu(self.mp(self.conv2(x))) # 输入88，输出20
        x = self.incep2(x)  # 输出88
        x = x.view(in_size,-1)  # 变为向量
        x = self.fc(x)  # 全连接做分类
        return x

• 1408怎么来的？ 根据MNIST数据集28×28的宽度和高度，经过网络后，到fc层，inception2层的输出每张图像包含1408个元素
• 如何计算得到1408？ 开发中实际不去计算（为了保证网络不出错），而是在定义模块时先去掉3行：

  self.fc = nn.Linear(1408,10)

  x = x.view(in_size,-1)
  x = self.fc(x)

  根据输入构造MNIST大小的随机张量输入，实例化后计算一下，看输出的size即可

--------------------------------------------------------------------------------------------------------------------------------

完整代码：

# 0.导包
import torch
from torchvision import transforms   # 对图像进行原始处理的工具
from torchvision import datasets
from torch.utils.data import DataLoader
import torch.nn.functional as F   # 为了使用函数 relu()
import torch.optim as optim   # 为了构建优化器

# 1.准备数据
batch_size = 64
transform = transforms.Compose([transforms.ToTensor(),   # PIL Image 转换为 Tensor
                                transforms.Normalize((0.1307, ),(0.3081, ))])  # 归一化到0-1分布，其中mean=0.1307，std=0.3081

train_dataset = datasets.MNIST(root='../dataset/mnist',train=True,download=True,transform=transform)
train_loader = DataLoader(train_dataset,shuffle=True,batch_size=batch_size)

test_dataset = datasets.MNIST(root='../dataset/mnist',train=False,download=True,transform=transform)
test_loader = DataLoader(test_dataset,shuffle=False,batch_size=batch_size)

import torch
import torch.nn as nn
from torch.nn import Conv2d

# Inception
class InceptionA(nn.Module):
    # 初始输入通道并未写死，作为构造函数里初始化的参数，目的是为了实例化时可指明输入通道
    def __init__(self,in_channels):
        super(InceptionA,self).__init__()
        # 分支1
        self.branch_pool = nn.Conv2d(in_channels,24,kernel_size=1)
        # 分支2
        self.branch1x1 = nn.Conv2d(in_channels,16,kernel_size=1)
        # 分支3
        self.branch5x5_1 = nn.Conv2d(in_channels,16,kernel_size=1)
        self.branch5x5_2 = nn.Conv2d(16,24,kernel_size=5,padding=2)
        # 分支4
        self.branch3x3_1 = nn.Conv2d(in_channels,16,kernel_size=1)
        self.branch3x3_2 = nn.Conv2d(16,24,kernel_size=3,padding=1)
        self.branch3x3_3 = nn.Conv2d(24,24,kernel_size=3,padding=1)
    def forward(self,x):
        # 分支1
        branch_pool = F.avg_pool2d(x,kernel_size=3,stride=1,padding=1)
        branch_pool = self.branch_pool(branch_pool)
        # 分支2
        branch1x1 = self.branch1x1(x)
        # 分支3
        branch5x5 = self.branch5x5_1(x)
        branch5x5 = self.branch5x5_2(branch5x5)
        # 分支4
        branch3x3 = self.branch3x3_1(x)
        branch3x3 = self.branch3x3_2(branch3x3)
        branch3x3 = self.branch3x3_3(branch3x3)

        outputs = [branch1x1,branch5x5,branch3x3,branch_pool]
        return torch.cat(outputs,dim=1)

# 2.设计模型，用2个Inception模块
class Net(nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.conv1 = nn.Conv2d(1,10,kernel_size=5)
        self.conv2 = nn.Conv2d(88,20,kernel_size=5)  # 88是由incep1来的

        self.incep1 = InceptionA(in_channels=10)
        self.incep2 = InceptionA(in_channels=20)

        self.mp = nn.MaxPool2d(2)     # 经过MaxPooling后图像的宽高度一直在减小
        self.fc = nn.Linear(1408,10)  # fc 全连接

    def forward(self,x):
        in_size = x.size(0)
        x = F.relu(self.mp(self.conv1(x)))  # 卷积—>池化—>relu
        x = self.incep1(x)  # 输入通道=10，输出通道=88（三个分支输出通道为24，一个为16，所以为24×3+16=88）
        x = F.relu(self.mp(self.conv2(x))) # 输入88，输出20
        x = self.incep2(x)  # 输出88
        x = x.view(in_size,-1)  # 变为向量
        x = self.fc(x)  # 全连接做分类
        return x

model = Net()

device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")  # cuda:0 表示第一块显卡，取决于显卡的数量
model.to(device)

# 3.构建损失和优化器
criterion = torch.nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(),lr=0.01,momentum=0.5)

# 4.训练
def train(epoch):   # 把一轮循环封装到函数里
    running_loss = 0
    for batch_idx, data in enumerate(train_loader,0):
        inputs,target = data
        inputs,target = inputs.to(device),target.to(device)
        optimizer.zero_grad()

        # 前馈 反馈 更新
        outputs = model(inputs)
        loss = criterion(outputs,target)
        loss.backward()
        optimizer.step()

        running_loss += loss.item()
        if batch_idx % 300 == 299:  # 每300批量输出一次
            print('[%d,%5d]loss: %.3f' % (epoch+1,batch_idx+1,running_loss/2000))
            running_loss = 0

# 5.测试
epoch_list = []
accuracy_list = []

def test():
    correct = 0
    total = 0
    with torch.no_grad():
        for data in test_loader:
            inputs,target = data
            inputs,target = inputs.to(device),target.to(device)
            outputs = model(inputs)
            _,predicted = torch.max(outputs.data,dim=1)  # 求每一行里max的下标，对应着分类，其中dim=1为行，dim=0为列
            total += target.size(0)  # (N,1)，取N
            correct += (predicted == target).sum().item()
    print('Accuracy on test set: %d %% [%d/%d]' %(100*correct/total,correct,total))
    accuracy_list.append(correct/total)

if __name__ == '__main__':
    for epoch in range(10):
        train(epoch)
        test()
        epoch_list.append(epoch)



性能提高不多的主要原因：最后的全连接层层数较少，但是怎么改变卷积层来提高性能才是最主要的

import matplotlib.pyplot as plt
plt.plot(epoch_list,accuracy_list)
plt.ylabel('Accuracy')
plt.xlabel('Epoch')
plt.grid()
plt.show()

test 训练曲线

图中可以看出 Accuracy 最大值并不在最后一轮，所以：

• 训练神经网络时不是训练轮数越多越好，可能会过拟合，观察 test 决定网络训练多少轮合适
• 若某一次测试集准确率达峰值，将当前网络的参数做备份、存盘，这便是泛化性能最好的网络

---------------------------------------------------------------------------------------------------------------------------------

ResNet

把 3×3 卷积一直堆下去，性能会不会变好？

结果发现：20层卷积比56层卷积性能要好

可能原因：梯度消失

• 反向传播：链式法则把一连串的梯度乘起来
• 若梯度都小于1，连乘后梯度g趋于0
• 权重更新公式：w = w - αg，若g趋于0，则w得不到更新，离输入较近的块没法得到充分训练

解决梯度消失的方法：加锁、逐层训练。但由于深度学习里层数太多，难以用该方法训练。故有了ResNet 的提出

---------------------------------------------------------------------------------------------------------------------------------

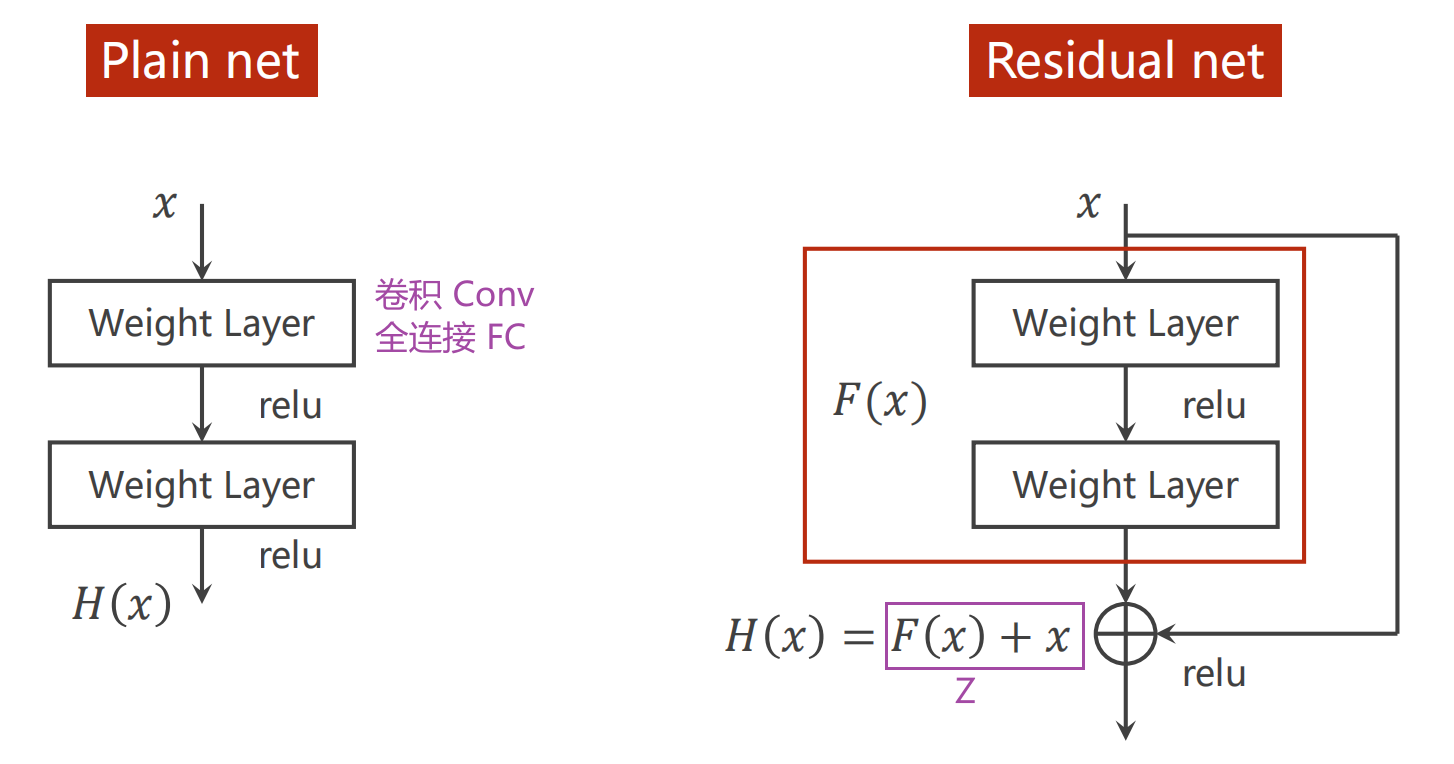

Deep Residual Learning

Residual net

• 先和x相加（输出与x的输入的张量维度：C、H、W必须都一样，才能相加），再激活
• 解决梯度消失的问题，离输入近的那些层能得到充分的训练

Residual Network

残差网络的两种结构：

• 串型
• 跳连接（两个一组）

颜色切换表明图像输入的宽高度发生了变化

x 经过最大池化层可以转化为同样大小

--------------------------------------------------------------------------------------------------------------------------------

简单利用残差块的网络

kernel_size为5时，经过卷积后，图像的宽高度各减小4个单位

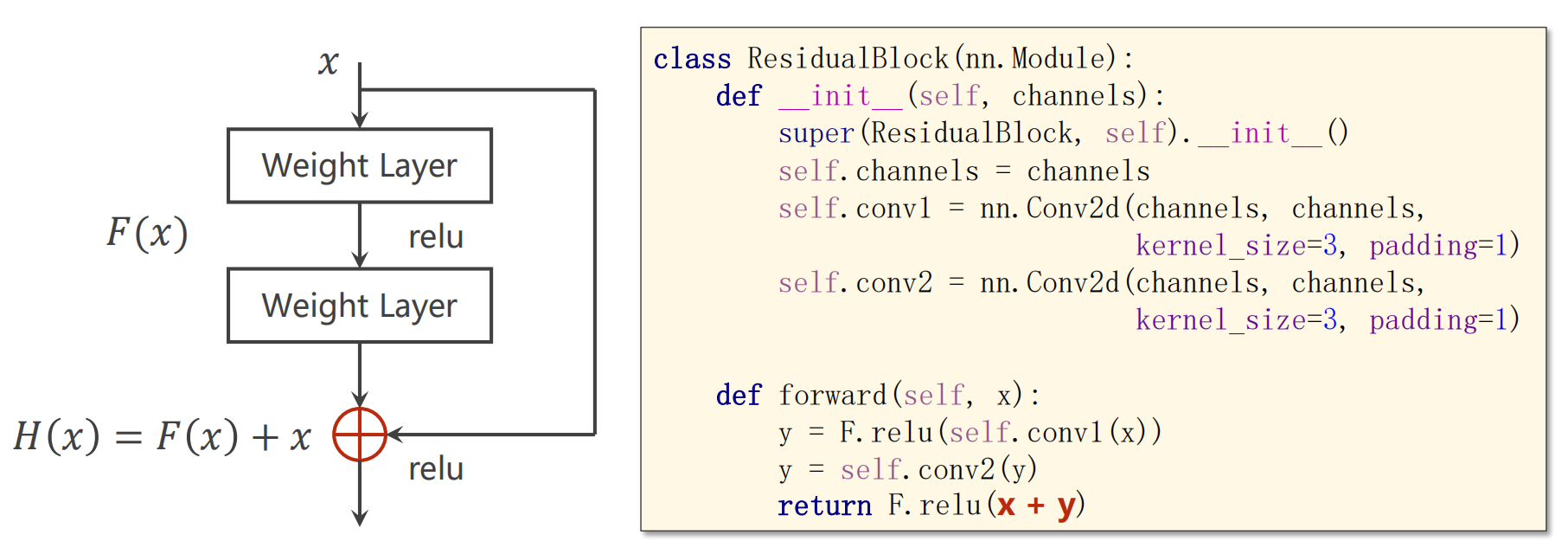

Weight Layer：

• 第一个 Weight Layer：先卷积再激活
• 第二个 Weight Layer：先卷积，再加x，最后激活（卷积层输入、输出通道要与x保持一致）

import torch
import torch.nn as nn
from torch.nn import Conv2d

class ResidualBlock(nn.Module):
    def __init__(self,channels):
        super(ResidualBlock,self).__init__()
        self.channels = channels
        self.conv1 = nn.Conv2d(channels,channels,kernel_size=3,padding=1)   # padding=1是为了保证图像输出大小不变（因为卷积核为3，所以3整除2为1）
        self.conv2 = nn.Conv2d(channels,channels,kernel_size=3,padding=1)
    def forward(self,x):
        y = F.relu(self.conv1(x))
        y = self.conv2(y)
        return F.relu(x+y)  # 即F(x)+x，注意是先求和再激活

利用2个 residual block 实现简单的残差网络

class Net(nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.conv1 = nn.Conv2d(1,16,kernel_size=5)
        self.conv2 = nn.Conv2d(16,32,kernel_size=5)
        self.mp = nn.MaxPool2d(2)

        self.rblock1 = ResidualBlock(16)  # 括号里的数字是输入维度
        self.rblock2 = ResidualBlock(32)

        self.fc = nn.Linear(512,10)

    def forward(self,x):
        in_size = x.size(0)
        x = self.mp(F.relu(self.conv1(x)))
        x = self.rblock1(x)
        x = self.mp(F.relu(self.conv2(x)))
        x = self.rblock2(x)
        x = view(in_size,-1)
        x = self.fc(x)
        return x

注意事项：

• 网络结构非常复杂时，可以用新的类去封装它。若有不同的运行分支，可以分开计算，最后拼接到一起

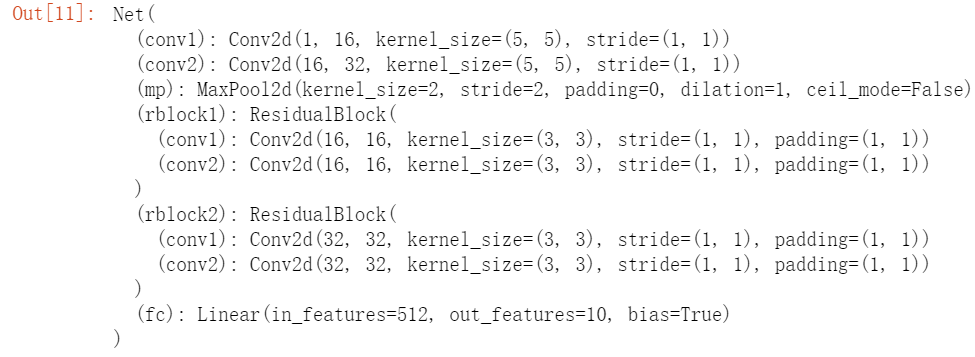

• 构造网络时的超参数及网络里的 size 要算出来，但若想检验结果是否算的都对，可以创建完网络后，写一个简单的测试方法，先把其他行注释掉，看输出结果和预期的张量大小是否一致
• 逐步式渐增（增量式开发网络）：渐渐增加网络的规模，保证每一步加上一个新的模块后，输出张量都是对的（保持每一层的结构符合预期）

完整代码：

# 0.导包
import torch
from torchvision import transforms   # 对图像进行原始处理的工具
from torchvision import datasets
from torch.utils.data import DataLoader
import torch.nn.functional as F   # 为了使用函数 relu()
import torch.optim as optim   # 为了构建优化器

# 1.准备数据
batch_size = 64
transform = transforms.Compose([transforms.ToTensor(),   # PIL Image 转换为 Tensor
                                transforms.Normalize((0.1307, ),(0.3081, ))])  # 归一化到0-1分布，其中mean=0.1307，std=0.3081

train_dataset = datasets.MNIST(root='../dataset/mnist',train=True,download=True,transform=transform)
train_loader = DataLoader(train_dataset,shuffle=True,batch_size=batch_size)

test_dataset = datasets.MNIST(root='../dataset/mnist',train=False,download=True,transform=transform)
test_loader = DataLoader(test_dataset,shuffle=False,batch_size=batch_size)

# Residual Block
import torch.nn as nn
from torch.nn import Conv2d

class ResidualBlock(nn.Module):
    def __init__(self,channels):
        super(ResidualBlock,self).__init__()
        self.channels = channels
        self.conv1 = nn.Conv2d(channels,channels,kernel_size=3,padding=1)
        self.conv2 = nn.Conv2d(channels,channels,kernel_size=3,padding=1)
    def forward(self,x):
        y = F.relu(self.conv1(x))
        y = self.conv2(y)
        return F.relu(x+y)

# 2. 设计模型
class Net(nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.conv1 = nn.Conv2d(1,16,kernel_size=5)
        self.conv2 = nn.Conv2d(16,32,kernel_size=5)
        self.mp = nn.MaxPool2d(2)

        self.rblock1 = ResidualBlock(16)
        self.rblock2 = ResidualBlock(32)

        self.fc = nn.Linear(512,10)

    def forward(self,x):
        in_size = x.size(0)
        x = self.mp(F.relu(self.conv1(x)))
        x = self.rblock1(x)
        x = self.mp(F.relu(self.conv2(x)))
        x = self.rblock2(x)
        x = x.view(in_size,-1)
        x = self.fc(x)
        return x

model = Net()

device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")  # cuda:0 表示第一块显卡，取决于显卡的数量
model.to(device)

# 3.构建损失和优化器
criterion = torch.nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(),lr=0.01,momentum=0.5)

# 4.训练
def train(epoch):   # 把一轮循环封装到函数里
    running_loss = 0
    for batch_idx, data in enumerate(train_loader,0):
        inputs,target = data
        inputs,target = inputs.to(device),target.to(device)
        optimizer.zero_grad()

        # 前馈 反馈 更新
        outputs = model(inputs)
        loss = criterion(outputs,target)
        loss.backward()
        optimizer.step()

        running_loss += loss.item()
        if batch_idx % 300 == 299:  # 每300批量输出一次
            print('[%d,%5d]loss: %.3f' % (epoch+1,batch_idx+1,running_loss/2000))
            running_loss = 0

# 5.测试
epoch_list = []
accuracy_list = []

def test():
    correct = 0
    total = 0
    with torch.no_grad():
        for data in test_loader:
            inputs,target = data
            inputs,target = inputs.to(device),target.to(device)
            outputs = model(inputs)
            _,predicted = torch.max(outputs.data,dim=1)  # 求每一行里max的下标，对应着分类，其中dim=1为行，dim=0为列
            total += target.size(0)  # (N,1)，取N
            correct += (predicted == target).sum().item()
    print('Accuracy on test set: %d %% [%d/%d]' %(100*correct/total,correct,total))
    accuracy_list.append(correct/total)

if __name__ == '__main__':
    for epoch in range(10):
        train(epoch)
        test()
        epoch_list.append(epoch)



import matplotlib.pyplot as plt
plt.plot(epoch_list,accuracy_list)
plt.ylabel('Accuracy')
plt.xlabel('Epoch')
plt.grid()
plt.show()

---------------------------------------------------------------------------------------------------------------------------------

Exercise

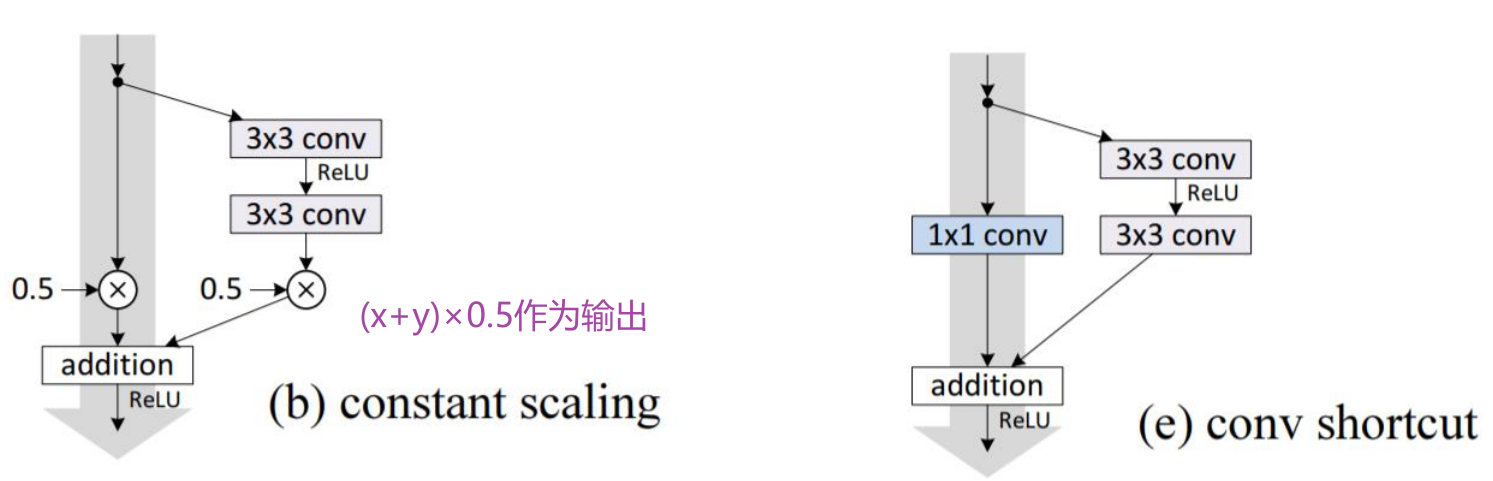

1、He K, Zhang X, Ren S, et al. Identity Mappings in Deep Residual Networks[C]

• 有关 residual block 块的设计

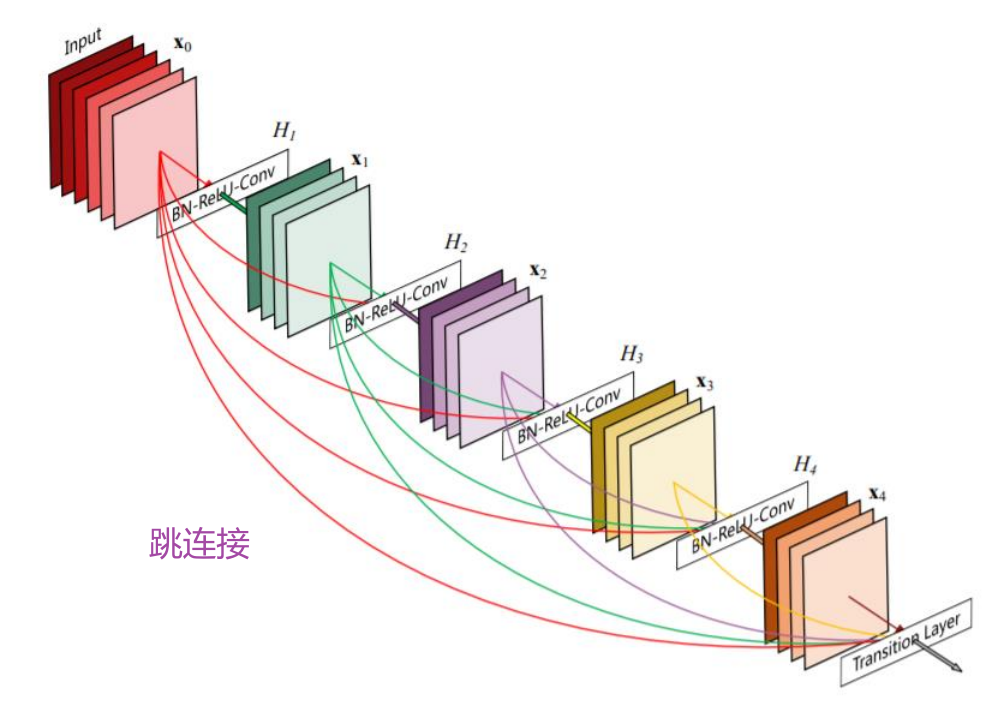

2、Huang G, Liu Z, Laurens V D M, et al. Densely Connected Convolutional Networks[J]. 2016:2261-2269.

• DenseNet

--------------------------------------------------------------------------------------------------------------------------------

接下来的路怎么走

1. 理论角度深入理解，从数学和工程学角度，推荐《深度学习》花书
2. 阅读 pytorch 文档（API Reference），通读一遍
3. 复现经典工作，光下载代码并跑题只是会配置环境，完全不足够，需要循环读代码和写代码的过程（读代码需要读系统架构，包括训练架构、测试架构、数据读取、损失函数构建等等）
4. 扩充视野，读相关领域论文，组装小模块
