【vivado UG学习】Synthesis策略学习

lu-ming.xyz 发布时间：2021-08-24 16:09:59 ，浏览量：0

1.1 综合方法
1.2 使用Sythesis
- 1.2.1 Sythesis设置
- 1.2.2 创建运行策略
- 1.2.3 控制文件编译顺序
1.2 运行Synthesis
- 1.2.1 使用Tcl运行Synthesis
- 1.2.2 RTL synthesis的多线程处理
参考文档

综合是将rtl指定的设计转换为门级表示的过程

1.1 综合方法

Vivado，可以：

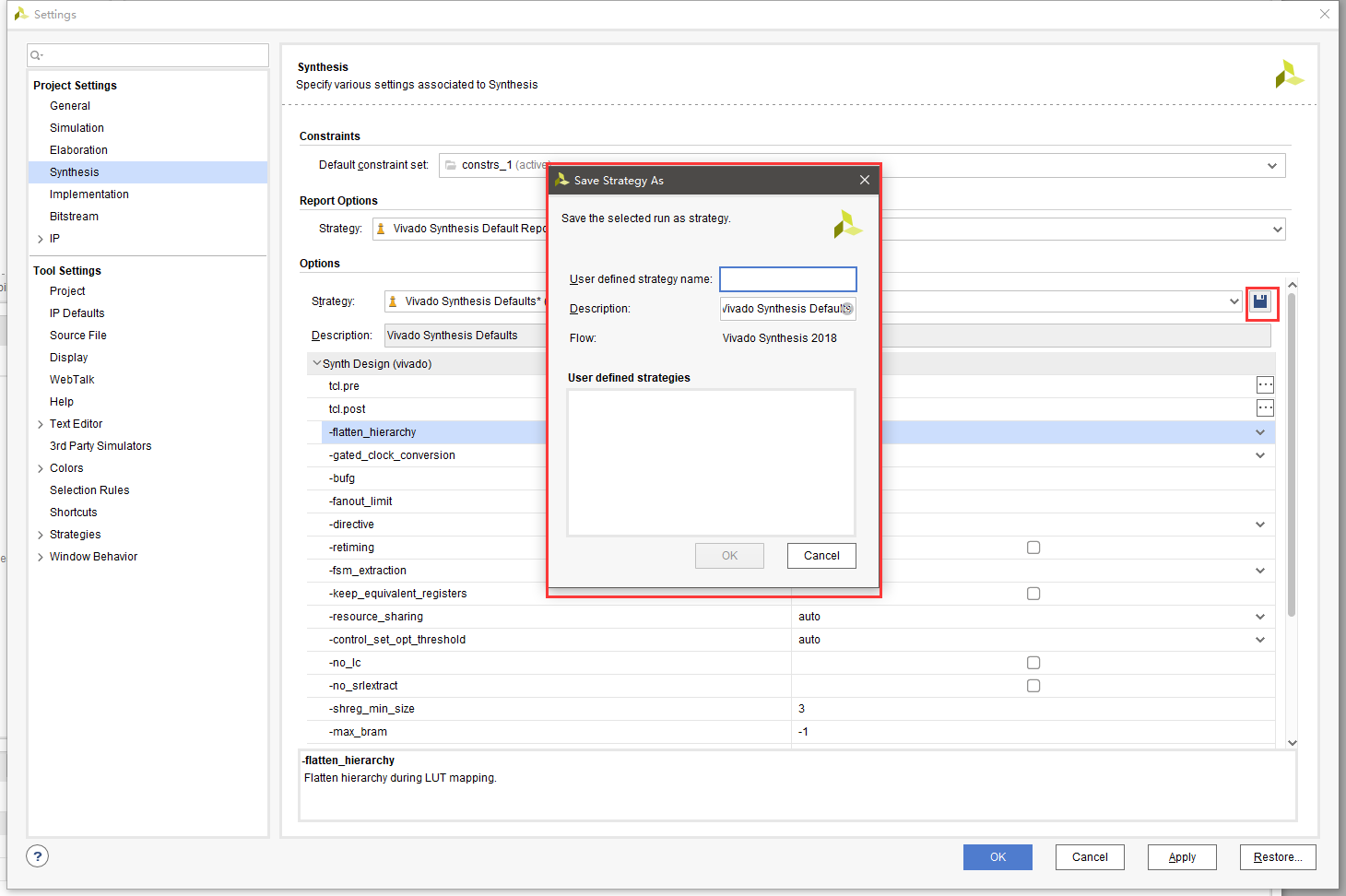

创建以及保存策略。策略是命令选项的配置，您可以将其应用于设计运行以进行综合或实现。
对综合和实现运行进行排队，以便在多处理器机器上顺序或同时运行。
监视综合或时间过程，查看log报告。

1.2 使用Sythesis 1.2.1 Sythesis设置

在这里插入图片描述

Constraints(约束)：选择默认的约束设置，对应工程种添加了的.XDC文件。包含两种类型的约束：
1. Physical constraints: 物理约束。包含引脚布置、cells（如RAMs,LUTs,Flip-Flops）的布置、器件配置相关设置。
2. Timing constraints: 时序约束。定义设计的频率要求，如果没有要求，Vivado仅对wire的长度和布局进行优化。

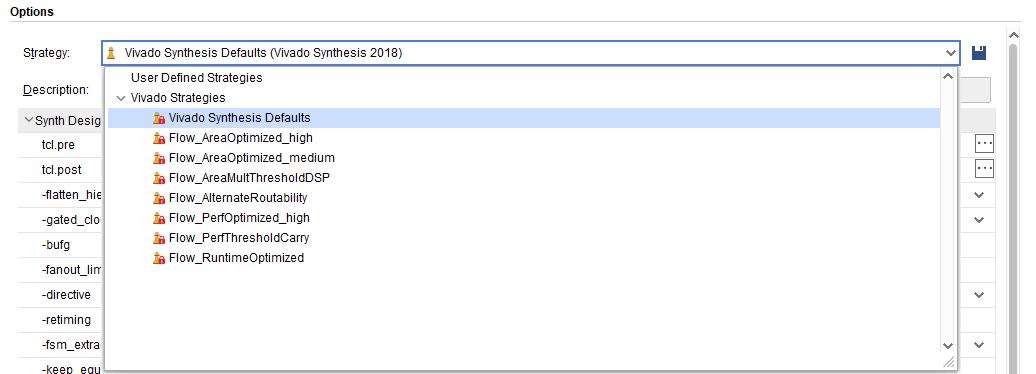

Options-Strategy选项：有一些已经定义好的策略可选，自己选择定义的策略。

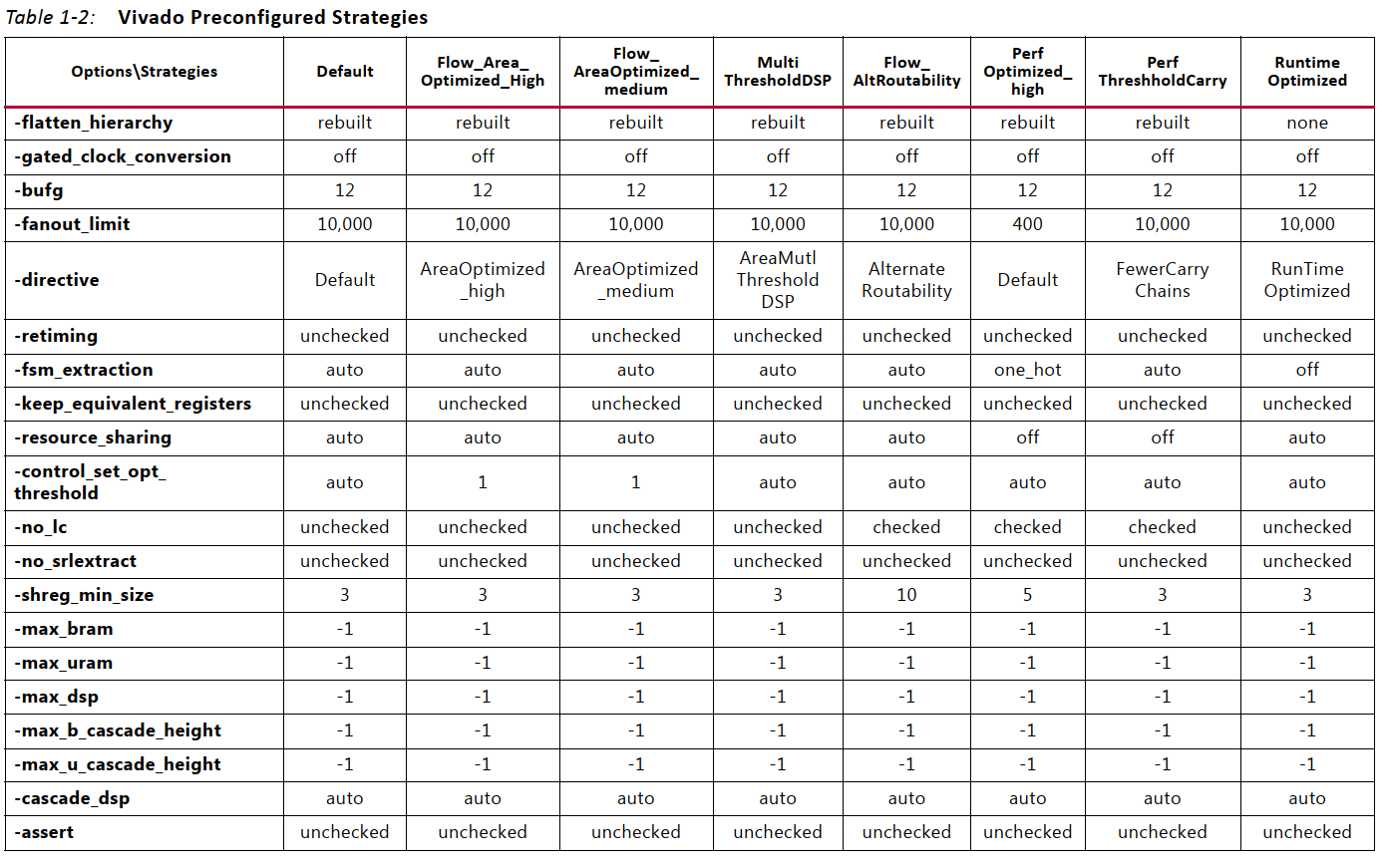

各策略选项的默认值：

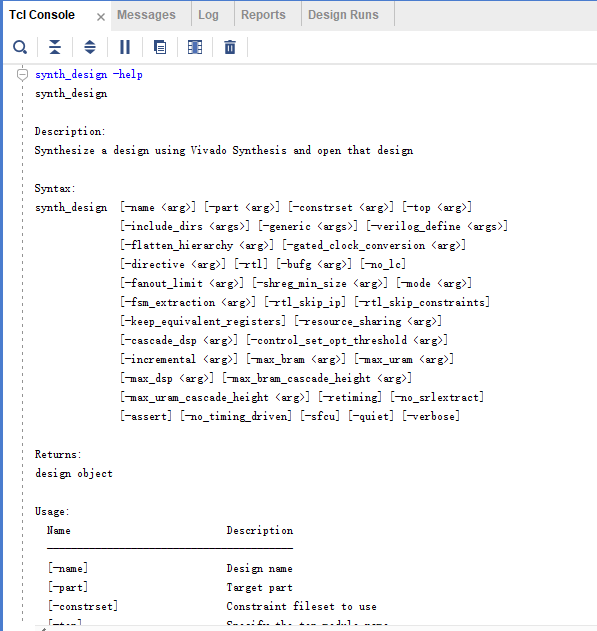

策略的选项：

-flatten_hierarchy:确定Vivado合成如何控制层次结构。
1. full: 指示工具将层次结构完全变平，只留下顶层。
2. none：指示合成工具永远不要把层次结构变平。合成的输出与原RTL具有相同的层次结构。
3. rebuilt：当设置为rebuild时，合成工具可以将层次结构扁平化，执行合成，然后基于原始RTL重建层次结构。这个值允许跨边界优化的QoR好处，其最终层次结构与RTL类似，便于分析。
-gated_clock_conversion: 是否转换时钟逻辑为门控时钟。
-bufg：控制工具在设计中推断的bufg数量。当设计网表中的其他bufg对合成过程不可见时，Vivado设计工具才会使用这个选项。
-fanout_limit: 指定信号在开始复制逻辑之前必须驱动的负载数。也就是扇出的最大值。这个全局限制是一个通用指南，当工具确定它是必要的时，它可以忽略这个选项。注意:-fanout_limit开关不影响控制信号(如设置，复位，时钟使能)，如果需要，使用MAX_FANOUT复制这些信号。

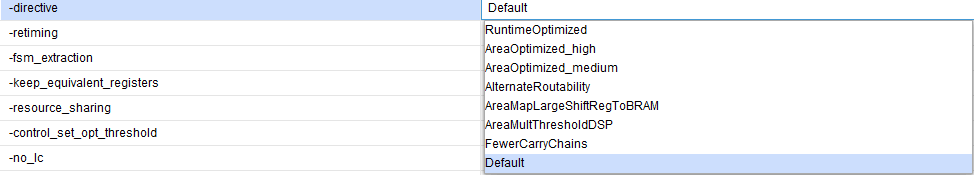

-directive: 替换-effort_level选项。指定后，运行此选项Vivado综合与不同的优化。
1. Default:
2. RuntimeOptimized: 运行时间最优化。即减少时序优化和RTL优化以减少综合的运行时间。
3. AreaOptimized_high: 执行的面积优化，包含强制三值加法器（ternary adder）的实现，改变比较器中是否应用进位链的阈值，实现area-optimized多路复用器。
4. AreaOptimized_medium: 执行的面积优化，包含更改是否执行控制集优化的阈值，强制三值加法器（ternary adder）的实现，降低推断为DSP块时的乘数的阈值，移动移位寄存器到BRAM，降低在比较器中应用进位链的阈值，实现area-optimized多路复用器。
5. AlternateRoutability: 改进路由能力的算法集(少使用MUXFs和CARRYs)。
6. AreaMapLargeShiftRegToBRAM: 检测大移位寄存器并使用专用块RAM实现它们。
7. AreaMultThresholdDSP: 降低推断为DSP块实现的阈值。
8. FewerCarryChains: 提高【使用lut而不是进位链】的操作数大小阈值。
-retiming: 是否通过【组合门或lut】自动移动寄存器来改善【时钟内顺序路径的电路性能(寄存器平衡)】。它保持电路的原始行为和延迟，不需要更改RTL文件，默认值是OFF。
-fsm_extraction: 控制Sythesis如何提取和映射有限状态机。
-keep_equivalent_registers: 防止合并具有相同输入逻辑的寄存器。
-resource_sharing: 设置不同信号间算术运算的共享。值：auto, on和off。auto设置是否共享取决于设计的时序。
control_set_opt_threshold: 设置将clock enable 优化为较低数量的控制信号集（control set）的门限。auto：根据选择的器件自动选择一个值。当控制信号的扇出数小于给定的值时，工具合并control sets到寄存器D端输入。如果控制信号扇出高于设置值，工具试图让该控制信号信号驱动寄存器上的control_set_pin，也就是实际的控制引脚。支持任何正整数值。但IDE最大可选16，如果选0，则禁用此项优化。【20211123修正】
-no_lc: 关闭LUT组合。
-no_srlextract:关闭SRL提取，使它们实现为简单寄存器。
-shreg_min_size: 推断为SRLs的门限值。默认值为3，这设置了将推断为固定延迟链(静态SRL)的SRL 时顺序元素的数量。
-max_bram:描述设计中允许的最大block RAM数目。当设计中有黑盒子或第三方网表时，通常会使用这种方法，为这些网表节省空间。默认设置为-1表示工具选择指定部件允许的最大数量。
-max_uram: 设置设计中允许的UltraRAM (UltraScale®和UltraScale+™设备块ram)块的最大数量。默认设置为-1表示工具选择指定部件允许的最大数量。
-max_dsp:描述设计中允许的最大块DSP数量。通常在设计中有黑盒或第三方网表时使用，并允许使用这些网表。默认设置为-1表示工具选择指定部件允许的最大数量。
-max_bram_cascade_height: 控制工具可级联的最大BRAM数量。默认设置为-1表示工具选择指定部件允许的最大数量。
-max_uram_cascade_height:控制URAMs的最大数量(UltraScale+™设备UltraRAM块)，可以由工具级联。默认设置-1表示工具选择指定部件允许的最大数量。
-cascade_dsp: 控制如何在DSP块输出中实现加法器。默认情况下，DSP输出的和是使用块内置加法器链计算的。值树强制在结构中实现总和。取值为:auto、tree和force。默认为auto。
-no_timing_driven: (可选)禁用默认的timing driven 综合算法。这减少了synthesis时间，但忽略了timing对synthesis的影响。
-sfcu: 在单文件编译单元模式下运行synthesis。
-assert: 使VHDL断言语句得到评估。
tcl.pre tcl.post 设置综合前后执行的tcl脚本。
