以调通为目的，需要的准备有：
-
65444 - Xilinx PCI Express DMA Drivers and Software Guide Xilinx官网的一个问答，以前叫Answer65444,最近几天网页好像重新排版，统一只有数字代号了。 其中包含Linux和Windows平台下面的XDMA驱动。
- Linux平台驱动
- Windows平台驱动 我是在Linux下面进行调试的，Windows也试过了，但是驱动时好时坏，本来工程也是linux平台就暂时不测Windows平台了。
-
驱动中描述的硬件环境 官方描述支持的环境:
- 系统架构: x86_64
- Linux 内核: 3.10+
- RHEL/CentOS: 7.6, 7.7, 7.8, 7.9,8.1, 8.2
- Ubuntu: 16.04.5 LTS, 16.04.6 LTS 18.04.1 LTS, 18.04.2 LTS, 18.04.4 LTS3, 18.04.5 LTS 20.04 LTS, 20.04.1 LT
实测基于ubuntu18.04.4的 国产优化过的操作系统 ubuntukylin-18.04.4-enhanced-amd64 也都是支持的。

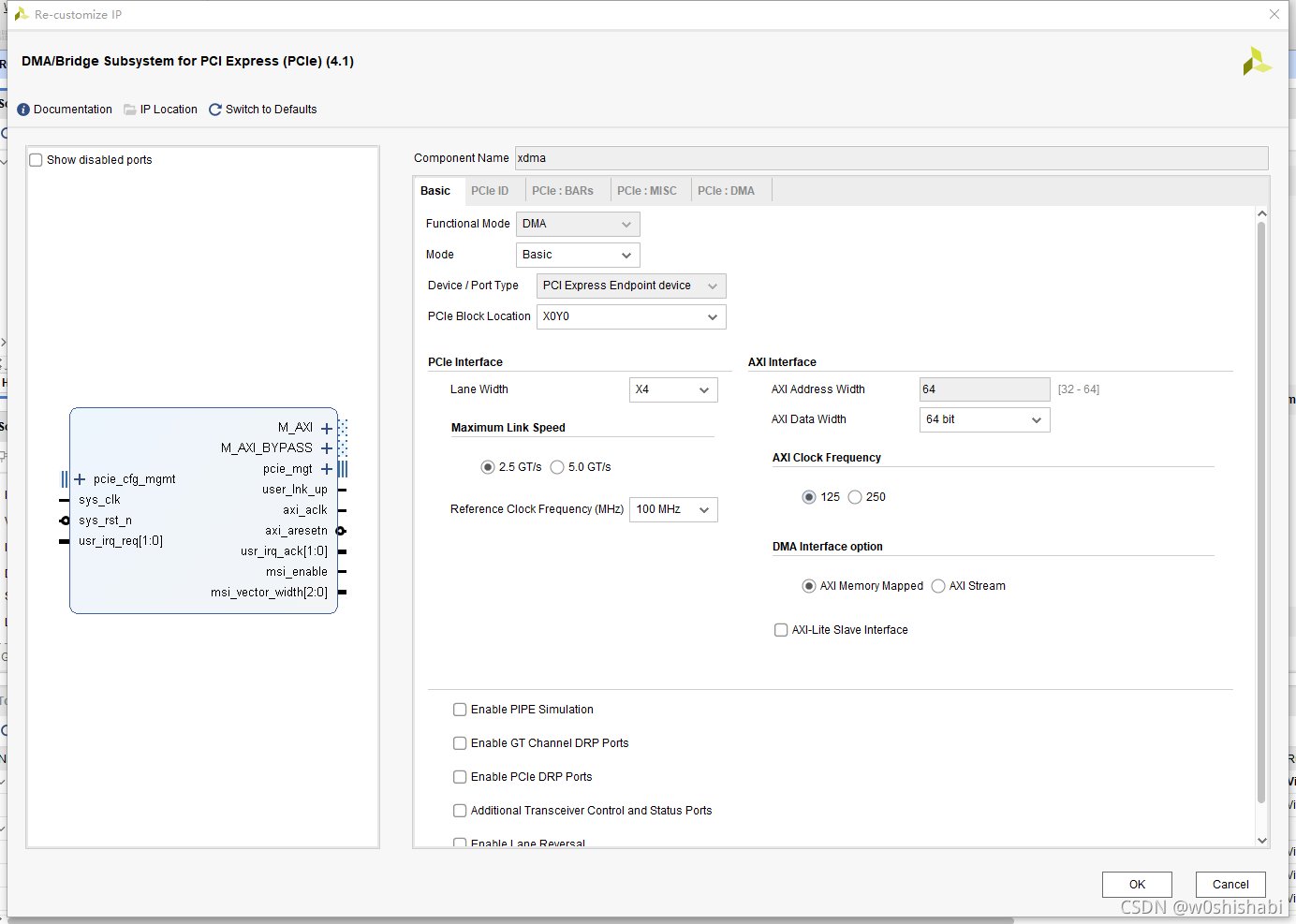

2 打开示例工程 2.1 IP核的配置简单描述一下我的配置：
page1：Basic
lane width,硬件决定 line speed、AXI DATA WIDTH与AXI Clock Frequency是有制约关系的，这个很好理解，在一定的链路速率下，数据位宽越大，数据对应的时钟就越慢。实际应用再满足链路速率的条件下，选择较小的时钟以满足时序收敛。
下面关于勾选的的全取消，满足功能的前提下越简单越好。

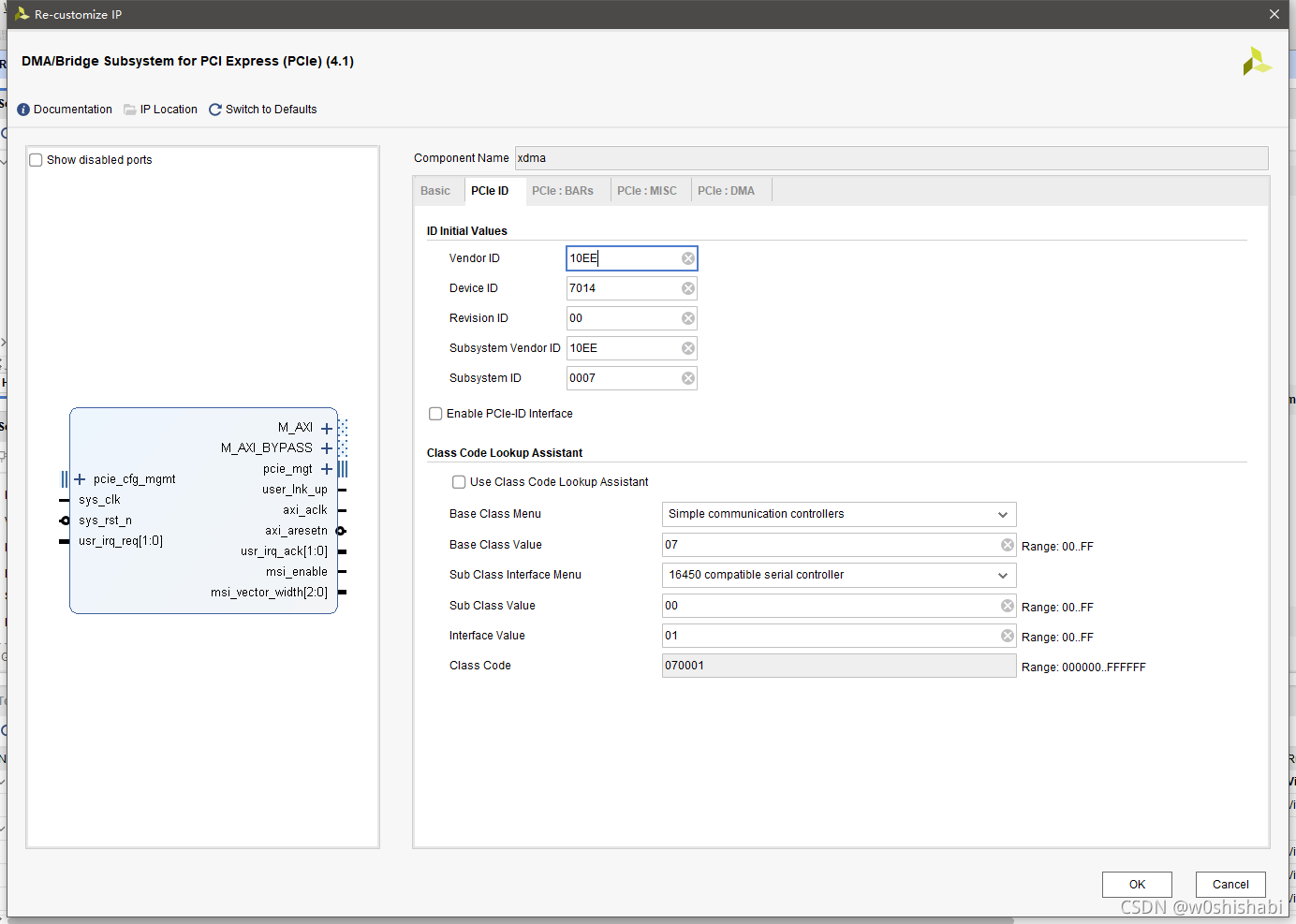

page2：PCIe ID
如果要使用Xilinx提供的驱动，供应商ID(Vender ID)不可以改，因为驱动与XIlinx供应商（0x10ee）对应。 Device ID可以改。 其余默认。
【20220117补充】：关于Device ID有效值的问题，可以在“dma_ip_drivers-master\XDMA\linux-kernel\readme.txt”文件中找到答案。 “dma_ip_drivers-master\dma_ip_drivers-master\XDMA\linux-kernel\xdma\xdma_mod.c”文件中通过以下格式来定义此驱动可识别的Device ID：{ PCI_DEVICE(0x10ee, 0x8038), },。我们要新增可识别的Device ID，在代码中加上即可，比如我需要增加Device ID为8030的设备，则在xdma_mod.c中pci_ids数组增加代码：{ PCI_DEVICE(0x10ee, 0x8030), },。注意更改源文件后要重新make编译驱动文件。 所有支持的Device ID如下：
static const struct pci_device_id pci_ids[] = {
{ PCI_DEVICE(0x10ee, 0x9048), },
{ PCI_DEVICE(0x10ee, 0x9044), },
{ PCI_DEVICE(0x10ee, 0x9042), },
{ PCI_DEVICE(0x10ee, 0x9041), },
{ PCI_DEVICE(0x10ee, 0x903f), },
{ PCI_DEVICE(0x10ee, 0x9038), },
{ PCI_DEVICE(0x10ee, 0x9028), },
{ PCI_DEVICE(0x10ee, 0x9018), },
{ PCI_DEVICE(0x10ee, 0x9034), },
{ PCI_DEVICE(0x10ee, 0x9024), },
{ PCI_DEVICE(0x10ee, 0x9014), },
{ PCI_DEVICE(0x10ee, 0x9032), },
{ PCI_DEVICE(0x10ee, 0x9022), },
{ PCI_DEVICE(0x10ee, 0x9012), },
{ PCI_DEVICE(0x10ee, 0x9031), },
{ PCI_DEVICE(0x10ee, 0x9021), },
{ PCI_DEVICE(0x10ee, 0x9011), },
{ PCI_DEVICE(0x10ee, 0x8011), },
{ PCI_DEVICE(0x10ee, 0x8012), },
{ PCI_DEVICE(0x10ee, 0x8014), },
{ PCI_DEVICE(0x10ee, 0x8018), },
{ PCI_DEVICE(0x10ee, 0x8021), },
{ PCI_DEVICE(0x10ee, 0x8022), },
{ PCI_DEVICE(0x10ee, 0x8024), },
{ PCI_DEVICE(0x10ee, 0x8028), },
{ PCI_DEVICE(0x10ee, 0x8031), },
{ PCI_DEVICE(0x10ee, 0x8032), },
{ PCI_DEVICE(0x10ee, 0x8034), },
{ PCI_DEVICE(0x10ee, 0x8038), },
{ PCI_DEVICE(0x10ee, 0x7011), },
{ PCI_DEVICE(0x10ee, 0x7012), },
{ PCI_DEVICE(0x10ee, 0x7014), },
{ PCI_DEVICE(0x10ee, 0x7018), },
{ PCI_DEVICE(0x10ee, 0x7021), },
{ PCI_DEVICE(0x10ee, 0x7022), },
{ PCI_DEVICE(0x10ee, 0x7024), },
{ PCI_DEVICE(0x10ee, 0x7028), },
{ PCI_DEVICE(0x10ee, 0x7031), },
{ PCI_DEVICE(0x10ee, 0x7032), },
{ PCI_DEVICE(0x10ee, 0x7034), },
{ PCI_DEVICE(0x10ee, 0x7038), },
{ PCI_DEVICE(0x10ee, 0x6828), },
{ PCI_DEVICE(0x10ee, 0x6830), },
{ PCI_DEVICE(0x10ee, 0x6928), },
{ PCI_DEVICE(0x10ee, 0x6930), },
{ PCI_DEVICE(0x10ee, 0x6A28), },
{ PCI_DEVICE(0x10ee, 0x6A30), },
{ PCI_DEVICE(0x10ee, 0x6D30), },
{ PCI_DEVICE(0x10ee, 0x4808), },
{ PCI_DEVICE(0x10ee, 0x4828), },
{ PCI_DEVICE(0x10ee, 0x4908), },
{ PCI_DEVICE(0x10ee, 0x4A28), },
{ PCI_DEVICE(0x10ee, 0x4B28), },
{ PCI_DEVICE(0x10ee, 0x2808), },
#ifdef INTERNAL_TESTING
{ PCI_DEVICE(0x1d0f, 0x1042), 0},
#endif
/* aws */
{ PCI_DEVICE(0x1d0f, 0xf000), },
{ PCI_DEVICE(0x1d0f, 0xf001), },
{0,}
};

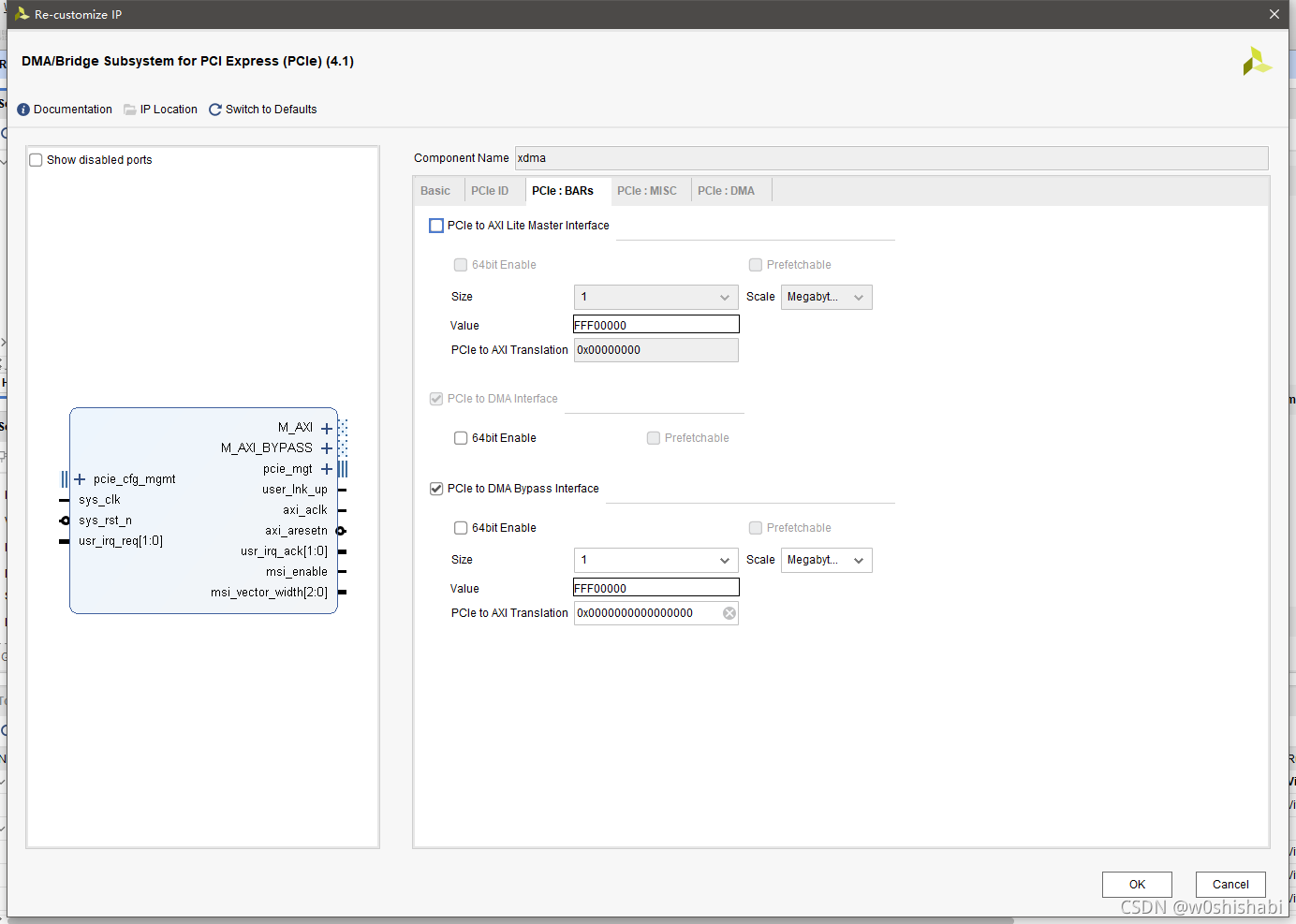

page3: PCIe BARs
基地址寄存器的配置（Base Address Register ），首先存储PCIe DMA的BAR是默认使能的。然后还使能了Bypass通道。
page4: PCIe MISC
User interrupts设置用户中断的数量，我设置为两个用户中断用于测试。这里的中断完全是我们自己决定含义以及自己使用的，不会影响基本的功能。 MSI与MSI-X不能同时使能。 其他默认即可。

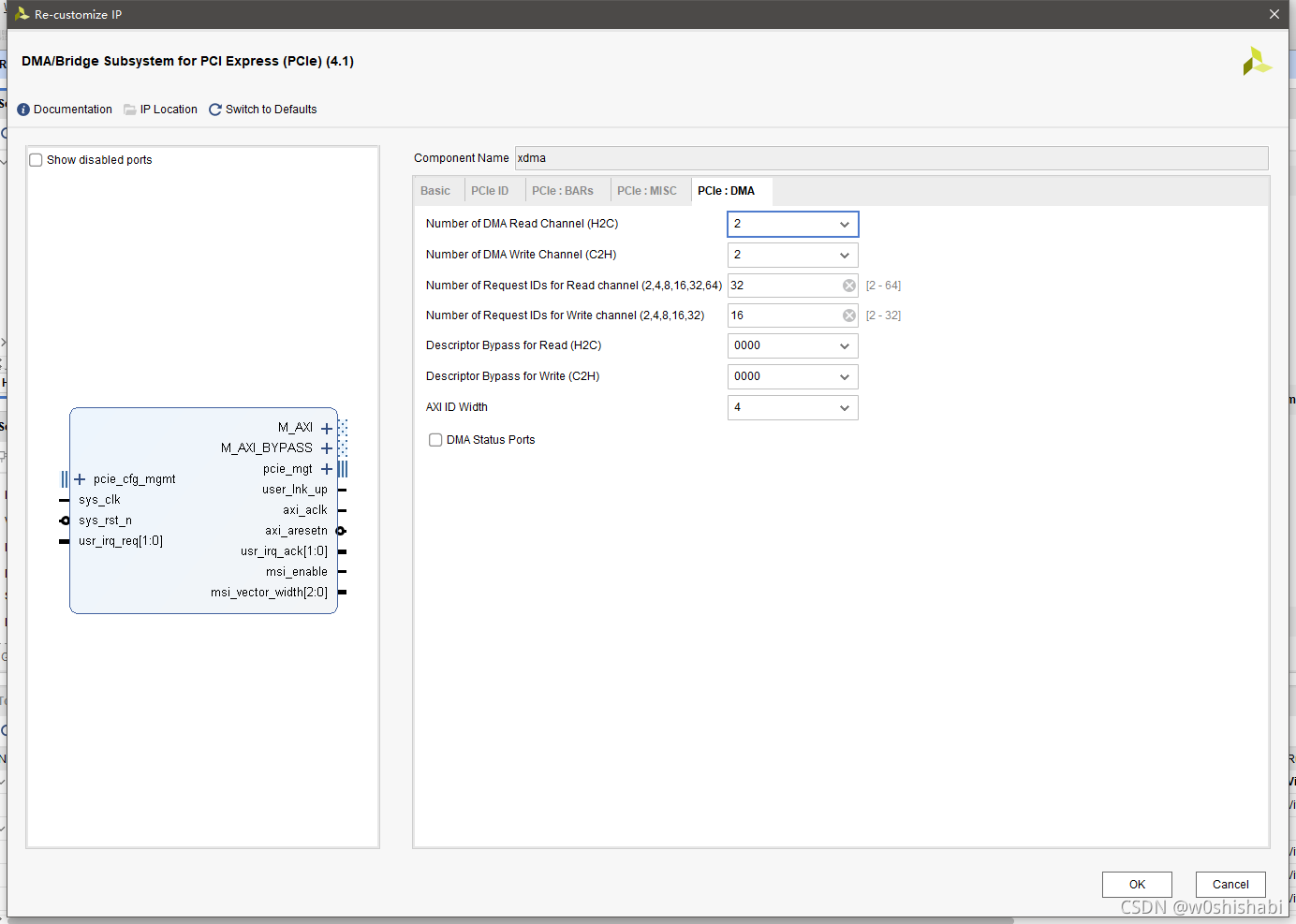

page5: PCIe DMA
读写（H2C,c2H）通道的数量，主要是用于需要同时使用多个通道进行数据传输的场景。 其他默认即可。
2.2 打开示例工程右击IP核，open example design来打开。 推荐先看关于例程的仿真：Xilinx XDMA 例程代码分析与仿真结果,先对PC配置PCIe endpoint设备的过程，以及DMA的过程有一个详细的了解，对实际调试的过程也会很清晰。
然后根据自己的板子配置好时钟和锁好引脚即可。 关于时钟这里提醒一下例程给出的sys_clk_p 和 sys_clk_n port锁到PCIe接口的时钟就行，时钟由PC的PCIe插槽给。
3 调试过程主要的使用过程在官方驱动的readme文件中已经说的很清楚了，这里只是把调试的过程记录一下。 下载的驱动文件包包含XDMA、QDMA、XVSEC的驱动。
- QDMA（Queue DMA） IP通过PCI Express提供高性能的直接内存访问(DMA)。PCIe QDMA可以在UltraScale+设备中实现。linux内核驱动和DPDK驱动都可以运行在PCI Express根端口主机PC上，通过PCI Express与QDMA端点IP进行交互。
- Xilinx-VSEC(XVSEC)是Xilinx支持的VSEV。XVSEC驱动程序有助于创建和部署可能包含Xilinx VSEC PCIe特性的设计。特定于供应商的扩展功能(Vendor Specific Extended Capability，VSEC)是PCIe的一个特性。VSEC本身是在FPGA硬件中的PCIe扩展功能寄存器中实现的(软IP或硬IP)。驱动程序和软件的创建是为了与这个硬件实现的特性进行接口和使用。XVSEC驱动程序目前包括MCAP VSEC，将扩展到包括XVC VSEC和NULL VSEC。
- XDMA驱动用于我们的DMA_Bridge Subsystem for PCI Express IP核，文件的目录结构： XDMA\linux-kernel ├─include ├─tests │└─data ├─tools └─xdma
- xdma：包含Xilinx PCIe DMA内核模块驱动程序文件。
- include：包含所需的所有包含文件编译驱动程序。
- tests：包含示例应用程序，以测试提供的内核模块驱动程序和Xilinx PCIe DMA IP。该目录还包含以下脚本和目录。
- load_driver.sh 这个脚本加载内核模块，并创建所提供的软件所使用的必要内核节点。 内核设备节点将在/dev/xdma*下创建。 在/dev/xdma/card*下创建额外的设备节点，以更容易地区分多个PCIe DMA卡。 运行此脚本需要root权限。
- run_test.sh
- dma_memory_mapped_test.sh, dma_streaming_test.sh
- data/: run_test.sh在Xilinx PCIe DMA目标上运行样例测试，并返回通过(0)或失败(1)结果。 这个脚本调用相同目录下的其他两个脚本:
- dma_memory_mapped_test.sh: memory-mapped dma 模式
- dma_streaming_test.sh：streaming dma 模式 data/目录包含二进制数据文件，用于使用run_test.sh将DMA数据传输到Xilinx FPGA PCIe端点设备。 注意：这些脚本仅用于PCIe DMA示例设计。
- perform_hwcount.sh: 该脚本运行主机到卡(H2C)和卡到主机(C2H)的XDMA硬件性能。结果被复制到’hw_log_h2c.txt’和’ hw_log_c2 .txt’文本文件中。 对于每个方向，执行从64字节循环到4MBytes的脚本，并生成性能结果(对于每个循环计数，字节大小加倍)。 可以在这两个文件上查找’data rate’，以查看数据率值。 数据速率值以最大吞吐量的百分比表示。 x8Gen3的最大数据速率为8Gbytes/s，因此对于x8Gen3设计值为0.81的数据速率为0.818 = 6.48Gbytes/s。 x16Gen3的最大数据速率是16Gbytes/s，所以对于x16Gen3设计值为0.78的数据速率是0.7816 = 12.48Gbytes/s。 本程序可以在AXI-MM示例设计上运行。 AXI-ST实例设计是一个环回设计，H2C和C2H连接。 在AXI-ST示例设计上运行不会生成正确的结果。 如果AXI-ST设计独立于H2C和C2H，则可以生成性能结果。
-

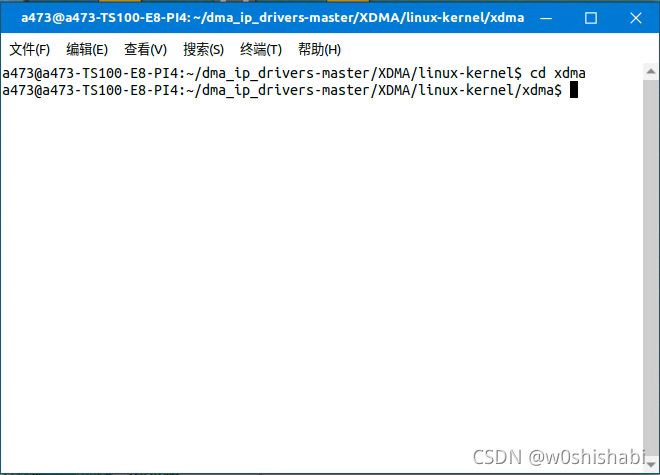

切换当前路径到xdma/
-

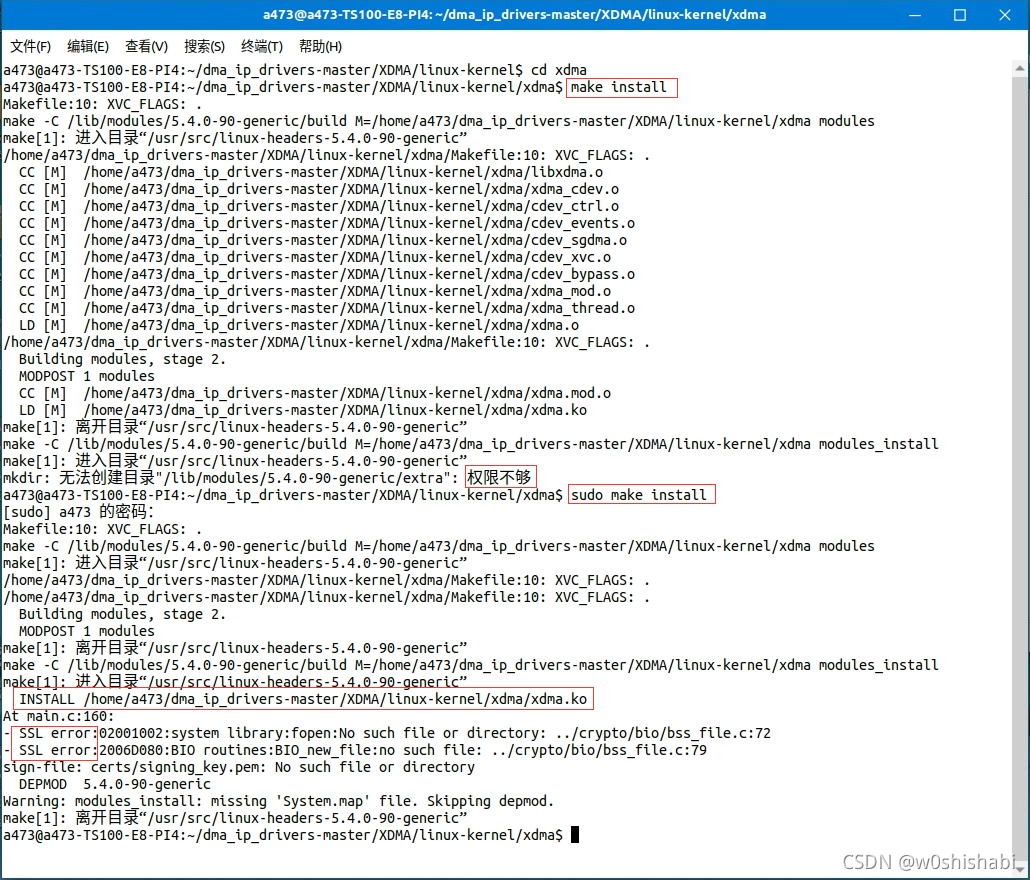

编译与安装内核模块驱动程序 注意这一步需要root权限

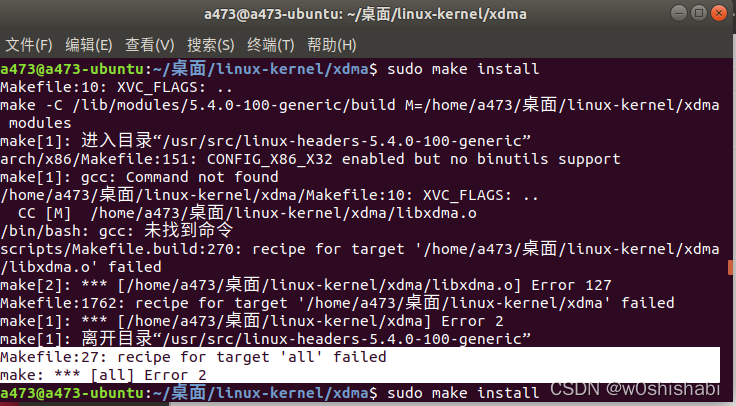

可以看到，程序在xdma路径下创建了两个文件：xdma.mod.o、xdma.ko 然后执行xdma modules_install 安装xdma.ko文件。 最后的SSL error是证书问题，可以忽略。 如果出现未找到gcc命令，sudo apt-get install gcc 安装gcc即可。
-
切换到路径到tool/
-
编译提供的示例测试工具。
-

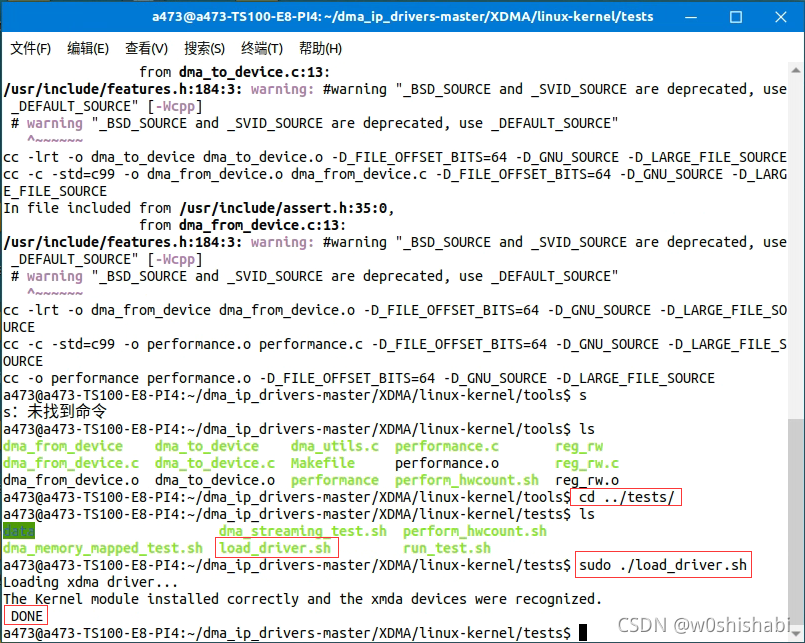

加载内核模块驱动程序:
-

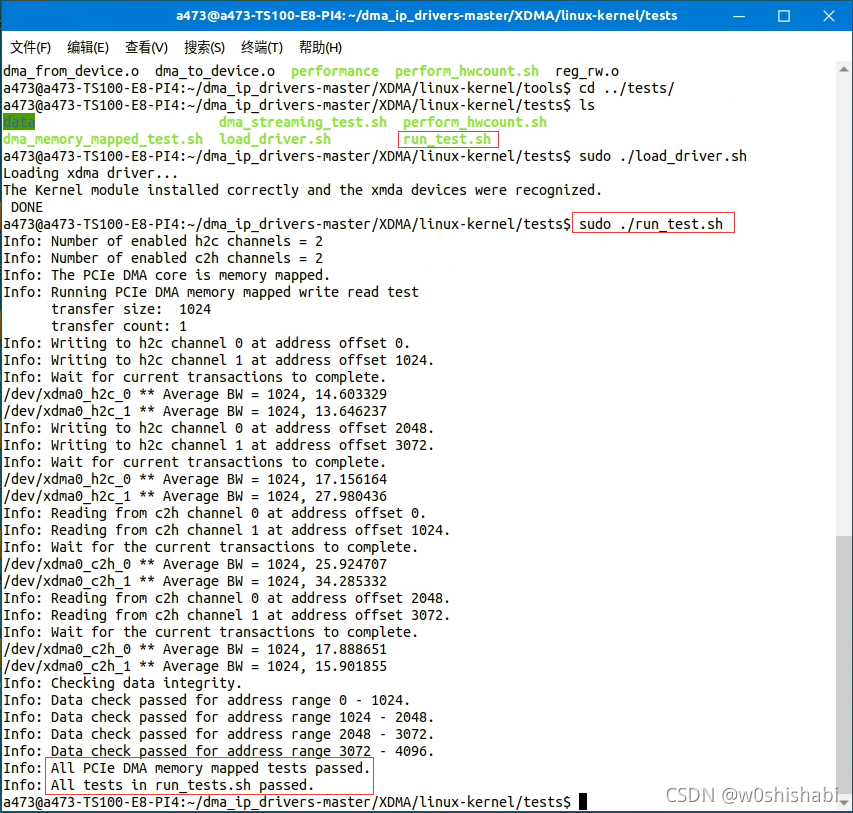

运行提供的测试脚本以生成基本DMA数据流。
-

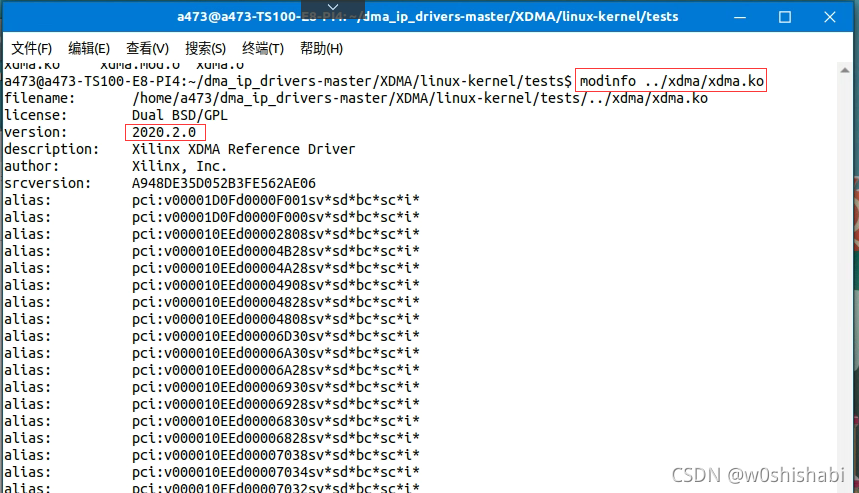

检查驱动程序版本号

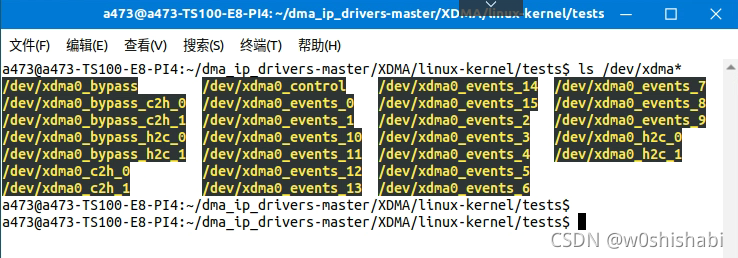

打开PC的/dec路径，看看以xdma开头命名的设备：
- xdma0_bypass_*: 关于Bypass BAR的相关操作。c2h代表写，h2c代表读。_0/1代表通道号。
- xdma0_contorl：关于PCIe 配置空间的读写。
- xdma0_event_*: 16个用户中断，在IP核配置时使能了才有用。
- xdma0_c2h_*: DMA访问。c2h代表写，h2c代表读。_0/1代表通道号。
打开test/run_test.sh文件： 基本流程为：
- 设置Tool的路径。
- 设置PCIe DMA传输的大小transferSize和每次数据传输重复的次数transferCount
- 访问xdma0_contorl查询哪些通道使能。
- 查询DMA类型是memory mapped 还是 streaming。
- 执行DMA测试
- 如果是MM类型，执行dma_memory_mapped_test.sh脚本。
- 如果是streaming类型，执行dma_streaming_test.sh脚本。
- 退出
打开test/dma_memory_mapped_test.sh文件： 基本流程为：
- 并行写入所有启用的h2c Channel。
- 并行读取所有启用的c2h Channel。
- 如果可能的话（MM），验证写入的数据与读取的数据是否匹配。
- 退出。

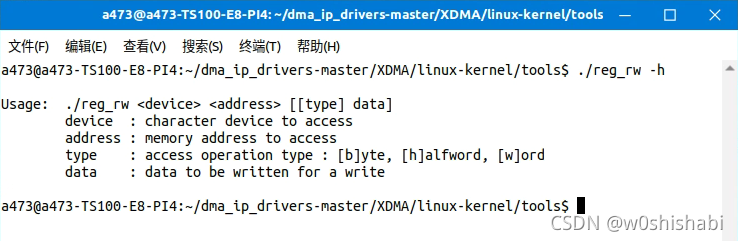

在官方测试用例中，可以看到其使用一个名为reg_rw的工具函数。查看一下这个函数的用法：
可以看到，这个函数需要需要4个参数
- device ：字符类型设备。指的3.3.1查看的设备中的字符设备。
- address：需要访问的内存地址。指的是起始字节地址。
- type：访问类型。b:字节，h：半字，w：字。
- data：如果有数据，代表是写操作。如果没有则为读操作。
例子：

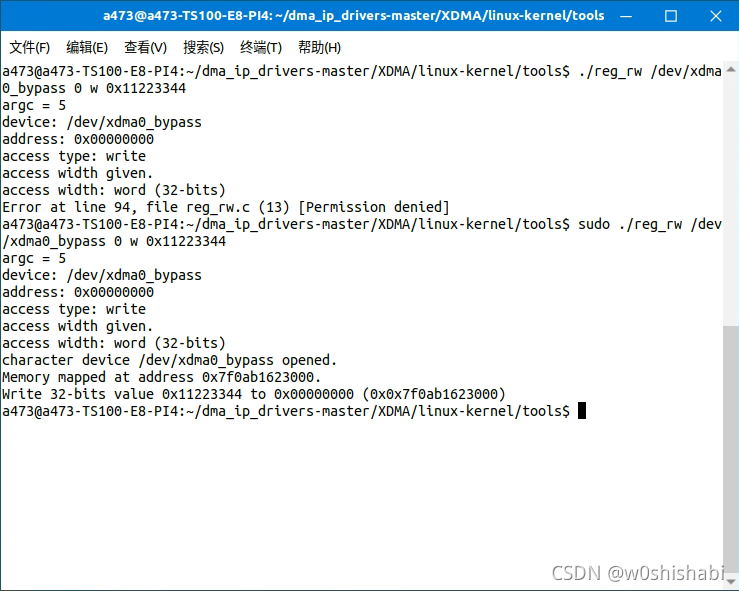

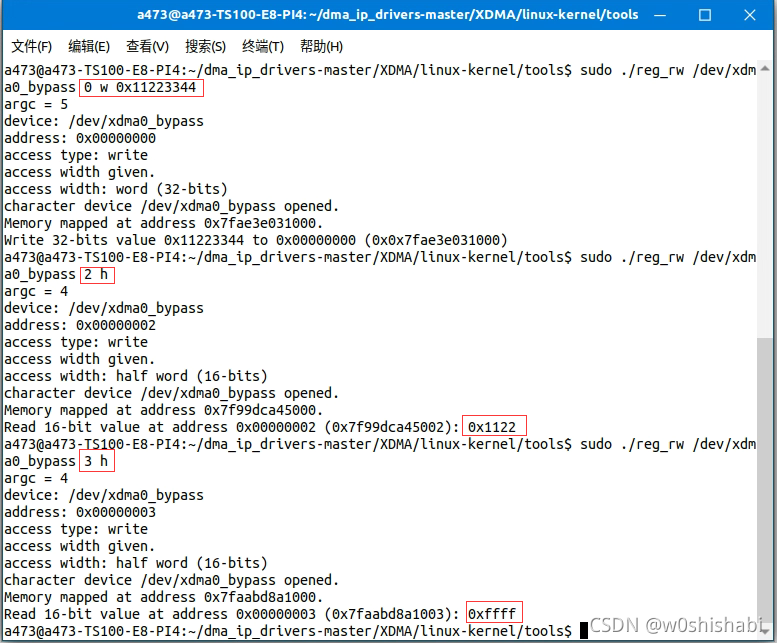

- 往BYPASS BAR指向的内存空间，首地址为0x0的字节写入数据0x11223344：
sudo ./reg_rw /dev/xdma0_bypass 0 w 0x11223344
这里注意，访问系统的字符设备需要root权限。

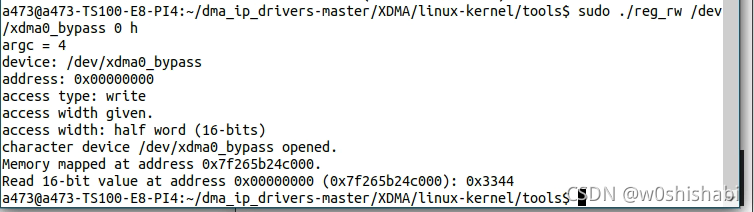

- 读取BYPASS BAR指向的内存空间，首地址为0x0，数据格式为halfword：
sudo ./reg_rw /dev/xdma0_bypass 0 h
可见读取出的数据为刚才写入的低16位0x3344。读写访问都是对的。
提醒： 有一个细节。reg_rw对内存空间的读访问必须以整word为边界，比如可以以h格式访问地址0，1，2。但是以h格式访问3就会出错。 reg_rw仅可以对非dma通道的BAR字符设备访问。

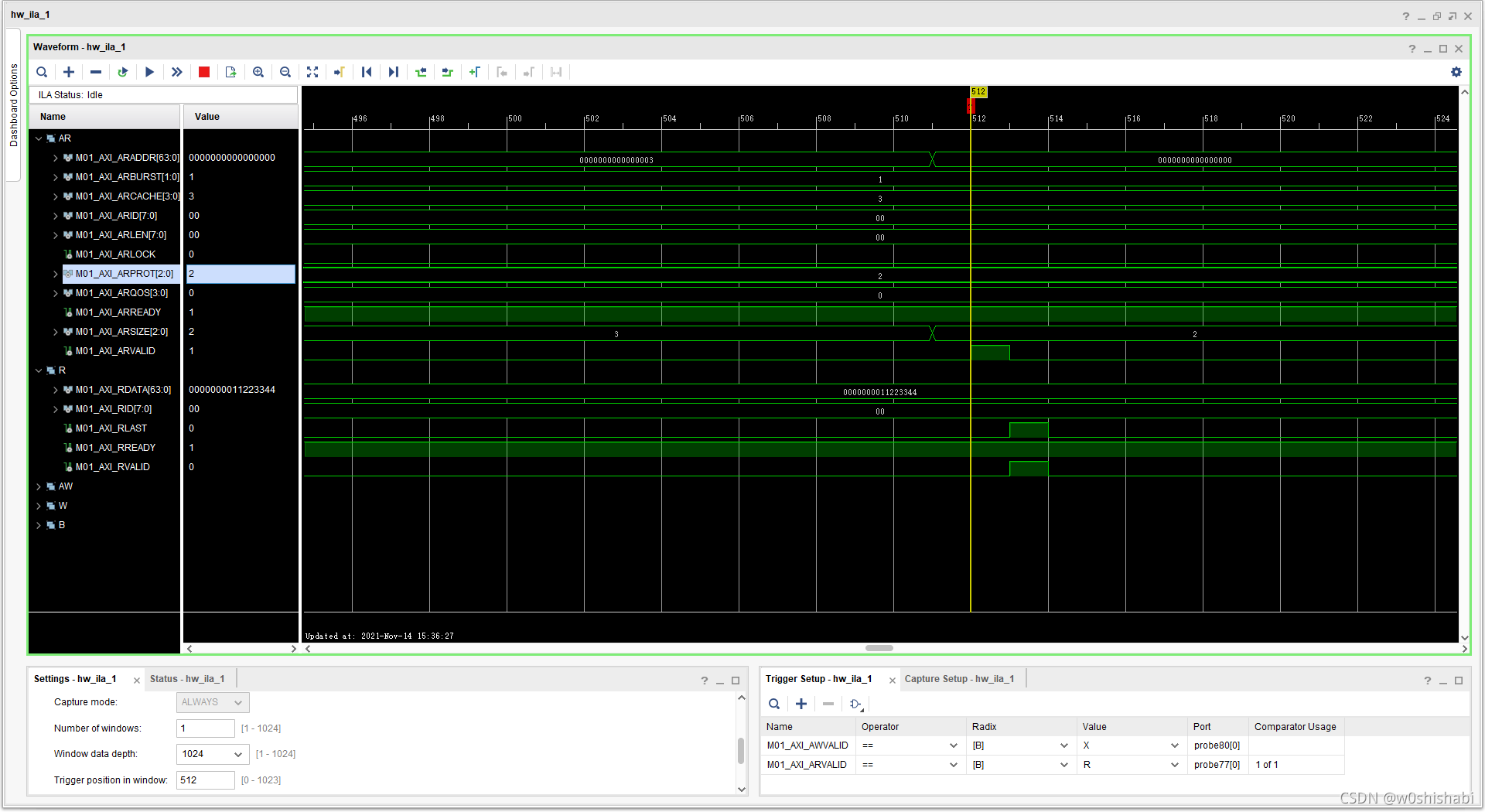

这里抓了一下Bypass 通道的AXI4 接口，简单看一下寄存器读写时内部AXI4的时序。关于AXI4，AXI4协议学习：架构、信号定义、工作时序和握手机制进行了详细的介绍。 关于AXI4规范手册，官网可以下载，或AMBA AXI 各版本协议规范VersionB、IHI0022C、IHI0022E、IHI0022H、IHI0022H_c有提供。 只能说学好AXI4是必要的！
-

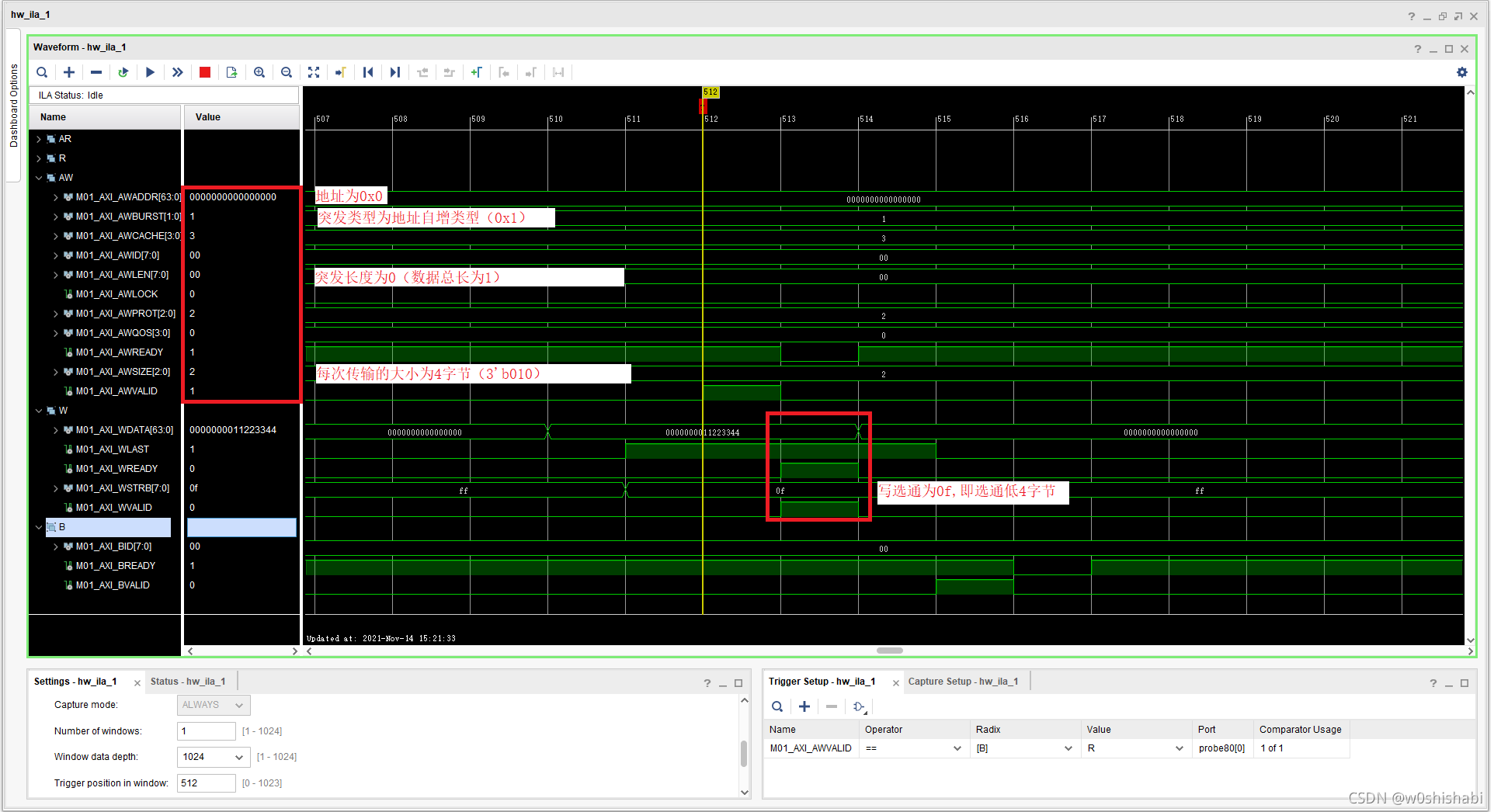

写数据 对应的命令：
sudo ./reg_rw /dev/xdma0_bypass 0 w 0x11223344时序图：
-
读数据 对应的命令：
sudo ./reg_rw /dev/xdma0_bypass 0 h时序图：
从时序图可可以体现为什么不能跨整word地址读取，因为无论是按h还是b格式读，起始都是驱动做的数据格式处理，在硬件端都是读取一个word。
3.3.4 其他-

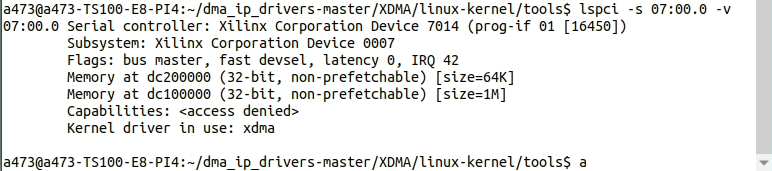

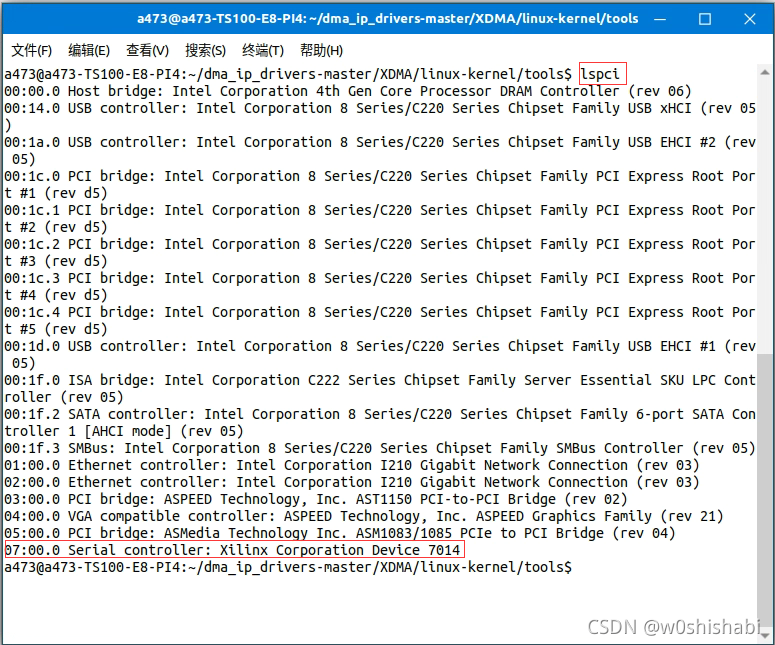

怎么查看PC有没有挂上PCIe设备？ lspci指令，如果PC识别到了PCIe设备，可以看到：
看到了slot编号后，可以详细查看一下：
