MFC单文档框架编程(一): 分隔窗口的实现





  1. 在SDI窗口中添加Splitter






  (1)在stdafx.h中添加：









   #include






   #include














  (2)在MainFrm.h中添加









   protected:






   CSplitterWnd

    m_wndSplitterLR;






   CSplitterWnd

    m_wndSplitterLTB;














  (3)在MainFrm.cpp中重载OnCreateClient









   BOOL CMainFrame::OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext)






   {






   // TODO: 在此添加专用代码和/或调用基类






   //return CFrameWnd::OnCreateClient(lpcs, pContext);






   CRect rect;






   GetClientRect(&rect);






   int x = rect.Width();






   int y = rect.Height();






   int rx = rect.Width()/3;






   int lx = x - rx;






   int lyb = rect.Height()/3;






   int lyt = y - lyb;






   int ry = rect.Height()/2;












   m_wndSplitterLR.CreateStatic(this, 1, 2, WS_CHILD|WS_VISIBLE|WS_BORDER);    //分隔为左右两列






   m_wndSplitterLR.CreateView(0, 1, RUNTIME_CLASS(CFileConfigView),                //右边一列添加视图: CFileConfigView






   CSize(rx, ry), pContext);












   m_wndSplitterLTB.CreateStatic(&m_wndSplitterLR, 2, 1,                                        //把左边一列分隔为上下两行






   WS_CHILD|WS_VISIBLE, m_wndSplitterLR.IdFromRowCol(0, 0));













   m_wndSplitterLTB.CreateView(0, 0, RUNTIME_CLASS(CBrdListView),                    //左上窗格添加视图: CBrdListView






   CSize(lx, lyt), pContext);






   m_wndSplitterLTB.CreateView(1, 0, RUNTIME_CLASS(CBrdInfoView),                    //左下窗格添加视图: CBrdInfoView






   CSize(lx, lyb), pContext);













   return TRUE;






   }














  (4) 在类视图中添加类CBrdListView，父类为CListView






  重载OnInitialUpdate函数，以初始化视图类CBrdListView。在本例中只初始化列表头









   void CBrdListView::OnInitialUpdate()






   {






   CListView::OnInitialUpdate();












   // TODO: 在此添加专用代码和/或调用基类






   //添加列表的标头






   const int columNumber = 7;






   CString m_ColumnLabelStr[] = {_T("状态"),_T("设备名称"),  _T("MAC"), _T("IP"),






   _T("固件版本"), _T("所在位置"), _T("设备型号")};













   CListCtrl& listCtrl = GetListCtrl();

   //获取列表控件






   DWORD dwStyle = listCtrl.GetExtendedStyle();






   dwStyle |= LVS_EX_FULLROWSELECT;






   dwStyle |= LVS_EX_GRIDLINES;






   dwStyle |= LVS_EX_UNDERLINEHOT;






   listCtrl.SetExtendedStyle(dwStyle);












   CRect rect;






   GetClientRect(rect);






   for(int i = 0; i < columNumber; i++)






   {






   listCtrl.InsertColumn(i, m_ColumnLabelStr[i], LVCFMT_LEFT, rect.Width()/8);






   }






   }














  (5) CFileConfigView是一个窗体视图






  创建一个窗口，为窗口添加类：CFileConfigView，其父类为CFormView。












  (6) CBrdInfoView的父类为CEditView，创建方法同CBrdListView












  (7) 窗口拖动，重载CMainFrm的OnSize函数，重新设置分隔条比例









   void CMainFrame::setSplitLayout()    //OnSize调用该私有函数






   {






   CRect rect;






   GetClientRect(&rect);






   int x = rect.Width();






   int y = rect.Height();






   int rx = rect.Width()/3;






   int lx = x - rx;






   int lyb = rect.Height()/3;






   int lyt = y - lyb;






   int ry = rect.Height()/2;












   m_wndSplitterLR.SetColumnInfo(0, lx, 0);    //给一列设置一个“理想的”宽度






   m_wndSplitterLR.SetColumnInfo(1, rx, 0);    //第1列,宽度xr,最小宽度0






   m_wndSplitterLTB.SetRowInfo(0, lyt, 0);

   //给一行设置一个“理想的”高度






   m_wndSplitterLTB.SetRowInfo(1, lyb, 0);

   //第1行,高度yb,最小高度0






   RecalcLayout();






   }

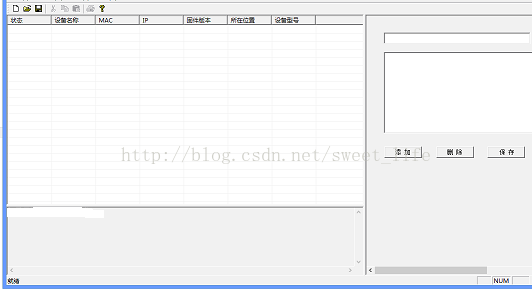

  (7)窗口效果
