H265（HEVC） nal 单元头介绍及rtp发送中的fu分组发送详解

phymat.nico 发布时间：2018-01-17 00:10:24 ，浏览量：1

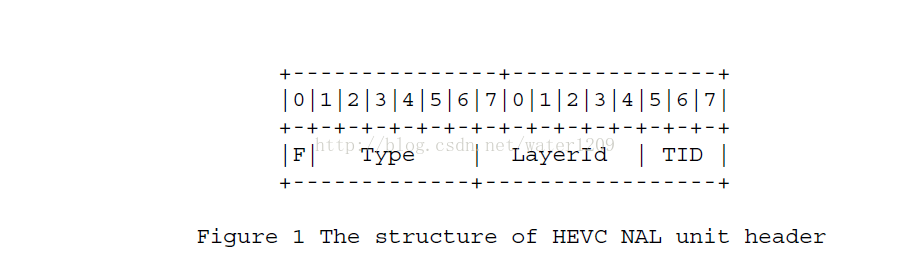

首先来介绍下h265（HEVC）nal单元头，与h264的nal层相比，h265的nal unit header有两个字节构成，如下图所示：

从图中可以看出hHEVC的nal包结构与h264有明显的不同，hevc加入了nal所在的时间层的ＩＤ，取去除了nal_ref_idc，此信息合并到了naltype中，通常情况下F为0，layerid为0,TID为1。

        nal单元的类型有如下几种：



[cpp] view plain copy
  1.  enum NalUnitType
  2. {
  3.   NAL_UNIT_CODED_SLICE_TRAIL_N = 0,   // 0
  4.   NAL_UNIT_CODED_SLICE_TRAIL_R,   // 1
  5.
  6.   NAL_UNIT_CODED_SLICE_TSA_N,     // 2
  7.   NAL_UNIT_CODED_SLICE_TLA,       // 3   // Current name in the spec: TSA_R
  8.
  9.   NAL_UNIT_CODED_SLICE_STSA_N,    // 4
  10.   NAL_UNIT_CODED_SLICE_STSA_R,    // 5
  11.
  12.   NAL_UNIT_CODED_SLICE_RADL_N,    // 6
  13.   NAL_UNIT_CODED_SLICE_DLP,       // 7 // Current name in the spec: RADL_R
  14.
  15.   NAL_UNIT_CODED_SLICE_RASL_N,    // 8
  16.   NAL_UNIT_CODED_SLICE_TFD,       // 9 // Current name in the spec: RASL_R
  17.
  18.   NAL_UNIT_RESERVED_10,
  19.   NAL_UNIT_RESERVED_11,
  20.   NAL_UNIT_RESERVED_12,
  21.   NAL_UNIT_RESERVED_13,
  22.   NAL_UNIT_RESERVED_14,
  23.   NAL_UNIT_RESERVED_15, NAL_UNIT_CODED_SLICE_BLA,       // 16   // Current name in the spec: BLA_W_LP
  24. NAL_UNIT_CODED_SLICE_BLA,       // 16   // Current name in the spec: BLA_W_LP
  25.   NAL_UNIT_CODED_SLICE_BLANT,     // 17   // Current name in the spec: BLA_W_DLP
  26.   NAL_UNIT_CODED_SLICE_BLA_N_LP,  // 18
  27.   NAL_UNIT_CODED_SLICE_IDR,       // 19  // Current name in the spec: IDR_W_DLP
  28.   NAL_UNIT_CODED_SLICE_IDR_N_LP,  // 20
  29.   NAL_UNIT_CODED_SLICE_CRA,       // 21
  30.   NAL_UNIT_RESERVED_22,
  31.   NAL_UNIT_RESERVED_23,
  32.
  33.   NAL_UNIT_RESERVED_24,
  34.   NAL_UNIT_RESERVED_25,
  35.   NAL_UNIT_RESERVED_26,
  36.   NAL_UNIT_RESERVED_27,
  37.   NAL_UNIT_RESERVED_28,
  38.   NAL_UNIT_RESERVED_29,
  39.   NAL_UNIT_RESERVED_30,
  40.   NAL_UNIT_RESERVED_31,
  41.
  42.   NAL_UNIT_VPS,                   // 32
  43.   NAL_UNIT_SPS,                   // 33
  44.   NAL_UNIT_PPS,                   // 34
  45.   NAL_UNIT_ACCESS_UNIT_DELIMITER, // 35
  46.   NAL_UNIT_EOS,                   // 36
  47.   NAL_UNIT_EOB,                   // 37
  48.   NAL_UNIT_FILLER_DATA,           // 38
  49.   NAL_UNIT_SEI,                   // 39 Prefix SEI
  50.   NAL_UNIT_SEI_SUFFIX,            // 40 Suffix SEI
  51.   NAL_UNIT_RESERVED_41,
  52.   NAL_UNIT_RESERVED_42,
  53.   NAL_UNIT_RESERVED_43,
  54.   NAL_UNIT_RESERVED_44,
  55.   NAL_UNIT_RESERVED_45,
  56.   NAL_UNIT_RESERVED_46,
  57.   NAL_UNIT_RESERVED_47,
  58.   NAL_UNIT_UNSPECIFIED_48,
  59.   NAL_UNIT_UNSPECIFIED_49,
  60.   NAL_UNIT_UNSPECIFIED_50,
  61.   NAL_UNIT_UNSPECIFIED_51,
  62.   NAL_UNIT_UNSPECIFIED_52,
  63.   NAL_UNIT_UNSPECIFIED_53,
  64.   NAL_UNIT_UNSPECIFIED_54,
  65.   NAL_UNIT_UNSPECIFIED_55,
  66.   NAL_UNIT_UNSPECIFIED_56,
  67.   NAL_UNIT_UNSPECIFIED_57,
  68.   NAL_UNIT_UNSPECIFIED_58,
  69.   NAL_UNIT_UNSPECIFIED_59,
  70.   NAL_UNIT_UNSPECIFIED_60,
  71.   NAL_UNIT_UNSPECIFIED_61,
  72.   NAL_UNIT_UNSPECIFIED_62,
  73.   NAL_UNIT_UNSPECIFIED_63,
  74.   NAL_UNIT_INVALID,
  75. };

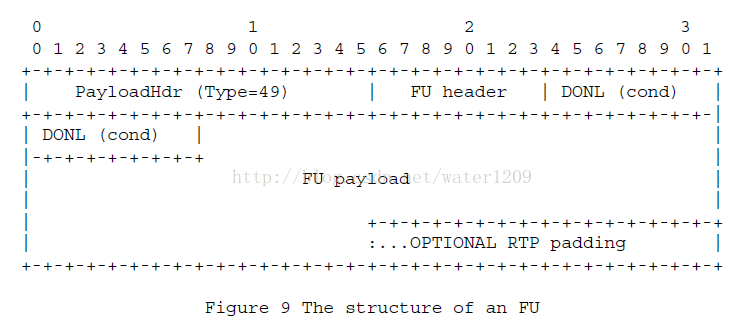

下面接收下fu分组打包方式，fu分组包头格式如下：

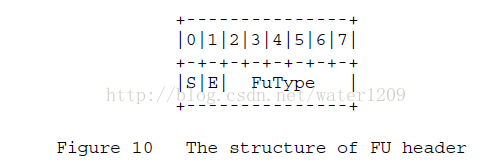

fus包头包含了两个字节的payloadhdr，一个字节的fu header，fu header与h264一样，结构如下图，包含开始位（1b）、停止位(1b)、futype(6b)

paylodhdr两个自己的赋值，其实就是把hevc帧数据的nal unit header的naltype替换为49即可，下面是从ffmpeg源码中截取出来的fu打包方式代码片段：

[cpp] view plain copy
  1. static void nal_send(AVFormatContext *ctx, const uint8_t *buf, int len, int last_packet_of_frame)
  2. {
  3.      RTPMuxContext *rtp_ctx = ctx->priv_data;
  4.      int rtp_payload_size = rtp_ctx->max_payload_size - RTP_HEVC_HEADERS_SIZE;
  5.      int nal_type = (buf[0] >> 1) & 0x3F;
  6.
  7.         /* send it as one single NAL unit? */
  8.         if (len max_payload_size) //小于对定的最大值时，直接发送（最大值一般小于mtu）
  9.      {
  10.          /* use the original NAL unit buffer and transmit it as RTP payload */
  11.         ff_rtp_send_data(ctx, buf, len, last_packet_of_frame);
  12.
  13.     }
  14.     else //大于最大值时进行fu分组发送
  15.     {
  16.         /*
  17.                     create the HEVC payload header and transmit the buffer as fragmentation units (FU)
  18.
  19.                     0                   1
  20.                     0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
  21.                     +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
  22.                     |F|   Type    |  LayerId  | TID |
  23.                     +-------------+-----------------+
  24.
  25.                         F       = 0
  26.                         Type    = 49 (fragmentation unit (FU))
  27.                         LayerId = 0
  28.                         TID     = 1
  29.         */
  30.         rtp_ctx->buf[0] = 49 buf[0] = (buf[0] &0x81) | (49buf[2] = nal_type;
  31.         /* set the S bit: mark as start fragment */
  32.         rtp_ctx->buf[2] |= 1 buf[RTP_HEVC_HEADERS_SIZE], buf, rtp_payload_size);
  33.             ff_rtp_send_data(ctx, rtp_ctx->buf, rtp_ctx->max_payload_size, 0);
  34.
  35.                 buf += rtp_payload_size;
  36.             len -= rtp_payload_size;
  37.
  38.                 /* reset the S bit */
  39.                 rtp_ctx->buf[2] &= ~(1
