matlab 动态规划逆序法及应用实例

逆序法代码

1 dpReverse函数

function [opt,fval]=dpReverse(S,DecisFun,SubObjFun,TransFun,ObjFun)
%动态规划逆序法
%变量或函数名       类型    　释义
%--------------------------------------------------------------------------
% S               | 矩阵 | 状态变量，每一列代表一个阶段的状态，空缺处用NAN补齐
% DecisFun(k,s)   | 函数 | 代入阶段k及状态变量s求出允许决策集合
% TransFun(k,s,u) | 函数 | Tk(sk,uk)，其中s是阶段k的状态，u是相应的决策变量
% SubObjFun(k,s,u)| 函数 | 阶段指标函数 V(sk,uk)
% ObjFun(v,f)     | 函数 | 第k阶段直到最后阶段的指标函数
% opt             | 矩阵 | [序号,最优策略,最优轨线,指标]
% fval            | 数值 | 最优解数值


%第一阶段：变量初始化======================================================
N=sum(sum(~isnan(S)));    %节点总数量
opt_F=ones(1,N).*inf;
opt_U=ones(N,N).*inf;
opt_V=ones(N,N).*inf;
ePnt=S(:,size(S,2));
ePnt(isnan(ePnt))=[];
opt_F(ePnt)=0;            %每一节点到达最终阶段最短距离
opt_U(1,ePnt)=ePnt;       %每一节点对应最优下一节点集合
opt_V(1,ePnt)=0;          %每一节点对应最优下一节点距离

%第二阶段：动态规划逆序求解================================================
%注：程序中以大写字母开头的变量表示集合，小写字母开头变量表示元素
for k=size(S,2)-1:-1:1
    Sk=S(:,k);Sk(isnan(Sk))=[];            %Sk:第k阶段节点集合(状态变量)
    for sk=Sk'
        Uk=feval(DecisFun,k,sk);
        Uk=feval(TransFun,k,sk,Uk);        %Uk:允许决策集合
        F=ones(1,length(Uk)).*inf;         %F:指标集合
        V=ones(1,length(Uk)).*inf;         %V:阶段指标集合
        for i=1:length(Uk)
            uk=Uk(i);
            v=feval(SubObjFun,k,sk,uk);    %sk到达uk距离
            f=feval(ObjFun,v,opt_F(uk));   %sk经过uk到底最终阶段点距离
            F(i)=f;                        %记录sk通过各个uk到达最终阶段最短距离
            V(i)=v;                        %记录sk到各个uk距离
        end
        opt_pos=find(F==min(F));           %寻找最短的f所对应的uk
        opt_F(sk)=min(F);
        opt_U(1:length(opt_pos),sk)=Uk(opt_pos)';
        opt_V(1:length(opt_pos),sk)=V(opt_pos)';
    end
end
%第三阶段：路径还原========================================================
sPnt=S(:,1);
sPnt(isnan(sPnt))=[];
Path=zeros(1,size(S,2)+1);
Path(1)=sPnt;                              %将路径的第一个点设置为起始点
for i=1:size(S,2)                          %经过size(S,2)个阶段
    NewPath=zeros(1,size(S,2)+1);
    NewPath(:,:)=[];
    for j=1:size(Path,1)
        branch=opt_U(:,Path(j,i));
        branch(isinf(branch))=[];          %获取当前路径最后一个节点的下一个节点
        for m=branch'
            tempPath=Path(j,:);            %复制之前路径
            tempPath(1,i+1)=m;             %将之前路径中下一个节点添加到路径
            NewPath=[NewPath;tempPath];    %每多一个分支多派生出一条路径
        end
    end
    Path=NewPath;
end
%将路径整理形状并拼成矩阵
temp_n=reshape((1:size(S,2))'*ones(1,size(Path,1)),size(S,2)*size(Path,1),1);
temp_s=reshape(Path(:,1:size(S,2))',size(S,2)*size(Path,1),1);
temp_e=reshape(Path(:,2:size(S,2)+1)',size(S,2)*size(Path,1),1);
for i=1:length(temp_n)
    coe=opt_U(:,temp_s(i))==temp_e(i);
    temp_v(i,1)=opt_V(coe,temp_s(i));
end
opt=[temp_n,temp_s,temp_e,temp_v];
fval=sum(opt(1:size(S,2),4));
end

2 应用实例

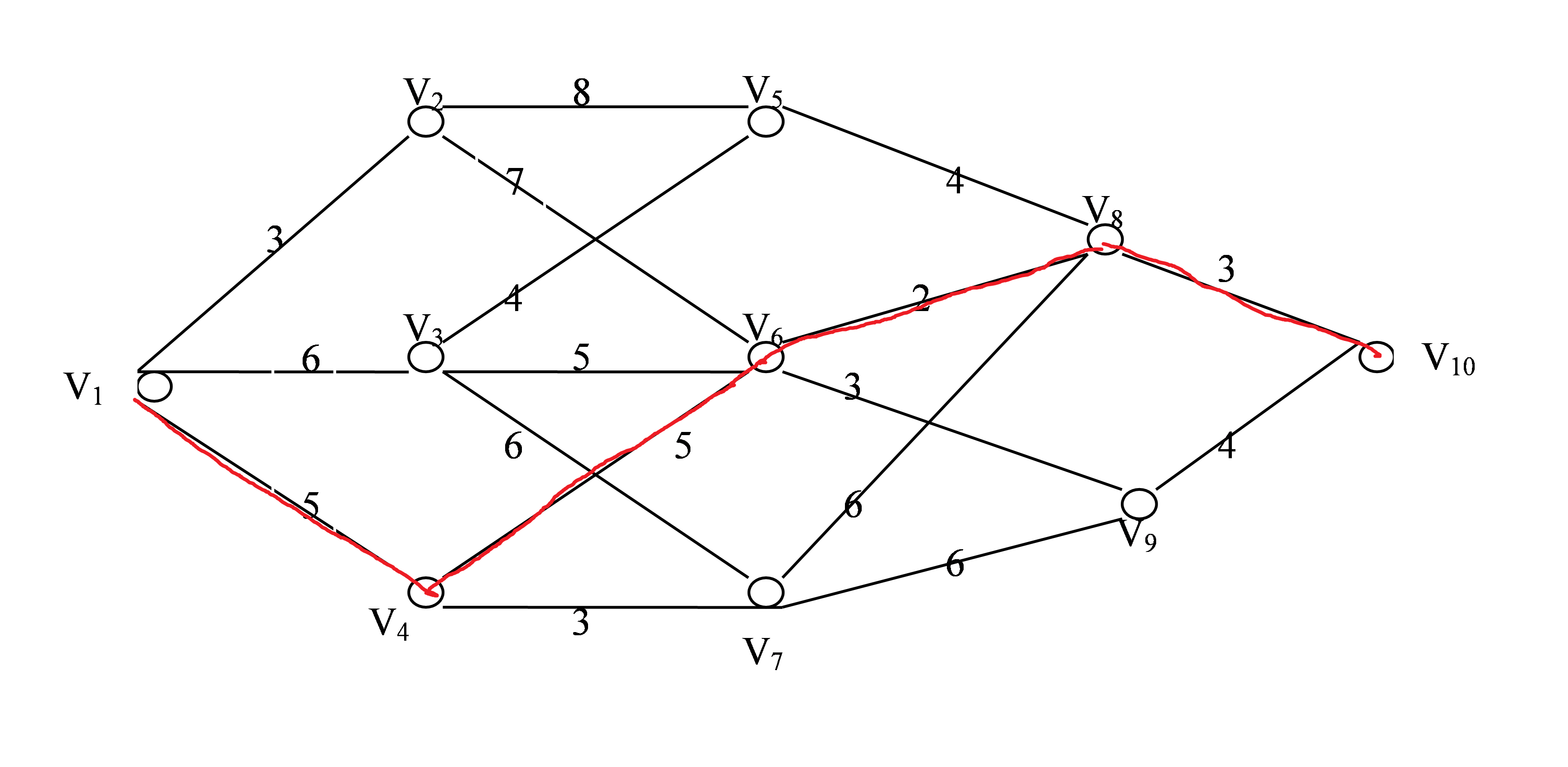

计算由V1到达V10的最短路径。

dpReverse函数为了应对动态规划的不同实例，需要将 状态变量，允许决策集合，阶段指标函数 ，第k阶段直到最后阶段的指标函数等部分作为参数传入dpReverse函数进行计算即： dpReverse(S,DecisFun,SubObjFun,TransFun,ObjFun)

2.1 状态变量矩阵定义

即函数中的参数S,S以矩阵形式被表示,空缺部分使用nan补齐 就该图片而言，我们将其分成5个阶段，每个阶段含有的状态变量分别为{V1}，{V2，V3，V4}，{V5，V6，V7}，{V8，V9}，{V10} 转化为matlab内矩阵形式即为： 这个过程可以通过编写如下代码来实现：

S=nan.*ones(3,5);
S(1,1)=1;
S(1:3,2)=[2;3;4];
S(1:3,3)=[5;6;7];
S(1:2,4)=[8;9];
S(1,5)=10;

2.2 允许决策集合函数

代入阶段k及状态变量s求出允许决策集合函数 可以简单的使用switch构造： 如图中case 1,u=[2;3;4];表明节点V1的下一个节点可以为V2，V3，V4，由于该实例较为简单，这里实际上只使用的了s一个参数，k参数的引入可以刻画更加复杂的问题，这里不展开讨论。

function u=dpMinDis_DecisFun(k,s)
    switch s
        case 1,u=[2;3;4];
        case 2,u=[5;6];
        case 3,u=[5;6;7];
        case 4,u=[6;7];
        case 5,u=8;
        case 6,u=[8;9];
        case 7,u=[8;9];
        case 8,u=10;
        case 9,u=10;
        case 10,u=10;
    end
end

2.3 阶段指标函数 V(sk,uk)

在该题中指的便是两点之间的路长，例如case (s==6&u =8),v=2;即为V6和V8点之间距离为2。同样由于实例较为简单并未使用参数k。

function v=dpMinDis_SubObjFun(k,s,u)
    v=inf;
    switch 1
        case (s==6&u==8),v=2;
        case (s==1&u==2)|(s==4&u==7)|(s==6&u==9)|(s==8&u==10),v=3;
        case (s==3&u==5)|(s==5&u==8)|(s==9&u==10),v=4;
        case (s==1&u==4)|(s==3&u==6)|(s==4&u==6),v=5;
        case (s==1&u==3)|(s==3&u==7)|(s==7&u==8)|(s==7&u==9),v=6;
        case (s==2&u==6),v=7;
        case (s==2&u==5),v=8;
    end
end

2.4 状态转移方程Tk(sk,uk)

S k + 1 = T k ( S k , U k ) S_{k+1}=T_k(S_k,U_k) Sk+1​=Tk​(Sk​,Uk​) 对于该题来说，实际上 S k + 1 S_{k+1} Sk+1​即为 U k U_k Uk​

function s=dpMinDis_TransFun(k,s,u)
    s=u;
end

2.5 第k阶段直到最后阶段的指标函数

当前问题下f没有劳损或增值等因素，故直接采用f=v+f

function f=dpMinDis_ObjFun(v,f)
    f=v+f;
end

2.6 程序调用

通过如下方式进行程序调用：

[opt,fval]=dpReverse(S,@dpMinDis_DecisFun,@dpMinDis_SubObjFun,...
                       @dpMinDis_TransFun,@dpMinDis_ObjFun)

2.7 计算结果

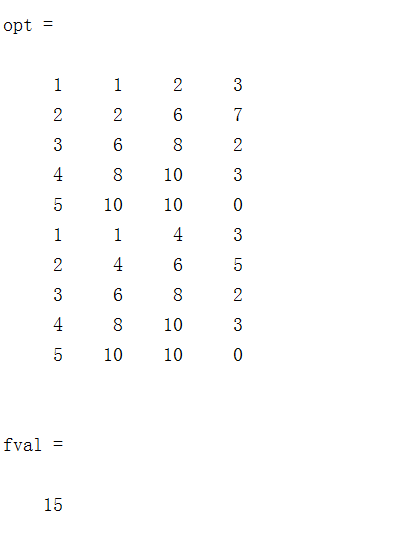

计算结果如下： 其中opt为最优路径，fval为最短距离，我们详细来看opt结果，opt最左列是用来区分路径的序号，它由1增长到5之后再次由1增长到5，说明最优结果包含两条路径，且都经过了五个点，

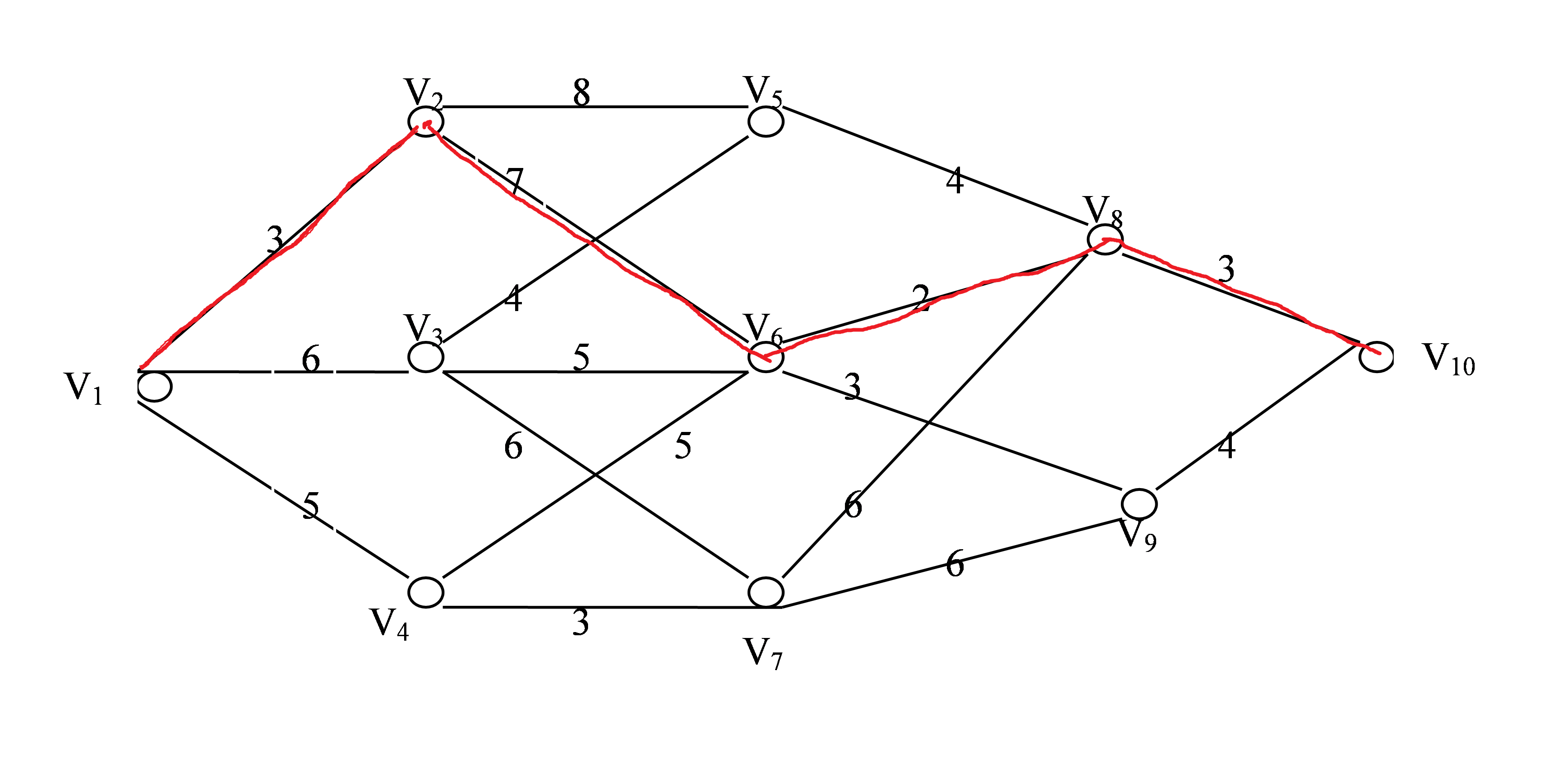

opt中 第二列是每一段路的起点 第三列是每一段路的终点 第四列是每一段路的路长 如图所示，下图第一行表示最短路首先由点1到达点2且经过距离为3，而整幅图说明最短路为： 1—>2—>6—>8—>10 且最短路长为3+7+2+3+0=15 因此我们从计算结果opt可以看出，该题有两个最短路，分别为: 1—>2—>6—>8—>10 1—>4—>6—>8—>10 最短路长为15
