MATLAB竟也能制作3D相册？教你用MATLAB制作立体动态相册

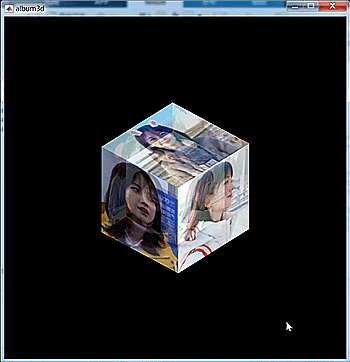

效果

教程部分 1 图片导入与大小重设

需要有一个名为album的文件夹和当前m文件在同一文件夹，另外ablum文件夹内至少要有一张jpg格式图片

path='.\album\';%文件夹名称
files=dir(fullfile(path,'*.jpg'));
picNum=size(files,1);

%遍历路径下每一幅图像
for i=1:picNum
   fileName=strcat(path,files(i).name);
   img=imread(fileName);
   img=imresize(img,[120,120]);
   imgSet{i}=img;
end

我们注意到，这里用了一次imresize将图片变为120x120大小，这里重设大小有三个作用：

• 将不是方形的图片变为方形
• 将图像设置固定大小，方便构造网格放置图片
• 120x120的大小大约是能让图片表示清晰为前提下最小的大小，图片太大的话运行会卡，太小的话不清晰

2 fig axes设置

% fig axes设置
fig=figure('units','pixels','position',[50 50 600 600],...
                       'Numbertitle','off','resize','off',...
                       'name','album3d','menubar','none');
ax=axes('parent',fig,'position',[-0.5 -0.5 2 2],...
   'XLim', [-6 6],...
   'YLim', [-6 6],...
   'ZLim', [-6 6],...
   'Visible','on',...
   'XTick',[], ...
   'YTick',[],...
   'Color',[0 0 0],...
   'DataAspectRatioMode','manual',...
   'CameraPositionMode','manual');
hold(ax,'on')
ax.CameraPosition=[5 5 5];

大部分设置大家都能看懂，这里讲解一下一些比较少见的设置：

2.1 为什么 axes的’position’属性不设置[0 0 1 1]?

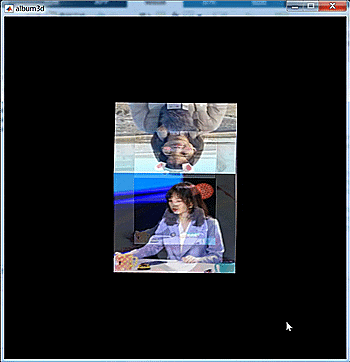

因为是3D坐标轴，设置为[0 0 1 1]后旋转起来效果是这样的，所以我们axes要设置的比figure大一圈：

2.2 为什么要设置CameraPositionMode这一奇怪的属性？

因为我们后期要频繁改变CameraPosition这一属性，而CameraPositionMode设置为manual可以让视角完全按照CameraPosition的数值来调整，至于为什么要调整视角呢？ , 当然是因为如果对图像位置数据进行处理数据量会贼大，因此我们不妨直接转动axes视角而非转动图片。

3 绘制图形句柄

就是绘制小型立方体，中型立方体和大型立方体，其中鼠标移动到中型立方体中心时中型立方体变成大型立方体，这个可以靠设置图形对象的XData,YData,ZData数值来改变

3.1 构造网格

由于surf曲面图可以将图像贴在上面，还可以设置透明度，我们决定用surf函数来绘制，要贴图首先要将曲面绘制出来，就要先构造曲面网格：

% 用于绘制图片的网格
[XMesh,YMesh]=meshgrid(linspace(-1,1,120),linspace(-1,1,120));
ZMesh=ones(120,120);

3.2 绘制小型立方体

% 绘制图片立方体
surfPic(1)=surf(XMesh,YMesh,ZMesh,'CData',imgSet{mod(0,picNum)+1},'EdgeColor','none','FaceColor','interp');
surfPic(2)=surf(XMesh,YMesh(end:-1:1,:),-ZMesh,'CData',imgSet{mod(1,picNum)+1},'EdgeColor','none','FaceColor','interp');
surfPic(3)=surf(ZMesh,XMesh,YMesh(end:-1:1,:),'CData',imgSet{mod(2,picNum)+1},'EdgeColor','none','FaceColor','interp');
surfPic(4)=surf(XMesh,ZMesh,YMesh(end:-1:1,:),'CData',imgSet{mod(3,picNum)+1},'EdgeColor','none','FaceColor','interp');
surfPic(5)=surf(-ZMesh,XMesh,YMesh(end:-1:1,:),'CData',imgSet{mod(4,picNum)+1},'EdgeColor','none','FaceColor','interp');
surfPic(6)=surf(XMesh,-ZMesh,YMesh(end:-1:1,:),'CData',imgSet{mod(5,picNum)+1},'EdgeColor','none','FaceColor','interp');

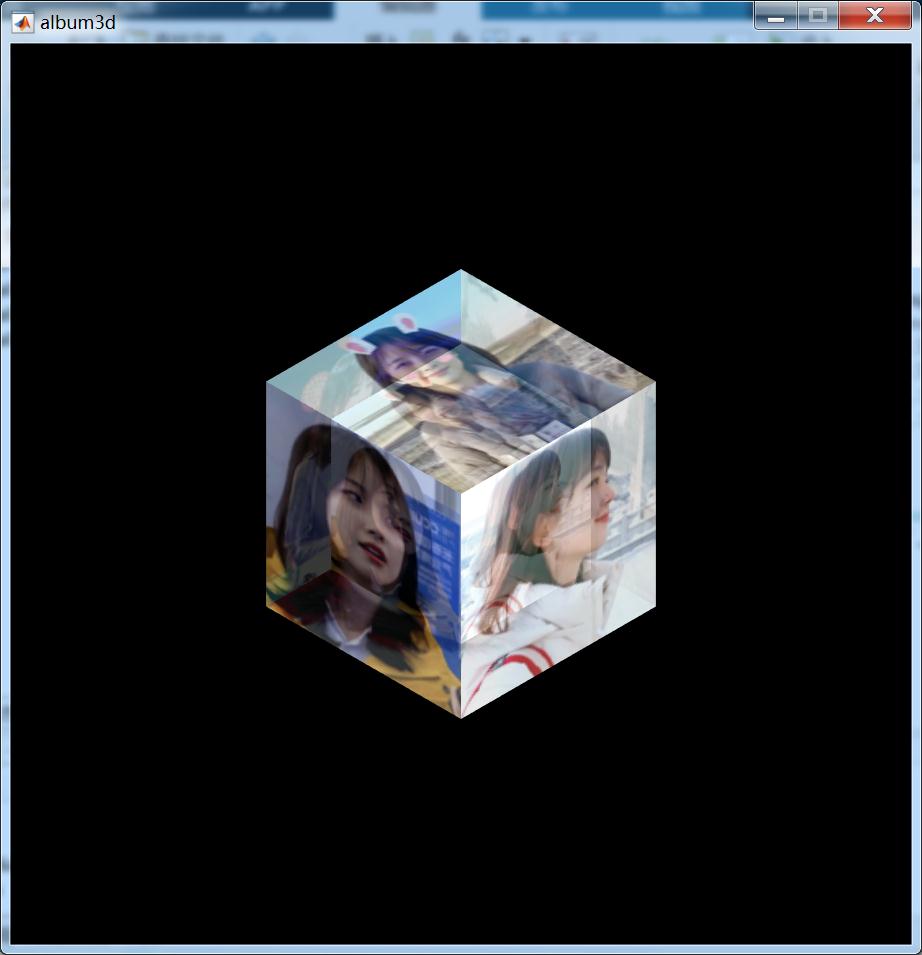

3.3 绘制中型立方体

有了小型立方体，中型的绘制起来就简单了起来，甚至可以用一个for循环解决，只需要循环提取小型立方体的XData,YData,ZData数据后乘以1.5绘制图像，并设置透明度即可：

% 依靠小立方体数据绘制中等立方体
for i=1:6
    surfPicA(i)=surf(surfPic(i).XData.*1.5,surfPic(i).YData.*1.5,surfPic(i).ZData.*1.5,...
        'CData',surfPic(i).CData,'EdgeColor','none','FaceColor','interp','FaceAlpha',0.7);
end

3.4 大型立方体参数设置

大型立方体参数设置时就没那么简单，如果直接乘以2.5，图片与图片之间会没有缝隙，因此我们XData,YData,ZData数据虽然都要变大，但是要乘以不一样的数值，而且各个方向上乘的数值不同，因此我们可以事先设立一个矩阵，用来存储其参数：

% 用来调整放大比例的矩阵
resizeMat=[2 2 2.5;2 2 2.5;2.5 2 2;
           2 2.5 2;2.5 2 2;2 2.5 2];

想直接画大型正方形可以试试如下代码：

% 最大图片绘制
% for i=1:6
%     surfPicB(i)=surf(surfPic(i).XData.*resizeMat(i,1),...
%                      surfPic(i).YData.*resizeMat(i,2),...
%                      surfPic(i).ZData.*resizeMat(i,3),...
%                      'CData',surfPic(i).CData,'EdgeColor',...
%                      'none','FaceColor','interp','FaceAlpha',0.7);
% end

4 立方体旋转

我们只需要设置一个timer函数不断调整CameraPosition即可：

fps=40;theta=0;
rotateTimer=timer('ExecutionMode', 'FixedRate', 'Period',1/fps, 'TimerFcn', @rotateCube);
start(rotateTimer)

    function rotateCube(~,~)
        theta=theta+0.02;
        ax.CameraPosition=[cos(theta)*5*sqrt(2),sin(theta)*5*sqrt(2),5];
    end

5 获取鼠标与中心点的距离

本来想直接在timer调用的函数里写get(fig,‘CurrentPoint’);来获得鼠标当前位置的，但发现这样写只有鼠标点击窗口才会有反应，并不是鼠标移动就会有反应，因此我们再构造一个WindowButtonMotionFcn回调，！！！这一部分代码要写在上一步代码的前面！！！

lastDis=300;
preDis=300;
set(fig,'WindowButtonMotionFcn',@move2center)
    function move2center(~,~)
        xy=get(fig,'CurrentPoint');
        preDis=sqrt(sum((xy-[300,300]).^2));
    end

preDis就是鼠标到图片中心的位置，我为什么要设置一个lastDis呢，因为每次移动鼠标都更新图像实在太卡了，因此我们要加一个判定，当且仅当以下两种情况更新图片大小

• 之前鼠标距离中心>=150，现在
