MATLAB | 全网唯一,三元相映射图绘制(三元相分级统计地图)

示例

对上期的补充

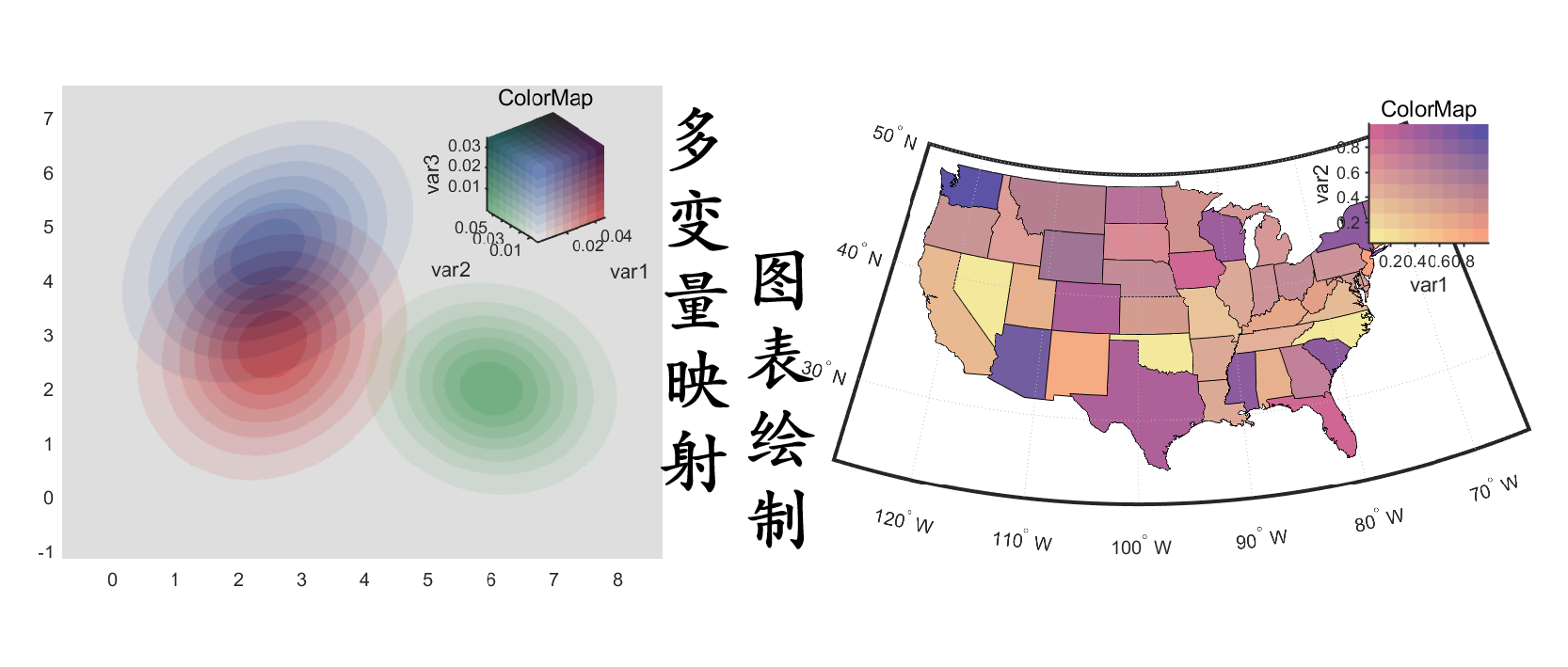

本期文章名叫三元相映射图绘制，但不单单讲这一点，同时会对上一篇多元映射地图做出补充https://slandarer.blog.csdn.net/article/details/126702967：

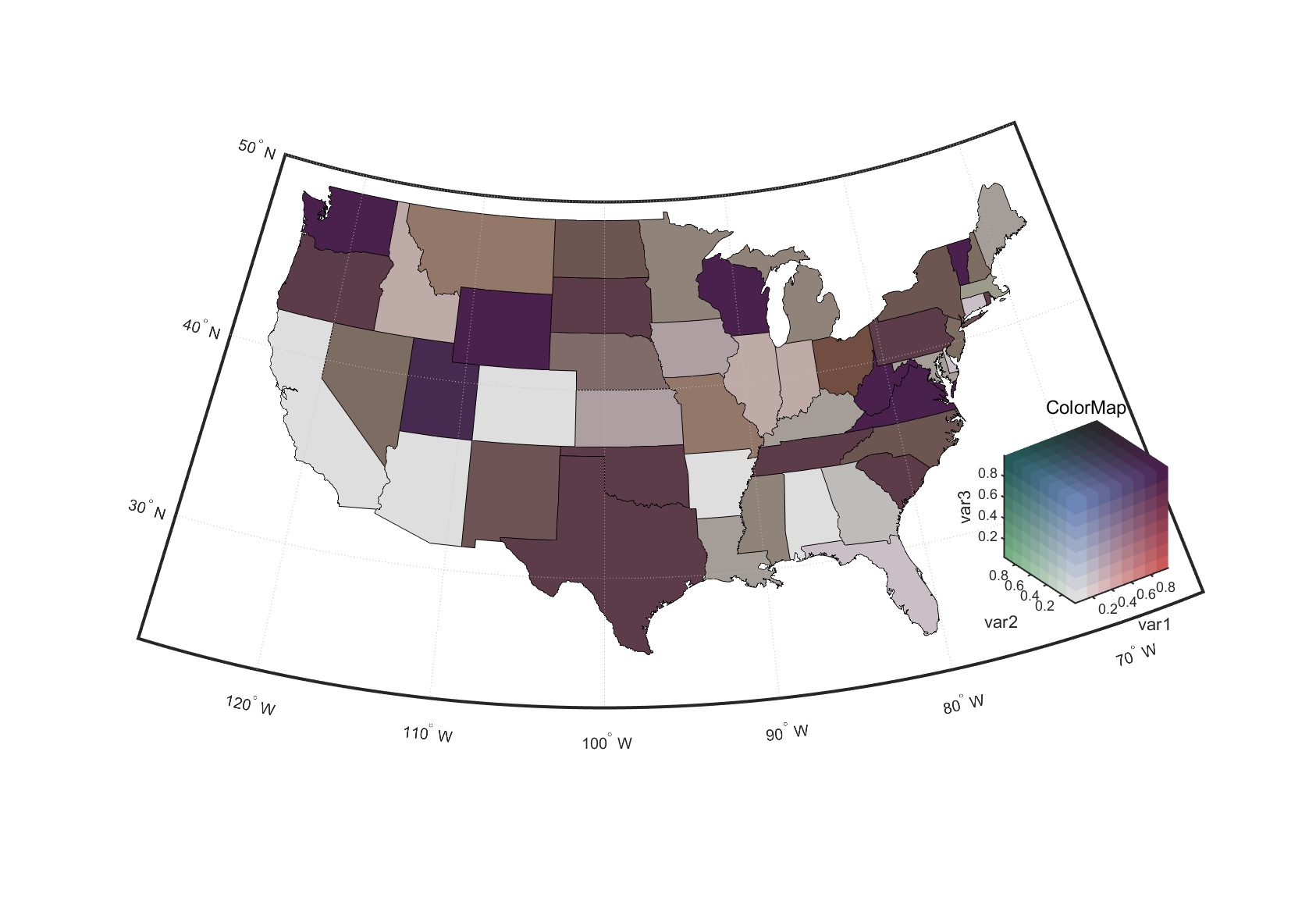

上篇中可以绘制这样的三变量映射地图：

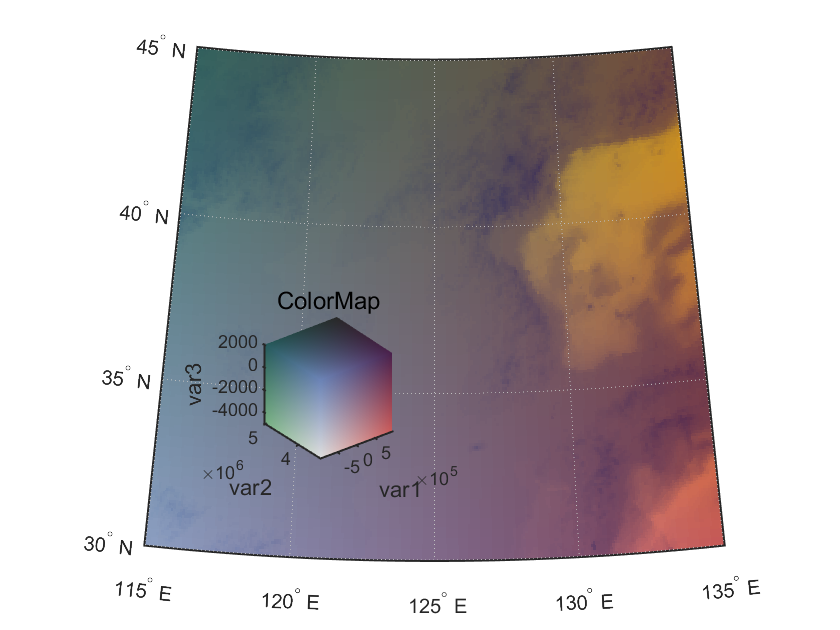

但这只是对多边形填色，有人问我如果是网格数据或者像素级别的数据该如何填色？实际上只要输入变量是三个同大小的矩阵就行，因此像素填色完全可以做到，本篇先对此做出解答，举个实例(这里也是懒得搜集数据，直接将经纬度及海拔作为映射变量)：

代码中出现的multiVarMap3函数请见上篇文章：

% 导入数据并绘制贴图版地图
load korea5c worldmap(korea5c,korea5cR); koreaHdl=geoshow(korea5c,korea5cR,'DisplayType','texturemap'); A=koreaHdl.XData;A=A(1:end-1,1:end-1); B=koreaHdl.YData;B=B(1:end-1,1:end-1); C=koreaHdl.CData; % % 调用工具函数生成图例和映射表 [CMapData,CMapHdl]=multiVarMap3(A,B,C,'colorList',1,'pieceNum',50); koreaHdl.CData=CMapData;

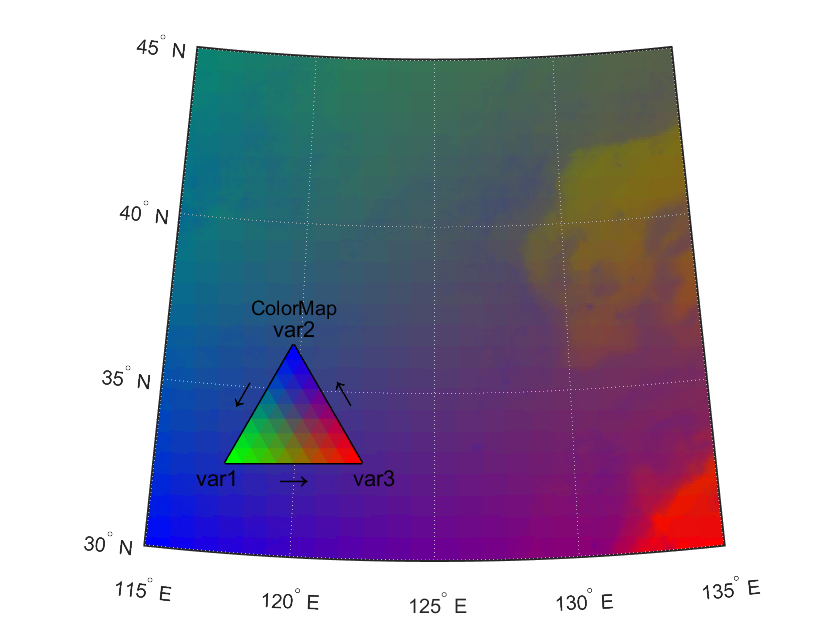

三元相映射图绘制使用基本说明

三元相映射图绘制函数multiVarMapTri基本使用方法和上期推送的multiVarMap3函数一模一样，

依旧是colorList代表配色，pieceNum代表颜色划分数量：

% 导入数据并绘制贴图版地图
load korea5c worldmap(korea5c,korea5cR); koreaHdl=geoshow(korea5c,korea5cR,'DisplayType','texturemap'); A=koreaHdl.XData;A=A(1:end-1,1:end-1); B=koreaHdl.YData;B=B(1:end-1,1:end-1); C=koreaHdl.CData; % % 调用工具函数生成图例和映射表 [CMapData,CMapHdl]=multiVarMapTri(A,B,C,'colorList',6,'pieceNum',8); koreaHdl.CData=CMapData;

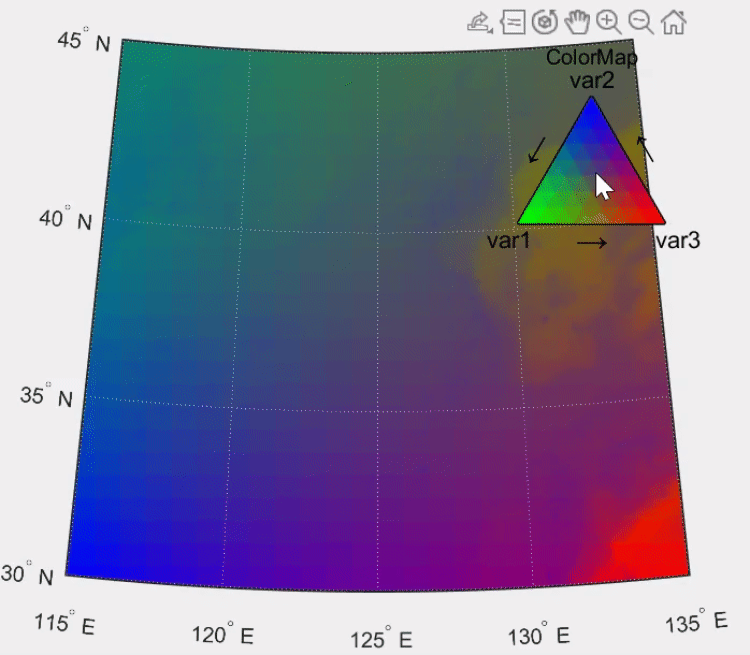

图例可拖拽移动：

配色展示

colorList可以是基础配色编号1-6，或者是3x3大小的RGB颜色数组。

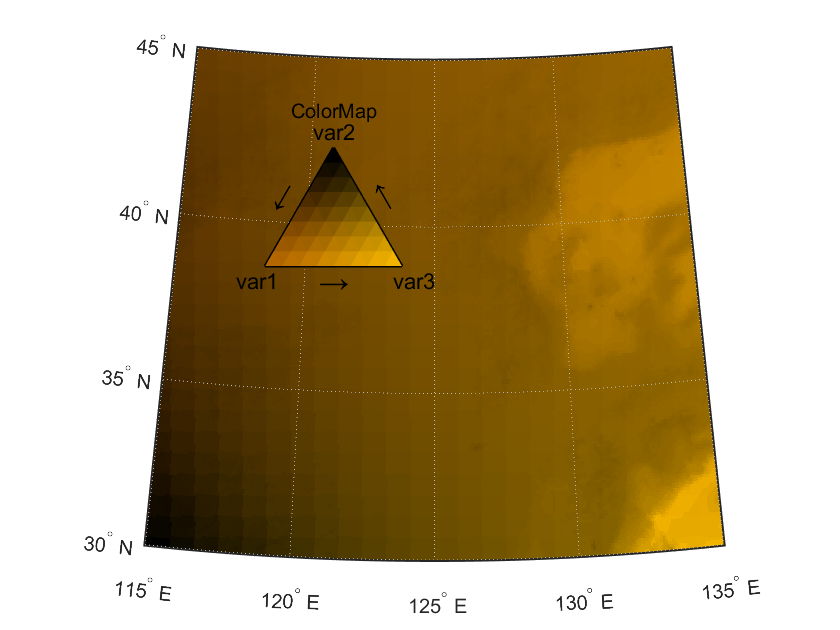

准备了六个基础配色，例如改用配色5：

% 导入数据并绘制贴图版地图
load korea5c worldmap(korea5c,korea5cR); koreaHdl=geoshow(korea5c,korea5cR,'DisplayType','texturemap'); A=koreaHdl.XData;A=A(1:end-1,1:end-1); B=koreaHdl.YData;B=B(1:end-1,1:end-1); C=koreaHdl.CData; % % 调用工具函数生成图例和映射表 [CMapData,CMapHdl]=multiVarMapTri(A,B,C,'colorList',5,'pieceNum',8); koreaHdl.CData=CMapData;

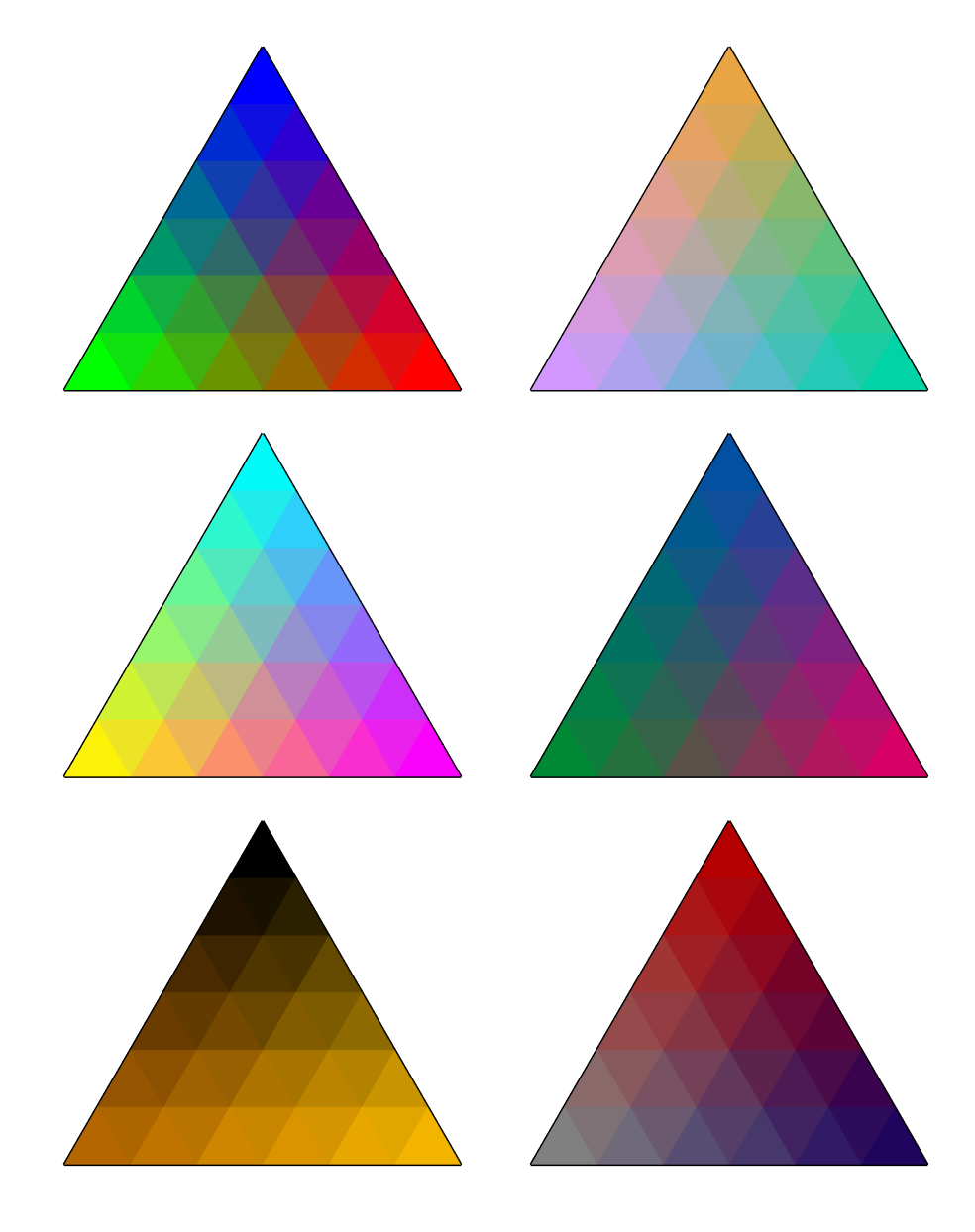

全部配色展示：

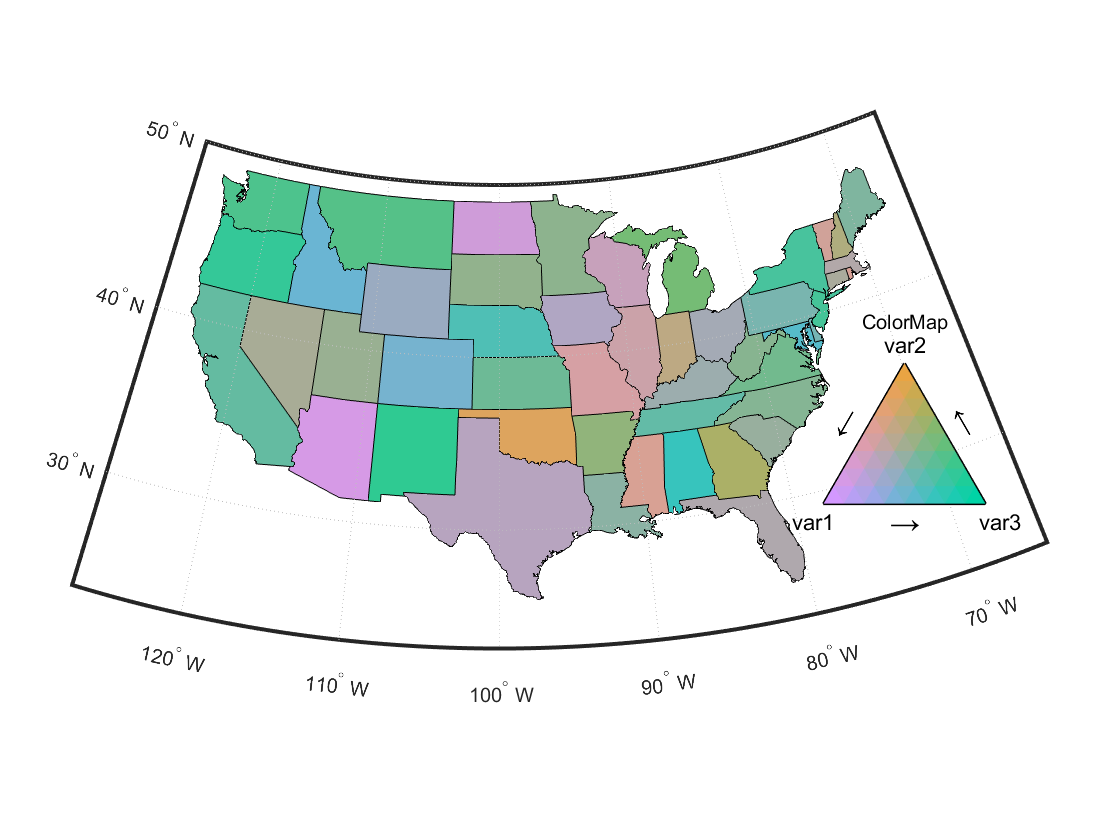

示例2多边形地图填色

axm=usamap("conus"); states=shaperead("usastatelo.shp",'UseGeoCoords',true); % 俩州离太远画不开，不要 for i=length(states):-1:1 if states(i).Name=="Alaska"||states(i).Name=="Hawaii" states(i)=[]; end
end

faceColors=makesymbolspec('Polygon',{'INDEX',[1 numel(states)],'FaceColor',... polcmap(numel(states))}); usaMap=geoshow(states, 'DisplayType','polygon','SymbolSpec', faceColors); % 不想去收集数据了，随便生成点随机数 A=rand(numel(states),1); B=rand(numel(states),1); C=rand(numel(states),1); % 调用工具函数生成图例和映射表 [CMapData,CMapHdl]=multiVarMapTri(A,B,C,'colorList',2,'pieceNum',8); % 循环修改每个州颜色 for i=1:length(usaMap.Children) usaMap.Children(i).FaceColor=[CMapData(i,1,1),CMapData(i,1,2),CMapData(i,1,3)]; end

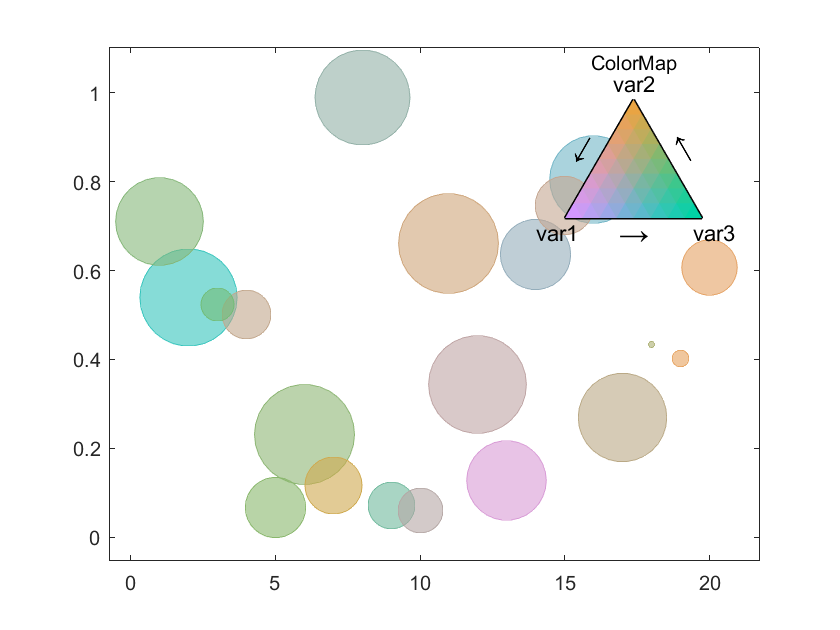

示例3气泡图

x=1:20; y=rand(1,20); sz=rand(1,20); BC=bubblechart(x,y,sz); % 不想去收集数据了，随便生成点随机数 A=rand(1,20); B=rand(1,20); C=rand(1,20); % 调用工具函数生成图例和映射表 [CMapData,CMapHdl]=multiVarMapTri(A,B,C,'colorList',2,'pieceNum',8); BC.CData=[CMapData(:,:,1)',CMapData(:,:,2)',CMapData(:,:,3)'];

三元相映射图完整代码

function [CMapData,CMapHdl]=multiVarMapTri(A,B,C,varargin) % @author : slandarer % gzh : slandarer随笔

help multiVarMapTri % ========================================================================= % 基本属性提取
obj.arginList={'colorList','pieceNum','varName','title'}; obj.colorList=1; obj.pieceNum=6; obj.varName={'var1','var2','var3'}; obj.title='ColorMap'; for i=1:2:(length(varargin)-1) tid=ismember(obj.arginList,varargin{i}); if any(tid) obj.(obj.arginList{tid})=varargin{i+1}; end
end % ========================================================================= % 基础配色表
baseAtla{1}=[1,0,0;0,1,0;0,0,1]; baseAtla{2}=[0,211,166;211,152,255;233,164,67]./255; baseAtla{3}=[249,3,252;252,242,8;2,251,249]./255; baseAtla{4}=[215,0,102;0,137,52;3,79,162]./255; baseAtla{5}=[243,180,0;180,102,0;0,0,0]./255; baseAtla{6}=[31,5,94;128,128,128;180,0,0]./255; if numel(obj.colorList)==1,atla=baseAtla{obj.colorList};end % ========================================================================= % 数据处理及图例色卡数据构建 CMapData=getCMap3(A,B,C,atla,obj.pieceNum); function CMap=getCMap3(A,B,C,atla,n) nA=(A(:)-min(A(:)))./(max(A(:))-min(A(:))); nB=(B(:)-min(B(:)))./(max(B(:))-min(B(:))); nC=(C(:)-min(C(:)))./(max(C(:))-min(C(:))); nA=(ceil(nA.*n.*3)-1)./(n.*3-1); nB=(ceil(nB.*n.*3)-1)./(n.*3-1); nC=(ceil(nC.*n.*3)-1)./(n.*3-1); nA(nA<0)=0;nB(nB<0)=0;nC(nC<0)=0; ABC=[nA,nB,nC];ABC=ABC./sum(ABC,2);ABC(isnan(ABC))=1/3; colorAB=atla(1,:).*ABC(:,1)+... atla(2,:).*ABC(:,2)+... atla(3,:).*ABC(:,3); CMap=zeros([size(A),3]); CMap(:,:,1)=reshape(colorAB(:,1),size(A)); CMap(:,:,2)=reshape(colorAB(:,2),size(A)); CMap(:,:,3)=reshape(colorAB(:,3),size(A)); end % ========================================================================= % 坐标区域初定位及修饰
ax1=gca;fig=ax1.Parent; ax1Pos=ax1.Position; ax2=axes('Parent',fig,'Position',[ax1Pos(1)+6/9*ax1Pos(3),... ax1Pos(2)+6/9*ax1Pos(4),ax1Pos(3)*2.5/9,ax1Pos(4)*2.5/9]); ax1.UserData=1; ax2.UserData=2; ax2.XLim=[-.5,.5]; ax2.YLim=[-sqrt(3)/6,sqrt(3)/3.*1.3]; ax2.XTick=[]; ax2.YTick=[]; ax2.XColor='none'; ax2.YColor='none'; ax2.Color='none'; ax2.DataAspectRatio=[1,1,1]; ax2.FontName='Arial'; ax2.FontSize=9; ax2.Title.String=obj.title; ax2.Toolbar.Visible='off'; hold(ax2,'on');view(2); % ========================================================================= % 图例中三元相图绘制
tt=[pi/2,pi/2+2*pi/3,pi/2+4*pi/3,pi/2]; tX=cos(tt)./sqrt(3); tY=sin(tt)./sqrt(3); plot(ax2,tX,tY,'Color',[0,0,0],'LineWidth',1.5) YList=linspace(tY(1),tY(2),obj.pieceNum+1); X0List=linspace(tX(1),tX(2),obj.pieceNum+1); X1List=linspace(tX(1),tX(3),obj.pieceNum+1); VList=zeros(round((obj.pieceNum+1)*(obj.pieceNum+2)/2),2); for i=1:length(YList) tXList=linspace(X0List(i),X1List(i),i)'; tYList=YList(i).*(ones(i,1)); tN=round(i*(i-1)/2); VList((tN+1):(tN+i),:)=[tXList,tYList]; end RList=zeros(obj.pieceNum*obj.pieceNum,3); FList=zeros(obj.pieceNum*obj.pieceNum,3);n=1; for i=2:length(YList) NLList=(round((i-1)*(i-2)/2)+1):(round((i-1)*(i-2)/2)+i-1); NList=(round(i*(i-1)/2)+1):(round(i*(i-1)/2)+i); for j=1:(i-1) FList(n,:)=[NList(j),NList(j+1),NLList(j)]; RList(n,:)=[j-1,i-1-j,obj.pieceNum+1-i]; n=n+1; end
end for i=2:(length(YList)-1) NList=(round(i*(i-1)/2)+1):(round(i*(i-1)/2)+i); NNList=(round((i+1)*(i)/2)+1):(round((i+1)*(i)/2)+i+1); for j=1:(i-1) FList(n,:)=[NList(j),NList(j+1),NNList(j+1)]; RList(n,:)=[j-1+1/3,i-1-j+1/3,obj.pieceNum+1-i-2/3]; n=n+1; end
end
legendCMap=getCMap3(RList(:,1),RList(:,2),RList(:,3),atla,obj.pieceNum); patch(ax2,'Faces',FList,'Vertices',VList,'CData',legendCMap,... 'FaceColor','flat','EdgeColor','none') text(ax2,cos(pi/2+2*pi/3).*0.65,sin(pi/2+2*pi/3).*0.8,obj.varName{1},'FontSize',11,'FontName','Arial','HorizontalAlignment','center') text(ax2,cos(pi/2).*0.69,sin(pi/2).*0.69,obj.varName{2},'FontSize',11,'FontName','Arial','HorizontalAlignment','center') text(ax2,cos(pi/2-2*pi/3).*0.68,sin(pi/2-2*pi/3).*0.8,obj.varName{3},'FontSize',11,'FontName','Arial','HorizontalAlignment','center') text(ax2,cos(-pi/2).*0.4,sin(-pi/2).*0.4,'→','FontSize',15,'FontName','Arial','HorizontalAlignment','center') text(ax2,cos(-pi/2+2*pi/3).*0.4,sin(-pi/2+2*pi/3).*0.4,'→','FontSize',15,'FontName','Arial','HorizontalAlignment','center','Rotation',120) text(ax2,cos(-pi/2-2*pi/3).*0.4,sin(-pi/2-2*pi/3).*0.4,'→','FontSize',15,'FontName','Arial','HorizontalAlignment','center','Rotation',-120) % 图例拖动回调 set(fig,'WindowButtonDownFcn',@BtnDownFunc, ... 'WindowButtonUpFcn',@BtnUpFunc, ... 'WindowButtonMotionFcn',@BtnMotionFunc, ... 'KeyPressFcn',@keyFunc) selectedAx=false; % 选择图例时的回调
    function BtnDownFunc(~,~) taxes=get(fig,'currentAxes'); if taxes.UserData==2 selectedAx=true; end
    end % 松开图例时的回调
    function BtnUpFunc(~,~) selectedAx=false; set(fig,'currentAxes',ax1) end % 选择图例并拖动时的回调
    function BtnMotionFunc(~,~) if selectedAx
            tpos=get(fig,'CurrentPoint'); figPos=fig.Position; normPos=tpos./figPos(3:4); ax2.Position(1:2)=-ax2.Position(3:4)./2+normPos; end
    end set(fig,'currentAxes',ax1) CMapHdl=ax2; end

完

如果有用请留个赞叭~

未经允许本代码请勿作商业用途，引用的话可以引用我file exchange上的链接，可使用如下格式：

Zhaoxu Liu (2022). Ternary phase map 三元相映射图 (https://www.mathworks.com/matlabcentral/fileexchange/117195-ternary-phase-map), MATLAB Central File Exchange. 检索来源 2022/9/5.

若转载请保留以上file exchange链接及本文链接！！！

全部m文件及素材包获取: 链接：https://pan.baidu.com/s/1V9eVKqbk2uQQDCMV6BggHQ?pwd=slan 提取码：slan
