Matplotlib（二）概述

之前的文章是通过与Matlab比较说明Matplotlib的功能。那么，Matplotlib都可以做些什么事情呢？

Matplotlib组成

Matplotlib基本类有很多，常见的有:

• matplotlib
• matplotlib.animation
• matplotlib.artist
• matplotlib.axes
• matplotlib.axis
• matplotlib.dates
• matplotlib.figure
• matplotlib.image
• matplotlib.legend
• matplotlib.lines
• matplotlib.markers
• matplotlib.mathtext
• matplotlib.pyplot
• matplotlib.quiver
• matplotlib.table
• matplotlib.text

涵盖了大量我们作图物件，如箭头、公式、文本点、线的定义等等。其中，有一非常重要的类：pyplot，这也是为什么我们在画图之前都需要加上这个语句import matplotlib.pyplot as plt的原因。通过plt这个类使得我们能绘制一切预定好的一些组件：如lengend、点、线、坐标轴、文本等等。具体的，plt可以绘制特定属性的空间，如：

• xlabel Set the label for the x-axis.
• xlim Get or set the x limits of the current axes.
• xscale Set the x-axis scale.
• xticks Get or set the current tick locations and labels of the x-axis.
• ylabel Set the label for the y-axis.
• ylim Get or set the y-limits of the current axes.
• yscale Set the y-axis scale.
• yticks Get or set the current tick locations and labels of the y-axis.
• figtext Add text to figure.
• figure Create a new figure, or activate an existing figure.
• axis Convenience method to get or set some axis properties.
• axes Add an axes to the current figure and make it the current axes.
• imread Read an image from a file into an array.
• imsave Save an array as an image file.
• imshow Display data as an image, i.e., on a 2D regular raster.
• annotate Annotate the point xy with text text.
• arrow Add an arrow to the axes.
• autoscale Autoscale the axis view to the data (toggle).
• axes Add an axes to the current figure and make it the current axes.

pyplot画出我们想要的东西

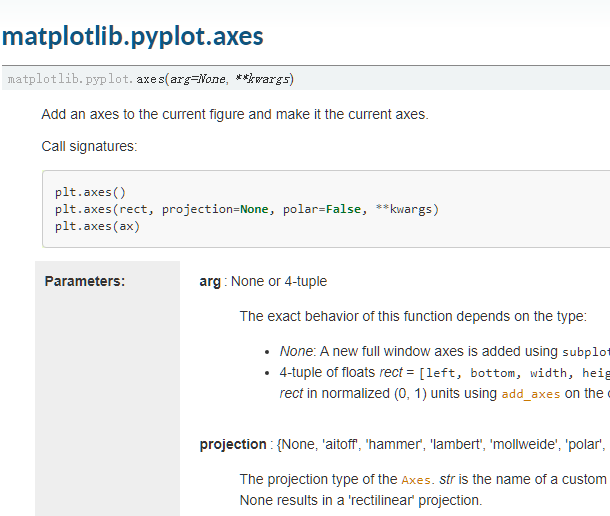

举个简单的例子，随便举个例子，在matplotlib的官方手册上可以很轻松的查阅使用说明。 一般来说，这些东西都会画在figure中，也就是那个每次弹出来的窗口中。包括这个窗口都是由plt控制的，我们首先创建一个名字为apple的窗口：

plt.figure('apple')

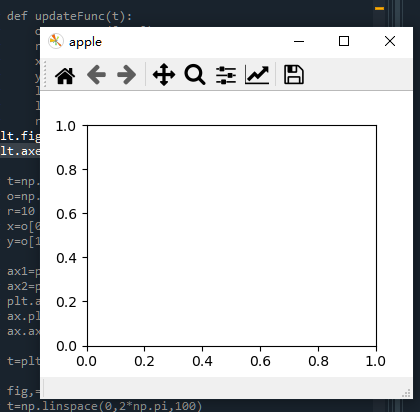

运行之后就会弹出下面的窗口： 这个figure是可以通过参数进行设置的，包括其大小，名称（也就是我们刚刚设置的apple）。只不过有默认行为表现出的默认行为罢了。OK！接下来，我们通过调用plt.axes画一个坐标轴！这次我们什么参数都不设置，结果如下： 这就是一个什么属性都不设置的：默认坐标坐标轴，从图上可以看出其默认行为：

• 默认将是一个笛卡尔xy轴；
• 刻度范围是0.0-1.0；
• 绘制在整个figure的正中央；
• 留有合适的空白；
• 默认是白色背景，等等。

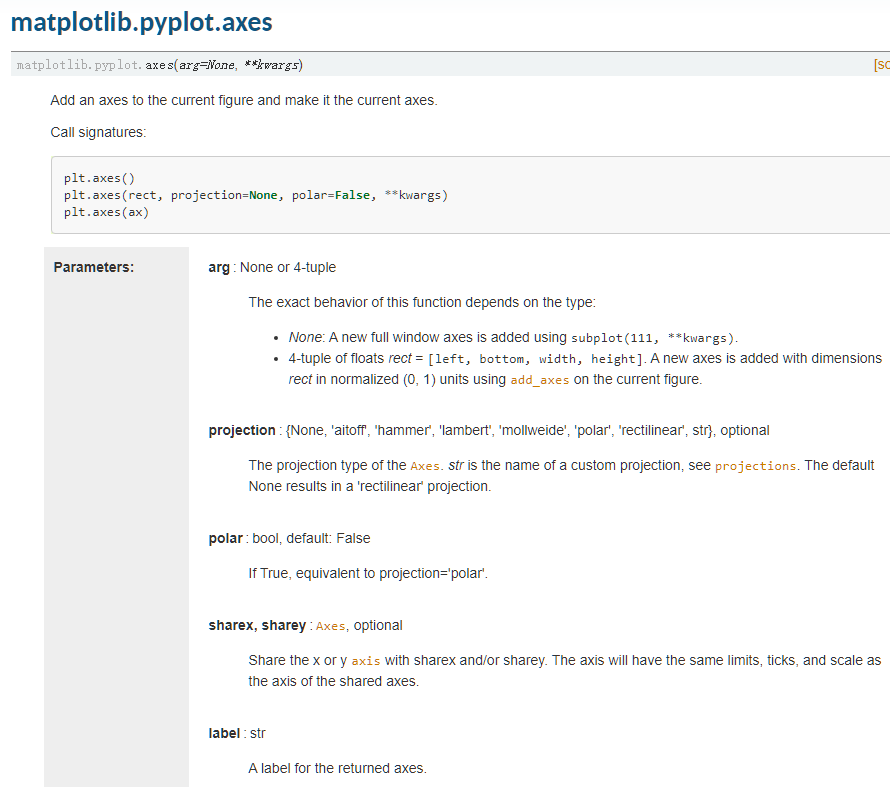

我们可以更改什么内容呢？可以通过官方手册查询 那么我们更改其位置看看：

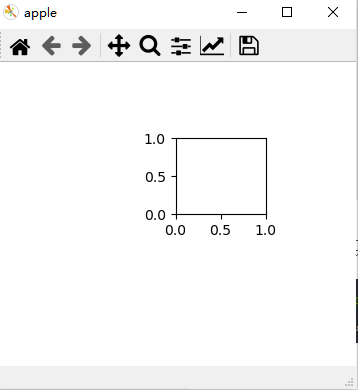

plt.figure('apple')
plt.axes((0.5,0.5,0.25,0.25))

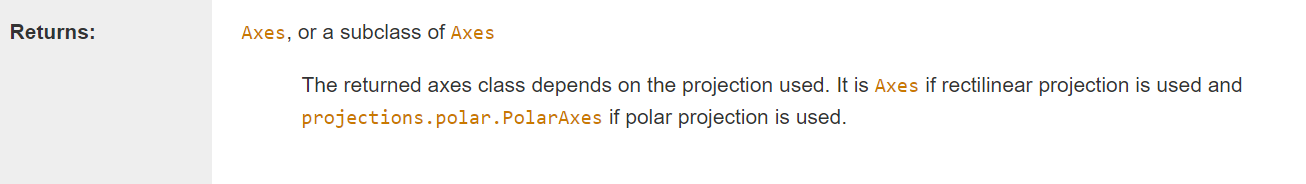

随着程序的运行，可能需要改变控件的属性，这时候就需要用到每次调用的返回值，如这里的plt.axe

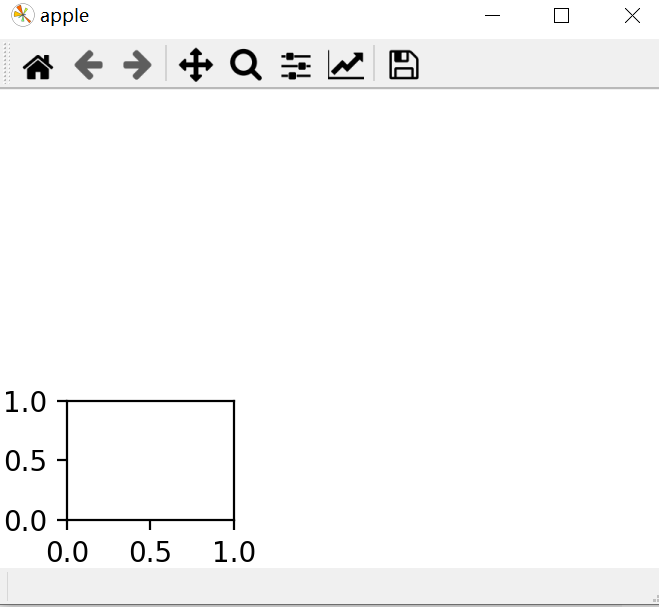

plt.figure('apple')
ax=plt.axes((0.5,0.5,0.25,0.25))
ax.set_position((0.1,0.1,0.25,0.25))

可以看出，我们通过返回的一个ax对象，得以继续修改已经画出来的东西，就本例就重新地修改了位置。
