QCustomplot（零）QCustomPlot官方Demo使用

一、在哪儿下载？

进入官方网站：https://www.qcustomplot.com/index.php/download，根据需要选择需要的文件：

• 完整版。QCustomPlot.tar.gz 源代码+例子+帮助文档；
• 共享库。QCustomPlot-sharedlib.tar.gz 库编译和使用；
• 源代码。QCustomPlot-source.tar.gz 源代码

假如你是第一次使用，建议选择完整版。下面以完整版为例说明如何使用。

二、完整版内容

解压后找到文件夹qcustomplot，内容如下：

└── qcustomplot
    ├── changelog.txt
    ├── documentation
    │   ├── html
    │   └── qcustomplot.qch
    ├── examples
    │   ├── axis-tags
    │   ├── interactions
    │   ├── plots
    │   ├── scrollbar-axis-range-control
    │   └── text-document-integration
    ├── GPL.txt
    ├── qcustomplot.cpp
    └── qcustomplot.h

• 更新日志 changelog.txt
• 帮助文档 documentation，安装之后可以直接查阅用法
• 例子工程 examples
• 版权声明 GPL.txt
• 源文件和头文件 qcustomplot.cpp qcustomplot.h

三、有什么Demo? 如何在自己项目上使用它？

examples中有五个工程，分别是：

• axis-tags 轴标签
• interactions 交互
• plots 绘制
• scrollbar-axis-range-control 滚动条
• text-document-integration 输出图像到文档

以plots为例，说明demo如何利用QCustomPlot类运行和编写。找到.pro文件，用creator打开这个pro文件： pro文件内容如下：

QT       += core gui
greaterThan(QT_MAJOR_VERSION, 4): QT += widgets printsupport

greaterThan(QT_MAJOR_VERSION, 4): CONFIG += c++11
lessThan(QT_MAJOR_VERSION, 5): QMAKE_CXXFLAGS += -std=c++11

TARGET = plot-examples
TEMPLATE = app

SOURCES += main.cpp\
           mainwindow.cpp \
         ../../qcustomplot.cpp

HEADERS  += mainwindow.h \
         ../../qcustomplot.h

FORMS    += mainwindow.ui

为了使用QCustomPlot这个类，项目上需要做以下两点：

• 添加了头文件和源文件的相对路径，在引用处#include "../../qcustomplot.h"即可。对于QT5你可能需要额外加上QT += widgets printsupport。
• ui界面上处理，将QWidget提升为QCustomPlot，自己工程可能需要在原来的UI上添加一个QWidget，然后右键弹出的菜单选择promote to，填写好头文件和类名字，点击提升完成QCustomPlot在desinger上的表现（就好像你拖了一个QPushButtom空间一样）。 PS：假如一个类基类是QWidget，那么你可以在UI界面上直观的操作它，方法是提升。

三、Demo内容

  ui->setupUi(this);
  setGeometry(400, 250, 542, 390);

  setupDemo(0);
  //setupPlayground(ui->customPlot);
  // 0:  setupQuadraticDemo(ui->customPlot);
  // 1:  setupSimpleDemo(ui->customPlot);
  // 2:  setupSincScatterDemo(ui->customPlot);
  // 3:  setupScatterStyleDemo(ui->customPlot);
  // 4:  setupScatterPixmapDemo(ui->customPlot);
  // 5:  setupLineStyleDemo(ui->customPlot);
  // 6:  setupDateDemo(ui->customPlot);
  // 7:  setupTextureBrushDemo(ui->customPlot);
  // 8:  setupMultiAxisDemo(ui->customPlot);
  // 9:  setupLogarithmicDemo(ui->customPlot);
  // 10: setupRealtimeDataDemo(ui->customPlot);
  // 11: setupParametricCurveDemo(ui->customPlot);
  // 12: setupBarChartDemo(ui->customPlot);
  // 13: setupStatisticalDemo(ui->customPlot);
  // 14: setupSimpleItemDemo(ui->customPlot);
  // 15: setupItemDemo(ui->customPlot);
  // 16: setupStyledDemo(ui->customPlot);
  // 17: setupAdvancedAxesDemo(ui->customPlot);
  // 18: setupColorMapDemo(ui->customPlot);
  // 19: setupFinancialDemo(ui->customPlot);
  // 20: setupPolarPlotDemo(ui->customPlot);
  // for making screenshots of the current demo or all demos (for website screenshots):
  //QTimer::singleShot(1500, this, SLOT(allScreenShots()));
  //QTimer::singleShot(4000, this, SLOT(screenShot()));

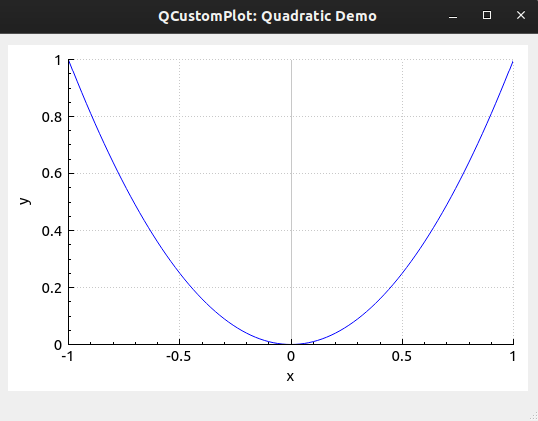

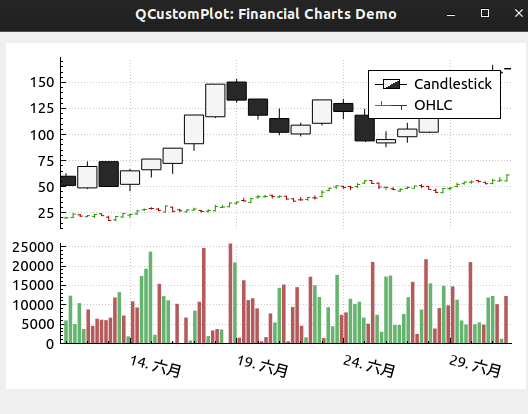

通过setupDemo函数传入的序号，即可看到相应的Demo及其实现方法。默认是运行QuadraticDemo，运行结果如下： 将序号0改成19，运行结果如下： 仔细找找你要的绘图效果，参照源代码即可完成工程上的大多数应用。
