如何画一个算法流图？

一、流程图的基本组成

一般由框和流程线（带箭头的直线）组成。

1.1 起止框(不可或缺)

上面的圆角矩形代表算法的开始或结束。

1.2 输入、输出框

上面的平行四边形代表算法的输入和输出。

1.3 处理框（执行框）

上面的矩形代表数据的处理和执行，一般是赋值或者计算两种类型。按照约定，赋值一般用 ← \leftarrow ←来表示，如下：

1.4 判断框

上面的菱形代表条件的判断，一般来说判断条件是：两元判断，当然也不排除有多个判断。

二、流程图的基本原则

为了增加框图的可读性，需要规定一些规则：

• 请使用标准的框图符号，而不是自定义符号
• 整体绘制方向是从上到下、从左往右
• 除了判断框外，大多数框图只有一个进入点和一个退出点
• 判断框除了有是否两元判断还可能有多分支判断
• 语言尽可能精炼
• 开始框只有一个流出线，终止框只有一个流入线，输入、输出框只有一个流入线和一个流出线，判断框一般有一个流入线和两条流出现，任何时候只有一条起作用

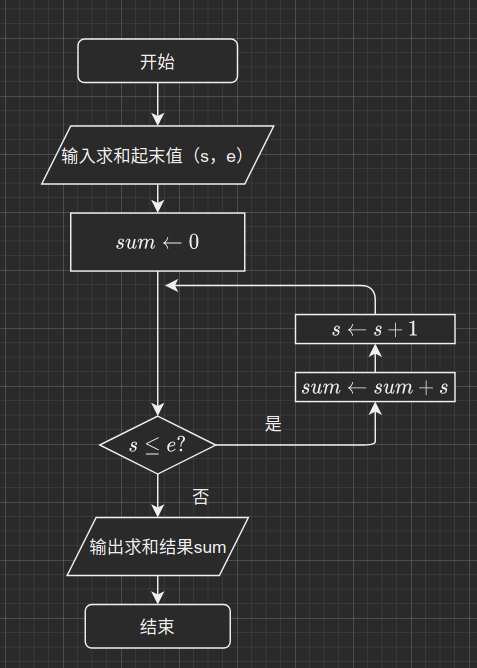

三、一个例子

根据程序流图，程序实现就相当容易了(以C为例)：

int sumUp(int s,int e)
{
	int sum=0;
	while(s
