- 题目：Depth and surface normal estimation from monocular images using regression on deep features and hierarchical CRFs
- 出处：Li, B., Shen, C., Dai, Y., Van Den Hengel, A., & He, M. (2015). Depth and surface normal estimation from monocular images using regression on deep features and hierarchical crfs. In Proceedings of the IEEE conference on computer vision and pattern recognition (pp. 1119-1127).
从单个单目彩色图像预测场景的深度（或表面法线）是一项艰巨的任务。本篇论文采用了
- 深度卷积神经网络(DCNN)特征的回归和
- 使用条件随机场(CRF)进行后处理细化来解决单目图像的深度或者表面法向的预测问题。
这个framework在超像素级别和像素级别这两个级别(超像素级别的深度回归，从超像素级别到像素级别的深度调整)上进行工作。由于framework是自上而下的，所以它可以从超像素级别工作到像素级别。
- 首先，设计DCNN模型来学习从多尺度图像块到超像素级别深度或者表面法向值(surface normal values)的映射(利用DCNN网络提取多尺度深度特征，并训练回归器)。
- 然后，利用深度或表面法向图上的各种电势(potentials)使用the hierarchical continuous conditional random field(CRF) model，将估计的超像素深度或表面法向从超像素级别重新细化到像素级，其中包括数据项、超像素之间的平滑项和表征估计图局部结构的自回归项。
由于这个模型不需要明确地编码任何类型的几何先验，因此在现实应用中有很强的泛化能力。
这带来了以下好处：
- （a）通过仅在超像素级提取预先训练的CNN特征，显著减少了计算负担；
- （b）避免了边界上的过度平滑，并保留了小对象。
此外，使用相同的框架，我们可以在对网络参数进行最小修改的情况下估计surface normals。(在给定深度信息的情况下，人们总是可以计算出surface normals)
方法本篇论文中的像素级单图像深度估计方法包括两个阶段：超像素深度回归和从超像素到像素级别的深度细化。
首先，我们将超像素级深度估计作为一个回归问题。给定一幅图像，我们能够得到超像素。对于每一个超级像素，我们提取围绕超像素中心的多尺度图像块。然后学习一个DCNN来编码输入块和相应深度之间的关系。
其次，通过使用层次(hierarchical)条件随机场（CRF），将深度估计从超像素级细化到像素级。超像素级和像素级都考虑了不同的电势(potentials)。
整体CNN架构:
注意，CNN的固定权重部分(fixed-weights part)可以从预先训练的模型（如AlexNet或deeper VGGNet）中传递。
①Depth regression with CNNs
我们注意到，对于基于像素的方法，从局部邻域提取的局部特征向量可能不足以预测深度标签，因此必须使用能够捕获空间配置的相邻像素的组合信息。
为了encode the depth,网络结构如Figure 1。其中，前面五个卷积层和第一个全连接层(FC1)来源于AlexNet,并且他们的权重值都是固定的，且被所有的输入块所共享。对于FC1的所有输出均被concatenated,然后喂给最后两个全连接层(FC-a和FC-b),这两层的权重值使用训练数据训练获得。
此外，本篇论文还证明了具有丰富上下文信息和多尺度观测的large-size patch对于深度回归任务至关重要。
②Refining the results via hierarchical CRF

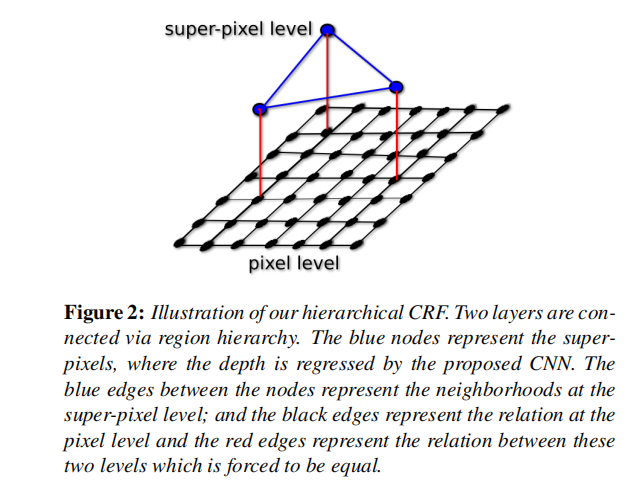

为了将预测的深度或曲面法向从超级像素级别细化到像素级别，我们在超像素和像素级别上建立了一个hierarchical CRF,它的结构为：
energy function:
注意，前两个势能定义在超像素级别，最后一个势能定义在像素级别。
Potential 1: Data term
这个数据项是定义在超像素级别的。
Potential 2:Smoothness at the super-pixel level
此成对项强制相邻超像素之间的一致性。这里我们定义了超像素级的平滑度。二次距离由λ_ij加权，即CIELUV颜色空间中连接的超像素之间的色差
Potential 3: Auto-regression model
本文利用自回归模型对深度图中的局部相关结构进行了描述。一般三维场景的深度图主要包含由曲线分割的光滑区域，自回归模型能够很好地刻画这种局部结构。自回归模型的关键之处在于深度图可以由深度图本身局部表示。用du表示位置u处的深度值。模型预测的深度图可以表示为：
在这里，C/u表示像素u的neighbourhood,α_ur表示C/u集合中像素r的模型自回归系数，模型和depth map之间的差异(i.e.,the auto-regression potential)可以被表示成：
我们需要根据可以使用的彩色图像设计一个局部自回归预测因子α。在这里我们令α_ur ∝
且满足
其中，g表示对应像素的亮度值(intensities value), σ_u表示u周围局部块的亮度方差。
像素亮度，每个像素都有相应的亮度，这个亮度和色相是没有关系的，同样的亮度既可以是红色也可以是绿色，就如同黑白(灰度)电视机中的图像一样，单凭一个灰度并不能确定是红色还是绿色。 所以，像素的亮度和色相是无关的。像素的亮度值在0至255之间，靠近255的像素亮度较高，靠近0的亮度较低，其余部分就属于中间调。这种亮度的区分是一种绝对区分，即255附近的像素是高光，0附近的像素是暗调，中间调在128左右。
理论上，参数W1，W2可以通过最大化条件对数似然来学习。在我们的公式中，我们通过对训练数据的交叉验证来估计w1，w2。
A closed-form solution
一旦确定了层次CRF中的参数，由于最小二乘损失（Gaussian-CRF），MAP解就可以以闭合的形式得到。为了便于表达，我们函数式（1）表示为矩阵形式：
由于能量函数相对于d是二次函数，因此可以用代数方法导出一个闭式解:
对于数据集，我们采用SLIC来获取超像素。
对于深度回归，我们将多尺度块的大小固定为55×55、121×121、271×271、407×407像素。这些patches是从原始图像中提取的，并且把他们的大小重新调整为227×227像素，这是我们深度回归网络的输入大小。
在训练和测试的时候，我们把ground truth 深度值转换成log space。所提出的深度回归网络使用随机梯度下降训练，批次大小为100个样本，动量为0.9，权值衰减为0.0004。
卷积层C1、C2、…、FC1的权重由预先训练的AlexNet模型初始化。随机初始化FC-a、FC-b的权重，标准差为0.01。另外，我们在这两层之后添加ReLU层和dropout层。
The loss function
xi表示ground-truth depth。 xˆi表示对应的回归值。

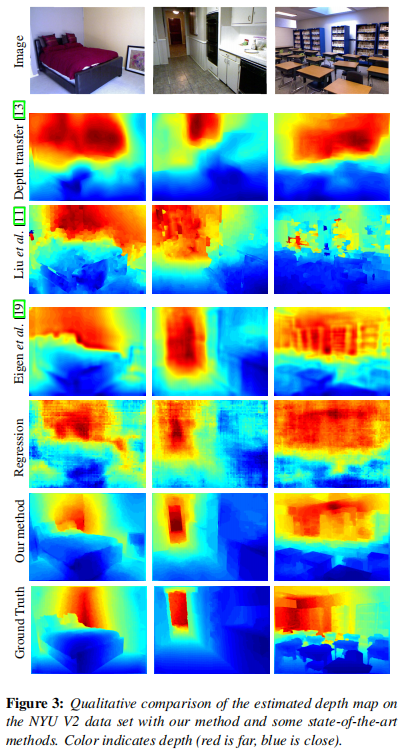

- 通过实验对现行效果较好的方法和本篇论文的方法进行了比较。
- 通过实验，分析了潜在的问题和本篇论文的方法。具体地说，首先给出了一个只有深度回归的基线实现，即没有深度细化，从而解释了这两个组件在实现最终深度图中的作用。二是分析了超像素大小对深度评估的影响，we fix the size of super-pixels to 10。
- 通过实验，验证本篇论文中方法的泛化能力(how the regression-refifining framework can be used to predict depth for images not related to the training data set)。
