Pinocchio: Nearly Practica Verifable Computationh之circuit compiler

下载论文相应源码

一、编译circuit compiler源码

circuit compiler对应源码在vc/sourceCode/vc/pinocchio/ccompiler/目录下，其中有文件结构为： 1）external-code：外部依赖文件。 2）input：用于测试pinocchio的sample程序。 3）src：compiler的源码（均为python脚本）。其中的drawcirc.py可可视化相应的circuit.

1.1 安装外部依赖

cd vc/sourceCode/vc/pinocchio/ccompiler/external-code
make

主要有两个工具： 1）pycparser ： pycparser is a complete parser of the C language, written in pure Python using the PLY parsing library. It parses C code into an AST and can serve as a front-end for C compilers or analysis tools. 2）ply： PLY is an implementation of lex and yacc parsing tools for Python. lex的工作就是根据词法规则自动生成词法分析器。 执行语法分析的程序则称为解析器。yacc就是根据语法规则自动生成解析器的程序。

1.2 运行sample程序

cd vc/sourceCode/vc/pinocchio/ccompiler/input
python ../src/build-test-matrix.py #在当前目录下生成make.matrix文件，为makefile格式文件
make -f make.matrix #编译，会在build文件夹内生成相应的circuit（*.arith）和可执行文件。

注意： 若使用64位gcc编译，需要在make.mattrix和make.in文件中，将所有的gcc命令后面加 -m32，否则会报错Error: operand type mismatch for push. ../src/Vercomp.py脚本把输入的.c程序转换为.arith circuit文件。

1.3 将*.arith cirtuit文件通过drawcirc.py转换为可视化图形

drawcirc.py中使用了pydot来可视化决策树，需要安装：

pip install pydot
apt-get install graphviz

以common/App.py中的App(“eqtest”)为例。默认的drawcirc.py无法处理其中的zerop的值，需在drawcirc.py sub_parse函数中增加：

elif (verb=="zerop"):
  self.add_gate(Gate("zerop", in_a, out_a))

cd vc/sourceCode/vc/pinocchio/ccompiler/input
python ../src/drawcirc.py --arith build/eqtest-p0-b32.arith --out output.pdf

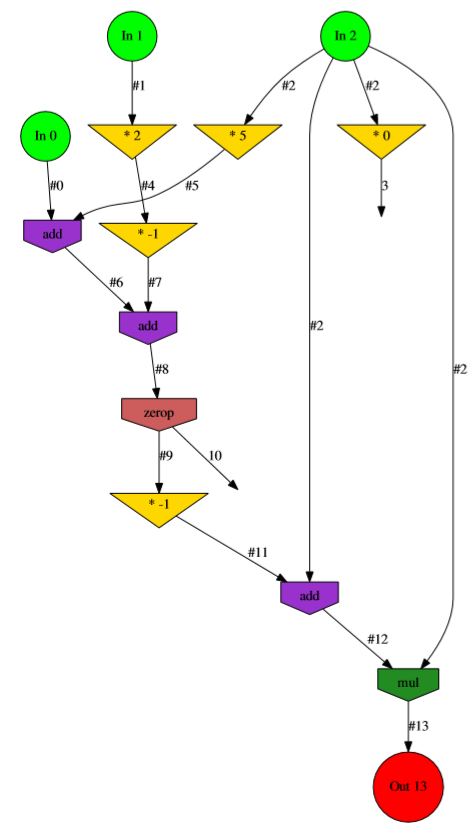

生成的图形类似为：

默认生成的这个circuit是判断input->a+5与input->b*2是否相等。图形并不是特别直观，可修改eqtest.c中代码，改为判断input->a和input->b值是否相等。

void outsource(struct Input *input, struct Output *output)
{
    output->x = (input->a) == (input->b);
}

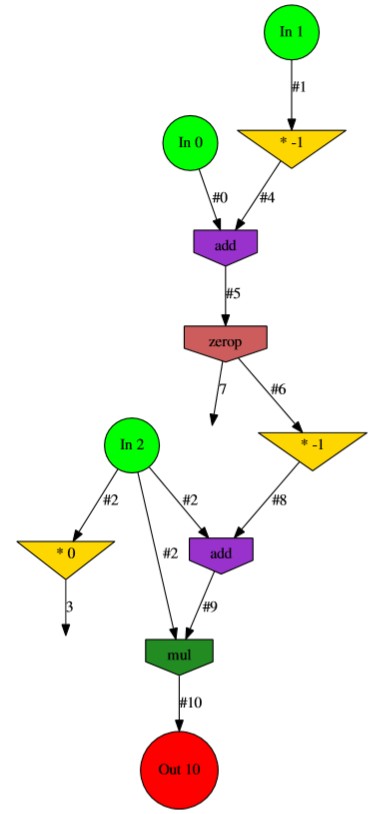

对应的图形为：
