Polygon

1. 引言

Polygon早期名为Matic。

Polygon为一组sidechain 侧链，为公链扩容方案，其基于 Plasma MoreVP 框架——采用的为account模型，而不是UTXO模型。Polygon支持现有所有的以太坊工具，并具有更快、更便宜的交易。Polygon上的gas费约为以太坊主网上的 1 / 100 1/100 1/100。

以太坊主网的资产，如Dapps/Tokens/Protocols都可迁移至Polygon side chain(s)上，同时也可根据需要将资产取回主链上。 Polygon支持DEX（如0x）、Liquidity pools（如Kyber Network）、借款协议（如Dharma Protocol）等。

具体的代码实现参见：

• https://github.com/maticnetwork/bor：其fork自Go Ethereum，并兼容EVM。
• https://github.com/maticnetwork/heimdall：其fork自Tendermint。

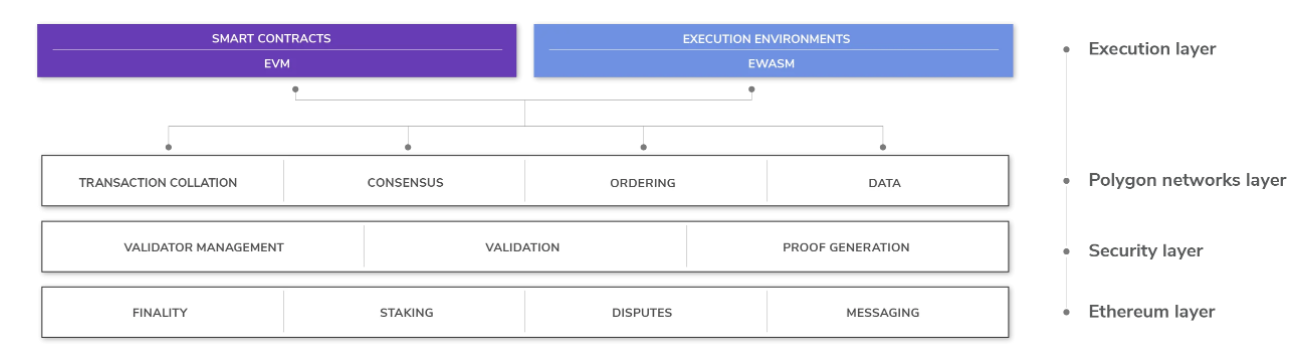

Polygon一般可分为四层：

• Ethereum层：可使用以太坊来host and execute any mission-critical component of their logic。该层由以太坊智能合约来实现，主要功能类似有：

  • Finality/checkpointing
  • Staking
  • Dispute resolving
  • Message relaying

• 安全层：为可选层，非强制需要。用于管理一组validators，validators会周期性地检查任何Polygon chain的可用性，并收取一定的费用。安全层是完全抽象的，可由不同的主体实现不同的特征。改成可直接实现在以太坊上，此时，以太坊的矿工承担了validation的工作。该层可 以平行于以太坊的meta-blockchain方式运行，负责的主要功能有：

  • Validator management（注册/反注册、激励、shuffuling等）
  • Polygon chains validation

• Polygon networks层：为一群主权区块链网络。这个网络可利用Polygon协议来相互连接并交换任意消息。每个区块链网络服务于其各自的社区，维护一下功能：

  • 整理交易
  • 本地共识
  • 产生区块

• 执行层：该层可解析并运行 已在Polygon网络中达成共识的交易，主要分为2个子层：

  • 执行环境（实现可插拔的虚拟机）
  • 执行逻辑（某一特定Polygon网络的状态转换函数，通常写成以太坊智能合约）

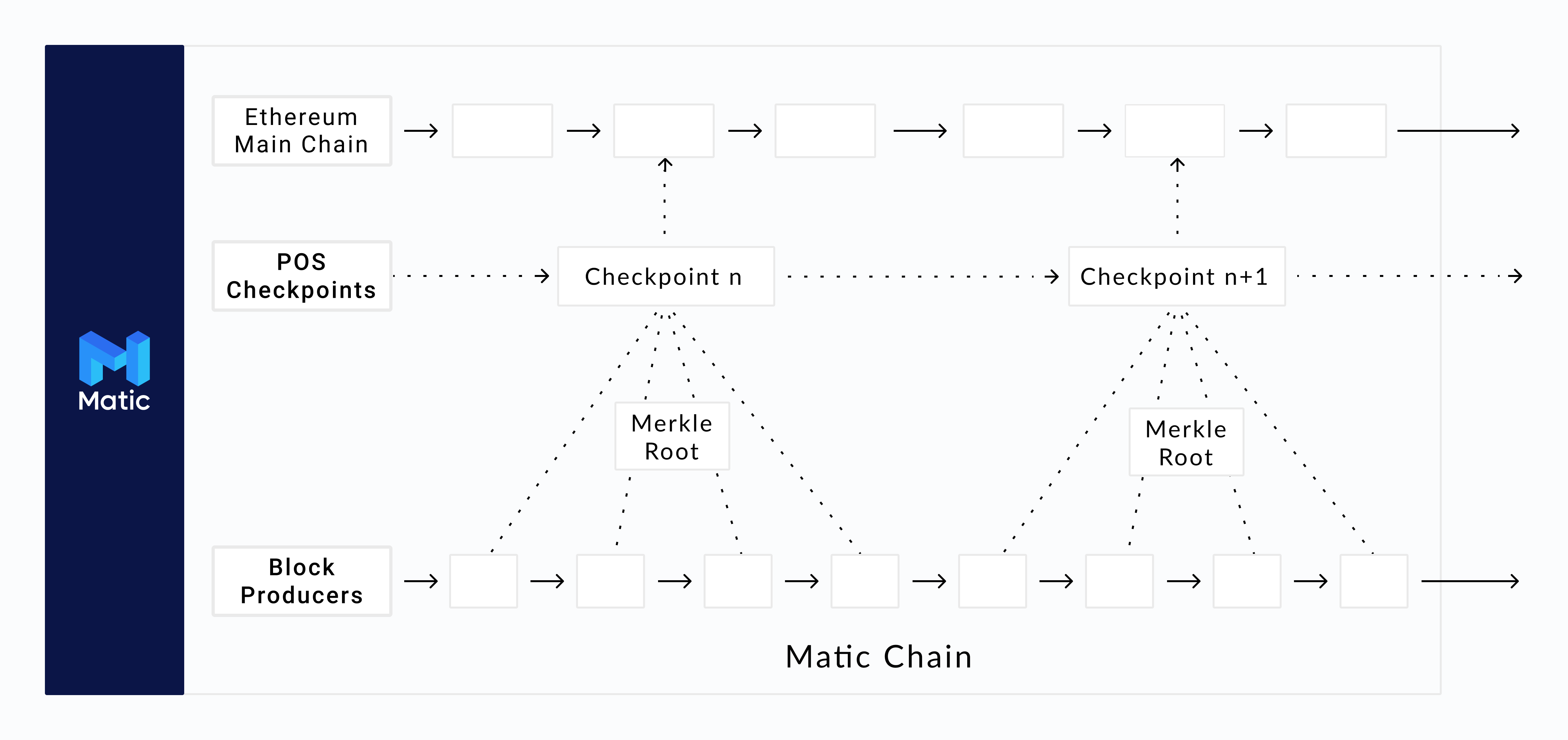

Polygon（matic）总体架构为： Polygon PoS为a Layer2 commit chain to 以太坊网络。 PoS中实际内容又可划分为3个子层：

• 对于以太坊主网层：部署了一组智能合约。
• 对于Heimdall层：为平行于以太坊运行的一组proof-of-stake Heimdall节点，并会监控以太坊网络中的合约。Heimdall fork自 Tenedermint。
• 对于Bor层：Heimdall节点会shuffle a set of block-producing Bor nodes。Bor fork自Go Ethereum。Bor节点或Block Producer实现本质就是sidechain operator。sidechain VM是以太坊兼容的。当前，其是：基础的Geth实现+对共识算法的自定义调整。未来，将从头开始实现，使其更轻量、更专注。产块者从Validator set中产生，并使用历史Ethereum block hashes来进行shuffle。未来将使用randomness来选举出产块者。

在以太坊主网上的合约中进行质押，Heimdall节点会监听以太坊网络上合约中质押的token，并选择相应的Bor节点来产块。Bor节点会基于Heimdall节点选择的spans轮流产块。spans与以太坊上的质押量大小相关。

Checkpoint有2个作用：

• 1）Provide finality on the Root Chain：以太坊主链根据提交过来的checkpoint来决定侧链上块的最终性。
• 2）Provide proof of burn in withdrawal of assets：在用户提现资产到主链上时，提交燃烧证明。

1.1 Polygon VS Plasma

Polygon与Plasma主要有2处不同：

• Polygon实现的Plasma是基于EVM运行的state-based sidechains。而其它Plasma实现主要基于UTXO——仅支持特定的支付。Polygon具有state-based sidechains，使得Polygon可提供通用的智能合约扩容性。
• Polygon采用的public checkpointing layer，会定期发布checkpoints——不像Plasma Cash在每个区块之后都要发布checkpoints。通过支持checkpoints的批量发布，可支持侧链以更快的速度运行。checkpoints+fraud proofs 机制，可保证Polygon侧链的安全性，同时，任何欺诈行为都可由以太坊主网发现，并通过罚没质押的token来惩罚作弊者。该主链安全性是对侧链PoS协议安全性的补充。

1.2 Polygon VS Loom

Polygon致力于去中心化扩容。Polygon采用了Plasma架构中周期性的checkpoints和fraud proofs。当用户需要取回资产时：

• 使用checkpoints来证明其在侧链上的资产。
• 使用fraud proofs来挑战fraud or any bad behavior and slash tokens。

Loom也提供L2扩容方案，其提出的Zombiechain与Polygon类似，但有2点不同：

• 关注点不同。Loom主要关注游戏和社交APP，其对去中心化的诉求相对没那么高。而Polygon关注金融交易、游戏等Dapp。同时计划提供全面的金融服务，如借贷Dapp（token swaps，margin trade等等）。
• Loom未来可能会使用的Plasma Cash，由于其需要将侧链的每个区块都推送到主链上，具有的block times要大于以太坊的block times。而Polygon使用的checkpoints for 1-second block times (with PoS layer)。 Plasma Cash+NFT，特别适合用于表示游戏卡和社交状态转换。但是对于普通的token transfers，其需要在plasma cash上进行token swap，用户体验不够好。

1.3 Polygon VS POA/Go-Chain

POA项目的产块者由Goverment公证确认，Go-Chain则依赖于多个国家的组织。这样的public block producers将有很大概率会受powerful external agencies and self-interest影响。同时侧链的交易仅由侧链的共识来保证，其共识参与者仅由3~25个。 而Polygon中，所有侧链交易的安全性将由侧链以及主链等多重机制保证。

在侧链端，Block producer layer中的任何交易都将通过高度去中心化的checkpointing layer verified and checkpointed to 主链。侧链端的任何欺诈交易都可通过checkpoiting layer来探测和处理。极端情况下，即使block producer layer和checkpoiting layer串通作弊，主链端还有fraud proofs，任何人都可公开来挑战其认为在侧链端是作弊的任何交易，如果挑战成功，colluding parties的质押将slash从而造成巨大的经济惩罚。同时，公开挑战者可获得the slashed stakes of the fraudulent sidechain actors。 此外， Polygon sidechains的容量和TPS要远远高于POA和Go-chain。Polygon tps可达数千，而POA和Go-chain仅有小一两千。理论上，“a single Polygon side chain”的tps可达 ( 2 16 ) (2^{16}) (216)，即约6.5万+。Polygon支持多条侧链。

1.4 Polygon VS Celer Network

Polygon 和 Celer Network 是对同一问题的不同解决方案，即解决当前区块链的低tps问题。二者都采用链下扩容技术，最终都依赖主链来提供final security。二者的目标都是generalized state transitions off-chain。 但是，二者本质有所不同：

• Polygon基于的是a set of Plasma sidechain(s) + PoS共识。Celer Network基于的是状态通道解决方案。
• Polygon致力于构建DApp开发者生态，因为其使用的是account-based Plasma sidechain，且其Polygon VM为兼容EVM的runtime，可以很容易的将以太坊DApp迁移至Polygon。从开发者角度来看，这与Celer Network有所不同。

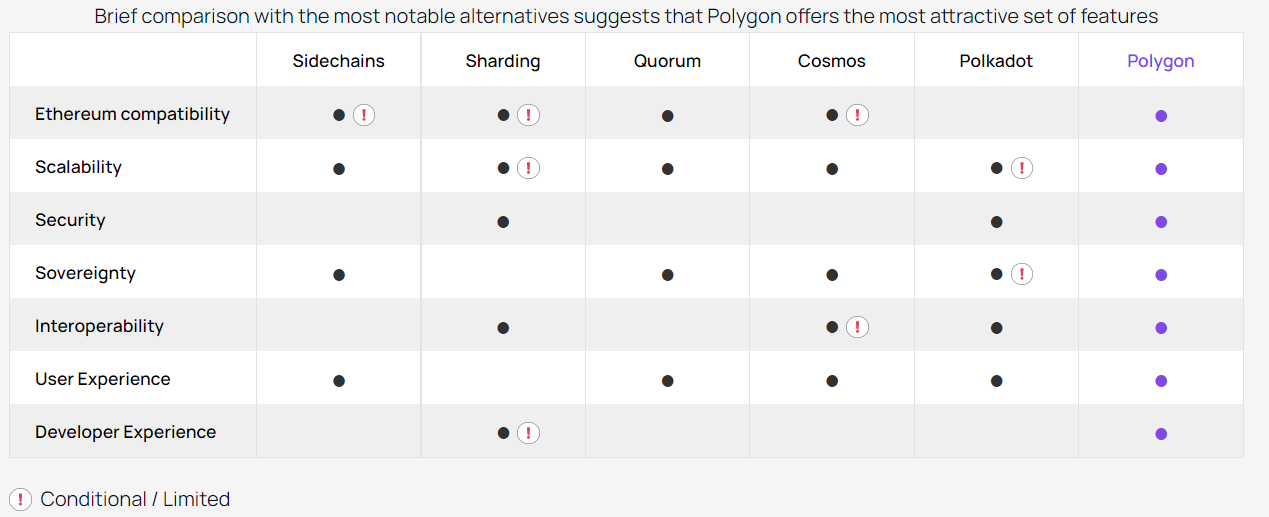

2. Polygon的主要特征

3. Ethereum↔Polygon PoS Bridge

Polygon支持3种接入方式：

• Polygon PoS chain
• Ethereum + Polygon with PoS bridge
• Ethereum + Polygon with Plasma bridge

其中PoS Bridge和Plasma Bridge对比如下：

PoS Bridge(Recommended)Plasma BridgeShort DescriptionDApp Developer’s looking for flexibility and faster withdrawals with POS system securityDApp Developer’s looking for increased security guarantees with Plasma exit mechanism.StructureHighly flexibleRigid, Less FlexibleDeposit(Ethereum → Polygon)3-5 mins3-5 minsWithdrawal(Polygon → Ethereum)1 checkpoint = ~ 20 mins to 3 hours10080 mins or 7 days (Challenge Period)SecurityProof-of-Stake system, secured by a robust set of external validators.Polygon’s Plasma contracts piggybacks on Ethereum’s security with 7 days challenge period.Support StandardsETH, ERC20, ERC721, ERC1155 and OthersOnly ETH, ERC20, ERC721

Polygon采用双共识机制：PoS+Plasma。

bridge本质上为一组合约，用于帮助将资产由root chain移动到child chain。

使用PoS Bridge的详细流程为：

• 1）将Root token和Child token映射在PoS bridge。具体映射申请页面为：https://mapper.matic.today/。
• 2）可直接使用matic.js SDK来直接与合约进行交互。
• 3）为了将资产由以太坊转移到Polygon，再取回到以太坊中，具体的操作为：
  • 3.1）部署在以太坊网络的Predicate合约可lock 待存入的token数额。Owner of asset (ERC20/ERC721/ERC115) token需授权Predicate合约来spend要传输的token数额。
  • 3.2）一旦完成授权，接下来了存入资产。需调用RootChainManager合约，继而触发部署在Polygon chain上的ChildChainManager合约。
  • 3.3）采用state sync机制，部署在Polygon chain上的ChildChainManager内部会调用相应child token合约的deposit函数，然后相应的数额的token资产会mint到相应的用户账号中。注意，仅有ChildChainManager合约可调用child token合约的deposit函数。
  • 3.4）一旦Polygon上的用户收到token，其可在Polygon chain上几乎实时地交易，其手续费几乎可忽略。
  • 3.5）将Polygon上的资产提回到以太坊上分为2步：首先，需要在Polygon chain上burn相应的token资产；然后，需要将proof of burn交易提交到以太坊主链上。
  • 3.6）需要由Proof of Stake validators对burn交易进行checkpoint，用时约需20分钟到3小时，然后再提交到以太坊主链上。
  • 3.7）一旦交易被添加到了check point中，则可调用部署在以太坊上的RootChainManager合约的exit函数来提交proof of burn交易。调用的exit函数会验证the checkpoint inclusion，然后出发部署在以太坊上的Predicate合约（之前存入时通过该合约lock了相应token资产）。
  • 3.8）最后，部署在以太坊上的Predicate合约会释放the locked tokens，然后将资金重新冲入相应的以太坊用户账号中。

4. Polygon中的state sync机制

详细参看：

• https://github.com/maticnetwork/matic-docs/blob/master/docs/contribute/state-sync/state-sync-mechamism.md
• https://github.com/maticnetwork/matic-docs/blob/master/docs/contribute/state-sync/state-sync-mechamism.md

4.1 State Sync

State Sync为native机制，用于从以太坊主链上读取state并发送到Bor链上。 Heimdall层的Validators会监听StateSynced 事件，然后将该事件传输给Bor层。

receiver合约继承了IStateReceiver，自定义逻辑体现在onStateReceive函数中：

pragma solidity ^0.5.11;

// IStateReceiver represents interface to receive state
interface IStateReceiver {
  function onStateReceive(uint256 stateId, bytes calldata data) external;
}

是需要dapps/users按如下流程操作来实现state-sync：

• 1）调用以太坊主链上部署的StateSender合约中的syncState函数。
• 2）syncState函数会释放event StateSynced( uint256 indexed id, address indexed contractAddress, bytes data ); 事件。
• 3）Heimdall chain中的所有Validators将监听到该事件，然后其中的一个想要获得tx fee的Validator将该交易发送到heimdall。
• 4）一旦state-sync交易被包含在heimdall上的一个区块中（经过2/3+ validators同意），其即被添加到了pending state-sync list。
• 5）在bor中的每个sprint（当前为64 blocks on Bor）之后，bor节点会通过调用API从heimdall中提取pending state-sync states。详细代码为：【在调用commitState时，stateId和data为参数。】

func (gc *GenesisContractsClient) CommitState(
   event *EventRecordWithTime,
   state *state.StateDB,
   header *types.Header,
   chCtx chainContext,
) error {
   eventRecord := event.BuildEventRecord()
   recordBytes, err := rlp.EncodeToBytes(eventRecord)
   if err != nil {
   	return err
   }
   method := "commitState"
   t := event.Time.Unix()
   data, err := gc.stateReceiverABI.Pack(method, big.NewInt(0).SetInt64(t), recordBytes)
   if err != nil {
   	log.Error("Unable to pack tx for commitState", "error", err)
   	return err
   }
   log.Info("→ committing new state", "eventRecord", event.String())
   msg := getSystemMessage(common.HexToAddress(gc.StateReceiverContract), data)
   if err := applyMessage(msg, state, header, gc.chainConfig, chCtx); err != nil {
   	return err
   }
   return nil
}

• 6）部署在Bor链（子链）上的receiver合约继承了IStateReceiver，在onStateReceive函数中可实现自定义逻辑来解析data并实现任意action。

4.2 Bor Block Receipt

详细参看：

• https://github.com/maticnetwork/bor/pull/90

Bor会为client生成新的tx/receipt，包含了all logs for state-sync。Tx hash有block number和block hash（sprint中最后一个区块的block hash）派生而来：

keccak256("matic-bor-receipt-" + block number + block hash)

这并不会影响共识逻辑，仅会影响客户端。eth_getBlockByNumber，eth_getTransactionReceipt 和 eth_getLogs 会包含派生的state-sync logs。注意，区块中的bloom过滤器不会包含inclusion for state-sync logs，同时也不会在transactionRoot和receiptRoot中包含派生的tx。

5. polygon protocol

主网实际部署信息参见：

• https://static.matic.network/network/mainnet/v1/index.json

{
Main: {
NetworkName: "Ethereum",
ChainId: 1,
DaggerEndpoint: "wss://mainnet.dagger.matic.network",
WatcherAPI: "https://sentinel.matic.network/api/v2",
StakingAPI: "https://sentinel.matic.network/api/v2",
Explorer: "https://etherscan.io",
SupportsEIP1559: true,
Contracts: {
BytesLib: "0x1d21fACFC8CaD068eF0cbc87FdaCdFb20D7e2417",
Common: "0x31851aAf1FA4cC6632f45570c2086aDcF8B7BD75",
ECVerify: "0x71d91a8988D81617be53427126ee62471321b7DF",
Merkle: "0x8b90C7633F1f751E19E76433990B1663c625B258",
MerklePatriciaProof: "0x8E51a119E892D3fb324C0410F11f39F61dec9DC8",
PriorityQueue: "0x61AdDcD534Bdc1721c91740Cf711dBEcE936053e",
RLPEncode: "0x021c2Bf4d2941cE3D593e07317EC355937bae495",
RLPReader: "0xD75f1d6A8A7Dc558A65c2f30eBF876DdbeE035a2",
SafeMath: "0x96D358795782a73d90F2ed2d505aB235D197ca05",
Governance: "0x98165b71cdDea047C0A49413350C40571195fd07",
GovernanceProxy: "0x6e7a5820baD6cebA8Ef5ea69c0C92EbbDAc9CE48",
Registry: "0x33a02E6cC863D393d6Bf231B697b82F6e499cA71",
RootChain: "0x536c55cFe4892E581806e10b38dFE8083551bd03",
RootChainProxy: "0x86E4Dc95c7FBdBf52e33D563BbDB00823894C287",
ValidatorShareFactory: "0xc4FA447A0e77Eff9717b09C057B40570813bb642",
StakingInfo: "0xa59C847Bd5aC0172Ff4FE912C5d29E5A71A7512B",
StakingNFT: "0x47Cbe25BbDB40a774cC37E1dA92d10C2C7Ec897F",
StakeManager: "0xd6f5c46d4e1a02f9d145cee41d2f8af30d8d2d76",
StakeManagerProxy: "0x5e3Ef299fDDf15eAa0432E6e66473ace8c13D908",
SlashingManager: "0x01F645DcD6C796F6BC6C982159B32fAaaebdC96A",
ValidatorShare: "0x01d5dc56ad4206bb0c132d834644d57f51fed5ec",
StateSender: "0x28e4F3a7f651294B9564800b2D01f35189A5bFbE",
DepositManager: "0xd505C3822C787D51d5C2B1ae9aDB943B2304eB23",
DepositManagerProxy: "0x401F6c983eA34274ec46f84D70b31C151321188b",
WithdrawManager: "0x017C89Ca4Bda3D66cC65E3d20DD95432258201Ca",
WithdrawManagerProxy: "0x2A88696e0fFA76bAA1338F2C74497cC013495922",
ExitNFT: "0xDF74156420Bd57ab387B195ed81EcA36F9fABAca",
ERC20Predicate: "0x158d5fa3ef8e4dda8a5367decf76b94e7effce95",
ERC721Predicate: "0x54150f44c785d412ec262fe895cc3b689c72f49b",
Tokens: {
MaticToken: "0x7D1AfA7B718fb893dB30A3aBc0Cfc608AaCfeBB0",
TestToken: "0x3db715989dA05C1D17441683B5b41d4510512722",
RootERC721: "0x96CDDF45C0Cd9a59876A2a29029d7c54f6e54AD3",
MaticWeth: "0xa45b966996374E9e65ab991C6FE4Bfce3a56DDe8"
}
},
POSContracts: {
Merkle: "0x195fe6EE6639665CCeB15BCCeB9980FC445DFa0B",
MerklePatriciaProof: "0xA6FA4fB5f76172d178d61B04b0ecd319C5d1C0aa",
RLPReader: "0xBEFe614A45A8300f2a4A00fb634b7137b6b1Bc47",
SafeERC20: "0xeFfdCB49C2D0EF813764B709Ca3c6fe71f230E3e",
SafeMath: "0x6EBEAC13f6403D19C95b6B75008B12fd21a93Aab",
RootChainManager: "0x7cfa0f105a4922e89666d7d63689d9c9b1ea7a19",
RootChainManagerProxy: "0xA0c68C638235ee32657e8f720a23ceC1bFc77C77",
ERC20Predicate: "0x608669d4914eec1e20408bc4c9efff27bb8cbde5",
ERC20PredicateProxy: "0x40ec5B33f54e0E8A33A975908C5BA1c14e5BbbDf",
ERC721Predicate: "0xb272b6d99858b0efb079946942006727fe105201",
ERC721PredicateProxy: "0xE6F45376f64e1F568BD1404C155e5fFD2F80F7AD",
ERC1155Predicate: "0x62d7e87677ac7e3bd02c198e3fabeffdbc5eb2a3",
ERC1155PredicateProxy: "0x0B9020d4E32990D67559b1317c7BF0C15D6EB88f",
MintableERC20Predicate: "0xFdc26CDA2d2440d0E83CD1DeE8E8bE48405806DC",
MintableERC20PredicateProxy: "0x9923263fA127b3d1484cFD649df8f1831c2A74e4",
MintableERC721Predicate: "0x58adfa7960bf7cf39965b46d796fe66cd8f38283",
MintableERC721PredicateProxy: "0x932532aA4c0174b8453839A6E44eE09Cc615F2b7",
MintableERC1155Predicate: "0x62414d03084eeb269e18c970a21f45d2967f0170",
MintableERC1155PredicateProxy: "0x2d641867411650cd05dB93B59964536b1ED5b1B7",
EtherPredicate: "0x499a865ac595e6167482d2bd5a224876bab85ab4",
EtherPredicateProxy: "0x8484Ef722627bf18ca5Ae6BcF031c23E6e922B30",
DummyStateSender: "0x53E0bca35eC356BD5ddDFebbD1Fc0fD03FaBad39",
Tokens: {
DummyERC20: "0xf2F3bD7Ca5746C5fac518f67D1BE87805a2Be82A",
DummyERC721: "0x71B821aa52a49F32EEd535fCA6Eb5aa130085978",
DummyMintableERC721: "0x578360AdF0BbB2F10ec9cEC7EF89Ef495511ED5f",
DummyERC1155: "0x556f501CF8a43216Df5bc9cC57Eb04D4FFAA9e6D"
}
},
FxPortalContracts: {
FxERC20RootTunnel: "0x9194ec72B67ce7AE51074aFdAd44f937CE1dD447"
}
},
Matic: {
NetworkName: "Polygon",
ChainId: 137,
RPC: "https://matic-mainnet.chainstacklabs.com",
DaggerEndpoint: "wss://matic-mainnet.dagger.matic.network",
Explorer: "https://polygonscan.com",
NetworkAPI: "https://apis.matic.network/api/v1/matic",
SupportsEIP1559: false,
Contracts: {
ChildChain: "0xD9c7C4ED4B66858301D0cb28Cc88bf655Fe34861",
Tokens: {
MaticWeth: "0x8cc8538d60901d19692F5ba22684732Bc28F54A3",
MaticToken: "0x0000000000000000000000000000000000001010",
TestToken: "0x5E1DDF2e5a0eCDD923692d4b4429d8603825A8C6",
RootERC721: "0xa35363CFf92980F8268299D0132D5f45834A9527",
WMATIC: "0x0d500B1d8E8eF31E21C99d1Db9A6444d3ADf1270"
}
},
POSContracts: {
ChildChainManager: "0xa40fc0782bee28dd2cf8cb4ac2ecdb05c537f1b5",
ChildChainManagerProxy: "0xA6FA4fB5f76172d178d61B04b0ecd319C5d1C0aa",
Tokens: {
DummyERC20: "0xeFfdCB49C2D0EF813764B709Ca3c6fe71f230E3e",
DummyERC721: "0x6EBEAC13f6403D19C95b6B75008B12fd21a93Aab",
DummyMintableERC721: "0xD4888faB8bd39A663B63161F5eE1Eae31a25B653",
DummyERC1155: "0xA0c68C638235ee32657e8f720a23ceC1bFc77C77",
MaticWETH: "0x7ceB23fD6bC0adD59E62ac25578270cFf1b9f619"
}
},
FxPortalContracts: {
FxERC20ChildTunnel: "0x918cc10cf2393bb9803f9d9D3219539a1e736dd9"
},
GenesisContracts: {
BorValidatorSet: "0000000000000000000000000000000000001000",
StateReceiver: "0000000000000000000000000000000000001001"
}
},
Heimdall: {
ChainId: "heimdall-137",
API: "https://heimdall.api.matic.network"
}
}

参考资料

[1] maticnetwork 白皮书 [2] polygon lightpaper [3] Polygon technology [4] Polygon PoS [5] Polygon docs
