C51入门之跑马灯

仙剑情缘 发布时间:2019-10-12 23:26:38 ,浏览量:6

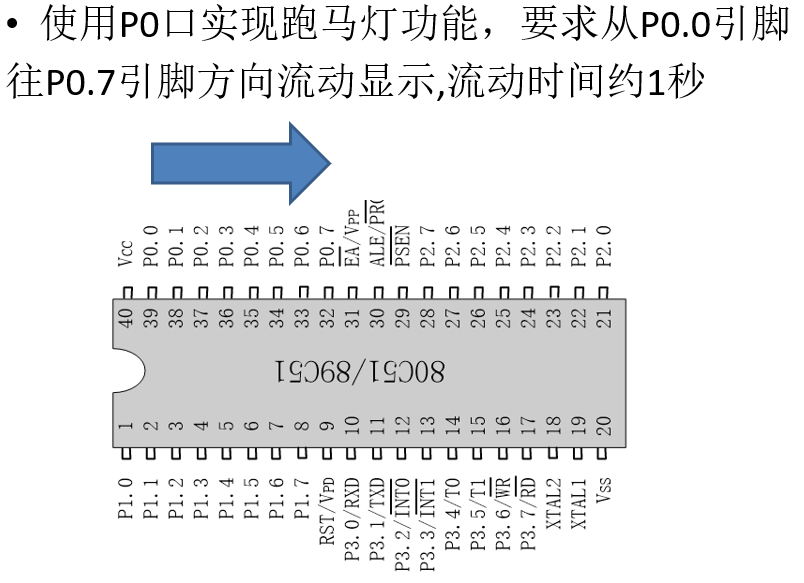

  • 跑马灯

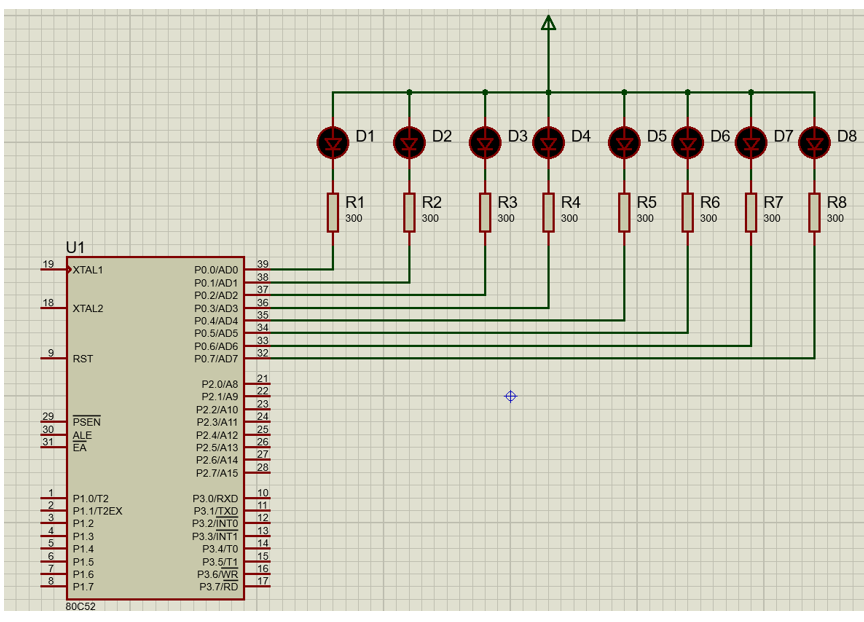

  • 使用protues仿真图如下

















  • 延时函数实现

•使用硬延时空等待来实现达到延时的目的

   注意:实现产品软件开发中,不建议使用硬延时,使用硬延时会降低产品的实时性

实现方法:

 1. 写一个函数,带一个形参,延时值由其传入函数

2.函数体内由2级for循环组成

3.由分号语句实现空等待操作

void delayMills(unsigned int ms)
{
      unsigned int i,j;              //局部变量定义
      for(i=ms; i>0; i--)          //第一层for
          for(j=100; j>0; j--);        //第二层for
			//分号语句,空操作
}

       延时值,可以通过调整循环体变量j所赋的初值

  • IO口定义声明

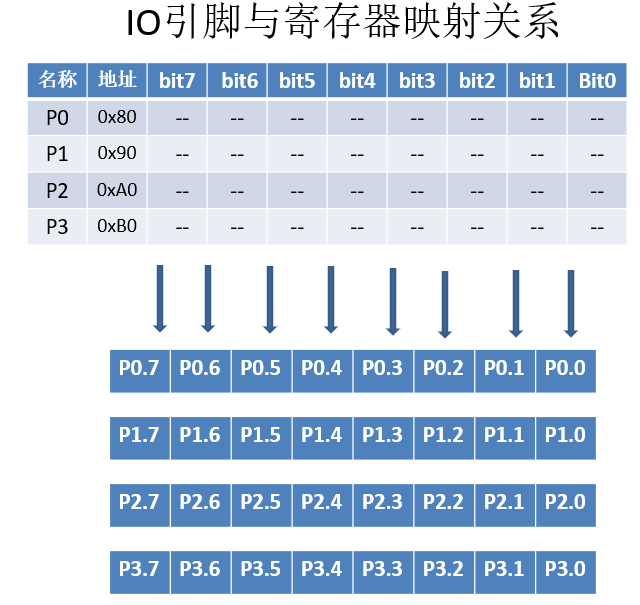

•P0,P1,P2,P3这四组IO口都是由特殊功能声明寄存器进行声明定义的。

在reg52.h头文件中对4组IO口进行了定义声明

  1. sfr P0    = 0x80; // 将符号P0与功能寄存器地址0x80关联
  2. sfr P1    = 0x90; // 将符号P1与功能寄存器地址0x90关联
  3. sfr P2    = 0xA0; // 将符号P2与功能寄存器地址0xA0关联
  4. sfr P3    = 0xB0; // 将符号P3与功能寄存器地址0xB0关联

对符号P0,P1,P2,P3操作,相当于是对功能寄存器地址0x80,0x90,0xA0,0xB0操作

•sfr是C51内核MCU在keil编译环境定义功能寄存器特有的关键字

•因此,使用sfr可以自己重新对功能寄存器赋于新的符号,例如将P0口重新定义符号为PORT0,

    那么使用sfr定义如下:

   sfr PORT0 = 0x80;



   定义后,可以使用PORT0这个符号操作IO口P0对

   应的引脚,如果将P0.0第1个引脚输出低,其余输出高,则:

                       PORT0 = 0xfe;    // 1111 1110









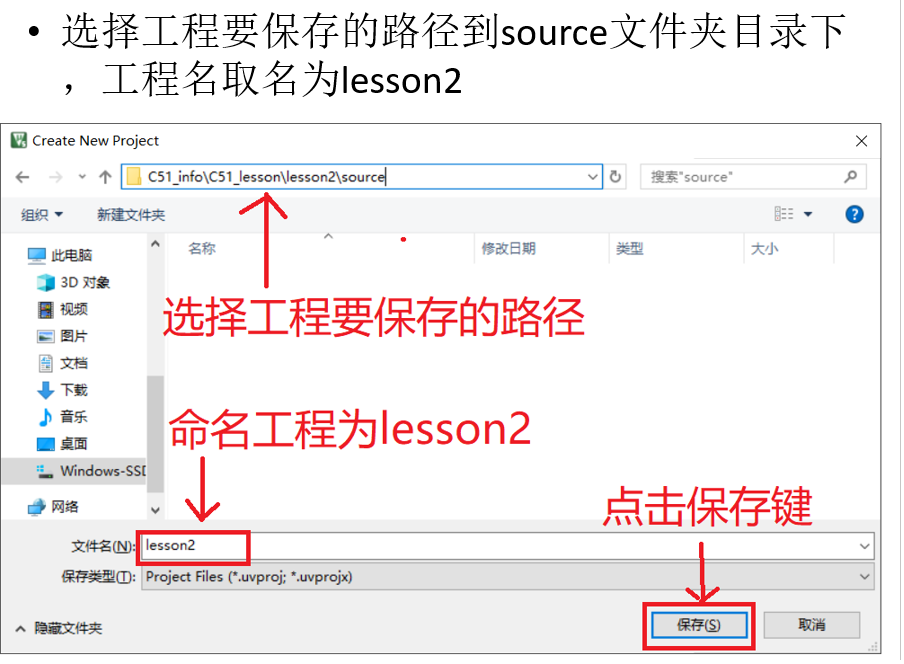

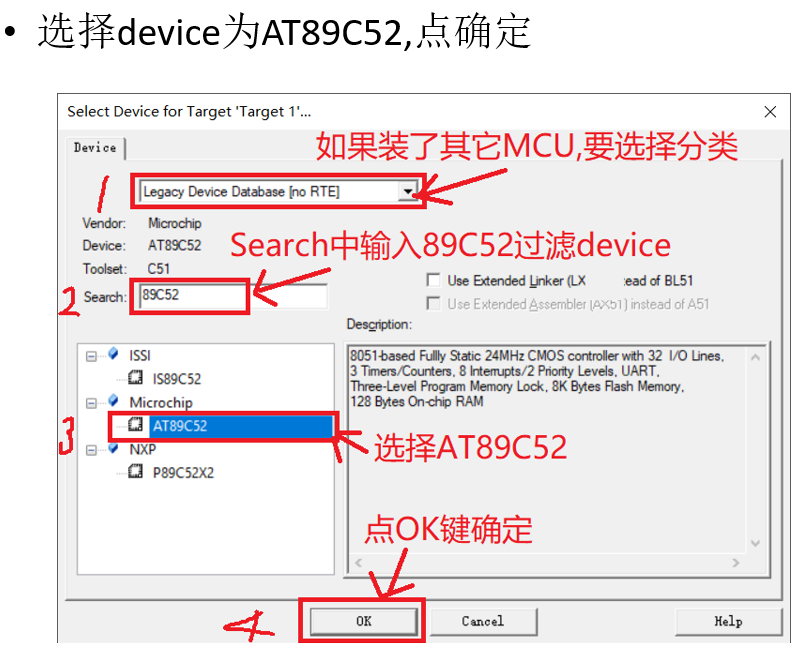

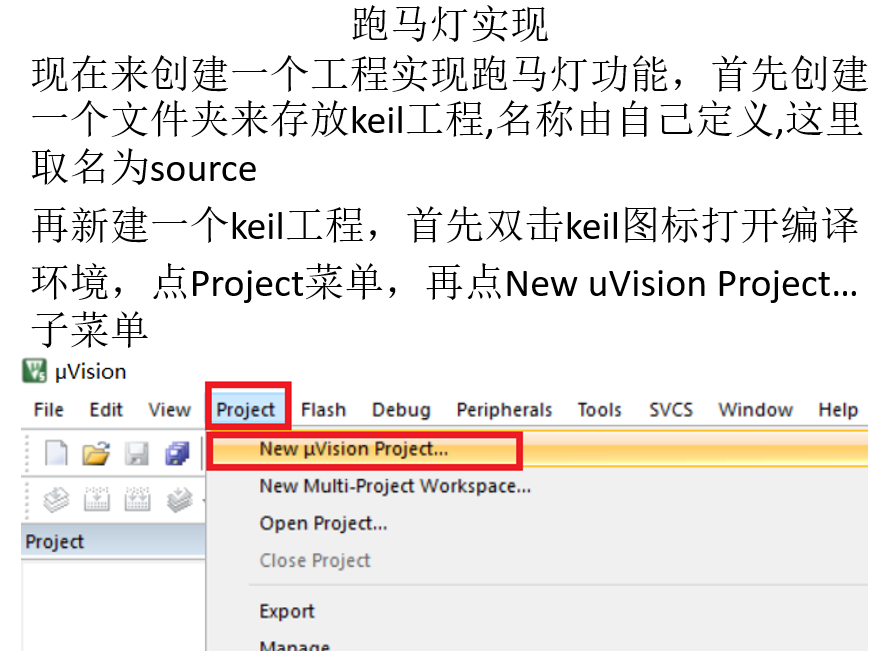

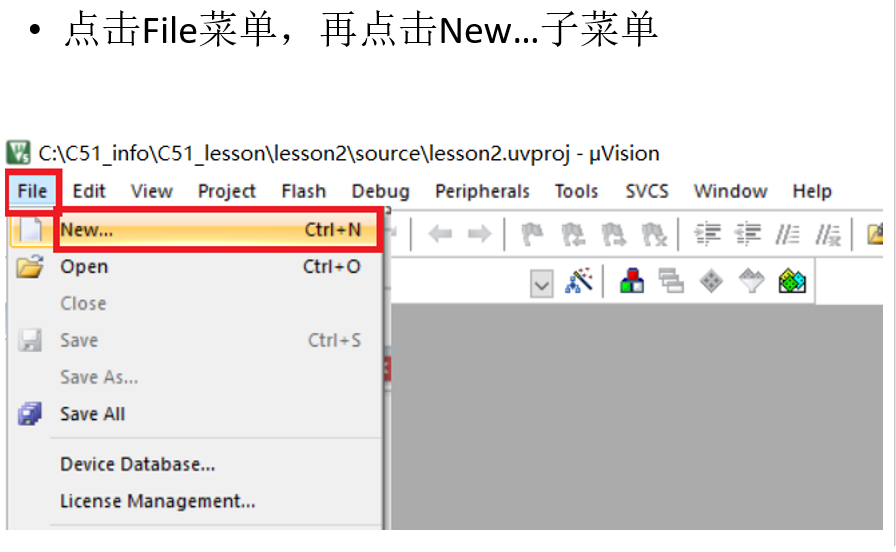

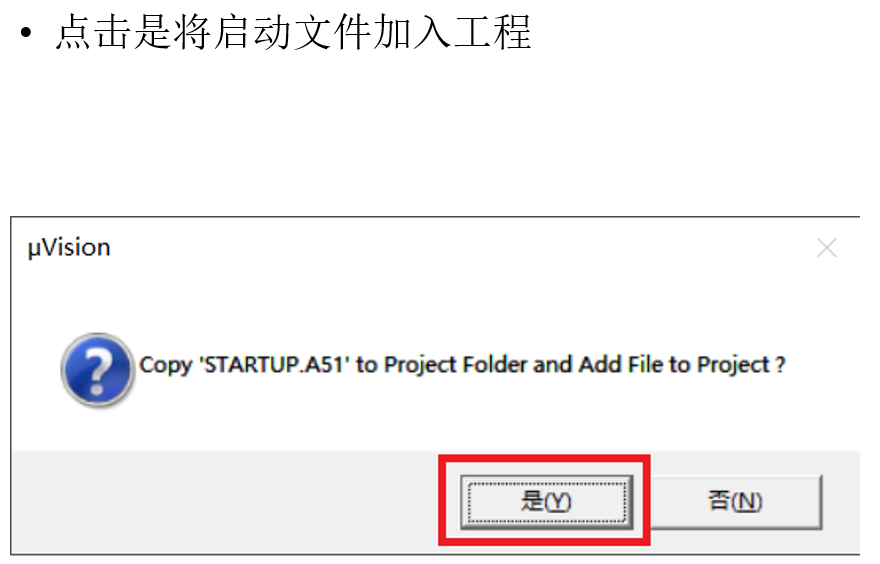

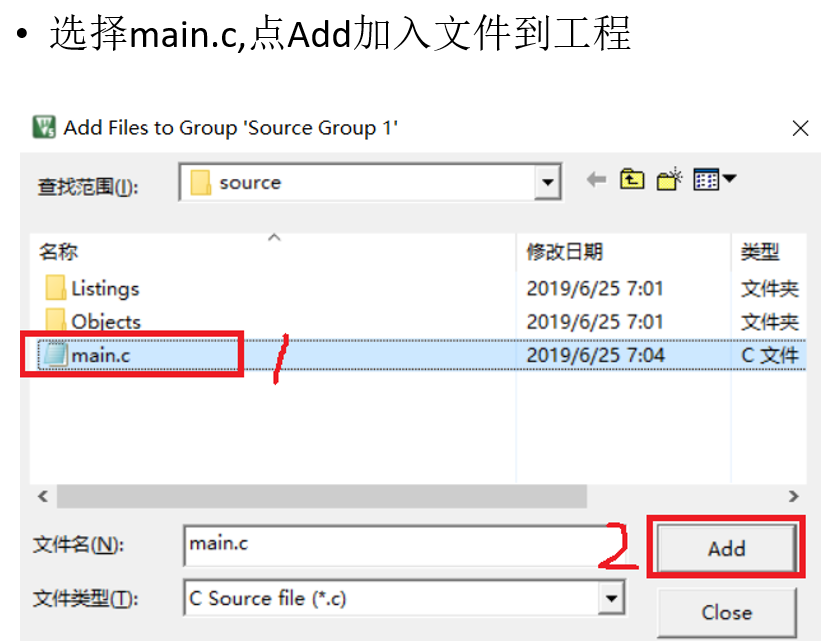

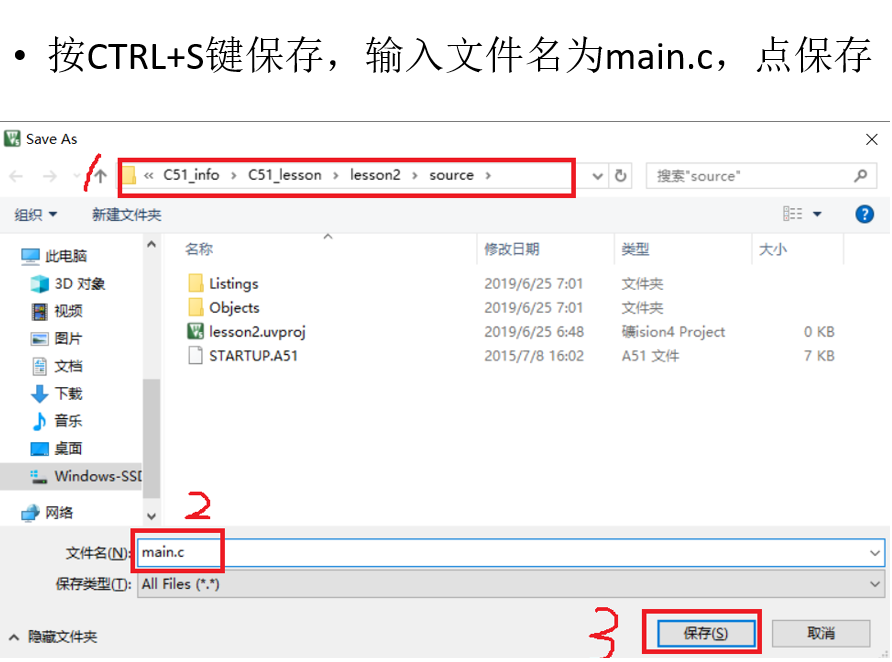

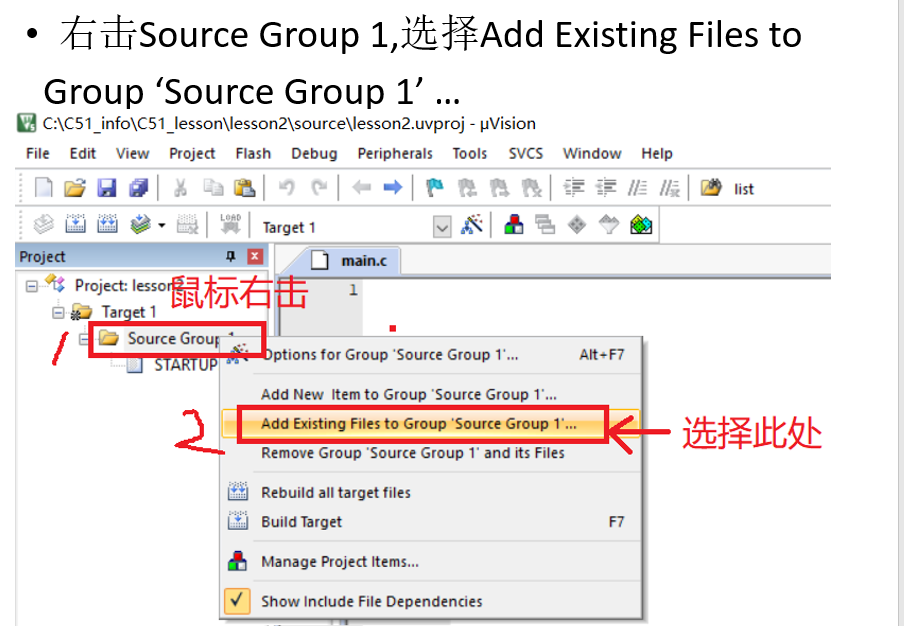

  • 跑马灯代码输入

#include   //引用单片机头文件

void main(void)    //主函数,程序的入口

  while(1)   //无限循环

  {

  }

}

1.操作单片机首先要引入与MCU相关的头文件

2.C语言的程序入口是main函数

3.  while(1)大循环实现单片机的轮循工作结构

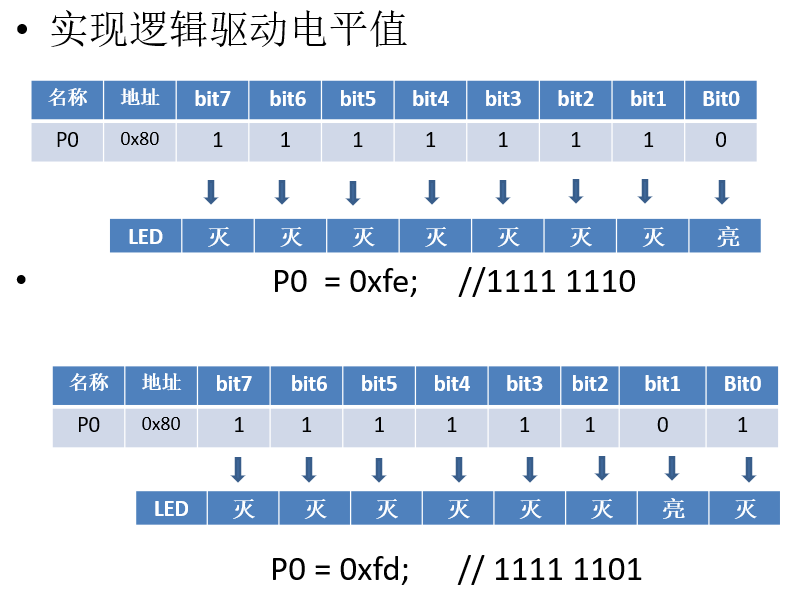

•选点亮P0.0上的LED,根据线路接法,将此脚置低即可点亮,则:

•P0 = 0xfe;

#include   //引用单片机头文件

void main(void)    //主函数,程序的入口

  while(1)   //无限循环

  {

  P0 = 0xfe;

  }

}

1.点亮后需要延时一段时间才能点另一个LED,这样才能看出灯亮灭的过程,如果不延时,人眼无法区分

2.采用2级for循环实现延时功能

void delayMills(unsigned int ms)
{
         unsigned char i,j;
	for(j=ms; j>0; j--)
		for(i=100;i>0;i--);	//空操作等待
}

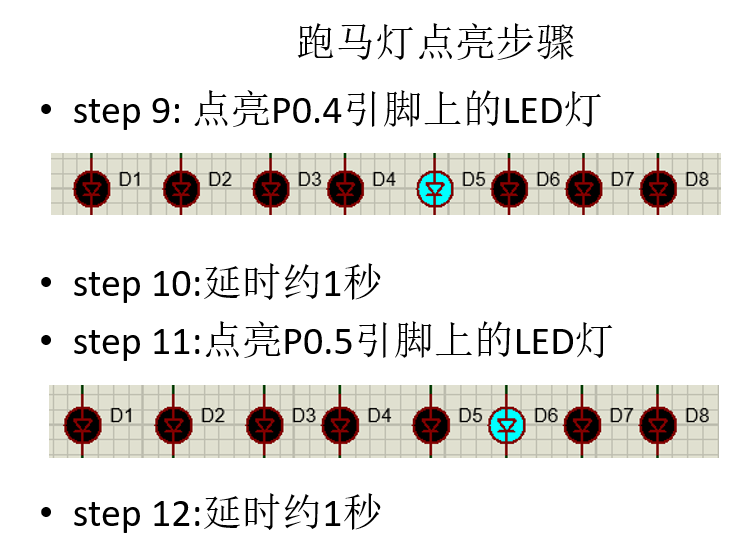

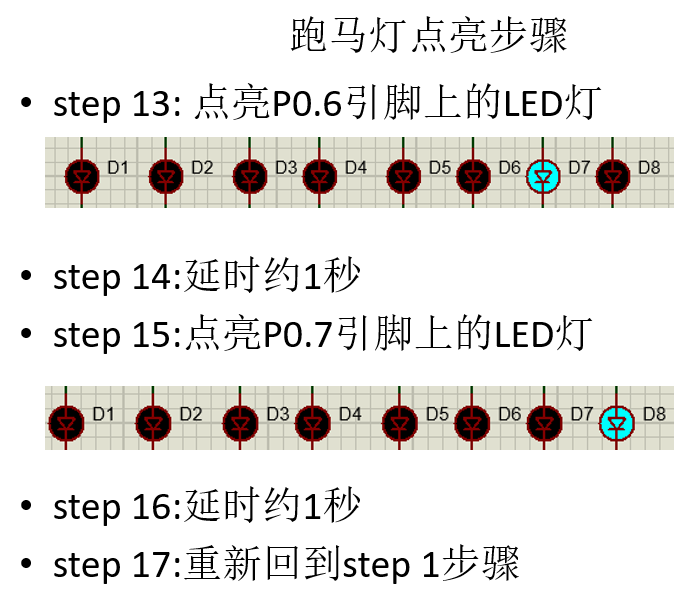

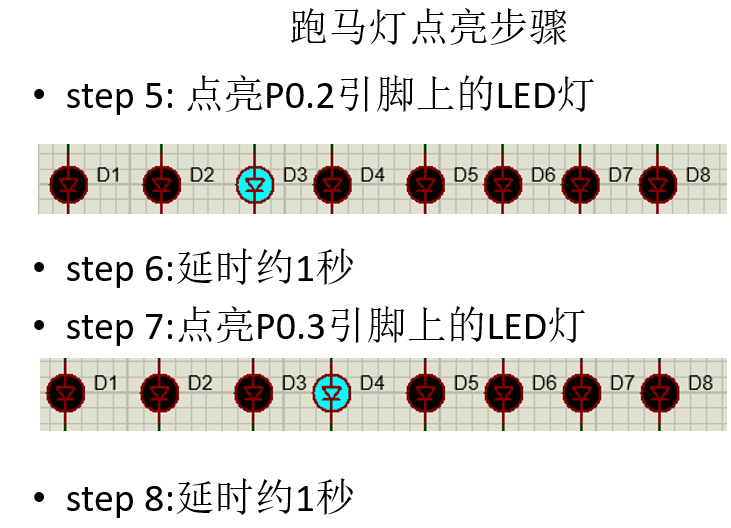

现在来使用跑马灯流动时序,在main函数while循环中,编写代码
#include   //引用单片机头文件


void delayMills(unsigned int ms)
{
         unsigned char i,j;
	for(j=ms; j>0; j--)
		for(i=100;i>0;i--);	//空操作等待
}

void main(void)    //主函数,程序的入口
{
    while(1)   //无限循环
    {
       P0 = 0xfe;    //P0.0亮  1111 1110
       delayMills(1000);   //延时约1秒
       P0 = 0xfd;    //P0.1亮     // 1111 11 0 1
       delayMills(1000);   //延时约1秒

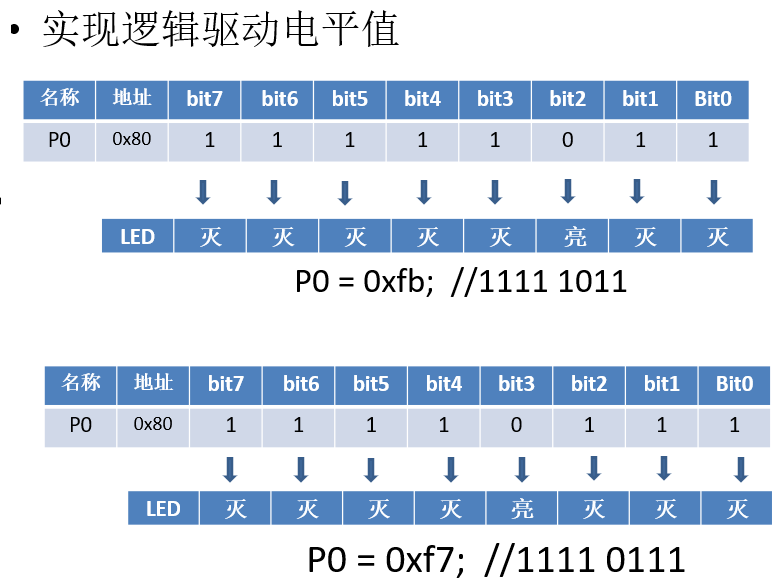

       P0 = 0xfb;    //P0.2亮  //1111 1011
       delayMills(1000);   //延时约1秒
       P0 = 0xf7;    //P0.3亮   1111 0111
       delayMills(1000);   //延时约1秒

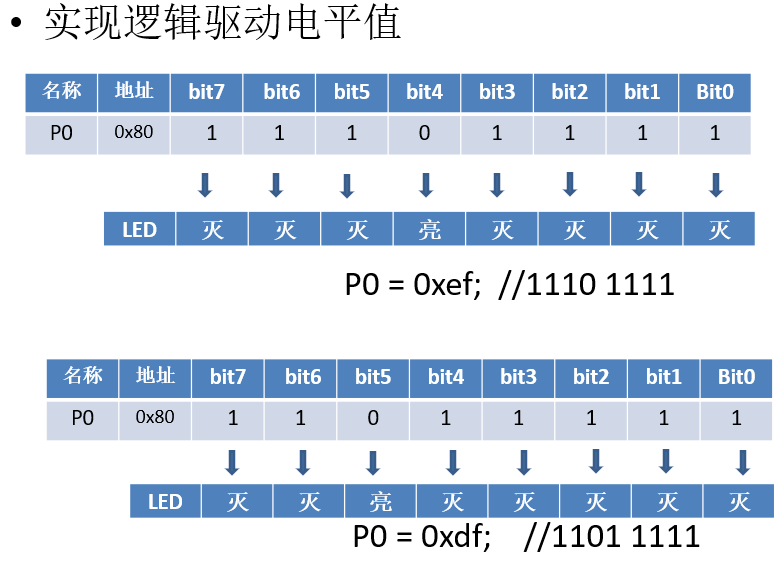

       P0 = 0xef;    //P0.4亮  1110 1111
       delayMills(1000);   //延时约1秒
       P0 = 0xdf;    //P0.5亮   1101 1111
       delayMills(1000);   //延时约1秒

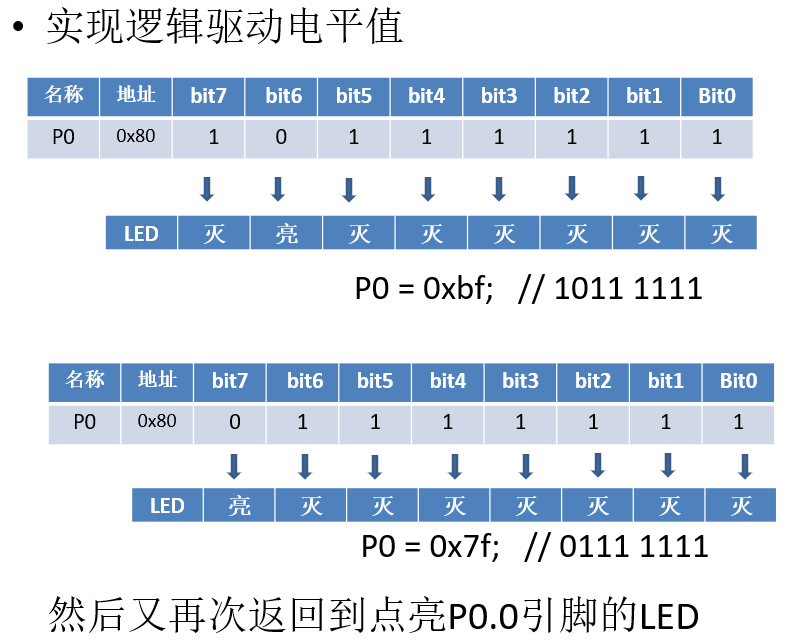

       P0 = 0xbf;    //P0.6亮   1011 1111
       delayMills(1000);   //延时约1秒
       P0 = 0x7f;    //P0.7亮 0111 1111
       delayMills(1000);   //延时约1秒

    }
}

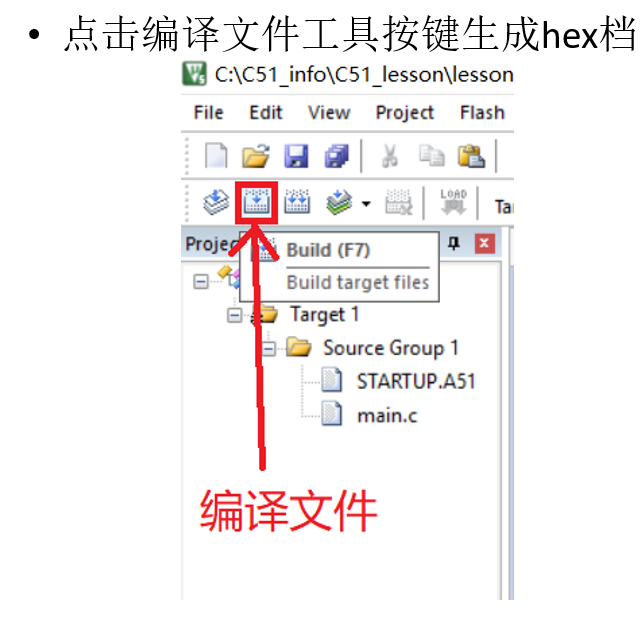

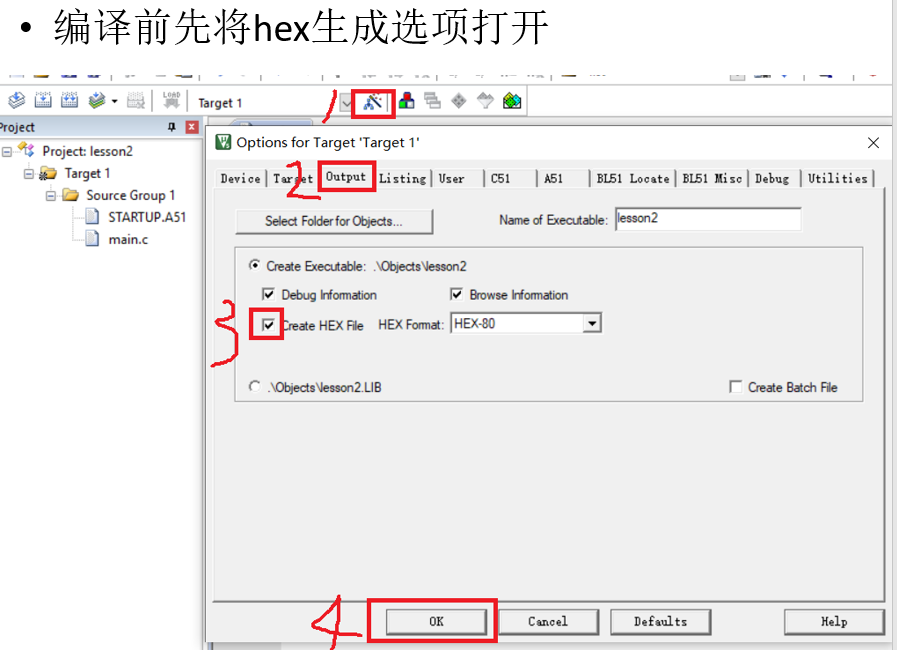

生成的HEX档可以加载到最上面的protues中运行仿真,也可以烧到实体开发板中,以下为STC90C516RD+ 为例

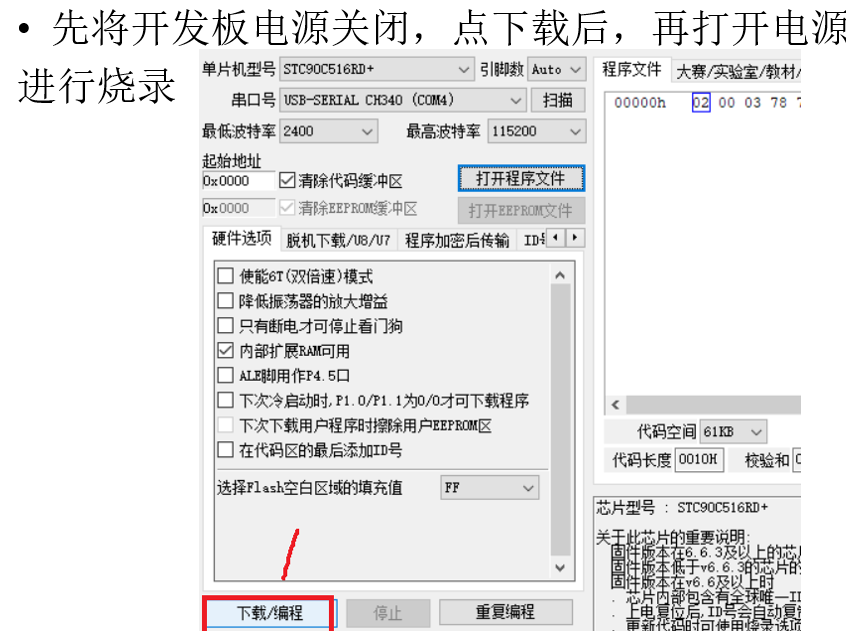

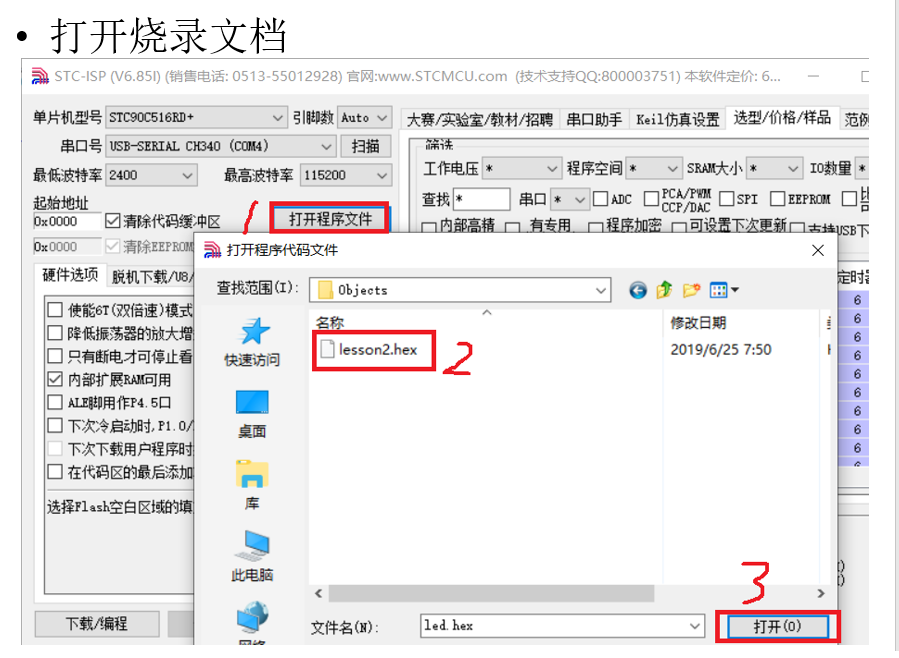

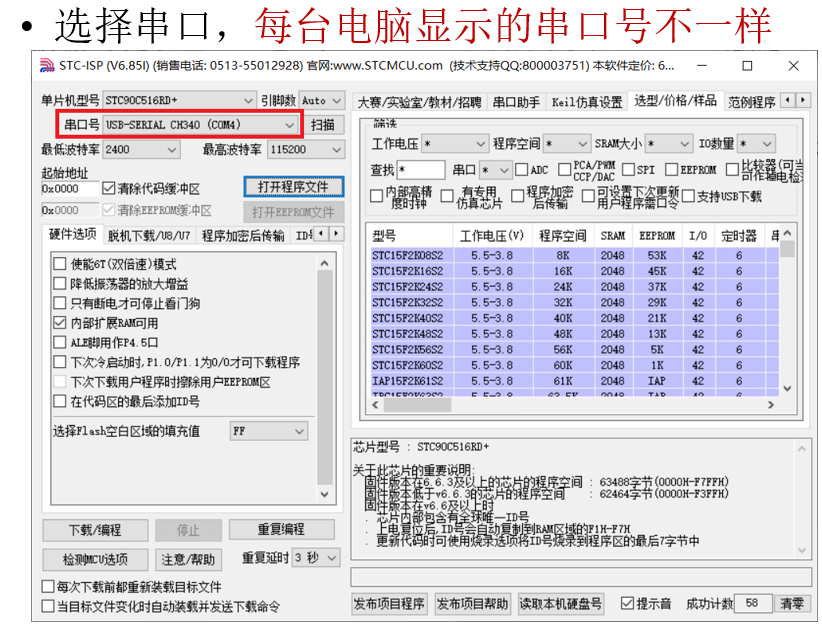

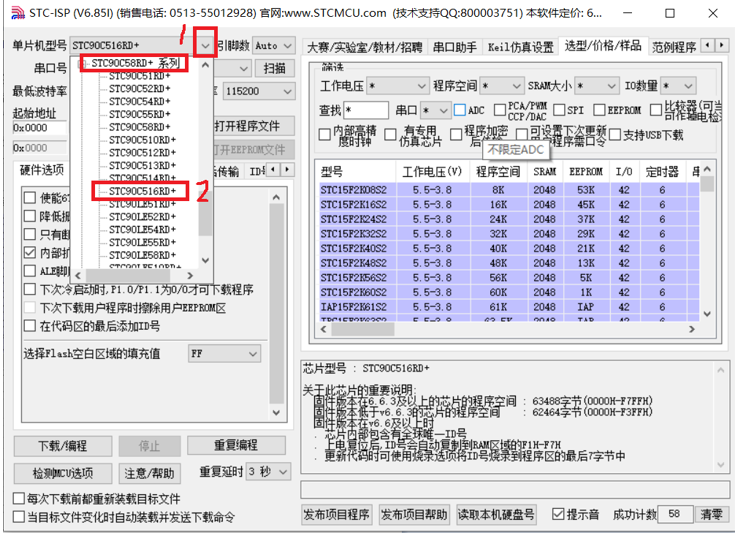

接好开发板后,双击stc-isp-15xx-v6.85I.exe打开烧录工具,选择STC90C516RD+

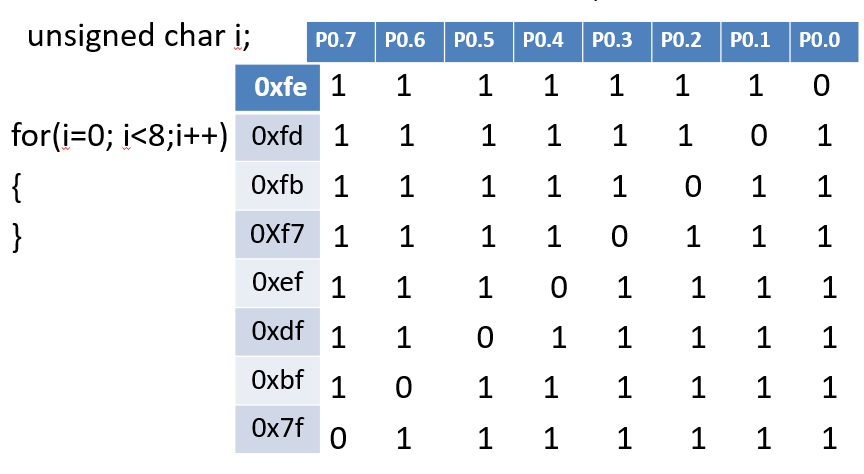

•由于跑马灯是有规律的,因此可以对上面的代码进行优化,使用一个循环来实现 这里采用for来实现,8个LED循环8次,循环框架如下

•现将8组点亮数值做成一张table表,用一维数组实现,将表存在程序表中,用code关键字来修饰,这个关键字是C51在keil编译

环境 中特有的。定义数组如下:

code unsigned char led_table[] = {
     0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f
  };

  在for循环中约每1秒查询一次led_table的值,取出赋给P0寄存器。

#include    //单片机内核头文件
// 数据表格,存放在程序表格中
code unsigned char led_table[] = {
     0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f
 };
// 延时函数
void delayMills(unsigned int ms)
{
         unsigned char i,j;
	for(j=ms; j>0; j--)
		for(i=100;i>0;i--);	//空操作等待
}

void main(void)  {  //主函数,程序的入口
   unsigned char i;
   while(1)
   {   //无限循环
      for(i=0; i>右移操作运算符,例如:y = x>>1,表示
 x右移一位后赋给变量y,右移移出的值扔掉,高
位移入的补0(正数)或补1(有符号且是负数)

例如: char x = 0xfe;   //-2    1111 1110-> 1 1111 111

              x >>= 1;           // -1     1111 1111

    x右移1位操作,低位0移出丢弃,高位补1,      因为变量x是有符号字符型变量,且值为负数

     char x = 0x7f;   // 0111 1111 ,为正数

     x >>= 1;            // 0011 1111

    x虽然是有符号字符型变量,但其值为正数,右移操作,低位丢弃,高位补0   •对有无符号右移操作,低位移出丢弃,高位始终都是补0

unsigned char x = 0xfe;  // 1111 1110

 x >>= 1;                            // 0111 1111

左移移位操作,高位移出丢弃,低位始终都是补0

  char x = 0xfe;   //-2      1111 1110

    x
