华为数通HCIA——网络架构

华为数通HCIA-网络架构 网络构建

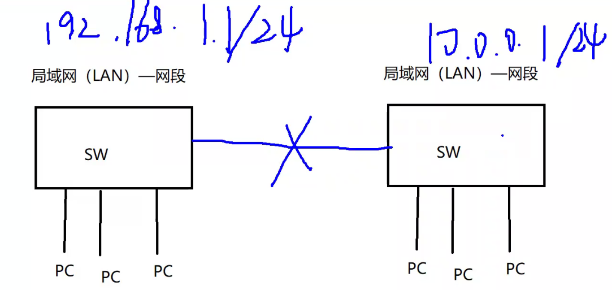

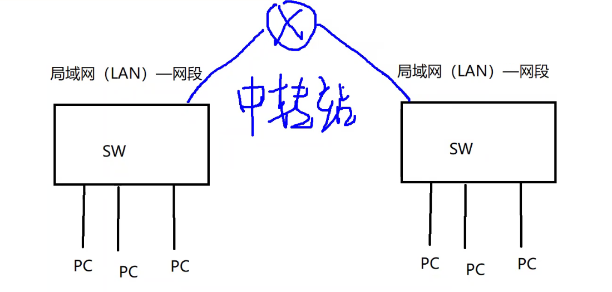

网络构建：路由器、交换机 交换机：对接PC（终端），形成LAN（网段） 两网段内不能通信 路由器：连接不同网络，形成更大的网络（互联网），实现互连互通。

企业网络架构

企业网络——私网：包括小型办公室、教育、政府、银行等行业 私网互访公网：NAT网络地址转换协议 私网互访私网：VPN（虚拟私有网络）

VPN分类（技术层次） 二层：L2TP 三层：GRE、IPSEC、MPLS VPN 四层：SSL（明文-密文传输：https = http（明文）+SSL）

运营商网络——公网：电信、移动、联通

基本网络架构

扁平化网络架构（小型网络）

优点：结构简单、部署方便 缺点：可靠性差、可扩展性差、容易出现单点故障。

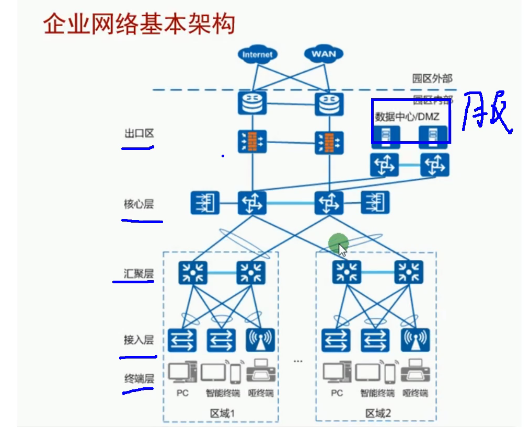

层次化网络架构（大中型网络）

终端层：由PC、手机、平板、打印机构成 接入层：由交换机、AP（无线）构成，下行对接终端、上行对接汇聚层。VLAN、STP 汇聚层：由交换机构成，上行对接核心层，下行对接接入层；网关、用户管理、策略配置 核心层：由交换机构成，下行对接汇聚层，上行对接出口区；负责数据的高速转发； 出口区：由路由器和防火墙构成，路由器主要用于连通外部网络；防火墙主要用来抵御攻击。 DMZ（服务器区）：通常公用服务器部署于该区域，为外部访客（非企业员工）提供相应的访问服务。 优点：可靠性高、可扩展性强，稳定性高。 缺点：成本高
