HCIA/HCIP使用eNSP模拟路由综合实验

使用eNSP模拟路由综合实验

路由综合

实验配套拓扑：Routing Comprehensive Experiment.topo

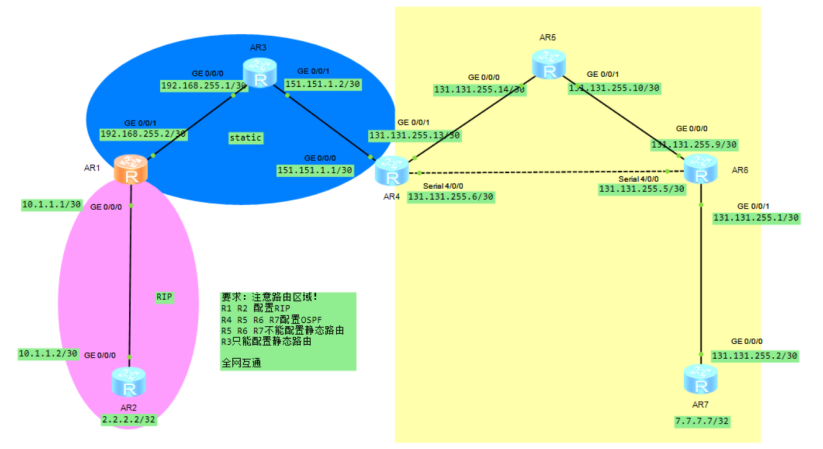

拓扑预览

拓扑配置如图所示 要求： 1.R1 R2 配置RIP 2.R4 R5 R6 R7配置OSPF 3.R5 R6 R7不能配置静态路由 4.R3只能配置静态路由 5.全网通

一、配置RIP区域（粉色） 1.配置R2 g0/0/0与回环口并宣告路由

sys
sys R2
int g0/0/0
ip add 10.1.1.2 30
int lo 2
ip add 2.2.2.2 32

rip 1
ver 2
net 2.0.0.0
net 10.0.0.0

2.配置R1 g0/0/0 g0/0/1并宣告路由

sys
sys R1
int g0/0/0
ip add 10.1.1.1 30
int g0/0/1
ip add 192.168.255.2 30

rip 1
ver 2
net 10.0.0.0

3.测试

在[R1]中键入命令：

dis ip routing-table pro rip

二、配置OSPF区域（黄色） 1.配置R4

sys
sys R4
int g0/0/0
ip add 151.151.1.1 30
int g0/0/1
ip add 131.131.255.13 30
int s4/0/0
ip add 131.131.255.6 30

ospf 1 router-id 4.4.4.4
area 0
net 131.131.255.12 0.0.0.3
net 131.131.255.4 0.0.0.3

2.配置R5

sys
sys R5
int g0/0/0
ip add 131.131.255.14 30
int g0/0/1
ip add 131.131.255.10 30

ospf 1 router-id 5.5.5.5
area 0
net 131.131.255.8 0.0.0.3
net 131.131.255.12 0.0.0.3

3.配置R6

sys
sys R6
int g0/0/0
ip add 131.131.255.9 30
int g0/0/1
ip add 131.131.255.1 30
int s4/0/0
ip add 131.131.255.5 30

ospf 1 router-id 6.6.6.6
area 0
net 131.131.255.8 0.0.0.3
net 131.131.255.0 0.0.0.3
net 131.131.255.4 0.0.0.3

4.配置R7

sys
sys R7
int g0/0/0
ip add 131.131.255.2 30
int lo 7
ip add 7.7.7.7 32

ospf 1 router-id 7.7.7.7
area 0
net 131.131.255.0 0.0.0.3
net 7.7.7.7 0.0.0.0

5.路由宣告网段的计算 与 反掩码的计算

如下net路由宣告的网段是如何计算的呢？

net 131.131.255.12 0.0.0.3
net 131.131.255.4 0.0.0.3

参考：

131.131.255.0000 0110 4网段 6
131.131.255.0000 1101 12网段 13
131.131.255.0000 1010 8网段 10
131.131.255.0000 1110 12网段 14
131.131.255.0000 1001 8网段 9
131.131.255.0000 0001 0网段 1
131.131.255.0000 0101 4网段 5
131.131.255.0000 0010 0网段 2

如131.131.255.6 第四块的二进制为0000 0110 由于掩码为30 故自动将最后两位看作0 即0000 0100 即表示在4网段

再如131.131.255.13 第四块的二进制位0000 1101 由于掩码为30 故自动将最后两位看作0 即0000 1100 即表示在12网段

以上为131.131.255.0/30网段的确定方法

因为网段掩码为30 也就是255.255.255.252 故反掩码为0.0.0.3 也就是255.255.255.255-255.255.255.252

6.测试

配置完一块区域后 为避免出错建议进行测试

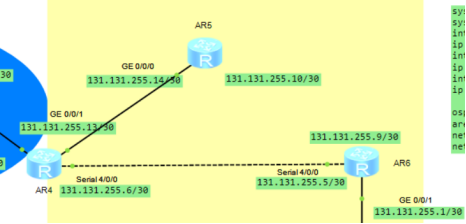

如图 OSPF区域有4个路由器 为了不用每一个都输入命令查看彼此的邻居 先验证R6 因为R6都与他们连接 然后再验证R4 R5 结束测试

在[R6]下键入命令：

dis ospf peer brief

显示： 即表明R6与R4 R5 R7都已建立邻居关系

然后在[R4]下键入命令

dis ospf peer brief

显示： 即表示OSPF区域配置成功 此时让R4

ping 7.7.7.7

显示： 同时检查R4路由表

dis ip routing-table

测试完成！

三、配置静态区域（蓝色） 1.配置静态路由

sys
sys R2
ip route-static 0.0.0.0 0 10.1.1.1

sys
sys R1
ip route-static 0.0.0.0 0 192.168.255.1

sys
sys R4
ip route-static 0.0.0.0 0 151.151.1.2

2.在R4中发布缺省路由

sys
sys R4
ospf 1
default-route-advertise

记住OSPF缺省路由配置命令default-route-advertise

3.配置R3

sys
sys R3
ip route-static 2.2.2.2 32 192.168.255.2
ip route-static 10.1.1.0 30 192.168.255.2

ip route-static 131.131.255.0 30 151.151.1.1
ip route-static 131.131.255.4 30 151.151.1.1
ip route-static 131.131.255.8 30 151.151.1.1
ip route-static 131.131.255.12 30 151.151.1.1

或

sys
sys R3
ip route-static 2.2.2.2 32 192.168.255.2
ip route-static 10.1.1.0 30 192.168.255.2

ip route-static 131.131.255.0 28 151.151.1.1
ip route-static 7.7.7.7 32 151.151.1.1

如上 只要灵活修改掩码就可以不用写那么多

配置完成 开始测试

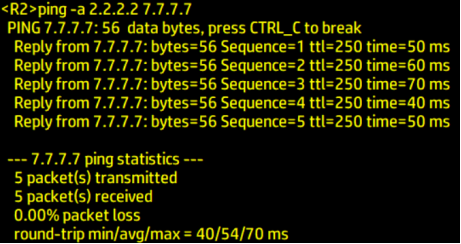

在[R2]中ping7.7.7.7 检查能否ping通

ping -a 2.2.2.2 7.7.7.7

显示：

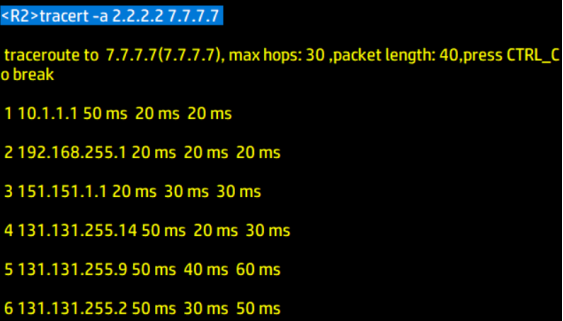

成功！ 继续在[R2]中查看所经过的路由器

tracert -a 2.2.2.2 7.7.7.7

显示： 因为Cost越小 链路越优 串口默认的开销比以太网端口大 因此经过6个路由器

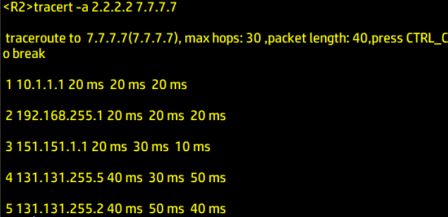

此时断开R5 R6之间的连线 再次

tracert -a 2.2.2.2 7.7.7.7

显示： 此时只能走串口 故只需经过5个路由器
