HCIA/HCIP使用eNSP模拟OSPF特殊区域综合实验（Stub TotallyStub NSSA TotallyNSSA）及OSPF优化技术（汇总+特殊区域）&LSA类型总结

OSPF特殊区域综合实验

（Stub TotallyStub NSSA TotallyNSSA）

实验配套拓扑：OSPF Comprehensive.topo

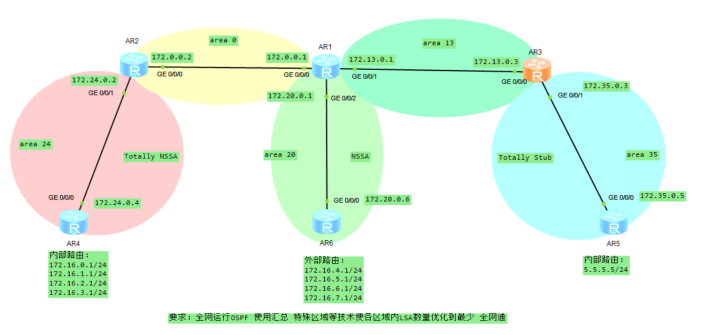

拓扑预览

要求： 全网运行OSPF 使用汇总 特殊区域等技术使各区域内LSA数量优化到最少 全网通

Area 0 - 黄色 -172.0.0.0/24网段 Area 13 - 青色 -172.13.0.0/24网段 Area 20 - 绿色 -172.20.0.0/24网段 Area 24 - 红色 -172.24.0.0/24网段 Area 35 - 蓝色 -172.35.0.0/24网段

一、基础配置 全网互通 1.配置R1

在R1中键入命令：

sys
sys R1

int g0/0/0
ip add 172.0.0.1 24
int g0/0/1
ip add 172.13.0.1 24
int g0/0/2
ip add 172.20.0.1 24

ospf 1 router-id 1.1.1.1
area 0
net 172.0.0.1 0.0.0.255
area 13
net 172.13.0.1 0.0.0.255
vlink-peer 3.3.3.3
area 20
net 172.20.0.1 0.0.0.255

由于Area 35与Area 0不直接相连 故配置Area 13虚链路使Area 35与其他区域正常通信

2.配置R2

在R2中键入命令：

sys
sys R2
int g0/0/0
ip add 172.0.0.2 24
int g0/0/1
ip add 172.24.0.2 24

ospf 1 router-id 2.2.2.2
area 0
net 172.0.0.2 0.0.0.255
area 24
net 172.24.0.2 0.0.0.255

3.配置R3

在R3中键入命令：

sys
sys R3
int g0/0/0
ip add 172.13.0.3 24
int g0/0/1
ip add 172.35.0.3 24

ospf 1 router-id 3.3.3.3
area 13
net 172.13.0.3 0.0.0.255
vlink-peer 1.1.1.1
area 35
net 172.35.0.3 0.0.0.255

4.配置R4

在R4中键入命令：

sys
sys R4

int g0/0/0
ip add 172.24.0.4 24

ospf 1 router-id 4.4.4.4
area 24
net 172.24.0.4 0.0.0.255

5.配置R5

在R5中键入命令：

sys
sys R5
int g0/0/0
ip add 172.35.0.5 24

int lo 5
ip add 5.5.5.5 32

ospf 1 router-id 5.5.5.5
area 35
net 172.35.0.5 0.0.0.255
net 5.5.5.5 0.0.0.0

6.配置R6

在R6中键入命令：

sys
sys R6
int g0/0/0
ip add 172.20.0.6 24

ospf 1 router-id 6.6.6.6
area 20
net 172.20.0.6 0.0.0.255

测试

在R4中键入命令：

ping 172.35.0.5

在R4中键入命令：

ping 172.20.0.6

此时已全网互通 下面利用优化技术（汇总+特殊区域）对各区域内LSA进行优化

二、增加内部路由&引入外部路由 并查看当前LSDB数据库 1.在R4宣告内部路由（Area 24）

在R4中键入命令：

int lo 0
ip add 172.16.0.1 24
int lo 1
ip add 172.16.1.1 24
int lo 2
ip add 172.16.2.1 24
int lo 3
ip add 172.16.3.1 24
ospf 1
area 24
net 172.16.0.1 0.0.0.255
net 172.16.1.1 0.0.0.255
net 172.16.2.1 0.0.0.255
net 172.16.3.1 0.0.0.255

2.在R6引入外部路由（Area 20）

在R6中键入命令：

int lo 4
ip add 172.16.4.1 24
int lo 5
ip add 172.16.5.1 24
int lo 6
ip add 172.16.6.1 24
int lo 7
ip add 172.16.7.1 24
ospf 1
import-route direct type 1

3.查看当前各区域LSDB

以R1为例 在R1中键入命令：

dis ospf lsdb

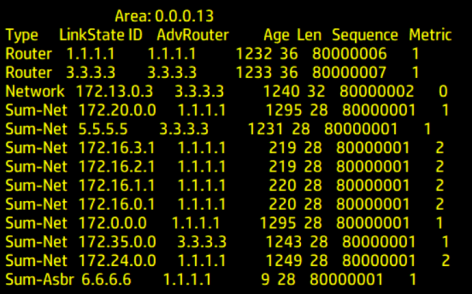

Area 0区域 Area 13区域

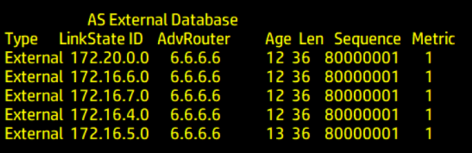

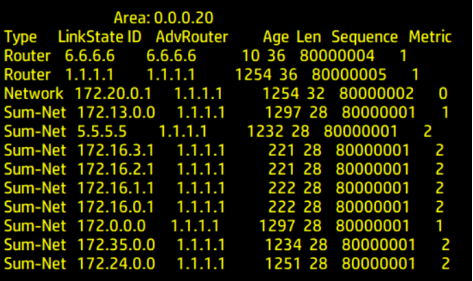

Area 20区域 外部路由 可见各区域LSDB中的LSA条目众多 下面进入优化过程

三、OSPF优化技术 1 汇总

将路由表中的多条明细路由汇总为一条路由 从而减少路由表的规模 提高性能或扩展性 OSPF的汇总只能在ABR或ASBR配置 在庞大的网络中 LSA非常多 精简LSA就是精简数据库 就是精简路由表 提升网络性能 所以汇总特别重要

注意： Type 1&2是精简不了的 也就是不能运用汇总和特殊区域 而Type 3 4 5是可以精简的

1.1 区域间路由汇总

1.2 外部路由汇总

1.3 命令 命令 备注 abr-summary 192.168.0.0 255.255.252.0 ABR汇总区域间路由 asbr-summary 192.168.0.0 255.255.252.0 ASBR汇总外部路由

advertise:发布汇总后路由 默认 not-advertise:不发布汇总路由 cost:配置开销

2 特殊区域

普通区域 缺省情况下 OSPF区域被定义为普通区域 普通区域包括标准区域和骨干区域

骨干区域 Area 0 核心区域 也叫传输区域（负责在不同的非骨干区域之间分发路由信息） 非骨干区域 非Area 0 分为标准区域和特殊区域 注意 所有其他非骨干区域必须和骨干区域直接相连

特殊区域 Stub区域 末梢（末节）区域 屏蔽LSA 4/5 区域内不能有ASBR（不能有外部路由） 不能是区域0 不能有虚链路 并由ABR自动向该区域内发送一条LSA 3的缺省路由

Totally Stub区域 完全末梢（完全末节）区域 屏蔽LSA 3/4/5 区域内不能有ASBR（不能有外部路由） 不能是区域0 不能有虚链路 除了ABR向该区域内发送一条LSA 3的缺省路由

NSSA（“not-so-stubby” area） 不是那么末梢的区域 屏蔽LSA 4/5 但区域内允许有ASBR（意为区域中有Type5）（即打破了末梢规则） 因此为了传递外部路由 该区域内使用LSA 7代替LSA 5 到其他正常区域再转换成LSA 5 该区域的ABR会发送一条LSA 7的缺省路由

Totally NSSA 完全不是那么末梢的区域 屏蔽LSA 3/4/5 但区域内允许有ASBR（即打破了末梢规则） 因此为了传递外部路由 该区域内使用LSA 7代替LSA 5 到其他正常区域再转换成LSA 5 该区域的ABR会发送一条LSA 3和LSA 7的缺省路由

3 LSA类型

1 路由器LSA（Router LSA ） 每一个路由器（允许OSPF协议）都会生成 描述某区域内路由器端口链路状态的集合 只在所描述的区域内泛洪

2 网络LSA（Network LSA ） 由DR生成 描述多路访问网络上所连接路由器的列表 只在该网络所属的区域内泛洪

3 网络汇总LSA（Network Summary LSA ） 由ABR生成 描述区域间的路由信息 在该LSA所生成的区域内泛洪 再由其他区域的ABR重新生成

4 ASBR汇总LSA（ASBR summary LSA ） 由ABR生成 描述到ASBR的路由信息 在ABR所连接的区域内泛洪（ASBR所在区域除外） 再由其他区域的ABR重新生成

5 AS外部LSA（AS External LSA ） 由ASBR生成 描述AS外部的路由信息 在整个AS内部泛洪

7 NSSA LSA 由ASBR产生 内容几乎和LSA5是相同的 但NSSA LSA仅仅在始发这个LSA的NSSA内泛洪 不能直接进入骨干区域。 NSSA的ABR会将7类LSA转换成5类LSA注入到骨干区域

四、使用 汇总+特殊区域 对各区域进行LSA优化 1.汇总 1.1 对内部路由的汇总

特别注意：OSPF的内部路由汇总只能在ABR上配置 故在R2中进行以下操作 在R2中键入命令：

ospf 1
area 24
abr-summary 172.16.0.0 255.255.248.0

在R1中键入命令：

dis ospf lsdb

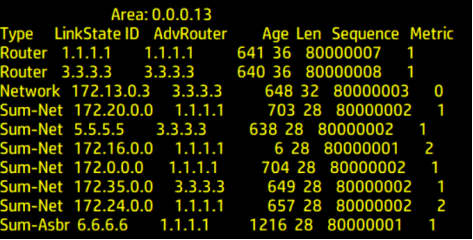

汇总前： 汇总后： 刚刚在R4中宣告的四条内部路由 172.16.0.1/24 172.16.1.1/24 172.16.2.1/24 172.16.3.1/24 汇总为一条172.16.0.0/21

1.2 对外部路由的汇总

特别注意：OSPF的外部路由汇总只能在ASBR上配置 故在R6中进行以下操作 在R6中键入命令：

ospf 1
asbr-summary 172.16.4.0 255.255.252.0

在R1中键入命令：

dis ospf lsdb

汇总前： 汇总后： 刚刚在R6中引入的四条外部路由 172.16.4.1/24 172.16.5.1/24 172.16.6.1/24 172.16.7.1/24 汇总为一条路由172.16.4.0/22

2.特殊区域 2.1 将Area 24配置为Totally NSSA区域

在R2中键入命令：

ospf 1
a 24
nssa no-summary

配置前： 配置后： 可见 屏蔽LSA 3/4/5 只保留Type1&2

2.2 将Area 20配置为NSSA区域

在R1中键入命令：

ospf 1
a 20
nssa

2.3 将Area 35配置为Stub区域

在R3中键入命令：

ospf 1
a 35
stub no-summary

配置前： 配置后：

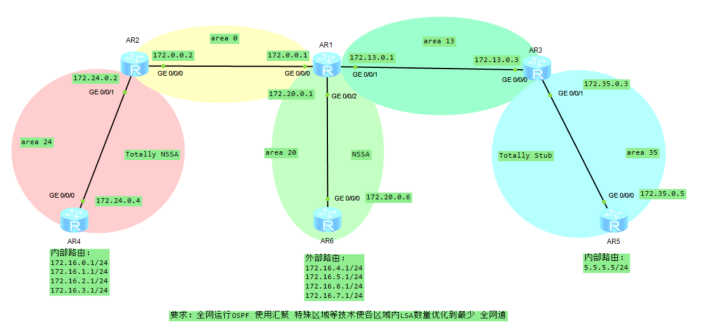

配置完成 复盘拓扑
