网络工程师割接ISIS时必须要知道的方法

ie-lab网络实验室ccie认证之家 发布时间:2019-04-04 14:00:39 ,浏览量:11

今天跟大家说一说在割接时ISIS几种好的过渡方法。

ISIS协议现阶段用在城域网或运营商网络比较多,有些大的企业现在也开始使用ISIS+BGP的网络架构,但是平常看到的对于ISIS的一些技术讨论的比较少。

下面我们来仔细讨论下ISIS在割接时可以用到的几种方法。

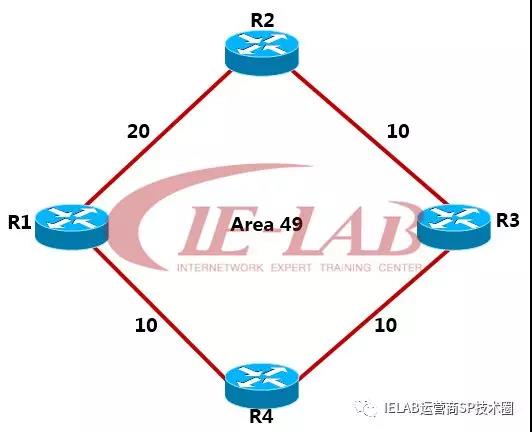

第一种情况 需要把一台设备换下来或重启一台设备 在这里插入图片描述

比如这么一个拓扑,R1、R2之间链路的接口为cost 20,其他接口cost值为10。那么R1访问R3的时候从R4走。

如果这时我们要替换下R4这台设备,直接关机的话,很显然会造成ISIS的收敛,数据包会丢包,如果我们要想尽量减少丢包的话,在关设备之前,首先要把流量旁路,然后再关设备,换设备。

那么怎么做呢?一种方法是把接口cost值改大。

这种方法在设备接口非常多的情况下,很显然是没有什么效率的,但是可以实现目的。

有没有简便的方法呢?

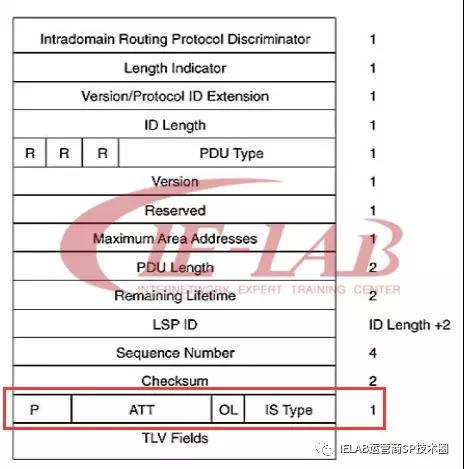

很显然是有的,ISIS在LSP中有8个bits属性位标记,其中第2位为overload位(低位为0,高位为7这样算)。

这一个比特在路由器的LSDB满的情况下会自动设置,告诉同一个区域内部的其他路由器,本路由器的LSDB超载了,你们进行SPF算法计算的时候,不要通过本路由器走,因为我的数据库有可能是不完整的,计算出的路径有可能出错。

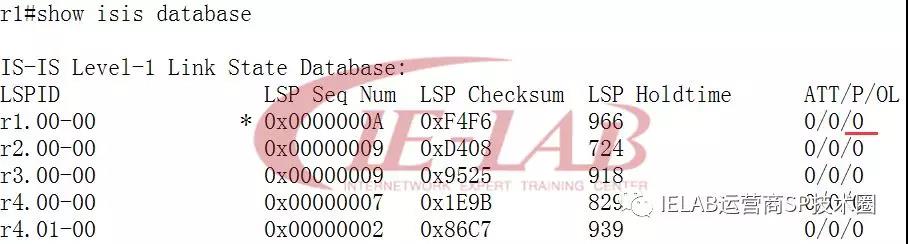

在这里插入图片描述 在这里插入图片描述

这个比特除了可以路由器自动设置以外,还可以通过手工设置,这样在割接的时候,可以通过命令让其他路由器的流量从本路由器旁路,从而尽量减少设备切换或换设备的丢包。

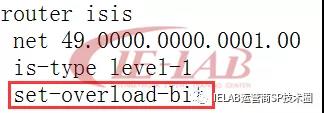

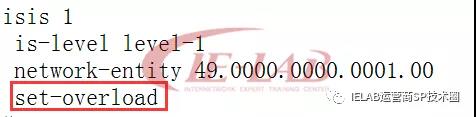

华为设备: 在这里插入图片描述 思科设备: 在这里插入图片描述

另外思科、华为设备上还可以通过命令,让路由器在启动时,自动设置OL位,后面有两种选项: 一种是当启动后多长时间消除OL位; 一种是当启动后,BGP路由完毕后,消除OL位。 在这里插入图片描述

思科华为都有这个参数,个人感觉wait-for-bgp这个参数,在运营商网络里面很不错。

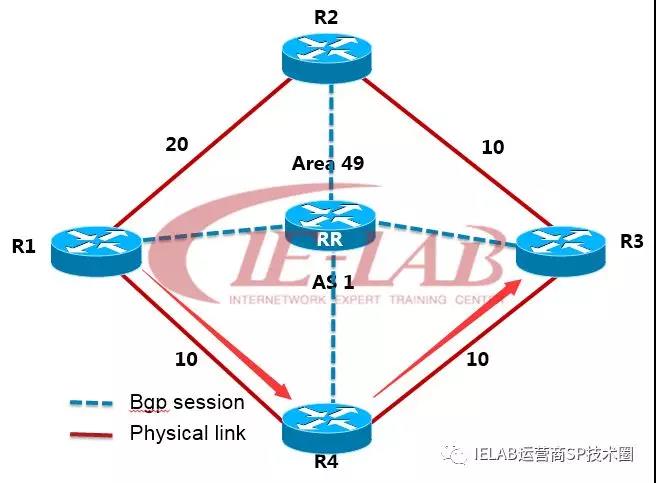

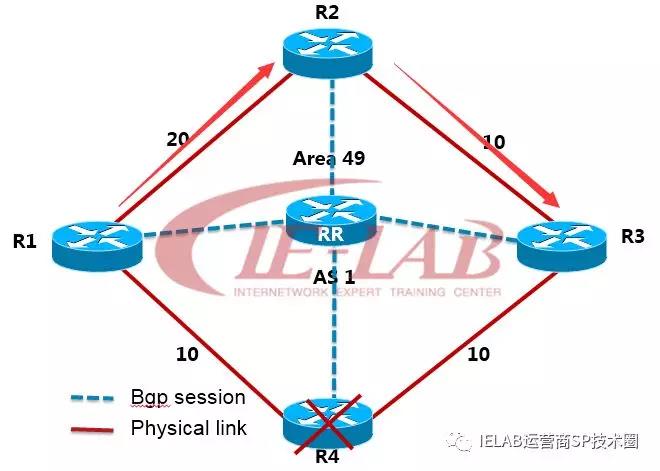

假设在一种情况下如下图:R1-R4在同一个AS,分别与RR建立iBGP邻居关系。 在这里插入图片描述

一开始R4处于down状态,R1访问R3的loopback0(3.3.3.3)的时候选择从R2走,R3那里有大量的BGP路由,会传递给RR,然后RR传递给区域内部其他路由器,这时R1访问这些BGP路由网络的时候,经过递归,下一跳3.3.3.3(iBGP通常使用loopback0建邻居),所以R1访问R3连接的BGP网络时走R2。 在这里插入图片描述

这时R4重启了,重启完之后,首先IGP会收敛,这时R1上去往R3的loopback0(3.3.3.3)从R4走比较近。

但是BGP收敛比较慢,如果这时R1访问R3连接的BGP路由网络时,数据包发往R4,而R4路由器的BGP路由表还没有收敛,这时会造成丢包。

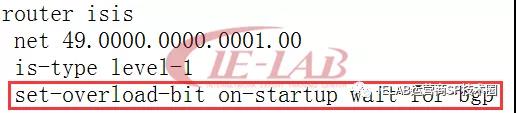

所以在设备上启用set-overload-bit on-startup wait-for-bgp命令可以减少丢包,启动后,先设置overload-bit,然后等BGP收敛完毕后,再将overload-bit给自动取消,这时沿路所有路由器都有BGP路由,这样就起到了减少丢包的效果。 注:如果是mpls网络,可能还需要考虑mpls ldp sync问题。

第二种情况 不是换整台设备,而是换设备上的某块板卡,其他板卡接口需要正常转发。

在这种情况的时候,如果使用overload-bit,会把所有板卡的接口上的流量全部旁路,这个就没有必要了,这时可以将这块板卡上所有接口的metric值改大。

那么改多大能保证所有流量都不从本路由器的这块板卡上通过呢?

思科在metric-style为narrow时,最多配置63;在metric-style为wide时,可以配置

在这里插入图片描述 这条命令配置完成后,其他路由器在计算SPF算法的时候,不会使用这个接口作为SPF算法的备选路径。

这样可以使流量从这个路由器上的特定板卡旁路,这样在割接时是不是很方便呢? 注:由于华为模拟器的VRP版本比较低,所以很多命令测试不了。

第三种情况 修改metric-style(华为cost-style)

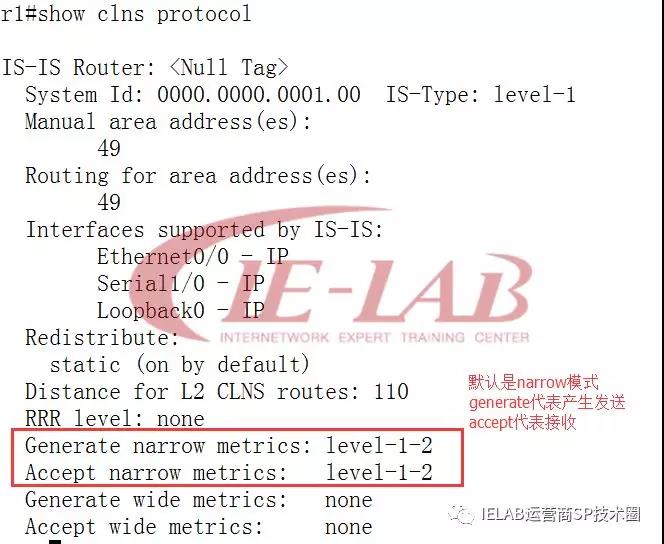

一些老的网络在部署ISIS的时候,可能并没有修改metric-style,默认是narrow模式。

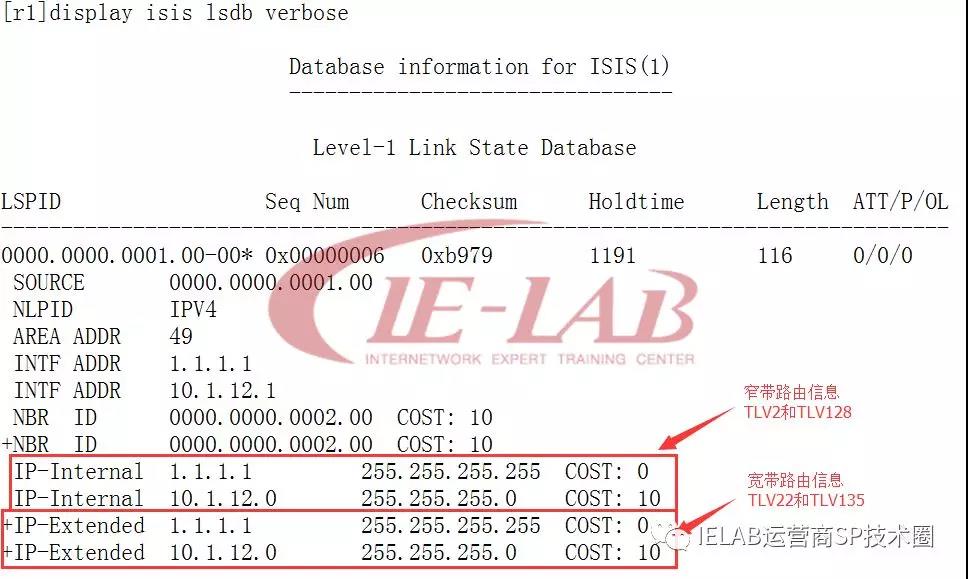

这样在支持一些新的诸如MPLS TE的功能时,必须要把metric-style变为wide模式,这时会产生一些新的TLV将老的TLV进行替代(比如TLV 22替代TLV2,TLV 135替代TLV128和TLV130),并且可以支持一些新的TLV。 在这里插入图片描述

但是在改metric-style的时候,窄带风格和宽带风格的路由器之间,邻居关系可以建立,但是路由并不能计算出来,这样会导致某些网络不可达。 在这里插入图片描述

这个在ISIS里面有一种过渡方案,就是既发送和接收窄带的路由信息,也发送和接收宽带的路由信息。

是不是有点类似于RIP的V1、V2的区别,RIP是不是也可以在接口上控制发送和接收的路由信息。

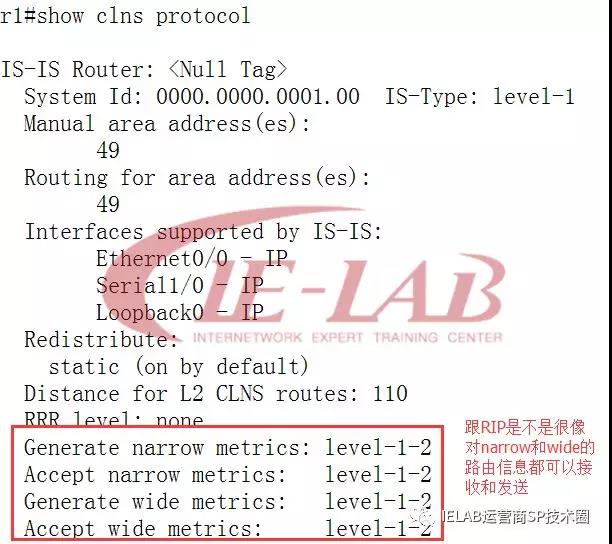

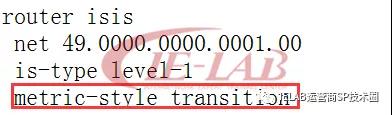

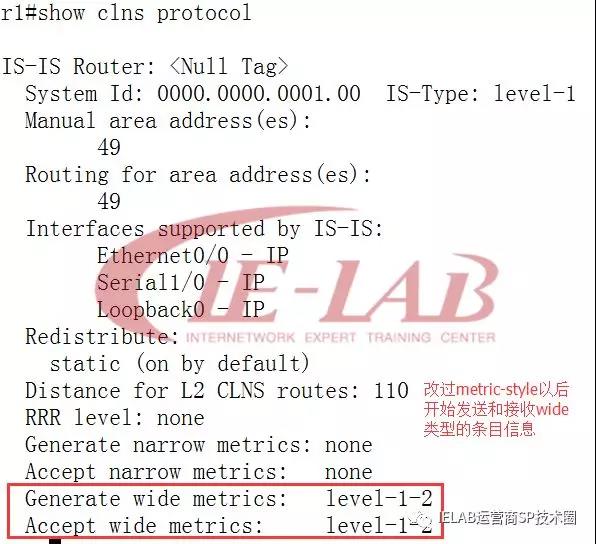

这个在网络迁移期间(需要从narrow变为wide期间)可以尽量做到不丢包。 思科命令:

在这里插入图片描述 在这里插入图片描述

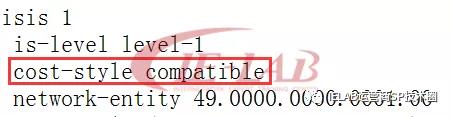

华为命令:

在这里插入图片描述 在这里插入图片描述

当然我们现阶段部署ISIS的时候,建议都使用metric-style的方式运行,扩展性更好。

第四种情况 是需要给ISIS设置认证的时候

ISIS的认证很有意思,接口的认证只支持对IIH(hello包)的认证,进程下的认证支持对LSP和SNP报文的认证。

所以可能会出现邻居关系建立,但是路由计算不成功的情况(进程认证的时候,配置密钥错误)。

在配置认证的时候,很显然会造成,要么邻居关系down掉,要么就是路由会计算不出来。那么配置好的网络如果要加认证,需要怎么做呢?

在这里插入图片描述

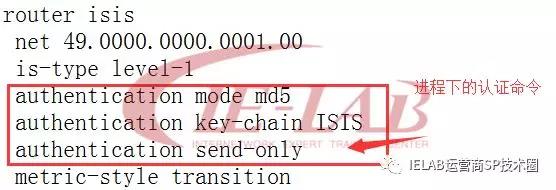

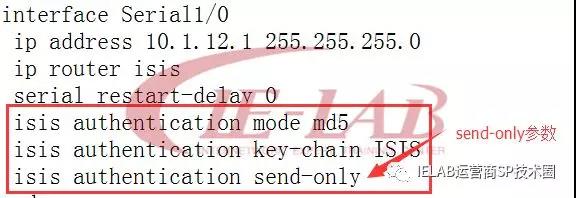

在这里插入图片描述 在思科设备里新的ISIS认证配置方法中,支持isis authentication send-only,这个命令的意思为,在发送IIH或LSP和SNP时加上认证信息(TLV10),但是在接收这些PDU的时候忽略认证。

意思是不管对方发来的PDU中是否包含TLV10,都可以建立邻居,计算路由。

但是最后全部设备的认证配置完成后,要把这条命令删除,这样所有的设备就可以支持认证了,并且不会导致ISIS邻居关系的断裂或某些路由计算不出来,尽量减少丢包。
