华为HCIE考点讲解网络质量分析NQA关联VRRP-ielab

ie-lab网络实验室ccie认证之家 发布时间:2020-03-19 19:35:48 ,浏览量:4

       前面我们介绍了NQA,以及讲解了华为设备上面NQA与静态路由进行关联,实现静态路由对于非直连网络的检测以及实现快速切换。 那么除了静态路由之外,NQA也可以关联网关冗余协议。例如VRRP。这里面临的情况与BFD 关联VRRP的情况是相似的。

       NQA会话建立之前,同样首先保证底层路由可达,以此保证检测会话正常通信,实现VRRP切换。

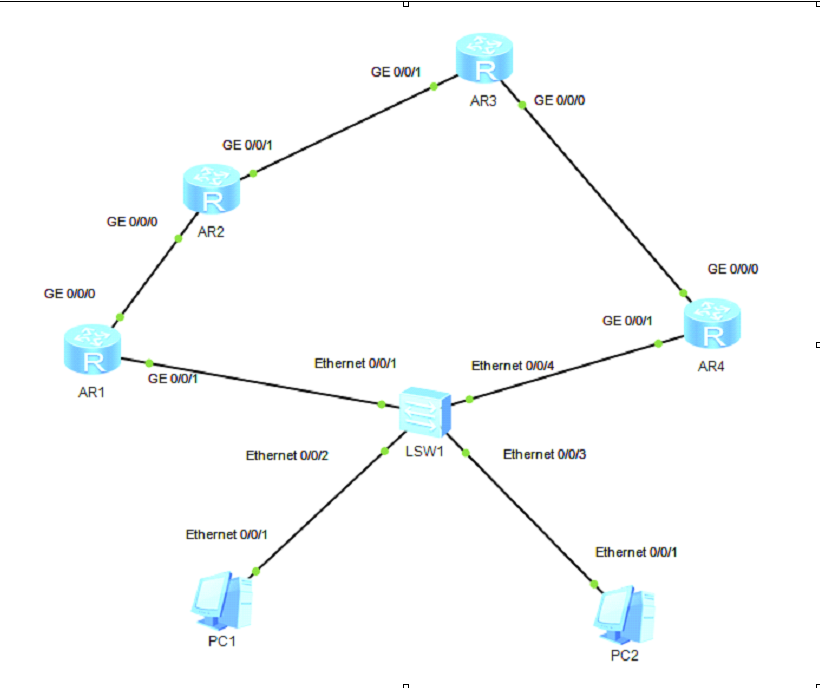

       图中,假设R1为VRRP master,优先级值为120,R4为backup,优先级值为100.一般而言,backup 设备会通过VRRP消息检测master,如果 backup设备没有收到回复的消息,将会主动切换为master,成为主网关,也最终实现线路切换。但是如果主路径去往目标网络(R3的上行路径, 也就是R1去往R3的路径)失效,是不会影响主备设备切换,但是会影响网络对于目标的访问,此时就需要,实现主网关切换到备份网关上,实现线路切换(沿R4到)目标网络。

       首先完成VRRP基本操作,配置track 跟踪NQA会话,执行相应的操作。 操作如下:

       先进行NQA的检测定义,规定探针个数、发送频率、超时时间等内容,然后调用NQA,使用track进行关联 [R1]nqa test-instance vrrp 1 [R1-nqa-vrrp-1]test-type icmp [R1-nqa-vrrp-1]frequency 6 [R1-nqa-vrrp-1]timeout 2 [R1-nqa-vrrp-1]probe-count 2 [R1-nqa-vrrp-1]destination-address ipv4 23.1.1.3 [R1-nqa-vrrp-1]start now

[R1]interface GigabitEthernet 0/0/1 [R1-GigabitEthernet0/0/1]vrrp vrid 1 track nqa vrrp 1 reduced 30

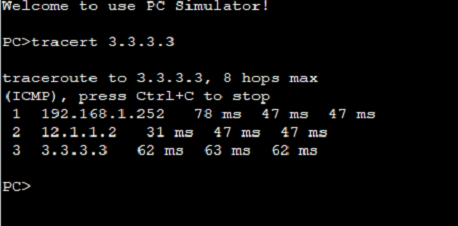

然后我们可以的断开远端连接,看看切换情况。 断开前:

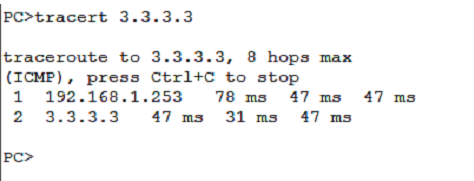

断开后,进行切换:
