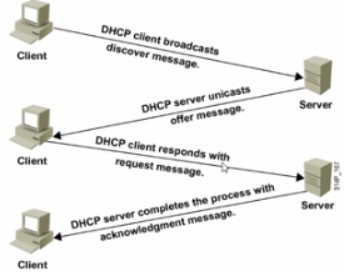

新版ei ccie认证里的DHCP动态主机配置协议CCNP基础HCP(Dynamic host configuration protocol)动态主机配置协议作用： 动态为终端设备 分配TCP/IP 参数信息（IP、mask、gateway、dns 等等（and so on）） 消息报文类型： 1.discover 发现：(客户端-->服务器)客户端首次连接网络时发送的第一个信息报文，用来寻找网络中是否存在DHCP 服务器的，并且广播发送新版ei ccie认证里的DHCP动态主机配置协议CCNP基础 2.offer 提供：（服务器-->终端）DHCP 服务器用来响应，客户机发送的discover消息报文，并且指定响应的配置参数，单播发送（服务器可以为客户端提供服务） 3.request 请求：（终端-->服务器）客户端发送给服务器，广播发送 作用： 向服务器请求配置参数，广播发送 请求配置确认（当客户端重启后，发送用来确认先前被分配的IP等参数信息）广播发送 3>续租期 默认情况下服务器分配IP信息租期时间为1天，发送该消息报文给服务器用来延长IP地址的租期，单播 4.ack：（服务器-->终端）服务器对客户机reguest消息报文的响应，当客户机收到此报文后，才能够真正将IP等参数信息书写在本地网卡上 注意： 以上4个消息报文就能够获取到IP地址 5.Deline：（客户机-->服务器）当客户机发现（获取到IP地址后，主动发送免费ARP进行IP地址冲突检测）服务器分配的IP信息在网络中冲突时候，发送此报文给服务器，用来通知服务器IP地址被使用，并会重新向服务器申请地址 6.nak：（服务器-->客户端）服务器对客户端request消息报文的 拒绝响应 7.inform（客户端-->服务器）客户机已经获取了IP地址信息，当并没有获取到网关、掩码等参数信息的时候，则发送测消息报文向服务器获取其他一些网络配置信息 8.release：（终端-->服务器）客户机发送此消息报文，用来释放服务器分配的IP地址信息，当服务器接收到此报文，将此IP等信息收回，并可以提供其他终端设备 Pic1

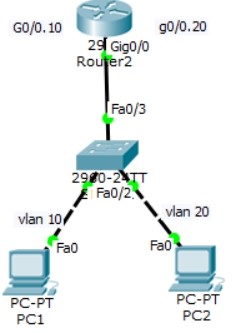

组网方式： 1.终端--->服务器 2.终端-->网关-->服务器 地址是从 小 到大 分配的 1.终端--->服务器 的 配置： 二层交换机配置： 3.0 以下不用封装 Trunk （默认802.1q） 交换机的配置： Switch(config)# vlan 10 Switch(config)#interface f0/1：进入接口 Switch(config-if)#switchport mode access：将接口改成access类型 Switch(config-if)#switchport access vlan 10：将接口划入vlan10 Switch(config)#interface f0/3：进入接口 Switch(config-if)#switchport mode trunk ：将接口改成trunk Switch(config-if)#switchport trunk allowed vlan 10,20：允许放行那个vlan 通过
三. 路由器的配置： Router(config)#interface FastEthernet0/0.10:创建子接口10 Router(config-subif)#no shutdown ：开启接口 Router(config-subif)#encapsulation dot1Q 10：这个子接口之处理vlan10 的以太网数据帧 Router(config-subif)#ip address 192.168.10.254 255.255.255.0：给子接口配置 ip地址 四.Router(config)#ip dhcp pool vlan10：起个名字 说明这个地址之分配给vlan10的主机 Router(dhcp-config)#network 192.168.10.0 255.255.255.0：说明放行那个网段的地址 Router(dhcp-config)#default-router 192.168.10.254：这个网段对应的网关 Router(dhcp-config)#dns-server 8.8.8.8：DNS服务器 Router(config)#ip dhcp excluded-address 192.168.10.1 192.168.10.10：这两个中间的地址不允许下放 参考图: Pic2

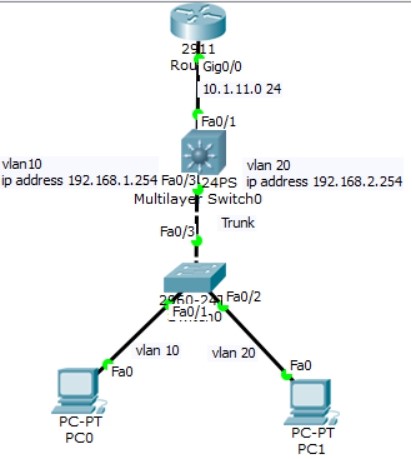

2.终端-->网关-->服务器 Pic3
二层交换机配置： Switch(config)#vlan 10：创建vlan10 Switch(config)#interface f0/1：接入接口 Switch(config-if)#switchport mode access：将接口改成access类型 Switch(config-if)#switchport access vlan 10：将接口划入vlan10 Switch(config)#interface f0/3：进入接口 Switch(config-if)#switchport trunk encapsulation dot1q ：封装成dot1q的形式 Switch(config-if)#switchport mode trunk ：将接口改成trunk Switch(config-if)#switchport trunk allowed vlan 10,20：这个接口放行的 vlan号 三层交换机的配置： Switch(config)#vlan 10：创建vlan 10 和 vlan20 交换机首先要知道 有 vlan10 vlan20的用户 Switch(config)#ip routing：要在全局开启路由模式 Switch(config)#interface vlan 10：进入vlan10 Switch(config-if)#ip address 192.168.1.254 255.255.255.0：配置IP地址 Switch(config)#interface vlan 20：进入vlan20 Switch(config-if)#ip address 192.168.2.254 255.255.255.0：配置IP地址， 三层交换机上的 Fa0/1 号接口配置IP地址： 因为接口时交换机的模式，所以要 no switchpotr ，开启路由模式的接口 Switch(config)#interface f0/4：接入接口 Switch(config-if)#no switchport ：开启路由模式 Switch(config-if)#ip address 10.1.11.1 255.255.255.255.0：配置IP地址
服务器的配置: Switch(config)#interface f0/0：进入接口 Switch(config-if)#ip address 10.1.11.2 255.255.255.0：配置IP地址 DHCP 的配置： Router(config)#ip dhcp pool vlan10：起个名字，表明这个是给vlan10配置地址的 Router(dhcp-config)#network 192.168.1.254 255.255.255.0：分配哪一个网段的地址 Router(dhcp-config)#network 192.168.1.0 255.255.255.0 可选命令： Router(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.100：从1.1 到 1.100 之间的地址不能下放 Router(dhcp-config)#default-router 192.168.1.254：这个地址对应的网关 Router(dhcp-config)#dns-server 8.8.8.8：DNS服务器 Router(config)#ip dhcp pool vlan20：起个名字，表明这个是给 vlan20 配置地址的 Router(dhcp-config)#network 192.168.2.0 255.255.255.0： 分配哪一个网段的地址 Router(dhcp-config)#default-router 192.168.2.254：这个地址对应的网关 Router(dhcp-config)#dns-server 8.8.8.8：DNS服务器
把下面的地址宣告进来，不宣告，没路由 静态路由：在路由器上 在全局模式下配置： Router(config)#ip route 192.168.1.0 255.255.255.0 10.1.11.2 把非物理直链的网段都宣告进来 Router(config)#ip route 192.168.2.0 255.255.255.0 10.1.11.2
三层交换机的配置： Switch(config)#interface vlan 10：进入vlan10 Switch(config-if)#ip helper-address 10.1.11.2:是那个路由接口的，给PC分配IP 地址的 Switch(config)#interface vlan 20：进入vlan20 Switch(config-if)#ip helper-address 10.1.11.2:是那个路由接口的，给PC分配IP 地址的
