新版思科EI CCIE企业基础架构技术EI CCIEOpenflow在Vxlan当中的应用

ie-lab网络实验室ccie认证之家 发布时间:2020-06-16 15:28:08 ,浏览量:4

新版思科EI CCIE企业基础架构技术EI CCIEOpenflow在Vxlan当中的应用 举例看下openflow 在VxLAN当中的应用。

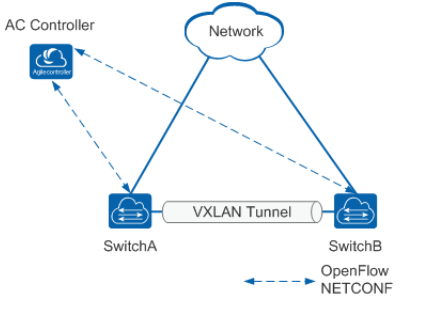

SwitchA和SwitchB为OpenFlow兼容型交换模块, AC控制器和SwitchA、 SwitchB之间通过OpenFlow和NETCONF分别建立OpenFlow和NETCONF连接。 AC控制器通过NETCONF将VXLAN隧道建立的相关配置下发到SwitchA和SwitchB上,从而实现SwitchA和SwitchB之间VXLAN隧道的建立。 AC控制器将所有与VXLAN业务相关的流表下发到SwitchA和SwitchB上。该流表包含的信息为主机的IP地址、MAC地址等。 SwitchA和SwitchB收到控制器下发的流表后,根据流表信息进行协议计算,生成ARP表项,从而指导报文在VXLAN隧道中的转发。





针对于以上的实例,我们需要注意:

如果需要通过OpenFlow建立连接,则需要控制器以及支持OpenFlow链接功能的OpenFlow交换模块。

在路由和控制器之间可达的情况下,如果控制端已配置OpenFlow连接参数。并且设定了相应的安全策略,例如配置keychain,或者配置SSL策略。接下来则可以配置OpenFlow Agent了。

考虑到如果OpenFlow连接发生故障,则可以使用OpenFlow连接的保温统计信息来进行查看,确认报文是否出现异常。新版思科EI CCIE企业基础架构技术EI CCIEOpenflow在Vxlan当中的应用。
