华为hcie认证中-VxLAN 网管划分,今天我们继续VxLAN的相关内容,在了解VxLAN的基本概念和封装类型之后,了解一下VxLAN的网关划分和部署。
与VLAN相似的是不同VNI之间的VXLAN,以及VXLAN和非VXLAN之间不能直接相互通信。如何实现VXLAN和非VXLAN之间能够进行通信呢?这就需要 VXLAN引入网关了。
那么VXLAN的网关如何进行划分呢?
1.二层网关,用于解决租户接入VXLAN虚拟网络的问题,也可用于同一VXLAN虚拟网络的子网通信。
2.三层网关,用于VXLAN虚拟网络的跨子网通信以及外部网络的访问。
根据三层网关部署方式的不同, VXLAN三层网关又可以分为集中式网关和分布式网关。

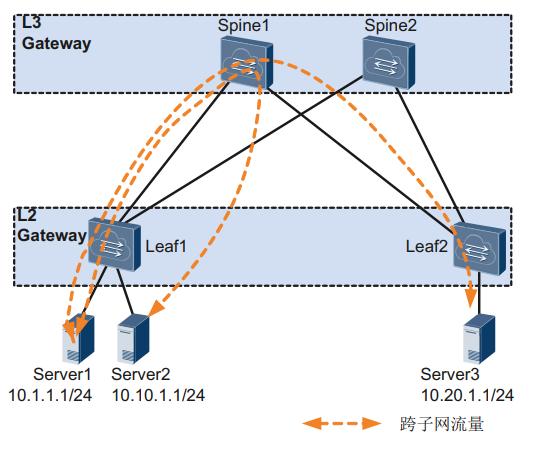

集中式网关是指将三层网关集中部署在一台设备上,而所有跨子网的流量都经过三层网关进行转发,实现流量的集中管理。集中式网关转发如图:
这种网关转发的优势在于方便对跨子网流量进行集中管理,以及网关的部署和管理比较简单。
同样也存在着一定的不足。第一,同一二层网关下跨子网的数据中心三层流量都需要经过集中三层网关转发。第二,由于采用了集中三层网关,因此通过三层网关转发的终端租户的ARP表项都需要在三层网关上生成,但因为三层网关上的ARP表项规格有限,这并不利于数据中心网络的扩展。华为hcie认证中-VxLAN 网管划分
