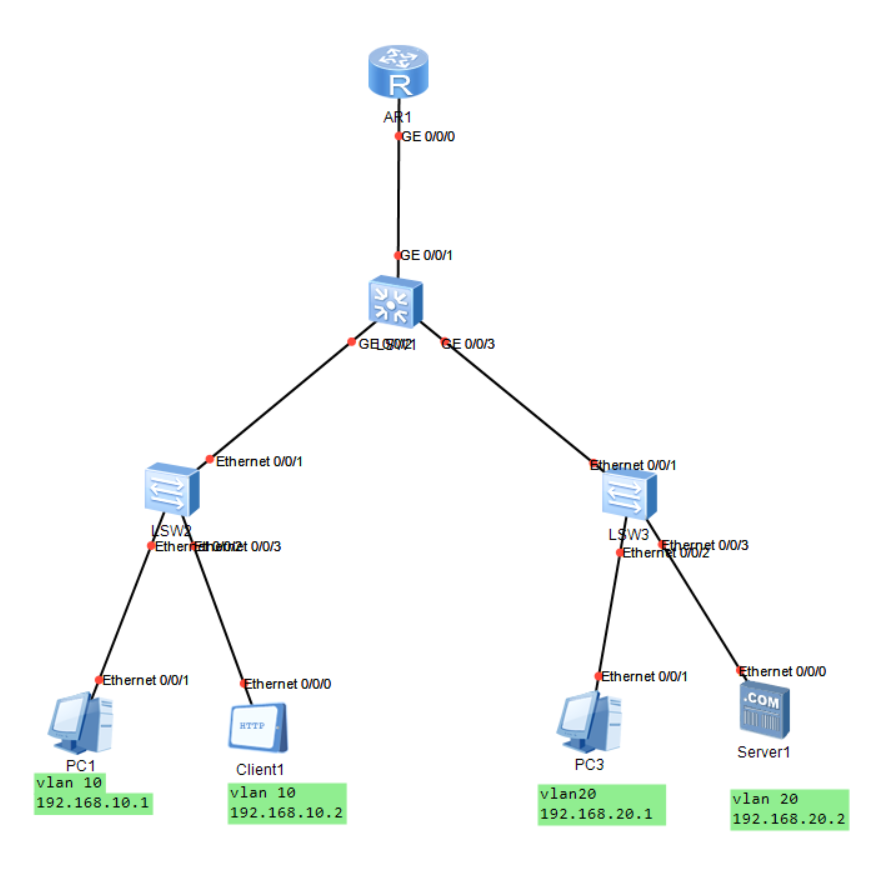

之前很早设置的多网段的路由交换时，实现不同网段互通，之前的部署方式为每个vlan需要一条物理线，把交换机与路由器相连，这样非常浪费资源接口，目前随着设备的更新出现了可以划分子接口来代替实线，可以实现一条线多个网段，从而减少了端口的浪费，下面就配置单臂路由实验，首先打开ensp拖入一台路由器，一台核心交换机、两台汇聚交换机，两台PC机，一台clien机，一台服务器，并且规划好地址，如下图：实现他们能够互相访问
详细配置如下：
首先，将PC机和服务器按照规划配置好IP地址

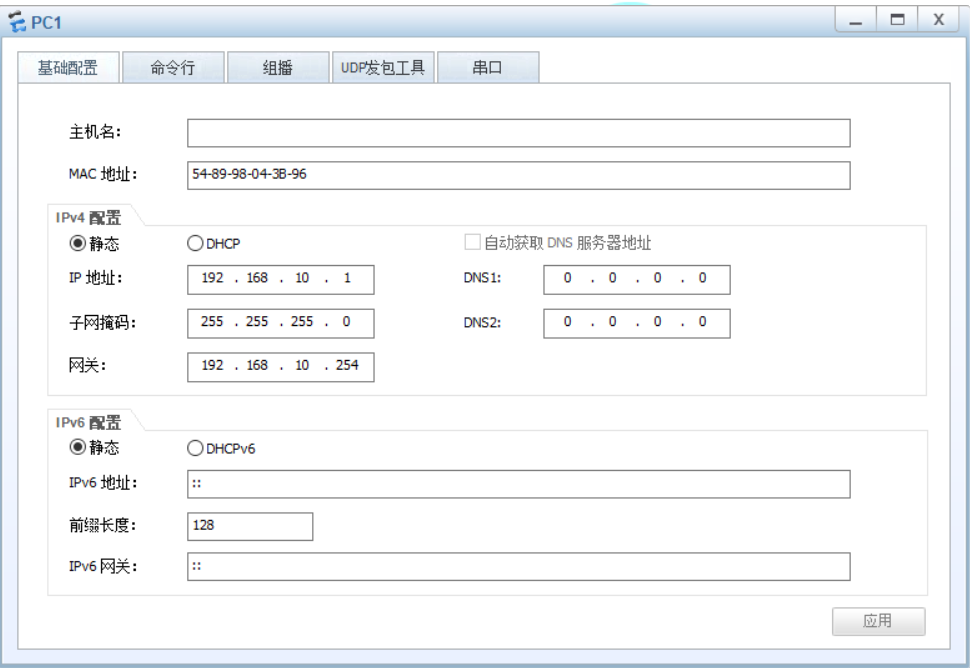

PC1

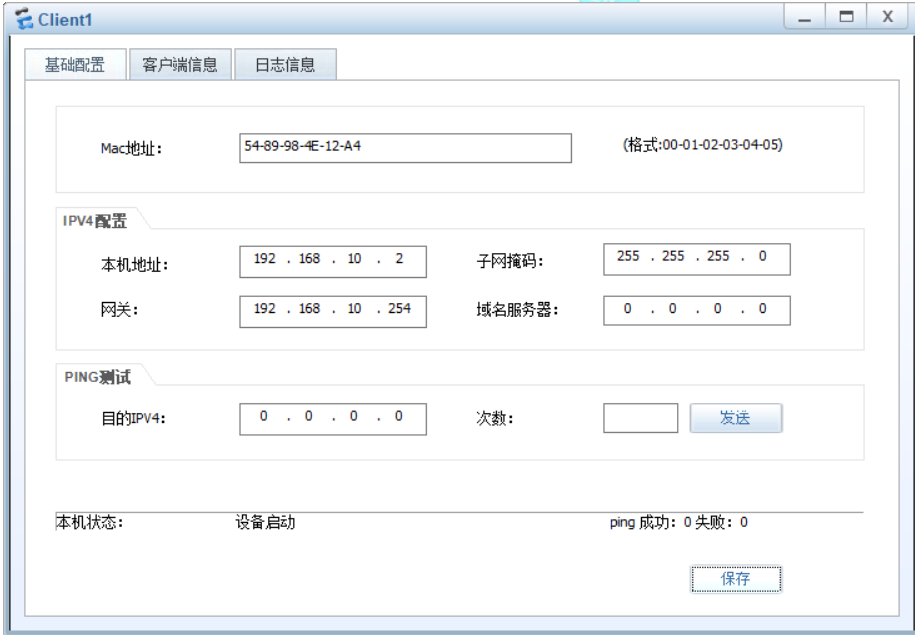

client1

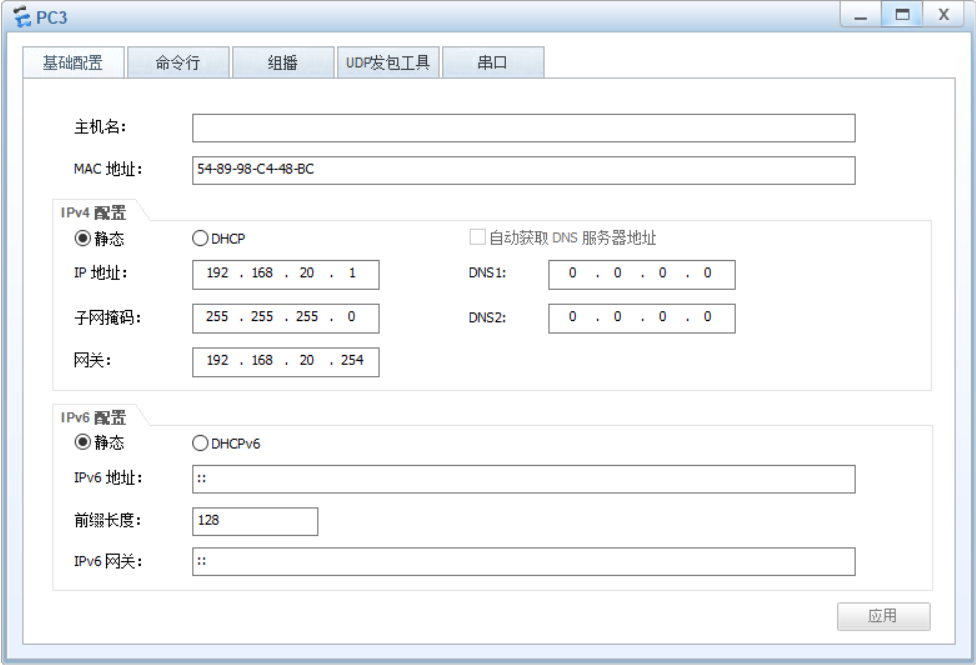

PC3

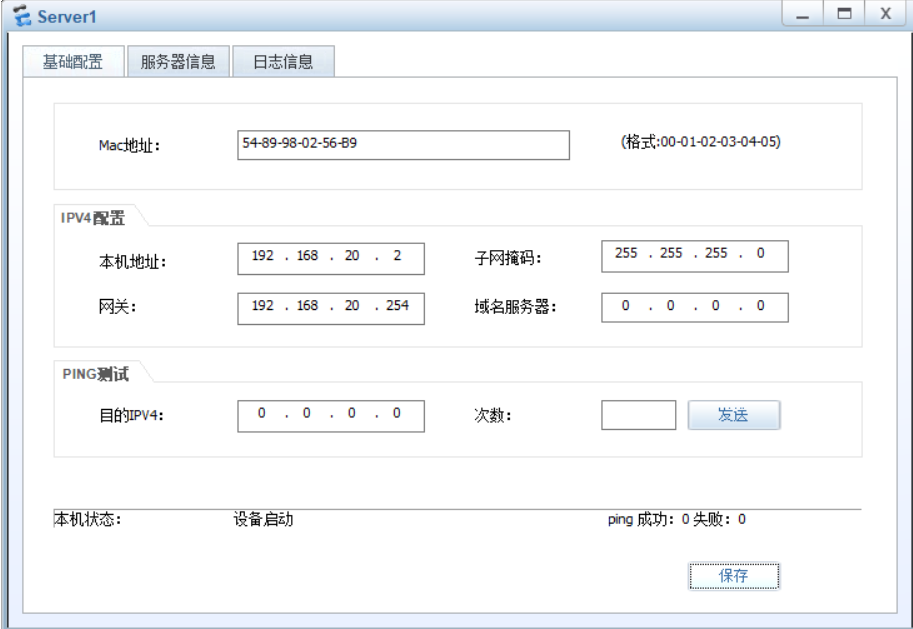

服务器
以上是客户端配置，下面配置路由器
在路由器接口GE0/0/0配置子接口，这里创建了一个为10的子接口
这里是将他划入vlan10
给接口配置IP地址，这个地址是vlan10的网关，我这里配置了192.168.10.254
开启ARP功能,这里vlan10子接就配置完成了
下面配置vlan20的子接口，跟vlan10是一样的，创建子接口
将接口划入vlan20
添加IP地址，地址为网关：192.168.20.254
开启ARP功能
以上路由器的接口就配置完成了
下面配置核心交换机，首先创建vlan 10 20，将三个接口配置成trunk，并且允许通过vlan 10 20
进入GE0/0/1将接口配置成trunk，允许vlan 10 20 通过

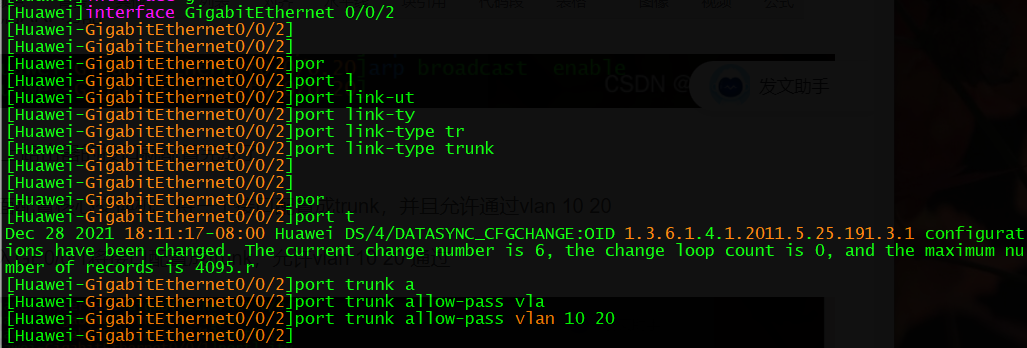

进入GE0/0/2将接口配置成trunk，允许vlan 10 20 通过

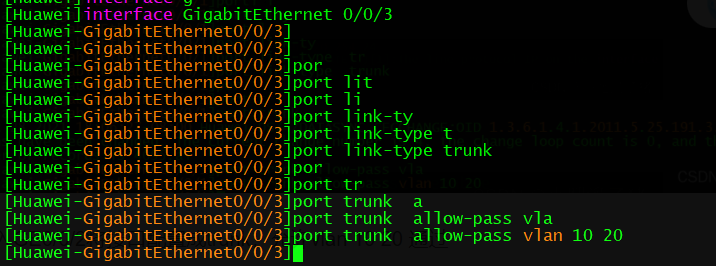

进入GE0/0/3将接口配置成trunk，允许vlan 10 20 通过
下面配置接入交换机，Ethernet1设置为trunk允许10 20通过，eth0/0/2、eth0/0/3配置成access并且将江口接入对应的vlan
创建vlan10

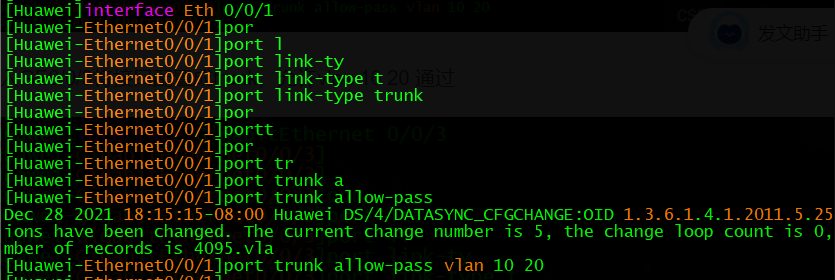

将接口1配置trunk，允许vlan10 20通过
创建一个组，并将接口2和3加入进去
创建接口为access
然后将接口加入对应的vlan
这里第一个接入交换机就配置完成了，第二个接入交换机配置
创建一个vlan 20
将eth1接口设置为trunk并且通过vlan10 20通过
eth2和eth3配置access加入相应的vlan

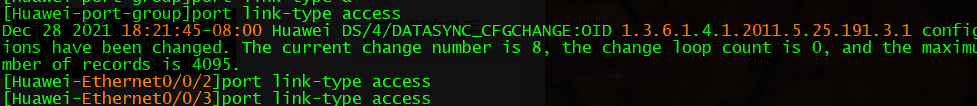

配置为access
加入vlan
以上就配置就配置完成了，下面测试

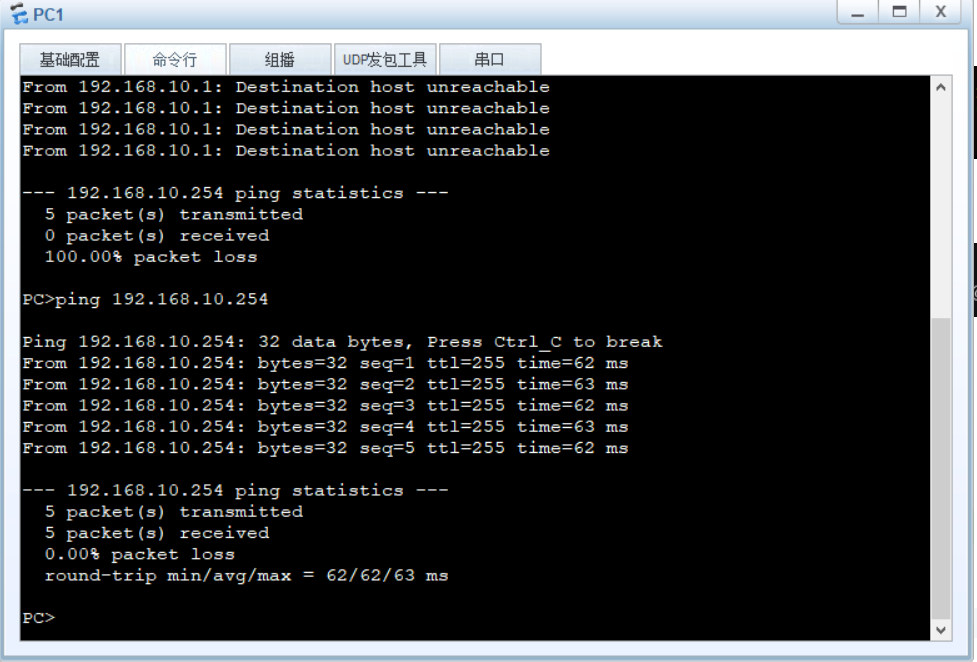

PC1ping网关

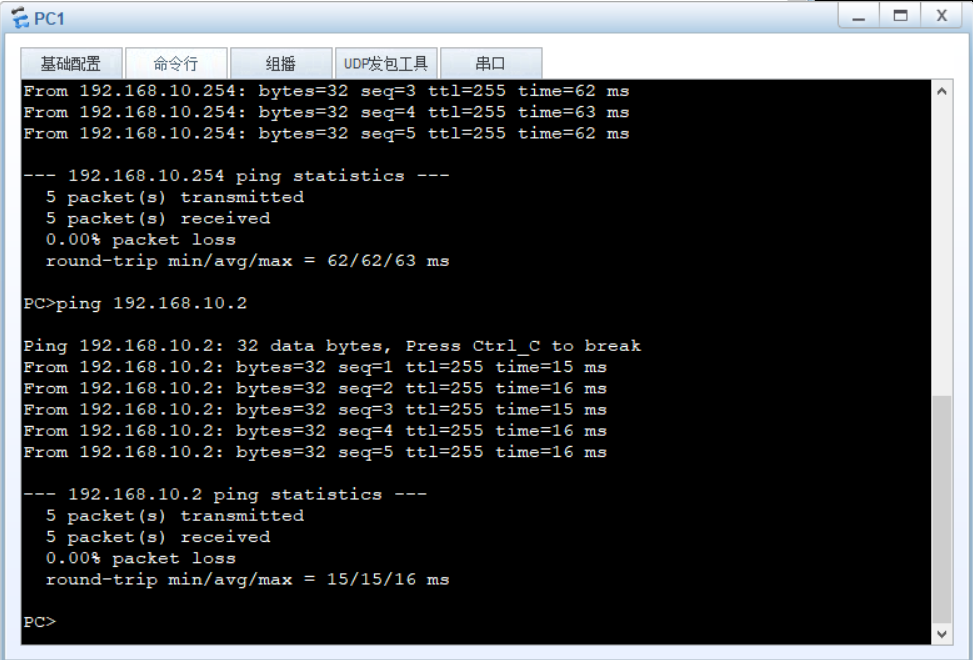

PC1ping client客户端

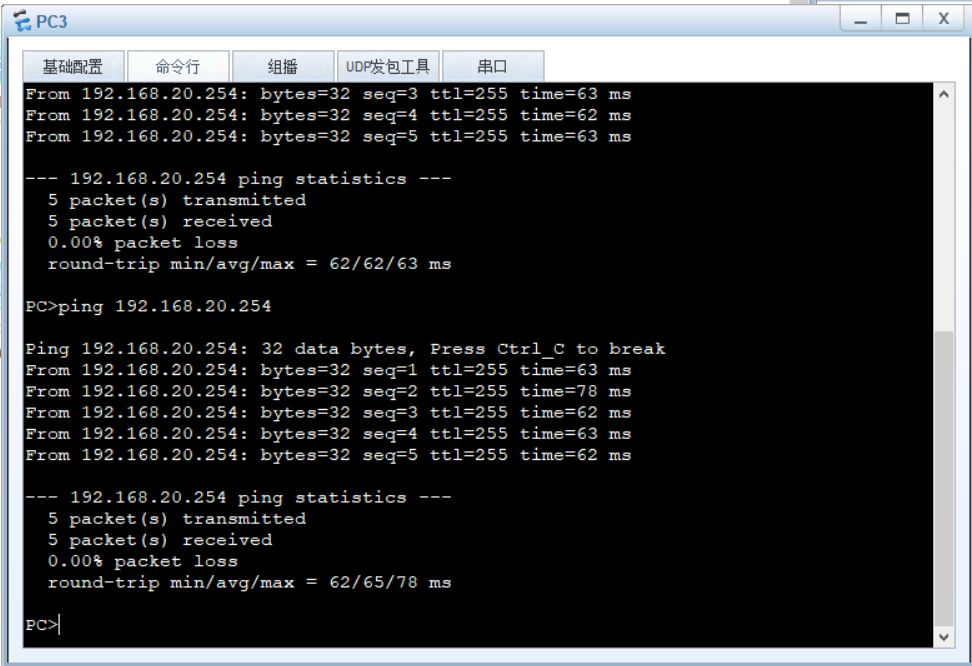

PC3ping 网关

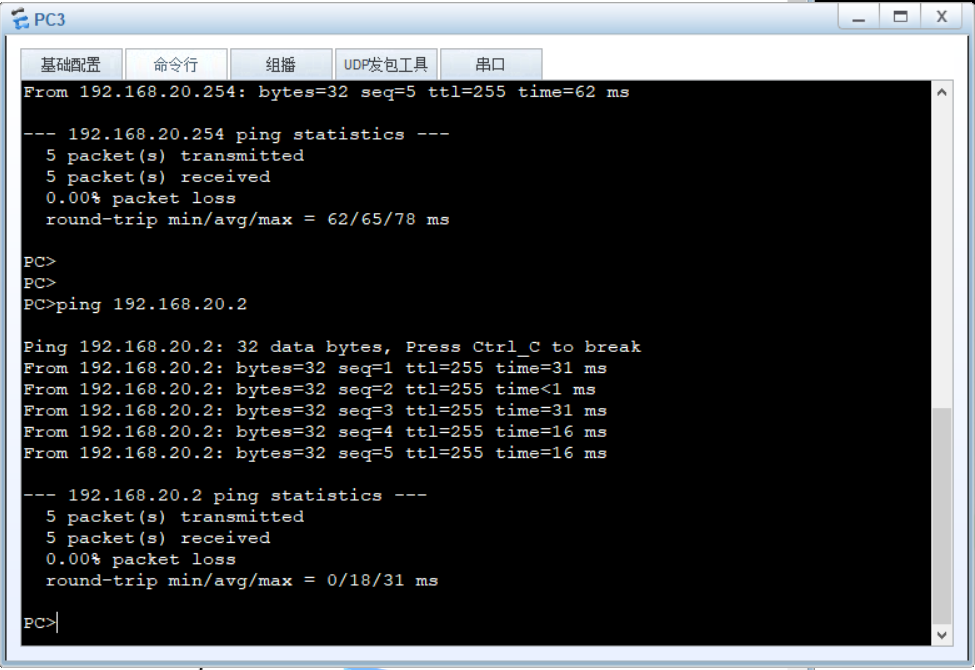

PC3ping服务器
可以看到同网段的没有任何问题，下面我们跨网段测试
PC1pingPC3

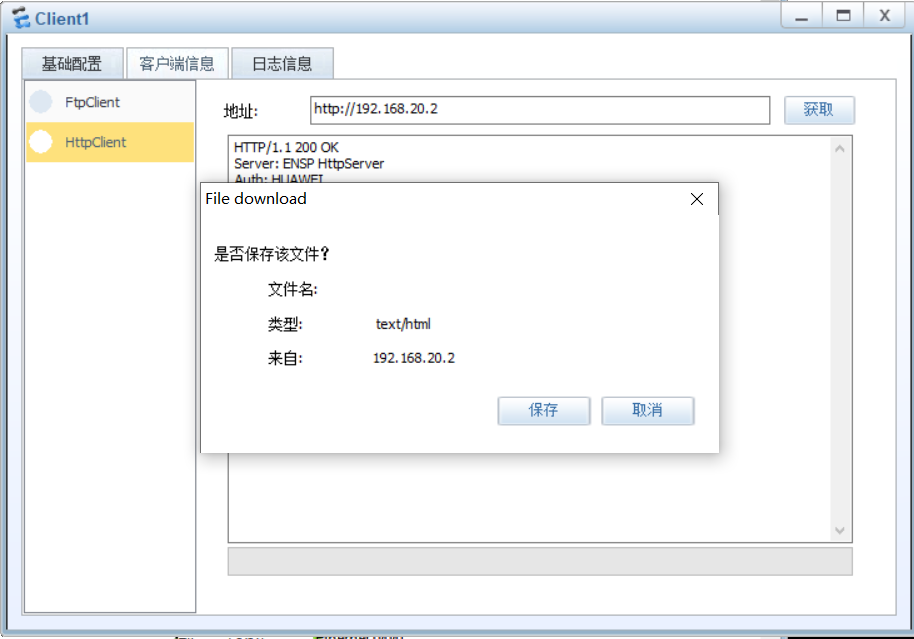

clent客户端访问服务器
这里可以看到不管是同一网段还是跨网段，都是实现了互通，这单臂路由就完成了
注：为了 更好的管理网络，交换机与交换机之间尽量使用trunk接口，然后设置允许通过的vlan就可以了，客户端与交换机间使用access模式，这样对后期的延伸与扩展都有很好的帮助。
