本文作者：江苏润和软件股份有限公司 郎建中
一、总体介绍 在分布式调度里面，我们介绍了一个例子：从分布式调度拉起远程FA的过程。在这个介绍中，我们最后讲到远端（轻量设备侧）软总线收到消息后，dmslite（分布式调度）通过AMS（Ability Manager Service）的方法StartAbility来启动本地的一个应用。整个系统的架构图如下：
AMS通过AppSpawn服务拉起了AbilityMain进程，AbilityMain进程就是App应用的native实现，其中包含了Ability生命周期实现、JS应用框架（Jerry）的初始化、App中的JS代码的执行、UI控件的绘制等工作。 AMS拉起FA的参考时序图如下：
上面的流程大体上分以下几个过程： 1、从dmslite收到软总线消息后，通过samgr调用ams的StartAbility（步骤1~3）。 2、AMS内部启动了一个StartAbilityTask任务去调用AppSpawn（步骤4~15）。 3、AppSpawn孵化出AbilityMain进程（步骤16~17）。 4、AbilityMain进程从main函数开始执行，在主线程函数ThreadMain中，发消息ATTACH_BUNDLE给AMS。 5、AMS执行attach bundle的过程，一直到调用PageAbilityRecord::ActiveAbilty()函数开始Ability的生命周期过程。 从PageAbilityRecord::ActiveAbility()之后的流程将开启Ability的生命周期，下面主要介绍这个过程中生命周期中Ability状态的变化以及在这个过程中如何回调到App的JS代码中Ability的回调函数。 约束：本文涉及的场景都是在鸿蒙轻量设备侧。 二、代码目录 本文涉及的代码： foundation/appexecfwk：ams服务和AbilityMain主程序。 foundation/ace：JS应用开发框架。 三、代码分析 3.1 Ability启动时的生命周期和JS中的回调函数
我们从运行在foundation进程中的AMS的PageAbilityRecord::ActiveAbility()函数开始：
大家注意上面代码中参数state是 STATE_ACTIVE。 –> AppRecord::AbilityTransaction()

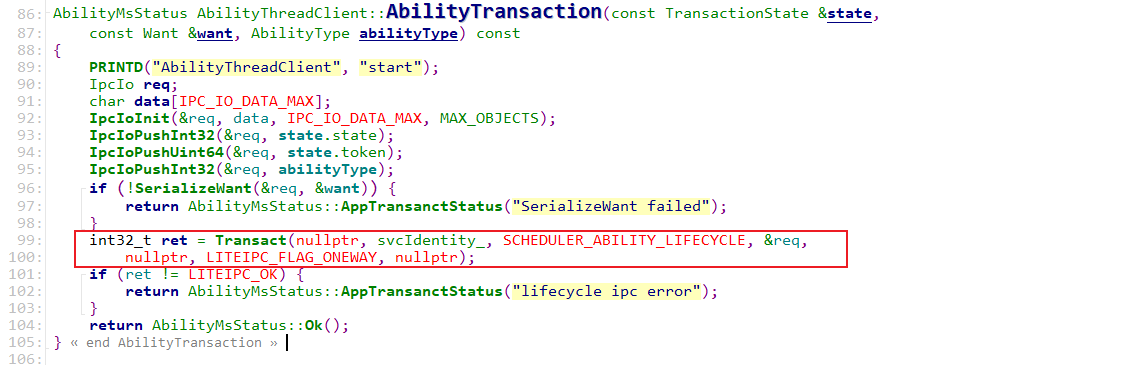

–> AbilityThreadClient::AbilityTransaction()
上面代码中，state被压入Ipc的参数中，最后调用Transact()发送IPC消息到AbilityMain进程，消息为SCHEDULER_ABILITY_LIFECYCLE。这个消息将在AbilityMain进程中的AbilityScheduler::AmsCallback()被处理，代码如下：

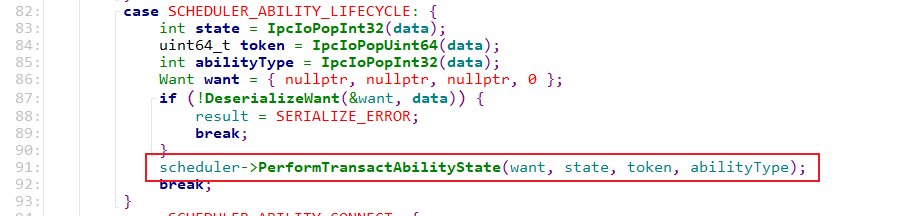

–> AbilityScheduler::AmsCallback()
–> AbilityScheduler::PerformTransactAbilityState()

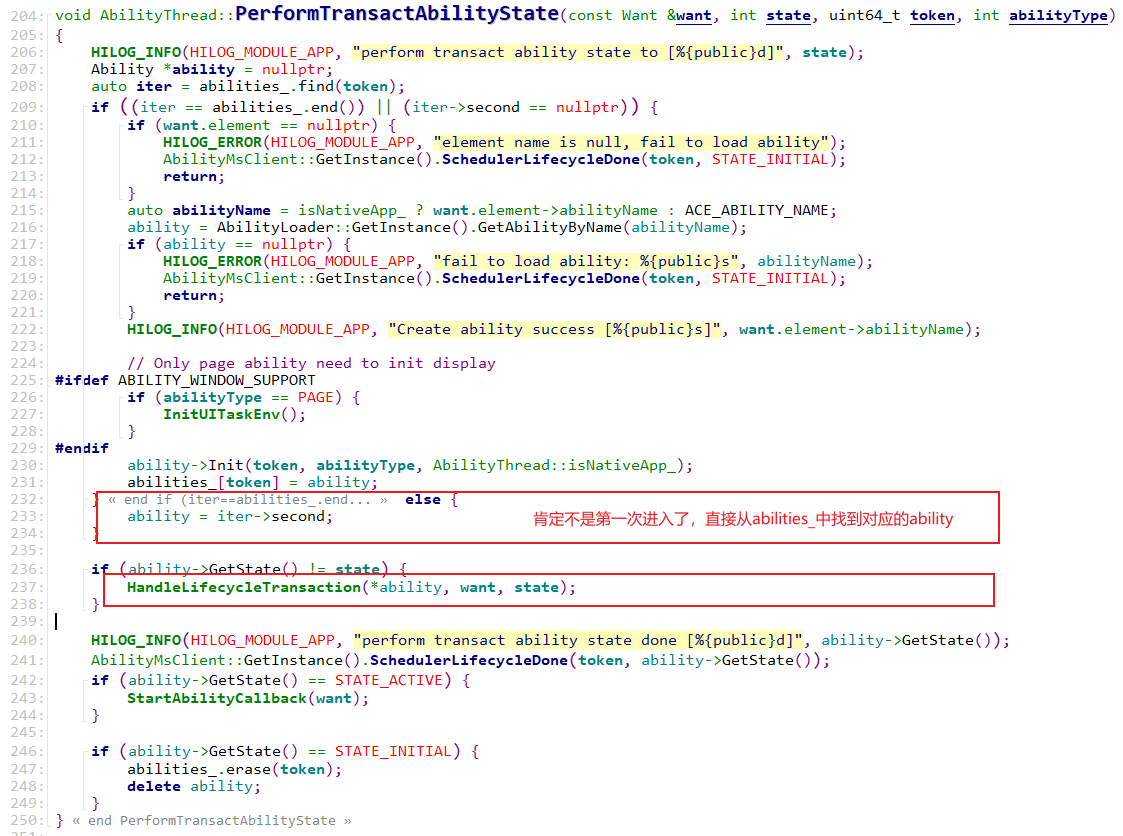

上面代码中的scheduler_就是AbilityThread实例。 –> AbilityThread::PerformTransactAbilityState()

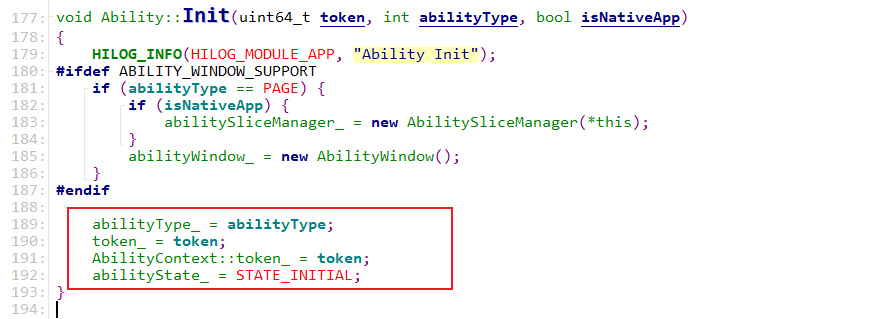

AbilityThread::PerformTransactAbilityState()函数控制Ability的状态变化的主入口。接收从AMS发过来的消息做状态变化，消息中目标的状态是STATE_ACTIVE，这个函数大致分3个步骤完成。 ①AbilityThread::PerformTransactAbilityState()步骤一：初始化AceAbility 函数在第一次被调用时，因为abilities_中没有任何东西，因此find函数肯定找不到对应token的ability，因此代码会走进红框中。然后判断当前的ability是JS App对应的还是由一个Native的Ability生成的，这里因为我们是FA，因此是JS App对应的，所以必须采用AceAbility实例来启动，因为只有AceAbility支持JS的运行环境（JerryScript）。 在AceAbility被构造后，调用了AceAbility::Init()函数，由于在AceAbility中没有定义这个函数，所以直接调用到了基类的Init函数，我们看下代码：

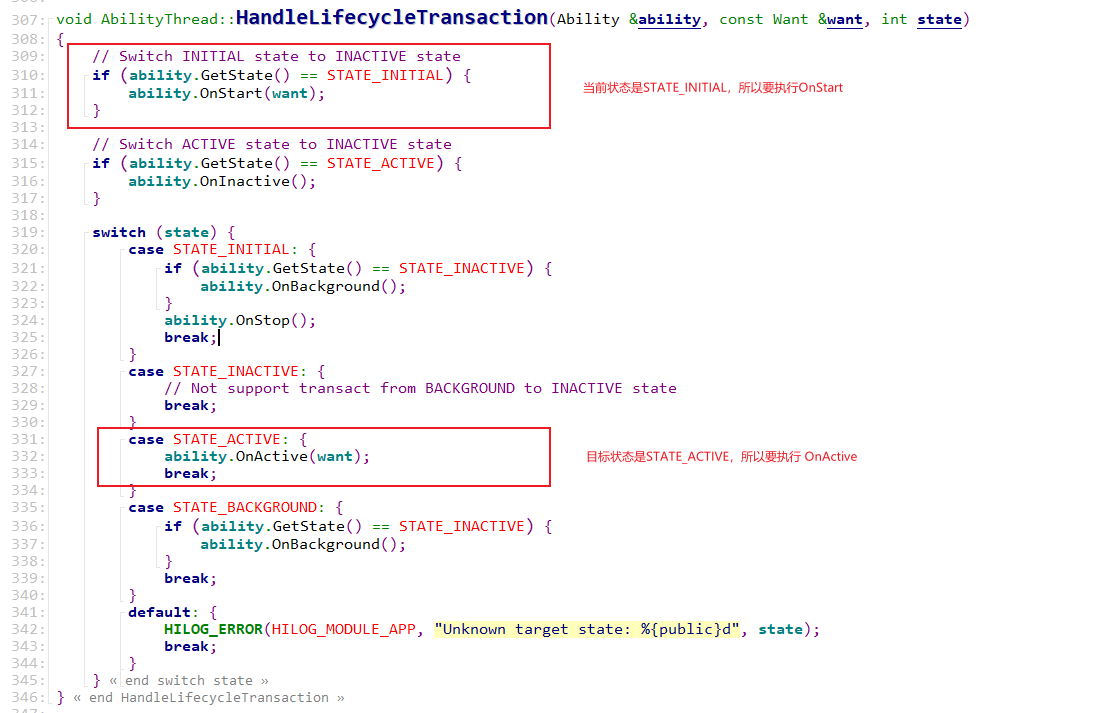

基类中的Init()函数进行了一些初始化设置，将Ability当前的状态设置为STATE_INITIAL状态。 ②AbilityThread::PerformTransactAbilityState()步骤二：执行生命周期 回到AbilityThread::PerformTransactAbilityState()函数，下面执行了AbilityThread::HandleLifecycleTransaction()函数：

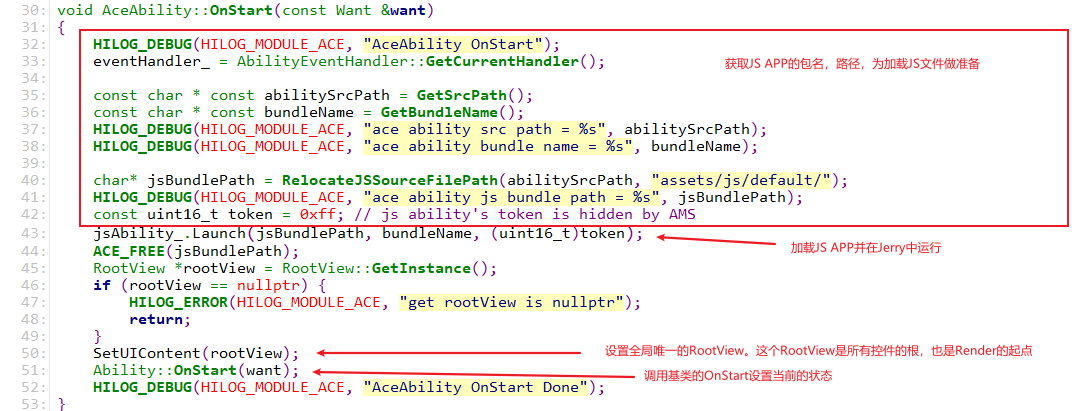

HandleLifecycleTransaction()函数就是执行Ability状态变迁的核心函数。这个函数首先根据当前状态来执行状态准备，然后根据目标状态执行状态切换。在上面AceAbility::Init()过程中，已经把当前状态设置为STATE_INITIAL，所以AceAbility::OnStart()动作会被首先执行，然后根据参数state的目标状态为STATE_ACTIVE，因此AceAbility::OnActive()也会被执行。 我们先看看AceAbility::OnStart()的过程：

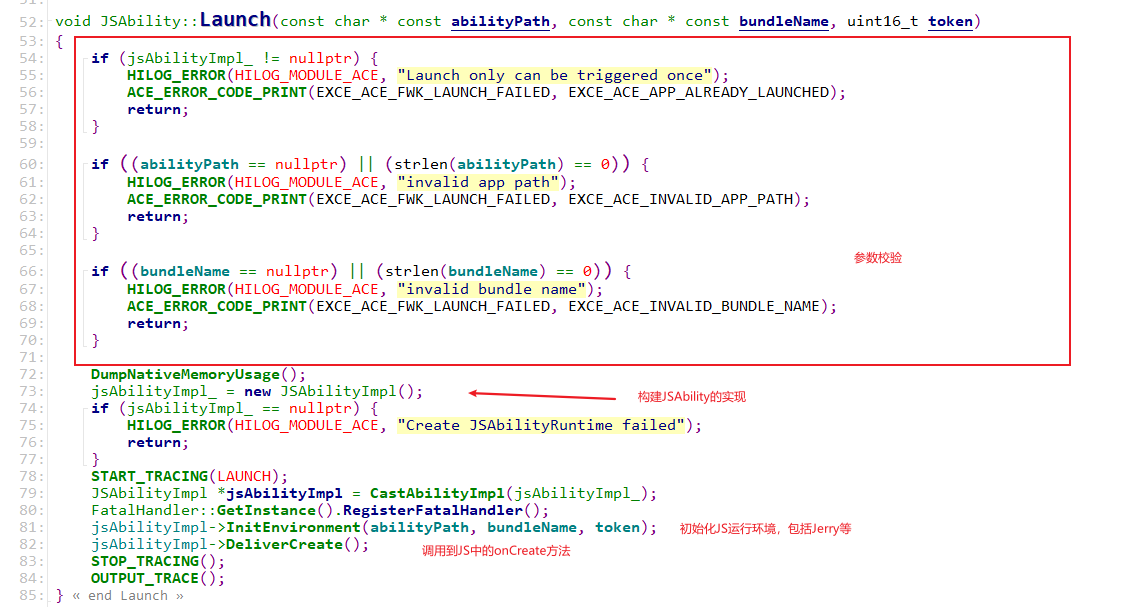

在AceAbility::OnStart()函数中，首先获取JS APP的包名，包的路径，然后调用JSAbility::Launch()函数加载JS APP应用，我们看下JSAbility::Launch()函数实现：
首先是参数校验。然后构建了JSAbility的实现类JSAbilityImpl的对象。接着调用了JSAbilityImpl::InitEnvironment()函数进行JS运行环境的初始化，这个函数将把Jerry初始化起来，然后注册了很多全局类供JS使用，最后运行App中的JS代码来构建UI页面。这里不讨论Jerry相关的东西，会在单独的文档中详细介绍。 在InitEnvironment()完成后，UI页面已经构建完成，下面通过JSAbilityImpl::DeliverCreate()来回调到JS中的onCreate函数，我们来看看怎么实现的：

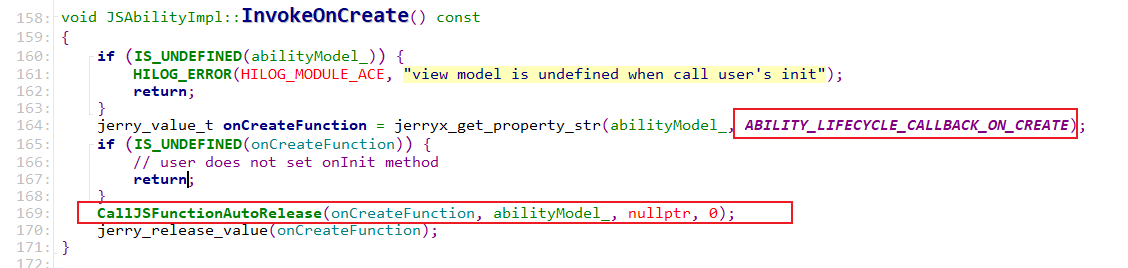

–> JSAbilityImpl::InvokeOnCreate()

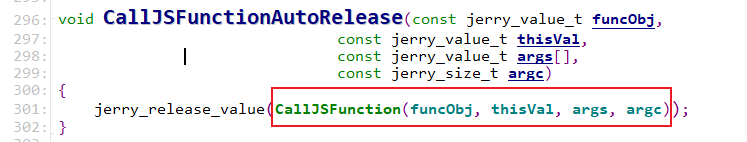

jerryx_get_property_str()是Jerry的API，这个函数可以获取JS中的对象属性。abilityModel_是在Jerry中运行的JS Ability的对象，ABILITY_LIFECYCLE_CALLBACK_ON_CREATE定义为字符串”onCreate”，因此这个调用就是拿到JS中的Ability的属性onCreate方法的句柄。 CallJSFunctionAutoRelease()就是执行上述拿到的onCreate函数句柄，也就是执行JS中的onCreate方法。

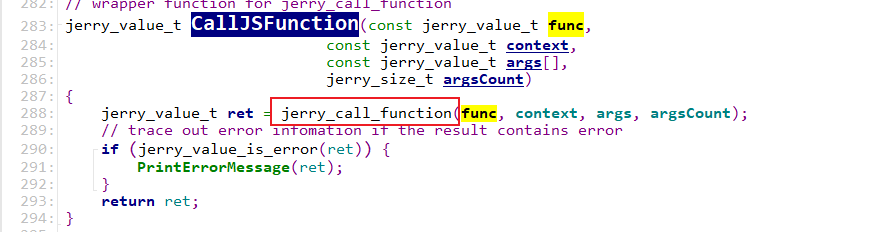

–> CallJSFunction
我们看到，最终是执行了Jerry的API jerry_call_function()来实现回调到JS中的。

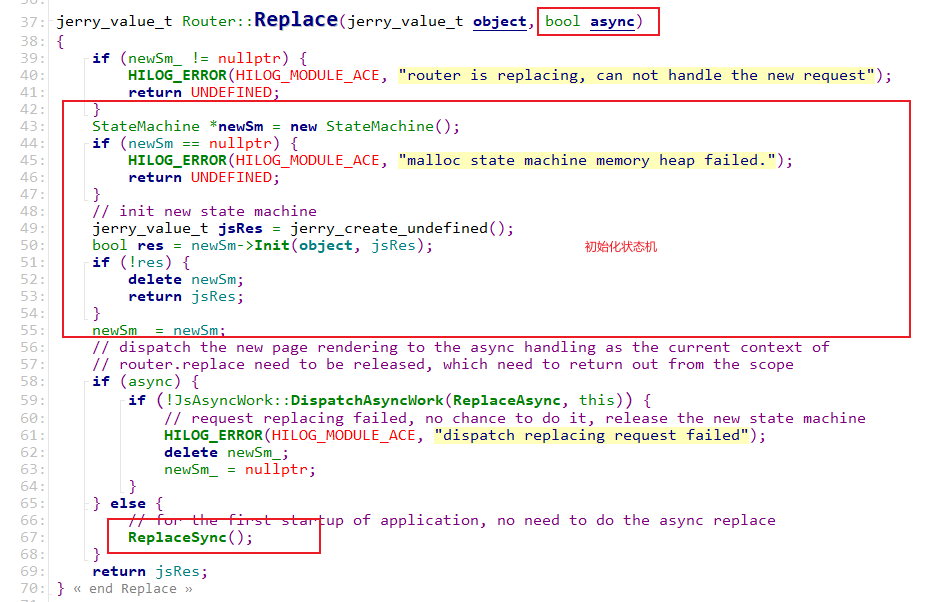

我们再回到JSAbilityImpl::DeliverCreate()函数中，调用了Router::Replace()函数：

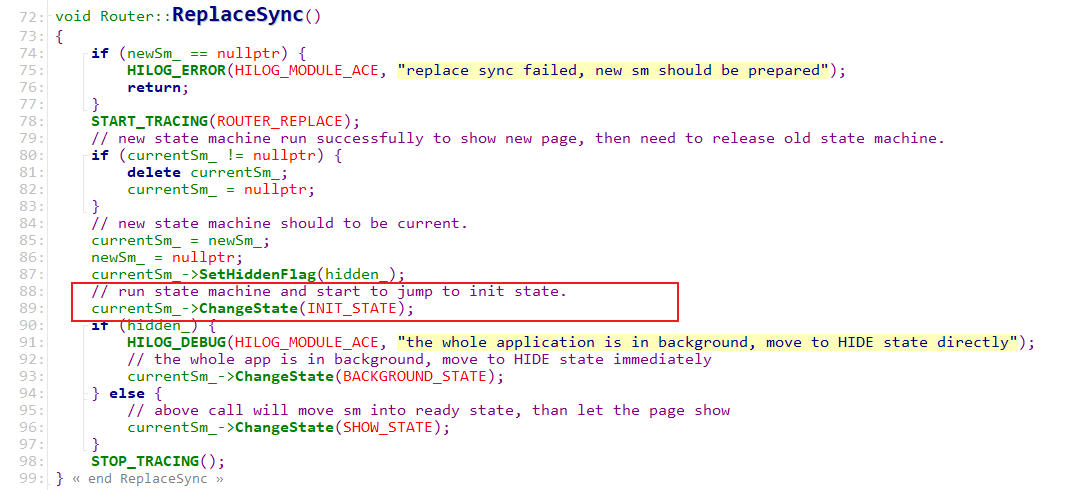

Replace前半部分是初始化状态机，这个状态机是JS页面中的Ability的状态机，这里不多说了，有兴趣同学自己看下。后面是调用了ReplaceSync()函数，原因是参数async是false。 –> Router::ReplaceSync()

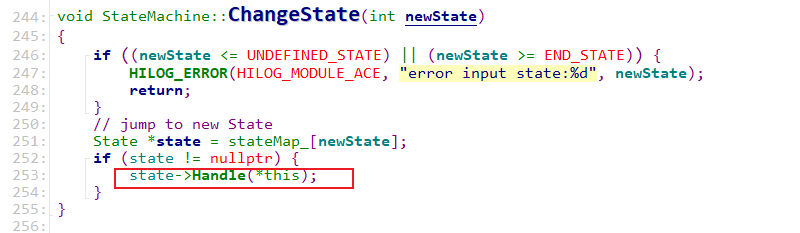

在ReplaceSync()函数中，将状态先设置到INIT_STATE：

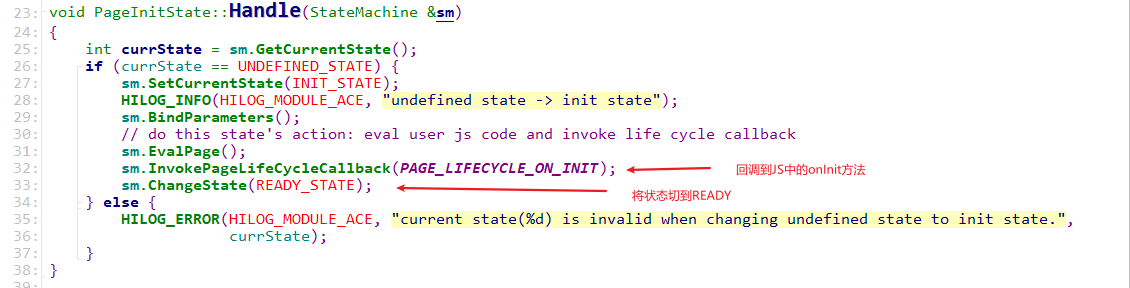

因为参数newState是INIT_STATE，最终会走到PageInitState::Handle()函数：
上面代码中先回调到了JS中的onInit方法，然后再把状态切到READY：

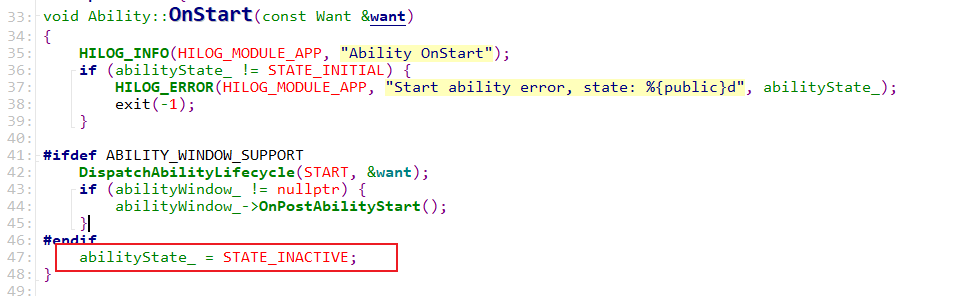

在AceAbility::OnStart()的最后，调用了基类的Ability::OnStart()函数，设置了Ability当前的状态为STATE_INACTIVE：
这样ability的状态从STATE_INITIAL切到了STATE_INACTIVE。

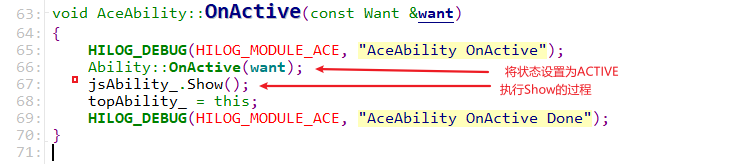

最后我们来看看AbilityThread::HandleLifecycleTransaction()函数中执行AceAbility::OnActive()的过程：

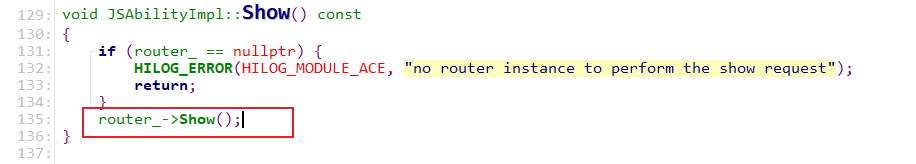

调用基类的方法Ability::OnActive()就是设置状态为STATE_ACTIVE。我们来看看JSAbilityImpl::Show()：
–>Router::Show()

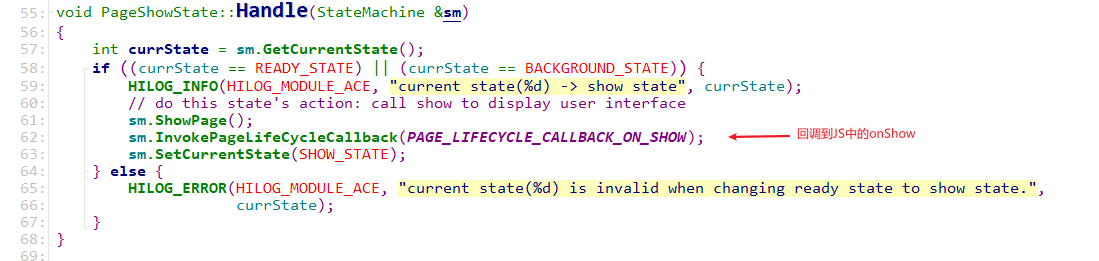

ChangeState最终走到PageShowState::Handle()函数：
至此，Ability的状态从STATE_INITIAL --> STATE_INACTIVE --> STATE_ACTIVE。 JS 页面的Ability状态从UNDEFINED_STATE --> INIT_STATE --> READY_STATE --> BACKGROUND_STATE --> SHOW_STATE。 ③AbilityThread::PerformTransactAbilityState()步骤三：通知AMS状态切换完成

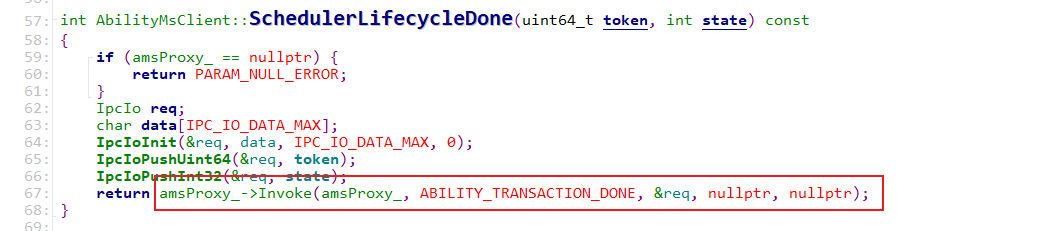

–> AbilityMsClient::SchedulerLifecycleDone()
在AbilityMsClient::SchedulerLifecycleDone()函数中，调用IClientProxy::Invoke()通过IPC机制发消息给AMS服务，消息为ABILITY_TRANSACTION_DONE，其中还有的state为STATE_ACTIVE。这个消息将被AMS服务中的AbilityMgrFeature::Invoke()函数所处理。下一节会分析这个处理过程。

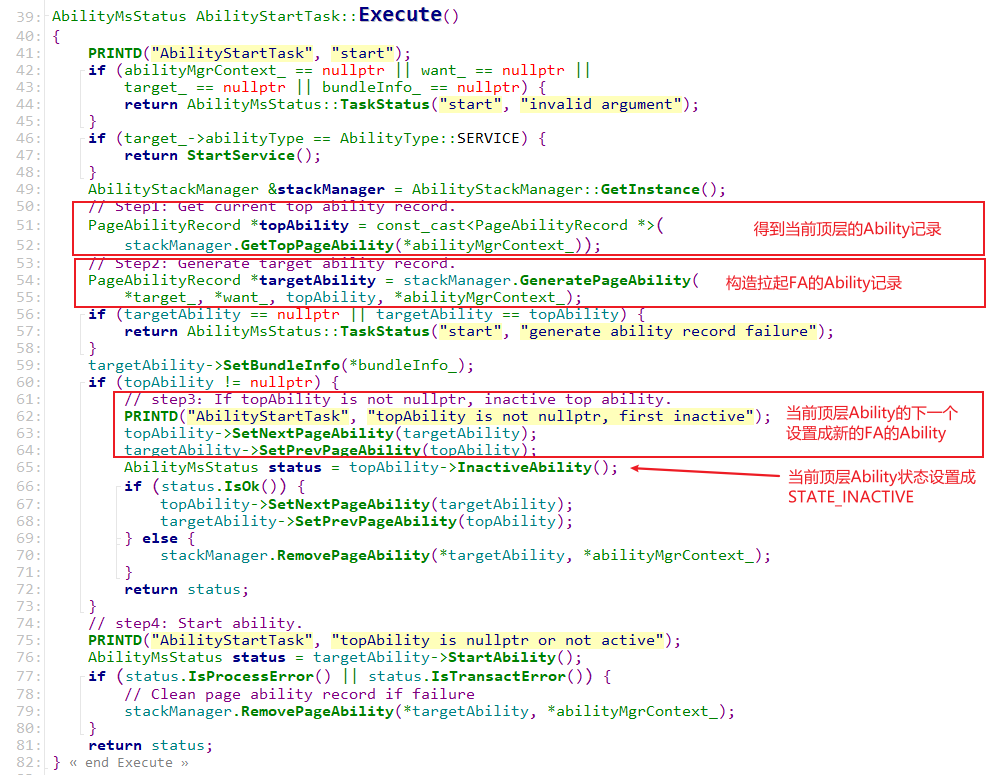

3.2 原先在顶层的FA状态的切换 前面一节说明了FA被拉起过程中，这个被拉起FA的状态的变化以及JS中的回调函数何时被执行的。那么在这个FA拉起前，原先在顶层的那个FA的状态怎么变化的呢？ 3.2.1 从STATE_ACTIVE 到 STATE_INACTIVE 在拉起FA过程的时序图中，AMS通过发起一个AbilityStartTask任务来启动AbilityMain进程。我们看下这个任务的函数：
上面的代码中的注释很详细，在拉起新的FA前，先查找当前的顶层Ability，然后将它的状态设置成STATE_INACTIVE，这个过程与上面介绍的类似，这里不再详细跟踪代码解释。

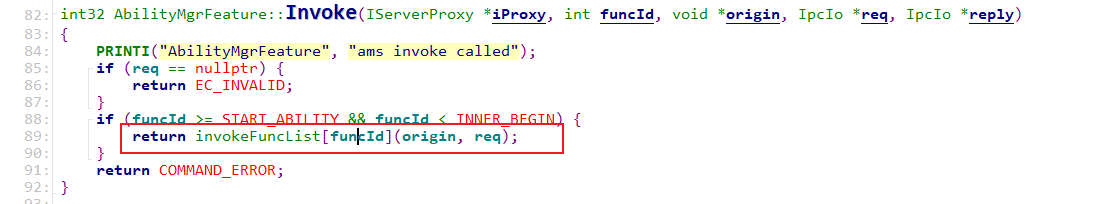

3.2.2 从 STATE_INACTIVE 到 STATE_BACKGROUND 在3.1节的最后，当FA的状态已经切到STATE_ACTIVE后，AbilityMain会向AMS服务发送ABILITY_TRANSACTION_DONE消息并携带STATE_ACTIVE。这个消息被AbilityMgrFeature::Invoke()所处理，我们跟踪下代码：

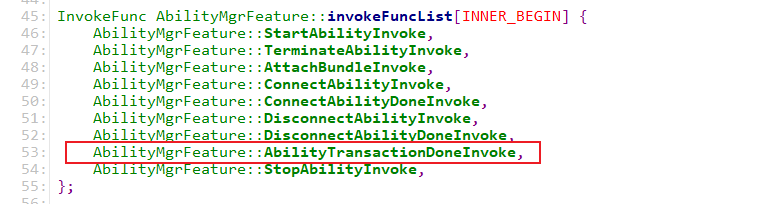

这里的invokeFuncList如下：
根据消息ABILITY_TRANSACTION_DONE，会调用AbilityMgrFeature::AbilityTransactionDoneInvoke()：
上述函数发送AMS_TRANSACTION_DONE消息，被AbilityMgrHandler::ServiceMsgProcess()函数处理：

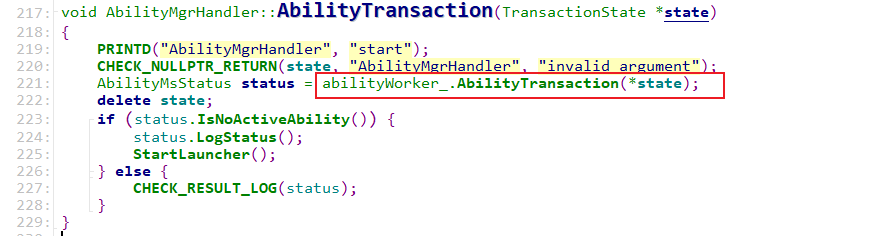

–> AbilityMgrHandler::AbilityTransaction()

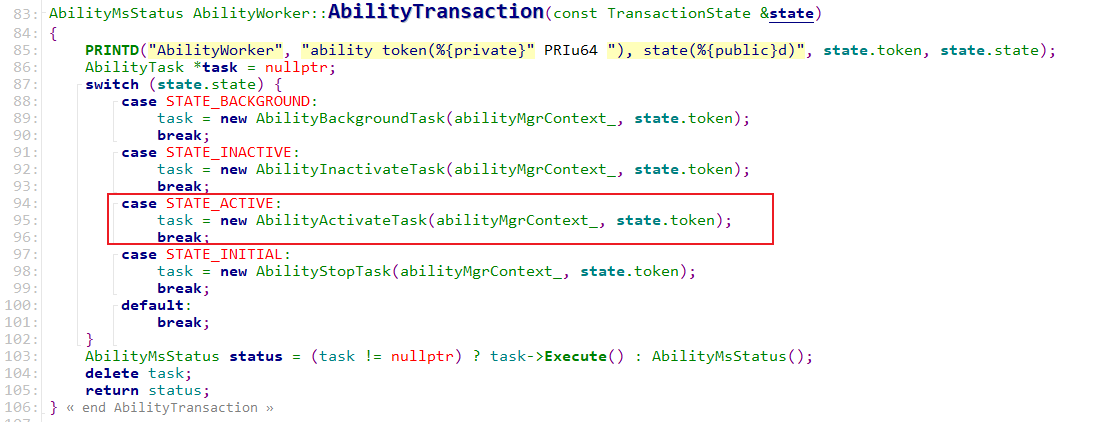

–> AbilityWorker::AbilityTransaction()，这里我们的状态是STATE_ACTIVE：

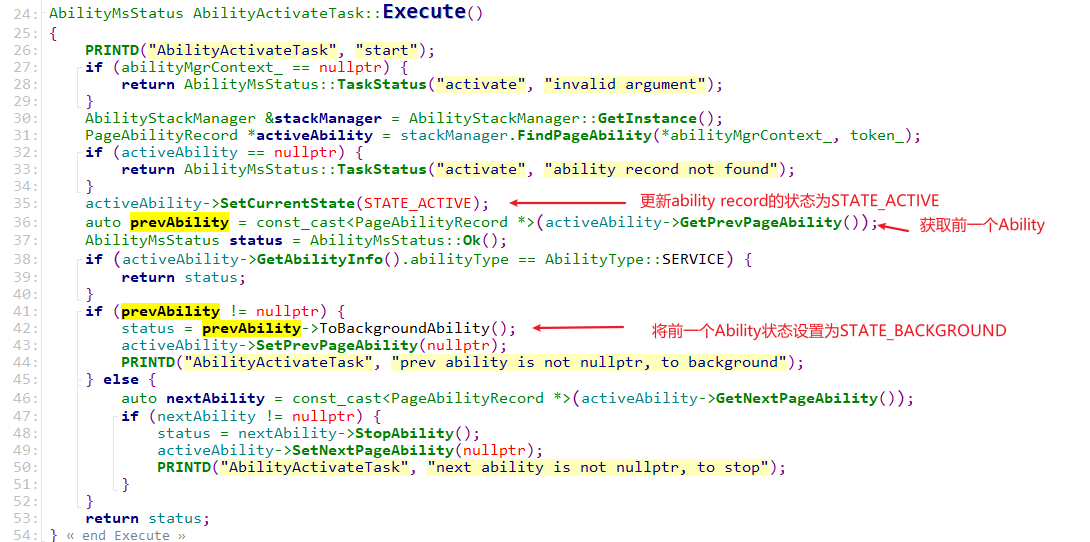

–> AbilityActivateTask::Execute()
在这个函数中，先更新当前的active ability的状态，然后找到Previous的Ability，也就是前一个顶层的FA ability，然后将前 Top Ability的状态设置到STATE_BACKGROUND，这个过程中会调用到JS的回调函数onHide。这里不详细跟踪了。

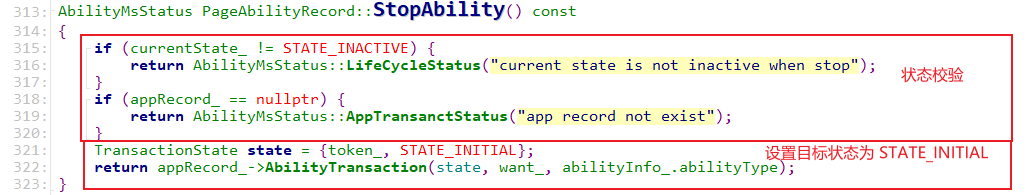

3.3 Ability停止时的生命周期和JS中的回调函数 Ability的停止比较特殊，它不是由AMS主动触发的流程，而是在其他状态切换中触发的。我们先来看看AMS中执行Stop流程的起点PageAbilityRecord::StopAbility()：
函数中设置目标的状态为STATE_INITIAL，然后调用AppRecord::AbilityTransaction()函数发送消息到AbilityMain进程（这与上面介绍的ActiveAbility流程一样），我们简单跟踪一下： –> AppRecord::AbilityTransaction()
–> AbilityThreadClient::AbilityTransaction()
通过IPC调用Transact()发送 SCHEDULER_ABILITY_LIFECYCLE 到AbilityMain进程，由AbilityScheduler::AmsCallback()函数处理： –> AbilityScheduler::AmsCallback()
–> AbilityThread::PerformTransactAbilityState()
–> AbilityThread::HandleLifecycleTransaction()

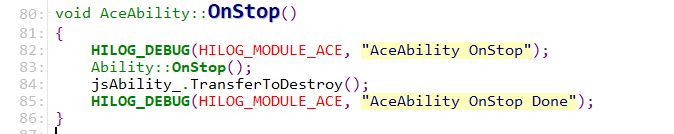

上面的代码简单分析下： 1、根据当前的状态，当前的状态应该可能是STATE_ACTIVE或者STATE_BACKGROUND，而STATE_INITIAL和STATE_INACTIVE状态都是中间状态不会长时间存在。所以如果当前状态是STATE_ACTIVE，那么先调用OnInactive()将状态切到STATE_INACTIVE。 2、目标状态是STATE_INITIAL。如果在第一步中状态被切到了STATE_INACTIVE，那么调用OnBackground()继续把状态切到STATE_BACKGROUND，最终在执行OnStop()前，当前状态只可能是STATE_BACKGROUND。 前面章节已经介绍过OnInactive()和OnBackground()调用，最终会调用JS的回调函数onHide()。这里不详细跟踪代码了。我们来看看AceAbility::OnStop()：

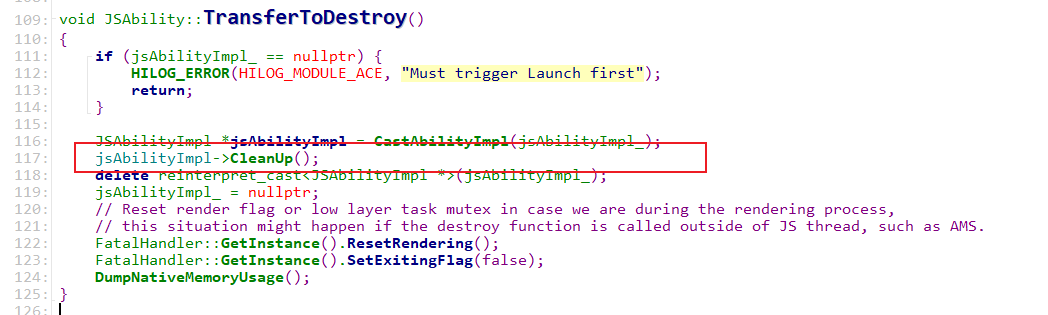

先调用基类的OnStop()函数，把状态切成STATE_INITIAL，然后调用JSAbility::TransferToDestroy()： –> JSAbility::TransferToDestroy()

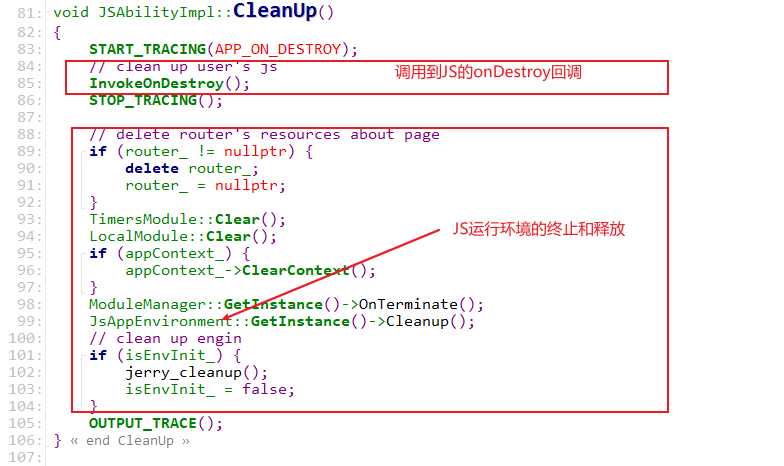

–> JSAbilityImpl::CleanUp()

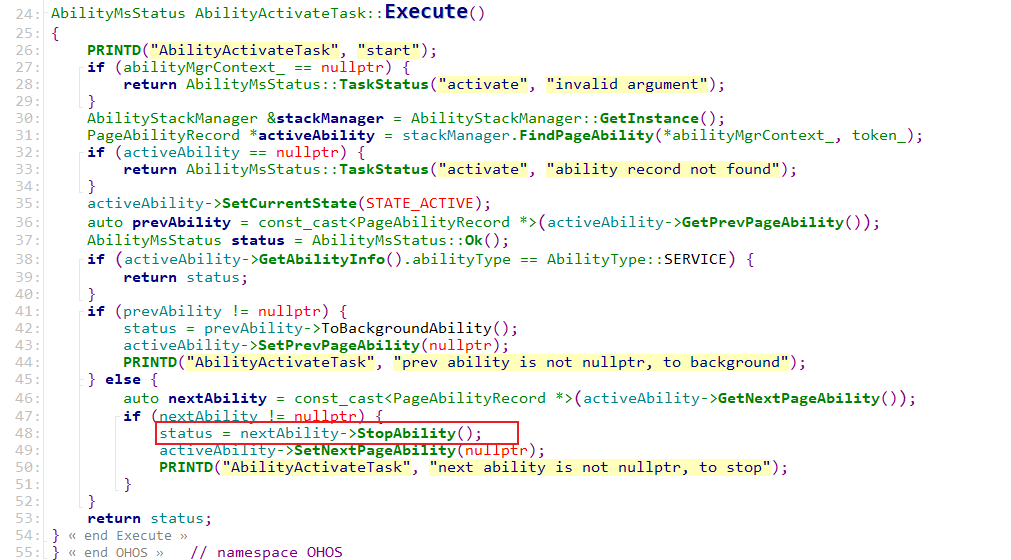

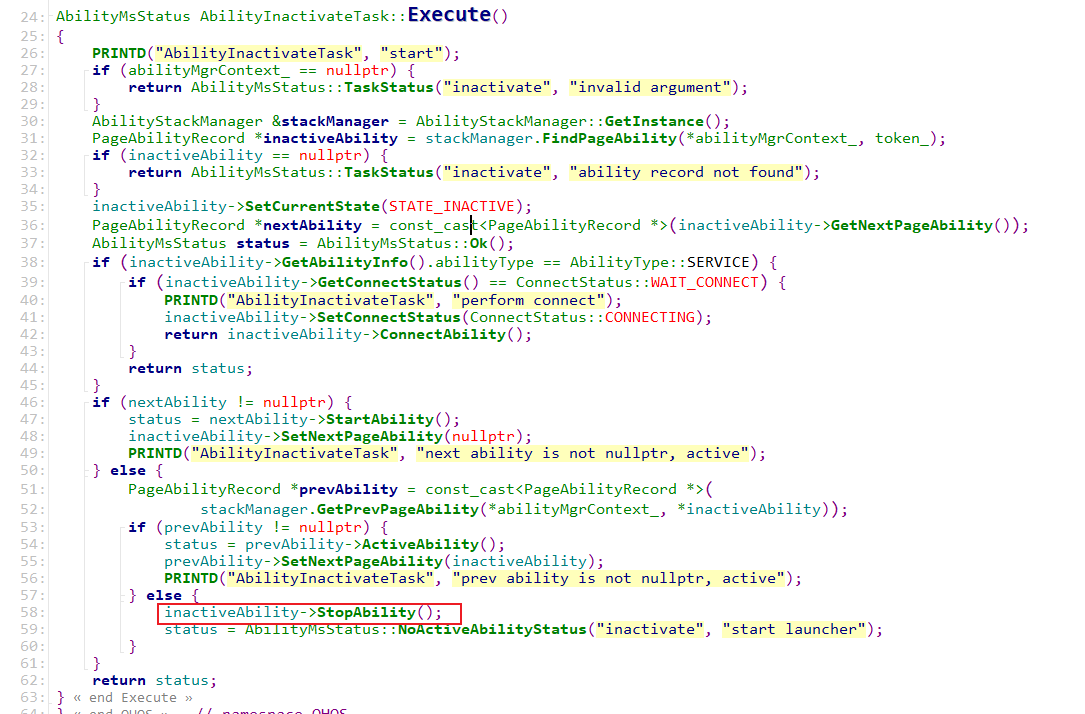

在这个函数中将调用 InvokeOnDestroy()最终会调用到JS中的onDestroy回调函数。然后释放JS运行环境，包括前期注册的一些JS全局对象类，JerryScript运行时库等，这里不详细介绍了。 回到这个小节的开始，PageAbilityRecord::StopAbility()这个调用什么情况下会被调用呢？ 通过搜索代码，找到两个地方： 1、AbilityActivateTask::Execute()中：
AbilityActivateTask是AMS发起激活一个Ability的任务，最终会发消息给AbilityMain，这个前面有介绍。那么什么时候会发起这个任务呢？我猜有两种情况： a、主动拉起一个新的FA，就像前面介绍的分布式调度拉起FA的过程，在AbilityMain进程拉起后，通过发送ATTCH_BUNDLE给AMS后，由AMS发起AbilityActivateTask任务。这个过程我们在上面已经详细介绍过了。 b、有两个FA，一个在BACKGROUND，一个在TOP。此时需要将BACKGROUND的FA重新激活，AMS会主动发起AbilityActivateTask。在这种情况下，我们看上面的代码逻辑，activeAbility就是原来处于BACKGROUND状态，需要激活的FA，prevAbility为空，nextAbility就是本来在TOP的FA，现在需要执行Stop操作了。也就是当激活前一个FA的时候，当前的FA需要被Stop掉。 2、AbilityInactivateTask::Execute()中：
AbilityInactivateTask是AMS发起的Inactive某一个FA的任务。这里inactiveAbility是需要INACTIVE的FA，nextAbility是以inactiveAbility为起点的下一个FA（在Ability栈中高于当前的，也就是比当前的FA时间上后拉起的），prevAbility是以inactiveAbility为起点的前一个FA（在Ability栈中低于当前的，也就是比当前的FA时间上先拉起的）。 上面代码逻辑： 1、假如nextAbility存在，说明nextAbility是在当前需要INACTIVE的ability之后拉起的，然后因为重新激活了当前Ability而被Stop掉的Ability（AbilityActivateTask中有描述），现在把当前Ability INACTIVE后，需要重新Start起来，所以执行nextAbility->StartAbility()操作。 2、如果nextAbility不存在，PrevAbility存在，说明当前Ability就是Top的，现在需要INACTIVE，需要把前面的PrevAbility重新激活（ActiveAbility）。 3、如果nextAbility和PrevAbility都不存在，那么就把当前Ability Stop掉。按照代码里面的描述，当所有的Ability都不存在时，把launcher启动起来。
总结： 1、AMS在拉起FA的过程中，会先把前一个的Top Ability的状态设置成STATE_INACTIVE。然后会拉起AbilityMain进程。 2、新拉起来的Ability会向AMS发送ATTCH_BUNDLE消息。 3、AMS在ATTCH_BUNDLE消息处理中向AbilityMain 首次发送消息SCHEDULER_ABILITY_LIFECYCLE，参数为STATE_ACTIVE。 4、AbilityMain在首次的SCHEDULER_ABILITY_LIFECYCLE消息处理中，分别调用了AceAbility::OnStart()和AceAbility::OnActive()。 a)在AceAbility::OnStart()的过程中，状态从STATE_INITIAL 切换到 STATE_INACTIVE，JS中的回调函数依次被调用 onCreate, onInit , onReady。 b)在AceAbility::OnActive()的过程中，状态从STATE_INACTIVE 切换到 STATE_ACTIVE ，JS中的回调函数onShow被调用。 5、拉起的FA状态切到STATE_ACTIVE后，发送ABILITY_TRANSACTION_DONE消息通知AMS状态切换完成，AMS将把前一个Top Ability的状态切到STATE_BACKGROUND，同时会回调到JS的函数onHide。 6、当前Top Ability有一个PrevAbility，需要激活PrevAbility的情况下，会把当前TopAbility Stop掉。 7、当前激活的Ability存在nextAbility的情况下，需要INACTIVE当前激活Ability时，会把nextAbility重新Start起来。 8、当前Top Ability有一个PrevAbility，需要INACTIVE当前TopAbility，那么会把PrevAbility重新激活（ACTIVE） 9、当前Ability如果不存在PrevAbility和nextAbility，需要INACTIVE当前Ability的情况下，会把当前Ability Stop掉。 10、Ability的Stop过程，会回调到JS中的onDestory回调函数。 11、有两个状态机： a)一个是Ability：状态有STATE_INITIAL，STATE_INACTIVE，STATE_ACTIVE，STATE_BACKGROUND。 b)一个是JS Page State：UNDEFINED_STATE，INIT_STATE, READY_STATE, SHOW_STATE, BACKGROUND_STATE, DESTROY_STATE。这个状态机是JS页面的状态机。

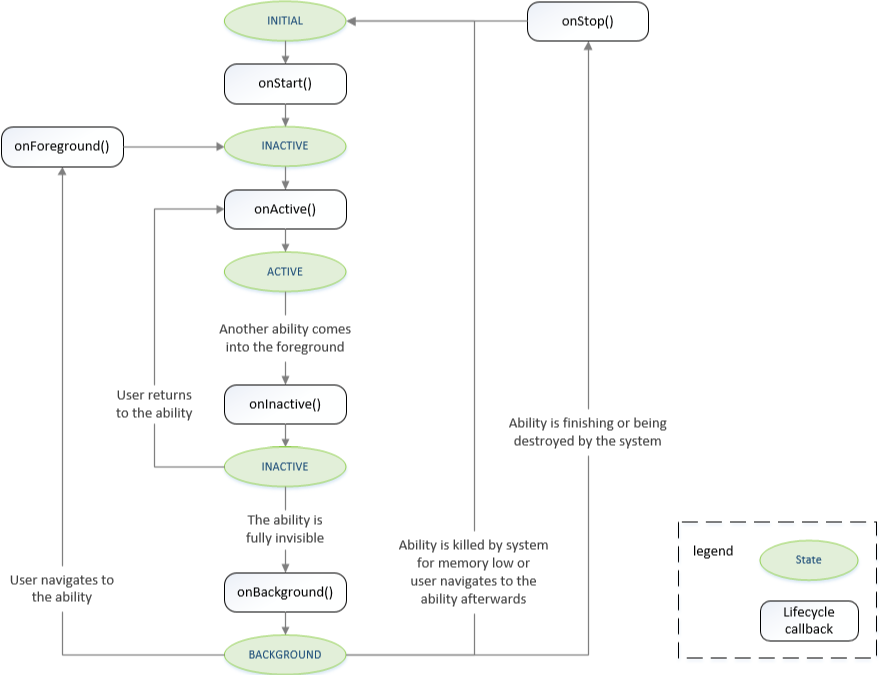

下图是Ability生命周期状态图：
