前面的小节中，我们讲解了Vsync机制机制的框架，无论SurfaceFlinger还是APP应用程序，对Vsync的使用，都是按需进行的：
比如应用程序把新界面发送给SurfaceFlinger之后，SurfaceFlinger就需要得到一个Vsync信号，他就会把这个需求发送给EventThread，EventThread再转发给DispSyncThread，DispSyncThread收到硬件Vsync信号，或者软件Vsync信号之后，发会休眠一段时间，把信号虚拟化成Vsync-APP与Vsync-SF，然后发送给对应的EventThread，EventThread在发送给SurfaceFlinger，然后SurfaceFlinge在进行图片合成。 该小节我们对surface使用vsync的过程进行分析。
surface使用vsync可以分为以下几个步骤：
1.APP发送数据给SurfaceFlinger。 2.SurfaceFlinger发送请求给EventThread（sf）。 3.EventThread在发送请求给DispSyncThread 4.软件或者硬件的Vsync会唤醒DispSyncThread。 5.DispSyncThread发送信号给EventThread，EventThread发送信号给SurfaceFlinger，然后SurfaceFlinger在对图片进行处理（如：合成等等）

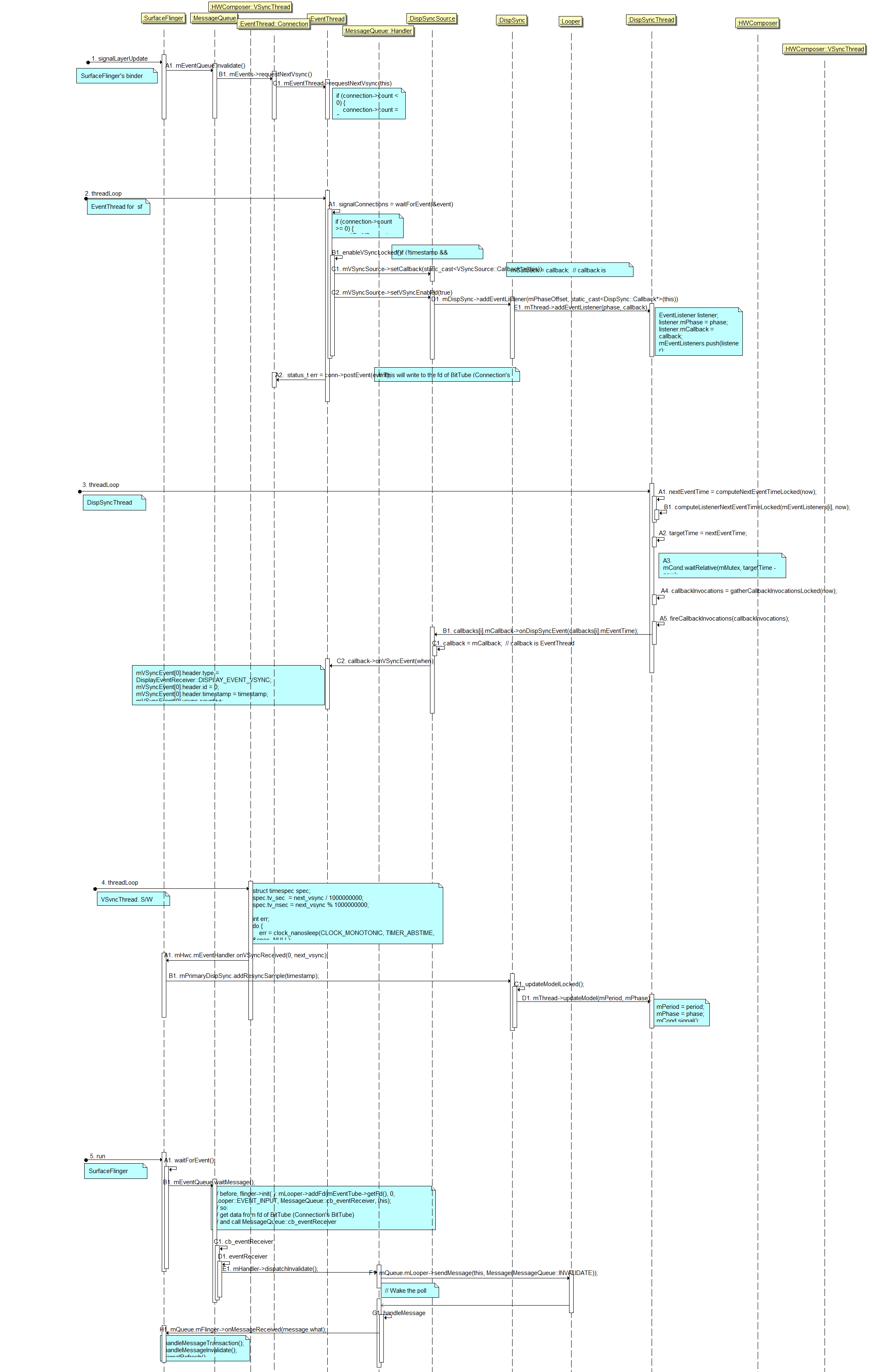

下面是是一个详细的代码调用过程：
在左上角标号1的处开始阅读

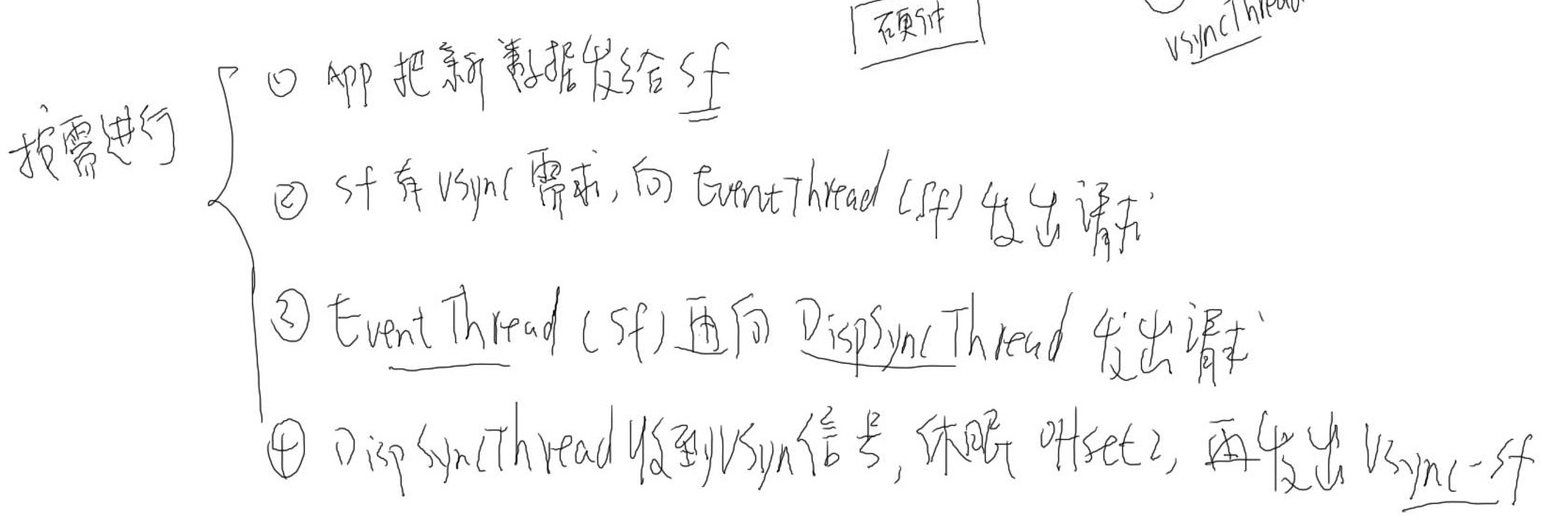

为了大家快速的了解，下面是一个草图。我们将围绕这这个草图进行讲解。
首先是应用程序APP发送数据给SurfaceFlinger，SurfaceFlinger跟EventThread存在一个connection的连接，SurfaceFlinger会向EventThread提出请求，这个请求会转发给DispSyncThread，DispSyncThread会被软件（一个线程VsyncThread）或者硬件产生的Vsync信号唤醒，
1.APP发送数据给SurfaceFlinger与SurfaceFlinger发送请求给EventThread（sf）我们首先来看看APP发送数据给SurfaceFlinger的过程，其详细过程，我们在之前的章节中。已经进行了讲解，故此，这里只做简单的分析。
打开SurfaceFlinger.cpp文件，找到signalLayerUpdate函数：
/*当检测到有数据需要更新的时候，就会调用该函数*/
void SurfaceFlinger::signalLayerUpdate() {
mEventQueue.invalidate();
/*请求得到下一个vsync信号，其中mEvents为Connection*/
mEvents->requestNextVsync();
可以看到其上mEvents为Connection类型，requestNextVsync函数在EventThread.cpp中实现：
void EventThread::requestNextVsync(
/*如果countcount count = 0;
/*发送一个广播，其目的是为了唤醒某一个线程*/
mCondition.broadcast();
}
注意requestNextVsync是EventThread中的线程，但是在SurfaceFlinger进程中使用，也就是说，SurfaceFlinger利用EventThread中提供的函数唤醒EventThread线程。 下面我们开始讲解第三个步骤。
EventThread再发送请求给DispSyncThread之前我们提到，SurfaceFlinger把信号请求发送给EventThread，EventThread在把这个请求发送给DispSyncThread。
在EventThread.cpp中存在函数ThreadLoop：
bool EventThread::threadLoop() {
/*1.发出Vsync信号请求，然后等待Vsync信号，其内部会判断所有Connection的count
如果count大于0，这代表需要得到Vsync信号*/
signalConnections = waitForEvent(&event);
/*得到一个connection*/
sp connection(mDisplayEventConnections[i].promote());
/*如果connection->count >= 0，则代表需要下一个vsync信号*/
waitForVSync = true;
enableVSyncLocked();
/*给DispSyncThread设置回调函数Callback*/
mVSyncSource->setCallback(static_cast(this));
mVSyncSource->setVSyncEnabled(true);
/*等待vsync信号*/
mCondition.wait(mLock);
/*发送信号给SurfaceFlinger*/
status_t err = conn->postEvent(event);
从上面我们可以看到，当connection->count >= 0时，代表需要Vsync信号，其会为DispSyncThread线程设置一个回调函数Callback，当DispSyncThread接收到信号之后，就会调用该回调函数。
4.软件或者硬件的Vsync会唤醒DispSyncThread从上面我们知道EventThread发送给请求给DispSyncThread之后进入休眠状态，DispSyncThread一般也处于休眠状态，其会被一个Vsync信号唤醒，我们暂时不理会硬件的sync信号，我们来看看软件的sync信号如何产生。
打开frameworks\native\services\surfaceflinger\DisplayHardware目录下的SoftVsyncObserver.cpp文件：
bool SoftVsyncObserver::threadLoop()
spec.tv_sec = next_vsync / 1000000000;
spec.tv_nsec = next_vsync % 1000000000;
err = clock_nanosleep(CLOCK_MONOTONIC, TIMER_ABSTIME, &spec, NULL);
/*发出Vsync信号*/
mDisplayDevice.onVsync(next_vsync);
mHwc.vsync(DEVICE_VIRTUAL, timestamp);
软件产生的方式比较简单，就是循环延时发出信号，然后会唤醒DispSyncThread线程，DispSyncThread发送信号给EventThread，EventThread调用
void SurfaceFlinger::onVSyncReceived(int32_t type, nsecs_t timestamp) {
函数唤醒SurfaceFlinger线程。在DispSync.cpp中：
virtual bool threadLoop() {
/**计算最近的EventThread的时间Listeer*/
targetTime = computeNextEventTimeLocked(now);
nsecs_t t = computeListenerNextEventTimeLocked(mEventListeners[i],
/*现在的时间少于目标时间，则等待*/
if (now count >= 0时，向DispSyncThread注册Callback。Callback最终会导致EventThread中的onVSyncEvent被调用：
void EventThread::onVSyncEvent(nsecs_t timestamp) {
/*发出一个广播*/
mCondition.broadcast();
实际就是通过广播唤醒EventThread（ThreadLoop）线程。
SurfaceFlinger接收到Vsync信号之后会调用MessageQueue.cpp中：
int MessageQueue::cb_eventReceiver(int fd, int events, void* data) {
MessageQueue* queue = reinterpret_cast(data);
queue->eventReceiver(fd, events);
mHandler->dispatchInvalidate();
/*发送一个消息*/
mQueue.mLooper->sendMessage(this, Message(MessageQueue::INVALIDATE));
发送消息之后：
void MessageQueue::Handler::handleMessage(const Message& message) {
mQueue.mFlinger->onMessageReceived(message.what);
handleMessage会进行处理。其中onMessageReceived在SurfaceFlinger.cpp中实现：
void SurfaceFlinger::onMessageReceived(int32_t what) {
signalLayerUpdate();
refreshNeeded |= handleMessageInvalidate();
handleMessageRefresh();
