binder系统进程间的通信，其都是在驱动binder中实现的，也就是说，无论你的应用程序多么的复杂，最终还是通过ioctl这些标准的接口使用驱动程序，我们可以根据open，ioctl等等的调用过程分析C++程序的内部机制，和他的传输过程。
现在我们回顾一下应用程序是怎么和binder驱动打交道了，以test_server为例，他使用驱动程序的过程： 1.open：mmp 2.addservice：ioctl 3.while：read-data，parse-data，process data，reply：ioctl。

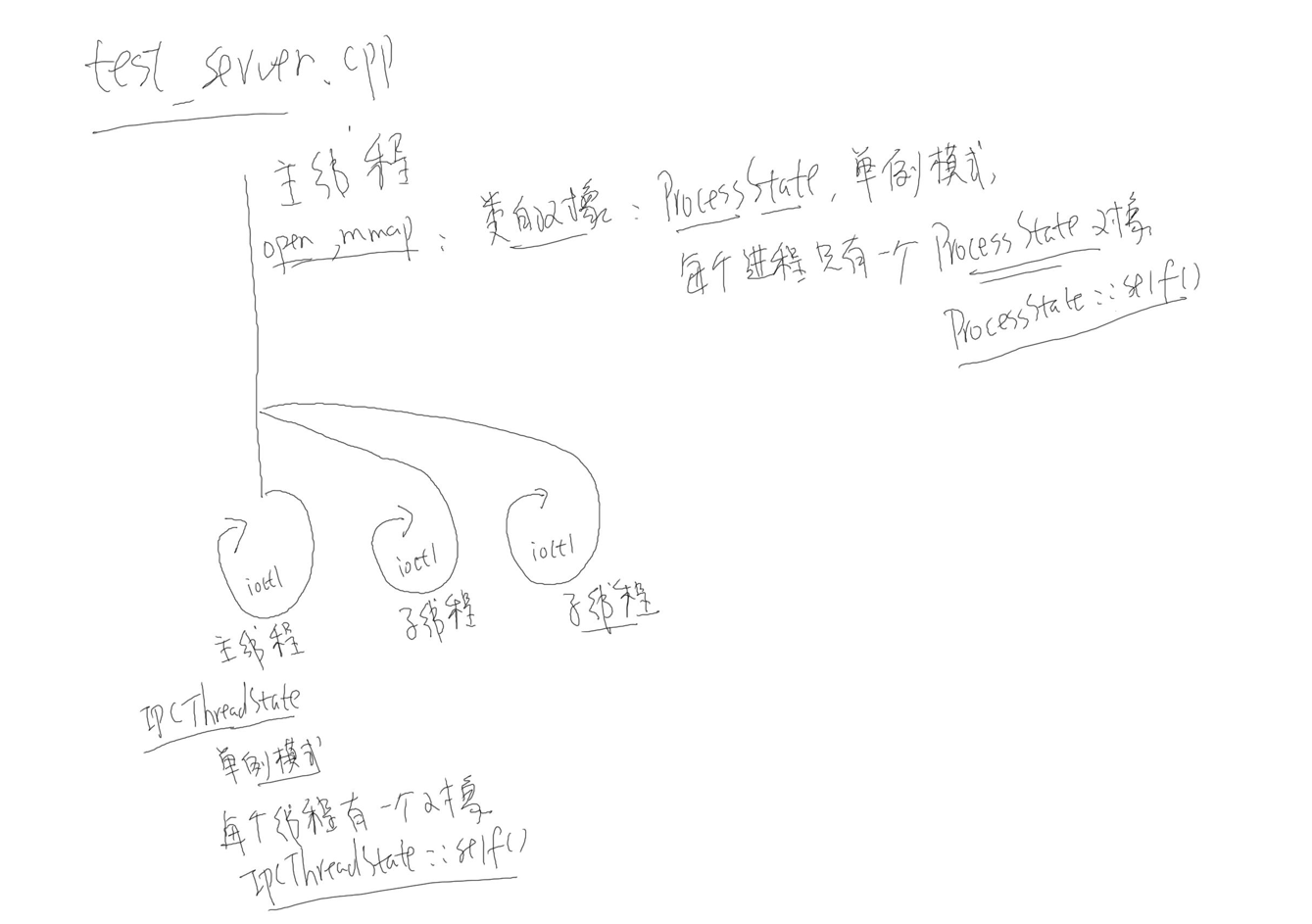

我们知道一个test_server进程可能是多线程的，如下图所示：
子线程是可以共享主线程的资源的，我们在主线程中使用open，然后代用mmap。基于c++面向对象的思想，即使调用mmap，其也是通过对象来完成的，打开源代码test_server.cpp，可以看到：
/* 打开驱动, mmap */
sp proc(ProcessState::self());
其通过ProcessState进行mmap，注意ProcessState为一个单列模式，每个进程只有一个ProcessState对象，这个对象怎么创建呢？后面可以知道，其是通过ProcessState::self创建唯一的对象。
上图中的圈都代表循环，主线程循环以及子线程循环都是通过ioctl读取或者发送数据，同理，基于面向对象的实现，其循环过程，也由一个对象进行处理IPCThreadState，其同样是单列模式，每一个线程对应唯一的一个IPCThreadState对象。在上图中存在3个线程，这共有3个IPCThreadState对象。其通过IPCThreadState::self得到对象。
到这里，我们发现了两个类，分别为ProcessState与IPCThreadState，只要我们对着两个类进行详细的分析，我们就能掌握C++在binder系统中的数据传递过程。首先我们来看看ProcessState。
ProcessState之前提到，open打开驱动的函数，是在ProcessState（ProcessState.cpp文件）执行的：
sp ProcessState::self()
gProcess = new ProcessState;
从上面我们可以知道，全局只有一个ProcessState对象。我们查看ProcessState的构造函数：
ProcessState::ProcessState()
: mDriverFD(open_driver())
, mVMStart(MAP_FAILED)
, mThreadCountLock(PTHREAD_MUTEX_INITIALIZER)
, mThreadCountDecrement(PTHREAD_COND_INITIALIZER)
, mExecutingThreadsCount(0)
......
// mmap the binder, providing a chunk of virtual address space to receive transactions.
mVMStart = mmap(0, BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE | MAP_NORESERVE, mDriverFD, 0);
在上面我们可以看到mDriverFD(open_driver())，其不用多想，open的操作肯定是在其内部了：
static int open_driver()
int fd = open("/dev/binder", O_RDWR | O_CLOEXEC);
return fd;
可以知道最终fd赋值给了mDriverFD。从其中还能找到mmap函数。之前我们提到， 每个线程都存在一个IPCThreadState对象，其在调用ioctl时需要fd，可以知道IPCThreadState中肯定存在一个成员，其指向ProcessState中的mDriverFD。
现在我们查看IPCThreadState
IPCThreadState打开test_server.cpp：
/* 循环体 */
ProcessState::self()->startThreadPool();//创建一个子线程
IPCThreadState::self()->joinThreadPool();//主线程
我们先来看看IPCThreadState，他是如何为每个线程只创建一个对象（IPCThreadState.cpp）：
IPCThreadState* IPCThreadState::self()
IPCThreadState* st = (IPCThreadState*)pthread_getspecific(k);
return new IPCThreadState;
int key_create_value = pthread_key_create(&gTLS, threadDestructor)
在这里插讲一个知识点，线程特有数据（Thread specific Data）。如下图，main函数执行：
然后创建了3个线程，对每个线程创建一个IPCThreadState对象，意思是说，每个对象的他们之间是不一样的。他们存在于线程的局部空间之中，那么我们怎么实现这一点呢？
在Linux之中，pthread_key_create()，其创建一个key，既然有key那么肯定存在val。那么每个线程的val都不相同，可以调用pthread_setspecific对这个key设置一个键值。后续可以通过pthread_getspecific获得键值。
现在回过头查看return new IPCThreadState，其构造函数如下：
IPCThreadState::IPCThreadState()
: mProcess(ProcessState::self()),
mMyThreadId(gettid()),
mStrictModePolicy(0),
mLastTransactionBinderFlags(0)
{
/*给每个线程设置一个唯一的键值，当后执行PCThreadState* st = (IPCThreadState*)pthread_getspecific(k);
其键值不为空，则st不为空，会直接返回，不在执行new IPCThreadState创建新对象，这样就能保证每个线程只有一个IPCThreadState对象*/
pthread_setspecific(gTLS, this);
clearCaller();
mIn.setDataCapacity(256);
mOut.setDataCapacity(256);
}
常上面我们可以看到，其初始化列表中存在mProcess(ProcessState::self())，等价于mProcess=ProcessState::self()。通过前面我们知道每个ProcessState存在mDriverFD。下面我们回到test_server.cpp：
IPCThreadState::self()->joinThreadPool();
其为一个循环，这个循环所做的事情我们已经非常熟悉了，无非就是通过ioctl读写数据，然后把处理结构返回给test_client应用程序：
void IPCThreadState::joinThreadPool(bool isMain)
do {
processPendingDerefs();
// now get the next command to be processed, waiting if necessary
result = getAndExecuteCommand();
if (result mDriverFD, result);
abort();
}
// Let this thread exit the thread pool if it is no longer
// needed and it is not the main process thread.
if(result == TIMED_OUT && !isMain) {
break;
}
} while (result != -ECONNREFUSED && result != -EBADF);
可以知道其中存在dowhile循环，首先分析其中的getAndExecuteCommand。
status_t IPCThreadState::getAndExecuteCommand()
/*接收数据*/
result = talkWithDriver();
ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr)
/*处理数据*/
result = executeCommand(cmd);
到这里IPCThreadState::self()->joinThreadPool();//主线程基本分析完成，下面我么来看看：
ProcessState::self()->startThreadPool();//创建一个子线程
进入startThreadPool函数：
void ProcessState::startThreadPool()
spawnPooledThread(true);
/*sp t = new PoolThread(isMain)派生于Thread，可以知道其为一个线程*/
sp t = new PoolThread(isMain);
/*其相当于执行PoolThread中的threadLoop函数*/
t->run(name.string());
上面提过t->run(name.string())相当于执行PoolThread中的threadLoop函数，那么我们看看threadLoop：
virtual bool threadLoop()
IPCThreadState::self()->joinThreadPool(mIsMain);
可以看到执行和主线程一样的代码，但是这句代码，是在子线程之中执行的，然后进入一个循环。即子线程之中，存在两个循环。
下面我们分析addService的过程，以及IPCThreadState::self()->joinThreadPool()接收到数据之后是如何处理的。
那么我们以下共3个问题需要解决 1.addService是如何添加服务的 2.server如何分辨client想使用那一个服务 3.怎么调用HelloService所提供的函数。
1.addService是如何添加服务的： 对于不同的服务，构造flat_binder_object结构体，里面的.binder/.cookie对应的服务不一样，其值也不一样。在IServiceManager.cpp文件中：
virtual status_t addService(const String16& name, const sp& service,bool allowIsolated)
/*service = sp& service*/
data.writeStrongBinder(service);
/*这里val = service = new BnhelloService*/
return flatten_binder(ProcessState::self(), val, this);
flat_binder_object obj;
/*local =this = new BnhelloService*/
IBinder *local = binder->localBinder();
obj.type = BINDER_TYPE_BINDER;
obj.binder = reinterpret_cast(local->getWeakRefs());
/*new BnhelloService*/
obj.cookie = reinterpret_cast(local);
status_t err = remote()->transact(ADD_SERVICE_TRANSACTION, data, &reply);
2.server如何分辨client想使用那一个服务 server收到数据里含有flat_binder_object结构体，他可以根据.binder/.cookie分辨client想使用哪一个服务。把.cookie转换为Bnxxx对象，然后调用他的函数，下面我们跟踪一下源码（在IPCThreadState循环中，接收到数据之后会执行）：
status_t IPCThreadState::getAndExecuteCommand()
result = executeCommand(cmd);
case BR_TRANSACTION:
/*根据cookie构造了一个BBinder对象指针，调用其中的transact函数*/
error = reinterpret_cast(tr.cookie)->transact(tr.code, buffer,&reply, tr.flags);
其上的transact实现如下（Binder.cpp）：
status_t BBinder::transact(
/*其会根据code值，调用不同的函数。*/
err = onTransact(code, data, reply, flags);
