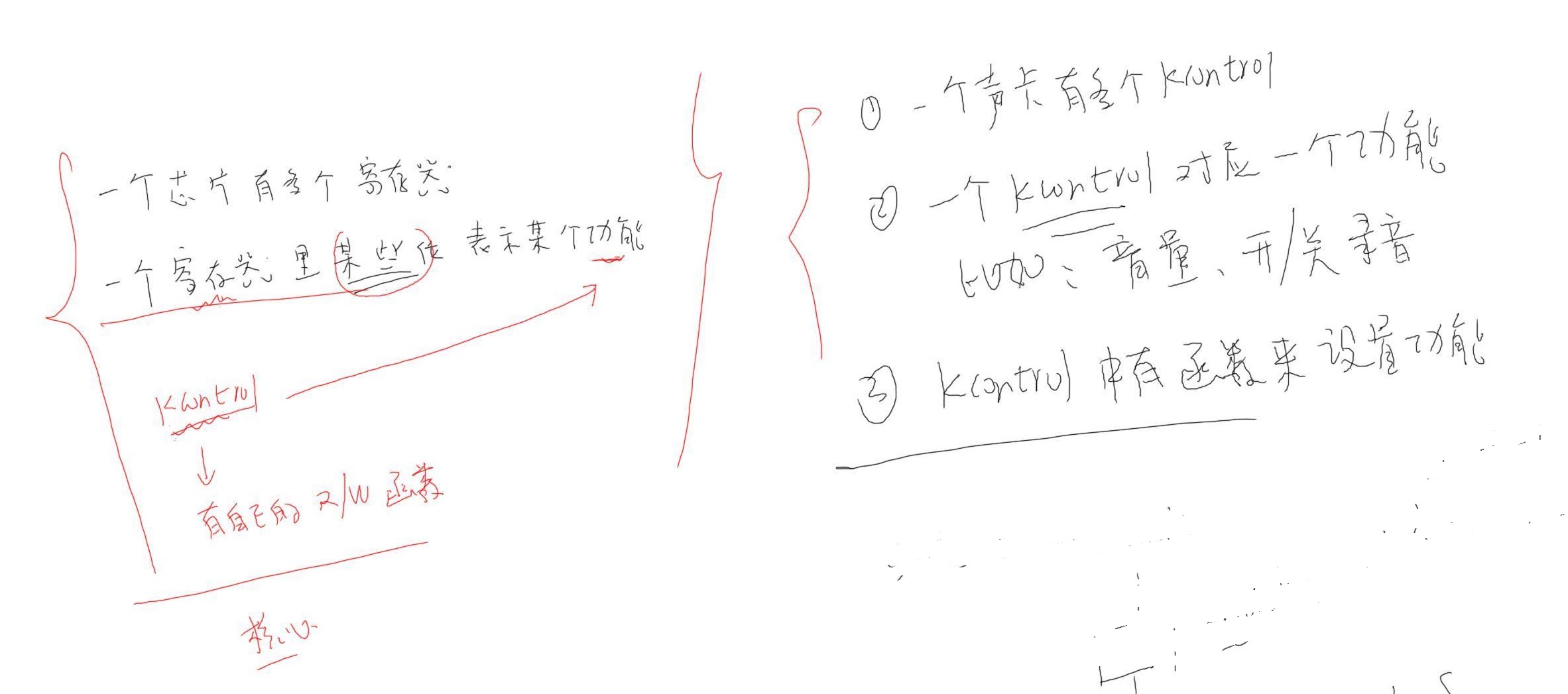

一个芯片之中有多个寄存器，一个寄存器里，某些位用来表示某个功能。如下，那我们要分析的kcontrol是表示一个功能，还是表示一个寄存器呢？当然使用kcontrol表示一个功能比较好，如下：
在打开某个功能的时候，我们去操作某个kcontrol就可以了。显然我们找到了kcontrol的核心，寄存器的某些位来表示一个功能，其可能是一个位，也可能是多个位，显然这些位的读写函数都是各不相同。kcontrol中有自己的读写函数。如上图我们做些简单的总接： 1.一个声卡有多个kcontrol 2.一个kcontrol对应一个功能，如：音量，开关，录音。 3.kcontrol中有函数设置功能 下面我们开始分析代码，打开rt5651.c文件，找到：
static const struct snd_kcontrol_new rt5651_snd_controls[] = {
//后续进行粘贴
......
......
};
可以发现该结构体rt5651_snd_controls，被snd_soc_codec_driver结构体的controls成员所指向：
static struct snd_soc_codec_driver soc_codec_dev_rt5651 = {
.controls = rt5651_snd_controls,
.num_controls = ARRAY_SIZE(rt5651_snd_controls),
}
snd_soc_register_codec(&i2c->dev, &soc_codec_dev_rt5651,rt5651_dai, ARRAY_SIZE(rt5651_dai));
/*通过machine最终导致snd_soc_register_card被调用*/
ret = snd_soc_register_card(card);
/*在该函数内，会做很多工作，如绑定dai等等*/
ret = snd_soc_instantiate_card(card);
snd_soc_add_card_controls(card, card->controls, card->num_controls);
snd_soc_add_controls(card, soc_card->dev, controls, num_controls,NULL, soc_card);
const struct snd_kcontrol_new *control = &controls[i];
snd_ctl_add(card, snd_soc_cnew(control, data,control->name, prefix));
list_add_tail(&kcontrol->list, &card->controls);
可以知道soc_codec_dev_rt5651会被snd_soc_register_codec函数注册。最终被添加到&kcontrol->list列表之中，这个列表挂载着一堆snd_kcontrol *kcontrol，如下：
我们看看snd_kcontrol 结构体存在什么东西：
struct snd_ctl_elem_id {
unsigned int numid; /* numeric identifier, zero = invalid */
snd_ctl_elem_iface_t iface; /* interface identifier */
unsigned int device; /* device/client number */
unsigned int subdevice; /* subdevice (substream) number */
unsigned char name[SNDRV_CTL_ELEM_ID_NAME_MAXLEN]; /* ASCII name of item */
unsigned int index; /* index of item */
};
struct snd_kcontrol {
struct snd_ctl_elem_id id;
unsigned int count; /* count of same elements：相同元素个数 */
snd_kcontrol_info_t *info;//获得kcontrol的信息
snd_kcontrol_get_t *get//获得kcontrol的值（寄存器的一些值）
snd_kcontrol_put_t *put;//设置kcontrol的值（寄存器的值）
unsigned long private_value;//该值为给上面3个函数使用
void *private_data;//该值为给上面3个函数使用（如指定寄存器的那些未等等）
}

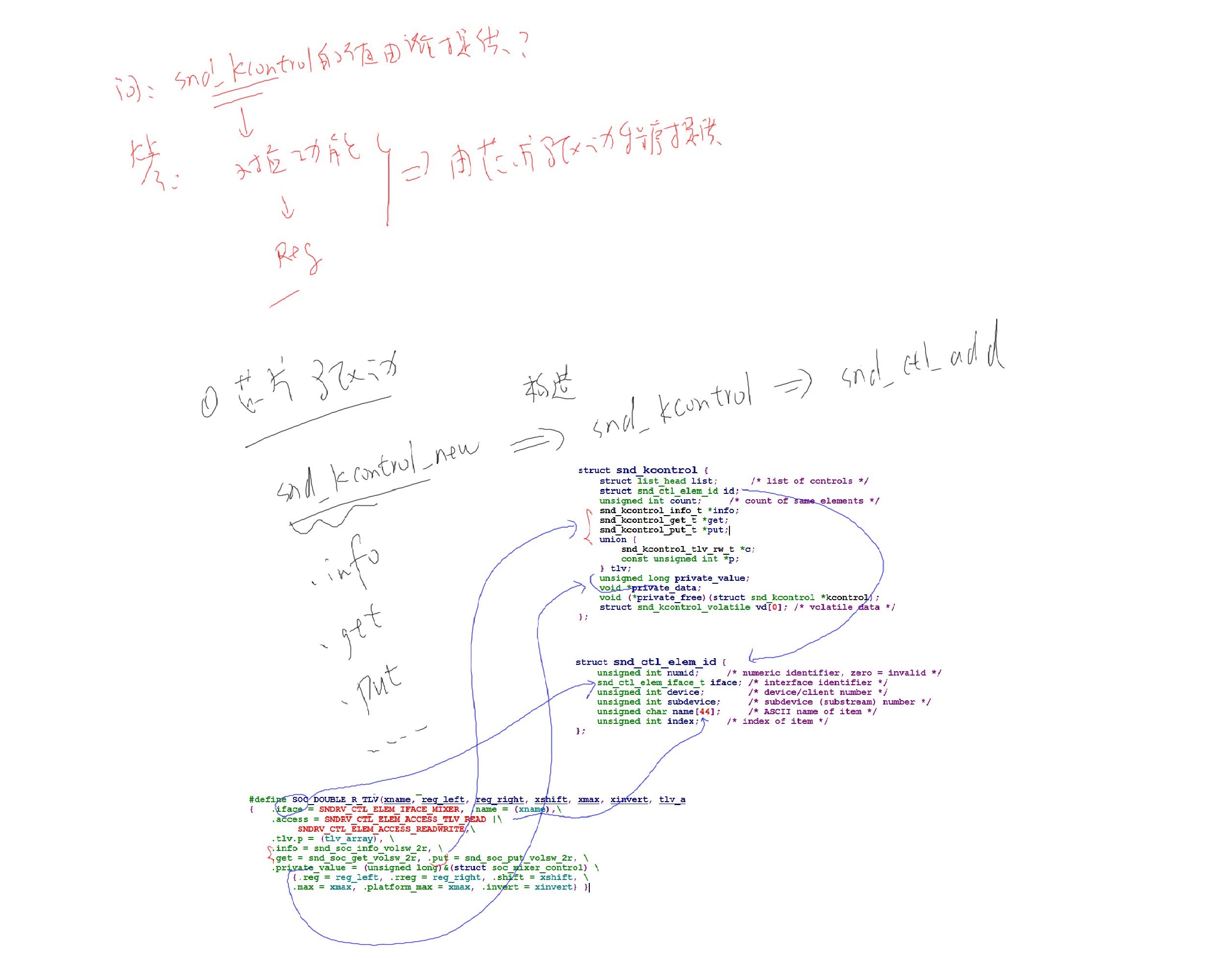

那么以上的值，如struct snd_ctl_elem_id id，寄存器等等都是由我们芯片的驱动程序提供：
芯片驱动中有一系列的snd_kcontrol_new，用他们构造snd_kcontrol，然后添加到声卡之中。每个snd_kcontrol_new都存在snd_kcontrol_info_t *info，snd_kcontrol_get_t *get，snd_kcontrol_put_t *put;等等。 我了我们编写的方便，其提供了多个类似于SOC_DOUBLE_TLV，SOC_DOUBLE，SOC_DOUBLE等宏。
static const struct snd_kcontrol_new rt5651_snd_controls[] = {
/* Headphone Output Volume */
SOC_DOUBLE_TLV("HP Playback Volume", RT5651_HP_VOL,
RT5651_L_VOL_SFT, RT5651_R_VOL_SFT, 39, 1, out_vol_tlv),
/* OUTPUT Control */
SOC_DOUBLE_TLV("OUT Playback Volume", RT5651_LOUT_CTRL1,
RT5651_L_VOL_SFT, RT5651_R_VOL_SFT, 39, 1, out_vol_tlv),
/* DAC Digital Volume */
SOC_DOUBLE("DAC2 Playback Switch", RT5651_DAC2_CTRL,
RT5651_M_DAC_L2_VOL_SFT, RT5651_M_DAC_R2_VOL_SFT, 1, 1),
SOC_DOUBLE_TLV("DAC1 Playback Volume", RT5651_DAC1_DIG_VOL,
RT5651_L_VOL_SFT, RT5651_R_VOL_SFT,
175, 0, dac_vol_tlv),
SOC_DOUBLE_TLV("Mono DAC Playback Volume", RT5651_DAC2_DIG_VOL,
RT5651_L_VOL_SFT, RT5651_R_VOL_SFT,
175, 0, dac_vol_tlv),
/* IN1/IN2 Control */
SOC_SINGLE_TLV("IN1 Boost", RT5651_IN1_IN2,
RT5651_BST_SFT1, 8, 0, bst_tlv),
SOC_SINGLE_TLV("IN2 Boost", RT5651_IN1_IN2,
RT5651_BST_SFT2, 8, 0, bst_tlv),
/* INL/INR Volume Control */
SOC_DOUBLE_TLV("IN Capture Volume", RT5651_INL1_INR1_VOL,
RT5651_INL_VOL_SFT, RT5651_INR_VOL_SFT,
31, 1, in_vol_tlv),
/* ADC Digital Volume Control */
SOC_DOUBLE("ADC Capture Switch", RT5651_ADC_DIG_VOL,
RT5651_L_MUTE_SFT, RT5651_R_MUTE_SFT, 1, 1),
SOC_DOUBLE_TLV("ADC Capture Volume", RT5651_ADC_DIG_VOL,
RT5651_L_VOL_SFT, RT5651_R_VOL_SFT,
127, 0, adc_vol_tlv),
SOC_DOUBLE_TLV("Mono ADC Capture Volume", RT5651_ADC_DATA,
RT5651_L_VOL_SFT, RT5651_R_VOL_SFT,
127, 0, adc_vol_tlv),
/* ADC Boost Volume Control */
SOC_DOUBLE_TLV("ADC Boost Gain", RT5651_ADC_BST_VOL,
RT5651_ADC_L_BST_SFT, RT5651_ADC_R_BST_SFT,
3, 0, adc_bst_tlv),
/* RT5651 ASRC Switch */
SOC_ENUM_EXT("RT5651 ASRC Switch", rt5651_asrc_enum,
rt5651_asrc_get, rt5651_asrc_put),
/* ASRC */
SOC_SINGLE("IF1 ASRC Switch", RT5651_PLL_MODE_1,
RT5651_STO1_T_SFT, 1, 0),
SOC_SINGLE("IF2 ASRC Switch", RT5651_PLL_MODE_1,
RT5651_STO2_T_SFT, 1, 0),
SOC_SINGLE("DMIC ASRC Switch", RT5651_PLL_MODE_1,
RT5651_DMIC_1_M_SFT, 1, 0),
SOC_ENUM("ADC IF2 Data Switch", rt5651_if2_adc_enum),
SOC_ENUM("DAC IF2 Data Switch", rt5651_if2_dac_enum),
};
我们进入SOC_DOUBLE_TLV宏：
#define SOC_DOUBLE_TLV(xname, reg, shift_left, shift_right, max, invert, tlv_array) \
{ .iface = SNDRV_CTL_ELEM_IFACE_MIXER, .name = (xname),\
.access = SNDRV_CTL_ELEM_ACCESS_TLV_READ |\
SNDRV_CTL_ELEM_ACCESS_READWRITE,\
.tlv.p = (tlv_array), \
.info = snd_soc_info_volsw, .get = snd_soc_get_volsw, \
.put = snd_soc_put_volsw, \
.private_value = SOC_DOUBLE_VALUE(reg, shift_left, shift_right, \
max, invert, 0) }
这个宏会帮我们实现info，put ，以及private_value函数，以及私有数据的构造，其私有数据存放的是SOC_DOUBLE_VALUE，其为一个结构体，如下：
#define SOC_DOUBLE_VALUE(xreg, shift_left, shift_right, xmax, xinvert, xautodisable) \
((unsigned long)&(struct soc_mixer_control) \
{.reg = xreg, .rreg = xreg, .shift = shift_left, \
.rshift = shift_right, .max = xmax, .platform_max = xmax, \
.invert = xinvert, .autodisable = xautodisable})

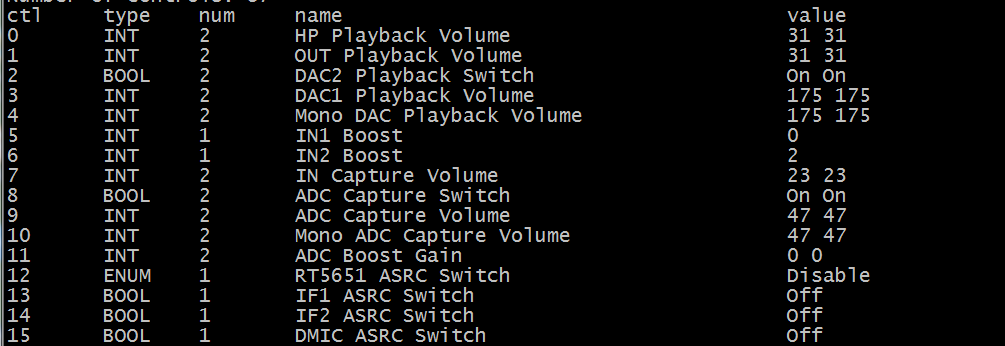

其指定了： reg ：寄存开始，，rreg :寄存器结束，，shift_left:从哪一位开始shift_right：从那一位结束，xmax：用几位来表示 等等信息，这是一个简单的例子。 在开发板上执行tinymix，其会列举出所有的：
可以看到第一个"HP Playback Volume"与驱动程序的
SOC_DOUBLE_TLV("HP Playback Volume", RT5651_HP_VOL,RT5651_L_VOL_SFT, RT5651_R_VOL_SFT, 39, 1, out_vol_tlv),
相对应，其他的也是一样，依次如此。我们可以用过其序列，也可以通过其名字，其做控制。如： tinymix “OUT Playback Volume” 得到： OUT Playback Volume: 31 31 (range 0->39) 执行： tinymix “OUT Playback Volume” 10 可以把其设置为10，然后再执行 tinymix “OUT Playback Volume” 可以把名字换成序列，即1,2,3,4,5等等。
前面提到snd_kcontrol 中存成员unsigned int count，代表有多少个元素，也就是说可以存在多个snd_ctl_elem_id，如果第一个snd_kcontrol 的snd_ctl_elem_id为1，count为3，name第二个snd_kcontrol 的snd_ctl_elem_id就要从3开始。
下面我们做一些总结：
