DAPM是Dynamic Audio PowerManagement的缩写，译过来就是动态音频电源管理的意思。DAPM是为了使基于linux的移动设备上的音频驱动子系统，在任何时候都工作在最小功耗状态下。 DAPM对用户空间的应用程序来说是透明的，所有与电源相关的开关都在ASoc Core中完成。用户空间的应用程序无需对代码做出修改，也无需重新编译。 如果没有改系统，我们驱动程序是非常复杂了：

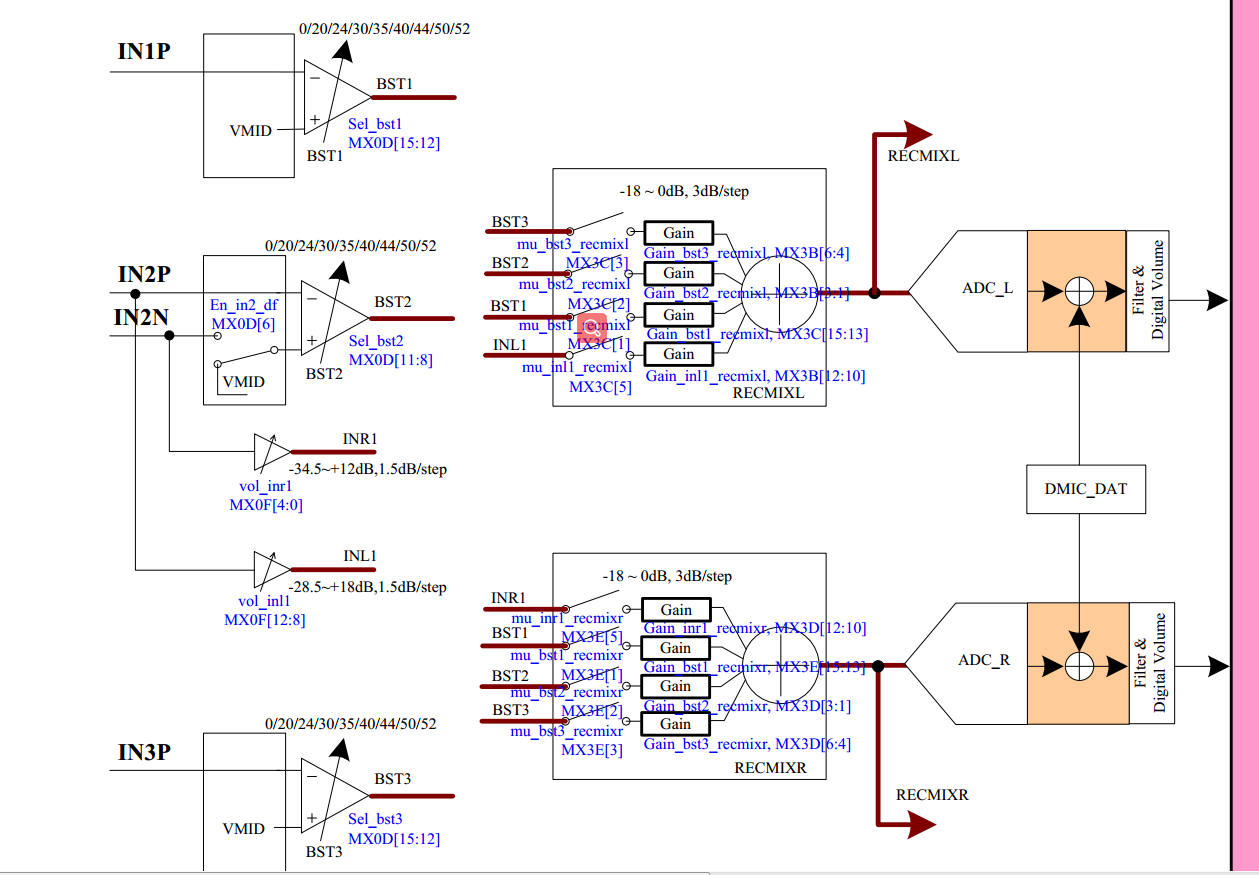

如上图，是一个编码器录音的流程，从LINPUT2进入，然后经过多个部件，才能进行录音，其中红色的圈为我们需要操作的寄存器，可以看到，多达4个之多。仅仅是为了录制声音，却如此复杂。但是如果当我们打开LINPUT2的时候，后面的开关，系统帮我们完成，这样我们不就比较方便了吗？以后得应用程序，只要设置三个输入通道任意一个，其就顺带的把接下来要设置（启动）的也完成，如下规则：

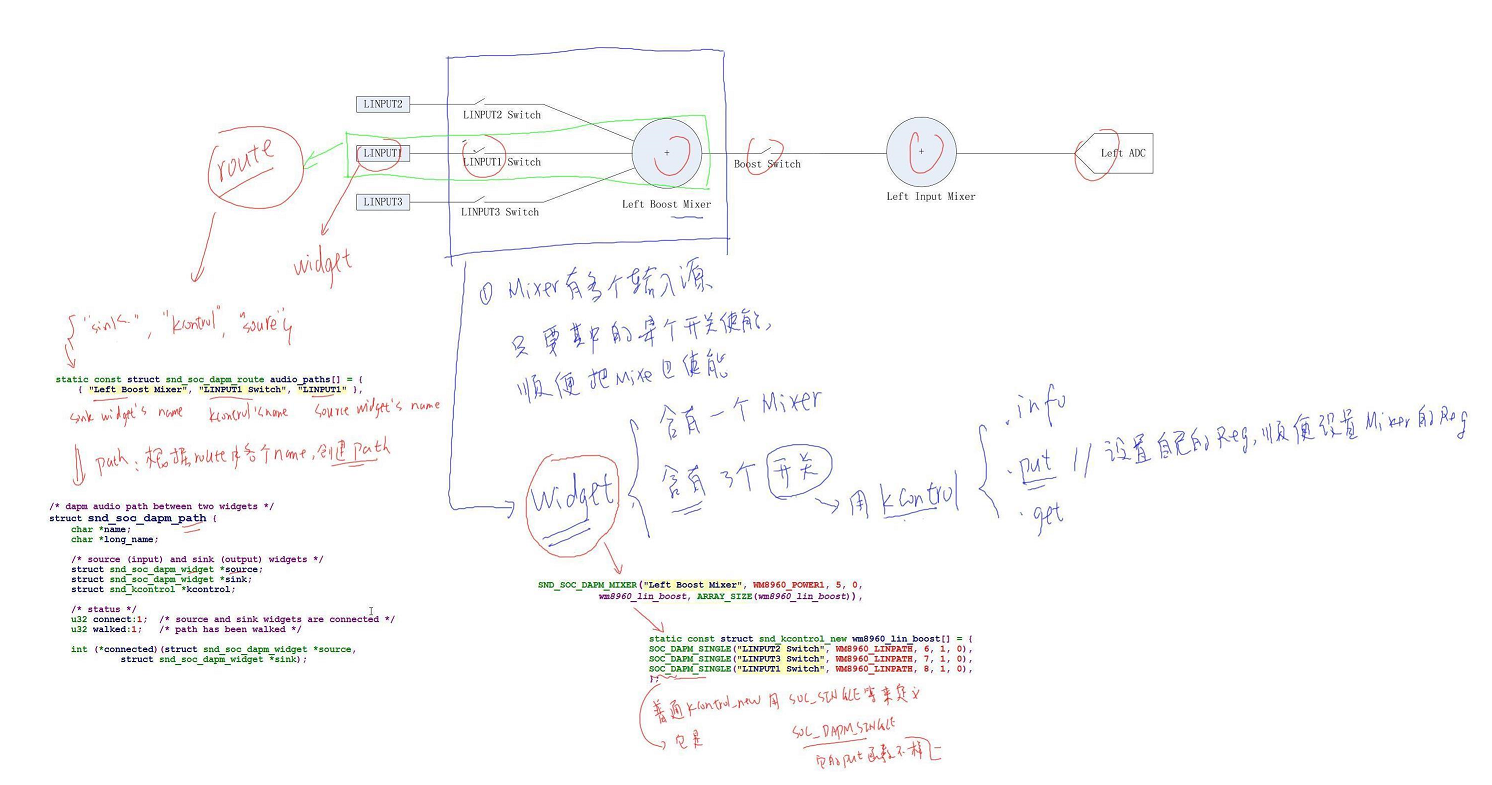

1.Miser有多个输入源，只要其中的某个开关使能，顺便其他的都打开了。 2.其上的3个开关我们与Mixer可以使用共同的一个结构体widget表示，则widget中含有3个开关，以及一个Mixer，每个开关使用kontrol来表示。当我们打开开关的时候，Mixer也会被设置。kontrol中有3个函数，info与get，put。之前讲解kontrol的只会设置自己的寄存器，现在除了设置自己的寄存器，还会去设置Mixer的寄存器。
在这里，我们引入了一个新的概念widget，在我们现在查看源代码之前，先看看我们的ALC5651音频编码器：

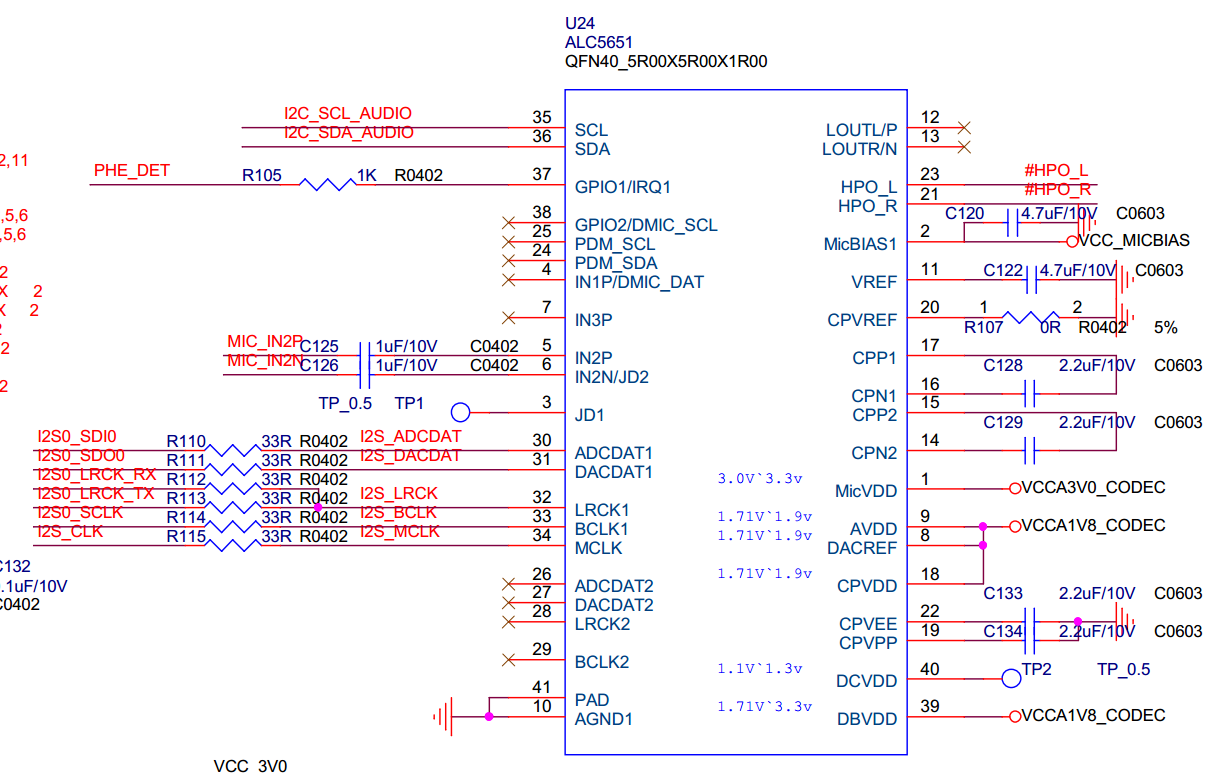

ALC5651硬件开发板原理图

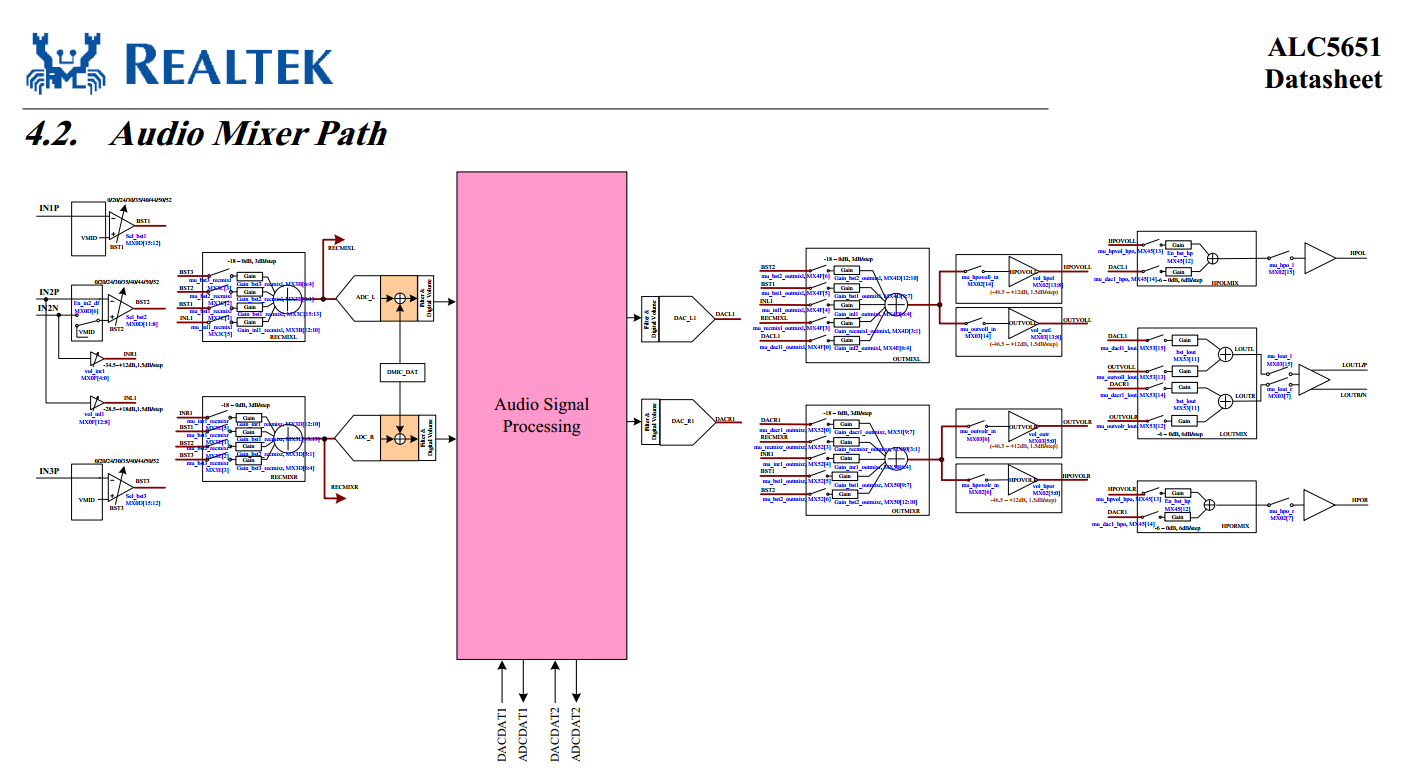

下面是ALC5651编码器的声音混合路径：
初步看起来复杂无比（后面我会把上图一一截图，把上图分成多个部分，方便大家观看，否则将不清晰，大家可以进行对比，然后知道为上图的那个部分），不过没关系，后续为大家慢慢讲解。
下面我们打开rt5651文件，我们可以找到如下数组（为了博客看起来不过于臃肿，只粘贴部分）：
static const struct snd_soc_dapm_widget rt5651_dapm_widgets[] = {
......
SND_SOC_DAPM_MIXER("Stereo2 ADC MIXL", SND_SOC_NOPM, 0, 0,rt5651_sto2_adc_l_mix,ARRAY_SIZE(rt5651_sto2_adc_l_mix)),
SND_SOC_DAPM_MIXER("Stereo2 ADC MIXR", SND_SOC_NOPM, 0, 0,rt5651_sto2_adc_r_mix,ARRAY_SIZE(rt5651_sto2_adc_r_mix)),
......
}
可以知道这是snd_soc_dapm_widget数组，其中使用各种宏，去定义各种widget。如我们的录音部分，根据原理图，可以知道其输入通道为IN2P,IN2N，分别为左右声道。其对应核心widgets为上面的粘贴部分。其中填写SND_SOC_NOPM则代表没有电源开关的寄存器，否则应该填写寄存器的地址。
可以看到他们分别包含了rt5651_sto2_adc_l_mix，rt5651_sto2_adc_r_mix，他们包含的snd_kcontrol_new如下：
static const struct snd_kcontrol_new rt5651_sto1_adc_l_mix[] = {
SOC_DAPM_SINGLE("ADC1 Switch", RT5651_STO1_ADC_MIXER,
RT5651_M_STO1_ADC_L1_SFT, 1, 1),
SOC_DAPM_SINGLE("ADC2 Switch", RT5651_STO1_ADC_MIXER,
RT5651_M_STO1_ADC_L2_SFT, 1, 1),
};
static const struct snd_kcontrol_new rt5651_sto1_adc_r_mix[] = {
SOC_DAPM_SINGLE("ADC1 Switch", RT5651_STO1_ADC_MIXER,
RT5651_M_STO1_ADC_R1_SFT, 1, 1),
SOC_DAPM_SINGLE("ADC2 Switch", RT5651_STO1_ADC_MIXER,
RT5651_M_STO1_ADC_R2_SFT, 1, 1),
};
每个snd_kcontrol_new都填写了自己的寄存器，以及相应的位。可以看到其使用的红也不一样了，前面都带有了SOC_DAPM。他们的不一样的，主要来自于put函数的不一样，除了设置自己的，还会去设置widgets（这里为混合器）的。

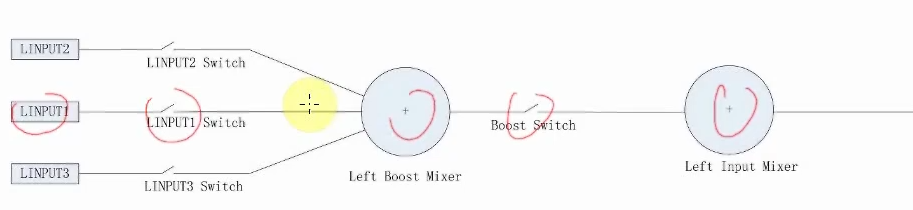

下面我们看看，还有哪些需要改进的地方：
如上图，如果每个蓝色的框都代表一个widgets，那么他怎么知道前后的widgets，或者左右的widgets是那一个呢？其中用红色长方形的框，框起来的，表示的就是一个route，这个就是接下来要讲解的。
从上面我们可以分析出，route包括3个部分：sink（获得数据）,kontrol（控制寄存器）,source（发出数据）。在文件中搜索route，在结合下图：
struct snd_soc_dapm_route {
const char *sink;
const char *control; //
const char *source;
/* Note: currently only supported for links where source is a supply */
int (*connected)(struct snd_soc_dapm_widget *source,
struct snd_soc_dapm_widget *sink);
};
static const struct snd_soc_dapm_route rt5651_dapm_routes[] = {
......
{"RECMIXL", "INL1 Switch", "INL1 VOL"},
{"RECMIXL", "BST3 Switch", "BST3"},
{"RECMIXL", "BST2 Switch", "BST2"},
{"RECMIXL", "BST1 Switch", "BST1"},
{"RECMIXR", "INR1 Switch", "INR1 VOL"},
{"RECMIXR", "BST3 Switch", "BST3"},
{"RECMIXR", "BST2 Switch", "BST2"},
{"RECMIXR", "BST1 Switch", "BST1"},
......
}

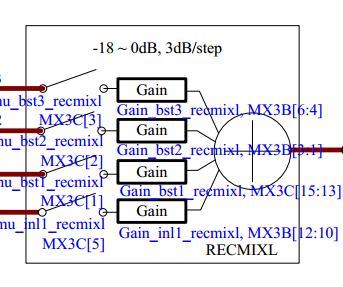

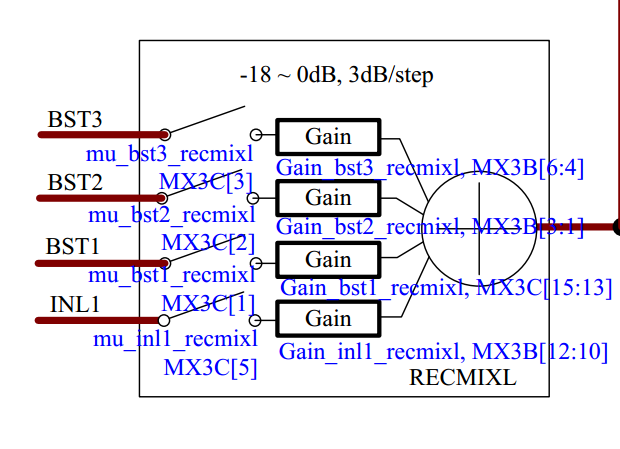

可以看到类似于{“RECMIXL”, “BST3 Switch”, “BST3”},表示的是一个路径，"RECMIXR"表示：
"BST3 Switch"表示他对应的kcontrol。那么他是怎么把一个route转化为一个path，一一去设置这些开关的呢？
static struct snd_soc_codec_driver soc_codec_dev_rt5651 = {
.dapm_routes = rt5651_dapm_routes,
}
snd_soc_register_codec(&i2c->dev, &soc_codec_dev_rt5651,rt5651_dai, ARRAY_SIZE(rt5651_dai));
/*machin之后最终导致该函数被调用*/
static int snd_soc_instantiate_card(struct snd_soc_card *card)
soc_probe_link_components(card, i, order);
soc_probe_component(card, component);
snd_soc_dapm_add_routes(dapm, component->dapm_routes,component->num_dapm_routes);
snd_soc_dapm_add_route(dapm, route);
/*创建一个path*/
snd_soc_dapm_add_path(dapm, wsource, wsink, route->control,route->connected);
这样就根据route创建了path，其中path的定义如下：
struct snd_soc_dapm_path {
const char *name;
/*
* source (input) and sink (output) widgets
* The union is for convience, since it is a lot nicer to type
* p->source, rather than p->node[SND_SOC_DAPM_DIR_IN]
*/
union {
struct {
struct snd_soc_dapm_widget *source;
struct snd_soc_dapm_widget *sink;
};
struct snd_soc_dapm_widget *node[2];
};
/* status */
u32 connect:1; /* source and sink widgets are connected */
u32 walking:1; /* path is in the process of being walked */
u32 weak:1; /* path ignored for power management */
u32 is_supply:1; /* At least one of the connected widgets is a supply */
int (*connected)(struct snd_soc_dapm_widget *source,
struct snd_soc_dapm_widget *sink);
struct list_head list_node[2];
struct list_head list_kcontrol;
struct list_head list;
};
我们已经基本了解了这样概念，那么我们这么使用DAPM呢？不要忘记DAPM的初衷是为了省电的电源管理。根据前面的分析：
我们可以知道，在选择一个BST的时候，RECMIXL都会被打开，那是不是这样呢？显然不是：

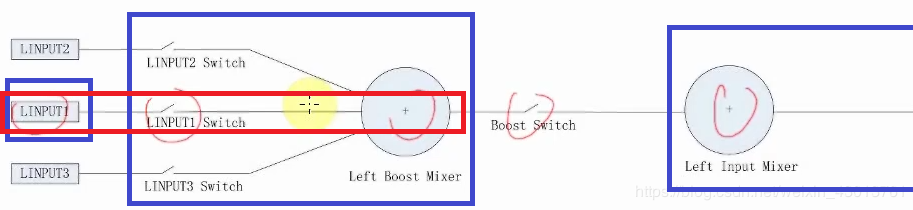

如上，我们先看其中的序号1： LINPUT1需要经过一个开关才能到达mixer，其中的开关对应一个konctrol，前面提到konctrol中的put函数会把开关打开，实际不是这样，因为他要省电啊，不会去设置寄存寄存器，那么put函数会做什么？如下：
#define SOC_DAPM_SINGLE(xname, reg, shift, max, invert)
int snd_soc_dapm_put_volsw(struct snd_kcontrol *kcontrol,struct snd_ctl_elem_value *ucontrol)
connect = !!val;
ret = soc_dapm_mixer_update_power(card, kcontrol, connect);
dapm_power_widgets(card, SND_SOC_DAPM_STREAM_NOP);
1.设置path-connect为1或者0 2.最终调用dapm_power_widgets。 dapm_power_widgets：a，无人使用声卡，则不设置， 不启动任何寄存器。b，有APP使用声卡，也许会设置寄存器。
为什么说也许呢？下面为大家讲解： 我们先引入一个概念，comlete path，还是结合上一副图，我们观看序列2. 如图，我们可以看到分开了很多个path，一条路线所有的path，则为一个comlete path，在源码我们开始查找：
static const struct snd_soc_dapm_route rt5651_dapm_routes[] = {
{"IN2P", NULL, "LDO"},
{"BST2", NULL, "IN2P"}
{"RECMIXL", "BST2 Switch", "BST2"},
{"ADC L", NULL, "RECMIXL"}
{"Stereo1 ADC L1 Mux", "ADC", "ADC L"},
{"Stereo1 ADC MIXL", "ADC1 Switch", "Stereo1 ADC L1 Mux"},
{"IF1 ADC1", NULL, "Stereo1 ADC MIXL"},
{"AIF1TX", NULL, "IF1 ADC1"},
}
如上，从"LDO"到"AIF1TX"可以看做一条comlete path，基于省电的设置，只有每个一条comlete path每个path的connet都标记为connect=1，并且存在APP使用声卡，其才会去设置所有的寄存器。
下面是该小节的总结：
a. tinymix设置普通的kcontrol: 会直接设置寄存器
b. tinymix设置DAPM的kcontrol:
设置所在path的connect,
调用dapm_power_widgets(widget->dapm, SND_SOC_DAPM_STREAM_NOP);
c. tinyplay, tinycap在传输数据之前：
调用 dapm_power_widgets(dapm, event);
d. dapm_power_widgets在有APP使用声卡的前提下,
会找出complete path，设置上面的所有widget
下小节我们在去学习判断一个widget是否在一个comlete path上面。
