(01)ORB-SLAM2源码无死角解析-(22) 特征点三角化、深度计算、三维点筛选

讲解关于slam一系列文章汇总链接:史上最全slam从零开始，针对于本栏目讲解的(01)ORB-SLAM2源码无死角解析链接如下(本文内容来自计算机视觉life ORB-SLAM2 课程课件): (01)ORB-SLAM2源码无死角解析-(00)目录_最新无死角讲解：https://blog.csdn.net/weixin_43013761/article/details/123092196   文末正下方中心提供了本人 联系方式， 点击本人照片即可显示 W X → 官方认证 {\color{blue}{文末正下方中心}提供了本人 \color{red} 联系方式，\color{blue}点击本人照片即可显示WX→官方认证} 文末正下方中心提供了本人联系方式，点击本人照片即可显示WX→官方认证

一、前言

通过前面的博客，我们已经知道如何从 单应性矩阵Homography，或者 基本矩阵Fundamental 中恢复 R t \mathbf R\mathbf t Rt,但是这里存在一个比较尴尬的问题，其结果都存在多组解，也就是多组 R t \mathbf R\mathbf t Rt，比如从 Homography 中恢复 R t \mathbf R\mathbf t Rt 存在8组解，从 Fundamental 中恢复 存在4组解。那么我们如何去判断那组解是最优的呢?

在 Initializer.cc 文件中，之前介绍的两个函数: ReconstructH() 与 ReconstructF(), 都调用了一个比较重要的函数→CheckRT()，该函数主要是对 R t \mathbf R\mathbf t Rt 进行评估，得出其可靠性与稳定性。该代码中主要涉及的东西包含:特征点三角化、重投影误差。

三角化在不同位置观测同一个三维点 X = ( X , Y , Z ) \mathbf X=(X,Y,Z) X=(X,Y,Z),其在二维的投影是不一样的，设两个位置的二维投影(归一化后特征点坐标)为 x 1 \mathbf x_1 x1​， x 2 \mathbf x_2 x2​，视角关系如下：

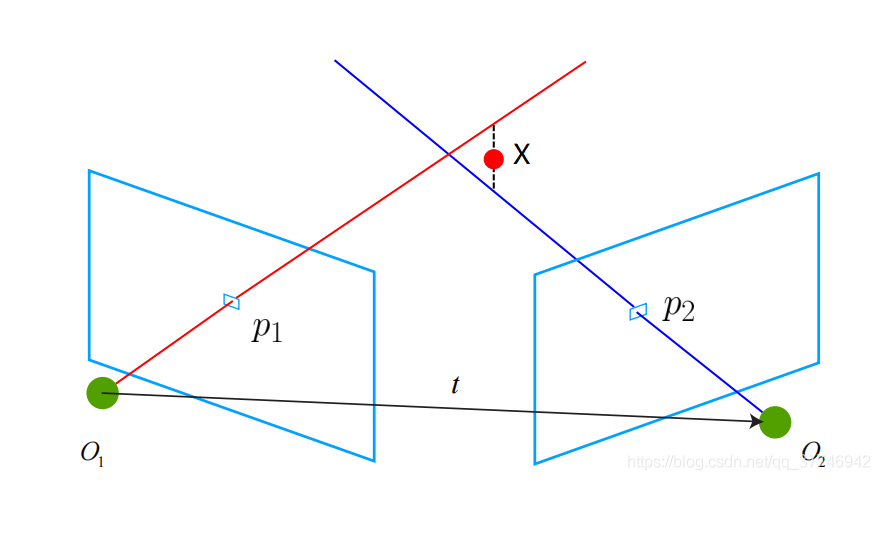

红线与蓝线因为噪音的影响，是没有办法相交的。主要的目的，就是利用上图的三角信息，恢复出三维点的深度信息 Z Z Z。



二、基础理论

假设三维点 X = ( X , Y , Z ) T \mathbf X=(X,Y,Z)^T X=(X,Y,Z)T, 投影之后归一化特征点坐标 x 1 , x 2 \mathbf x_1,\mathbf x_2 x1​,x2​，分别对应投影矩阵 P 1 P_1 P1​, P 2 P_2 P2​，那么他们之间的转换关系如下, 如果已知 R t \mathbf R\mathbf t Rt 满足如下关系： s 1 x 1 = s 2 R x 2 + t (01) \tag{01} \color{blue} s_1 \mathbf x_1=s_2 \mathbf R \mathbf x_2+\mathbf t s1​x1​=s2​Rx2​+t(01)现在需要求解两个特征点的深度 s 1 , s 2 s_1,s_2 s1​,s2​, 当然这两个深度是可以分开求的,比如说 s 2 s_2 s2​，如果我们要算 s 2 s_2 s2​，式子两侧都左乘一个 x 1 ∧ \mathbf x_1^{\wedge} x1∧​(列向量的反对称矩阵，如果不是很理解得朋友可以百度一下向量叉乘)。

s 1 x 1 ∧ x 1 = 0 = s 2 x 1 ∧ R x 2 + x 1 ∧ t (02) \tag{02} \color{blue} s_{1} \mathbf {x}_{1}^{\wedge} \mathbf {x}_{1}=0=s_{2} \mathbf {x}_{1}^{\wedge} \mathbf {R} \mathbf {x}_{2}+\mathbf{x}_{1}^{\wedge} \mathbf t s1​x1∧​x1​=0=s2​x1∧​Rx2​+x1∧​t(02)该式左侧为0，右侧可看成 s 2 s_2 s2​的一个方程。可以直接求解 s 2 s_2 s2​， 有了 s 2 s_2 s2​, s 1 s_1 s1​ 也非常容易求出，这样就能获得两帧下点的帧深度。也就确定了它们的空间坐标，当然，由于噪声的存在，我们估得 R t \mathbf R\mathbf t Rt，不一定精确使得(01)式有解，所以常见得做法是最小二乘，而不是零解。

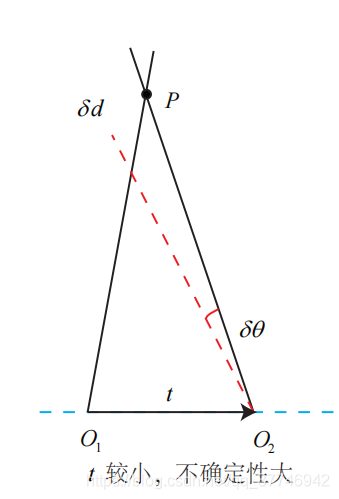

另外还存在一个问题，从式(02)我们可以看出，当 t \mathbf t t 为0时，也就是图一中的红线与蓝线重合，无法产生三角形，处于红线(蓝线)上的任意一点，都满足其投影 ，故存在无穷多解。也就是 X \mathbf X X 不唯一。同时如果平移距离比较小，则改变的一个很小的角度会导致深度大幅变化，如下图: 上图是相机 O 2 O_2 O2​ 向左旋转，那么我们现象一种极端情况，就是 t \mathbf t t 无穷小，那么 O 2 O_2 O2​ 向右旋转一点点，他们的交点到了无穷远处，也就是深度无穷大。总的来说, 就是 t \mathbf t t 比较小的时候， R \mathbf R R 的一点点误差，会导致深度 Z Z Z 会偏差很大。 但是呢，平移过大则会导致特征匹配失败，这就是三角化的矛盾。

因此，为了增加三角化的精度，可以提高特征点的提取精度，也就是提高图像分辨率，但是会加大计算量；或者增大平移量，但是容易导致图像变化过大，进而导致匹配难度的增加，导致匹配失败。下面再来看看根据一对特征点求解 X = ( X , Y , Z ) T \mathbf X=(X,Y,Z)^T X=(X,Y,Z)T 的矩阵推导。



三、公式推导

如上图所示， X \mathbf X X 为三维空间点在世界坐标系下的齐次坐标， T \mathbf T T 为世界坐标到相机坐标的变换矩阵，以及 x \mathbf x x 为归一化平面坐标， λ \lambda λ 为深度值，如下所示： X = [ X Y Z 1 ]        T = [ r 1 r 2 r 3 ] = [ R ∣ t ]        x = [ u v 1 ] (03) \tag{03} \color{blue} \mathbf X=\left[\begin{array}{l} X \\ Y \\ Z \\ 1 \end{array}\right]~~~~~~\mathbf T=\left[\begin{array}{l} r_1 \\ r_2 \\ r_3 \\ \end{array}\right]=[\mathbf R|\mathbf t]~~~~~~\mathbf{x}=\left[\begin{array}{l} u \\ v \\ 1 \end{array}\right] X=⎣ ⎡​XYZ1​⎦ ⎤​      T=⎣ ⎡​r1​r2​r3​​⎦ ⎤​=[R∣t]      x=⎣ ⎡​uv1​⎦ ⎤​(03) 这里需要注意一个点 \color{red}{这里需要注意一个点} 这里需要注意一个点 ，对于其上 x \mathbf{x} x 的坐标1，是有特殊含义的，这里默认相机圆心到成像平面的距离(焦距)为1,也就是进行单位化，如果后续需要计算真实3D坐标，需要乘以焦距。根据相机成像原理，则存在： λ x = T X λ x × T X = 0 x ∧ T X = 0 (04) \tag{04} \color{blue} \begin{array}{c} \lambda \mathbf{x}=\mathbf T \mathbf X \\ \lambda \mathbf{x} \times \mathbf T \mathbf X=\mathbf 0 \\ \mathbf x^{\wedge} \mathbf T \mathbf X=\mathbf 0 \end{array} λx=TXλx×TX=0x∧TX=0​(04)然后我们向量叉乘的公式进行展开： x ∧ T X = [ 0 − 1 v 1 0 − u − v u 0 ] [ r 1 r 2 r 3 ] X = 0 (05) \tag{05} \color{blue} \mathbf{x}^{\wedge} \mathbf T \mathbf X=\left[\begin{array}{ccc} 0 & -1 & v \\ 1 & 0 & -u \\ -v & u & 0 \end{array}\right]\left[\begin{array}{l} {r}_{1} \\ {r}_{2} \\ {r}_{3} \end{array}\right] \mathbf X=\mathbf 0 x∧TX=⎣ ⎡​01−v​−10u​v−u0​⎦ ⎤​⎣ ⎡​r1​r2​r3​​⎦ ⎤​X=0(05)进一步进行简化 x ∧ T X = [ − r 2 + v r 3 r 1 − u r 3 − v r 1 + u r 2 ] X = 0          A = [ − r 2 + v r 3 r 1 − u r 3 − v r 1 + u r 2 ] (06) \tag{06} \color{blue} \mathbf{x}^{\wedge} \mathbf T \mathbf X =\left[\begin{array}{c} -{r}_{2}+v {r}_{3} \\ {r}_{1}-u {r}_{3} \\ -v {r}_{1}+u {r}_{2} \end{array}\right] \mathbf X=\mathbf 0~~~~~~~~\mathbf A= \left[\begin{array}{c} -{r}_{2}+v {r}_{3} \\ {r}_{1}-u {r}_{3} \\ -v {r}_{1}+u {r}_{2} \end{array}\right] x∧TX=⎣ ⎡​−r2​+vr3​r1​−ur3​−vr1​+ur2​​⎦ ⎤​X=0        A=⎣ ⎡​−r2​+vr3​r1​−ur3​−vr1​+ur2​​⎦ ⎤​(06)这个时候我认真观察一下，可以发现矩阵 A \mathbf A A 的第一行乘以 − u -u −u，第二行乘以 − v -v −v, 再相加，即可得到第三行，因此其是线性相关，保留前两行即可，那么可以的推理出： x ∧ T X = [ v r 3 − r 2 r 1 − u r 3 ] X = 0 (07) \tag{07} \color{blue} \mathbf{x}^{\wedge} \mathbf T \mathbf X =\left[\begin{array}{c} v {r}_{3} -{r}_{2}\\ \\ {r}_{1}-u {r}_{3} \\ \end{array}\right] \mathbf X=\mathbf 0 x∧TX=⎣ ⎡​vr3​−r2​r1​−ur3​​⎦ ⎤​X=0(07)上面的推导是针对于一个特征点，如果是一对特征点(不同成像平面)，可以写成如下公式(同一相机) x ∧ T X = [ v 1 r 3 − r 2 r 1 − u 1 r 3 v 2 r 3 − r 2 r 1 − u 2 r 3 ] [ X Y Z 1 ] = A X = 0 (08) \tag{08} \color{blue} \mathbf{x}^{\wedge} \mathbf T \mathbf X =\left[\begin{array}{c} v_1 {r}_{3} -{r}_{2}\\ {r}_{1}-u_1 {r}_{3} \\ v_2 {r}_{3} -{r}_{2}\\ {r}_{1}-u_2 {r}_{3} \\ \end{array}\right] \left[\begin{array}{l} X \\ Y \\ Z \\ 1 \end{array}\right]= \mathbf A \mathbf X=\mathbf 0 x∧TX=⎣ ⎡​v1​r3​−r2​r1​−u1​r3​v2​r3​−r2​r1​−u2​r3​​⎦ ⎤​⎣ ⎡​XYZ1​⎦ ⎤​=AX=0(08) 直接对 A \mathbf A A 进行 SVD 奇异值分解，然后根据最小二乘法的推导，即可得到其最优解。最优解为，分解之后最小奇异值对应于右奇异矩阵的特征向量。也就矩阵 V \mathbf V V 的最后一列。即 V T \mathbf V^T VT 最后一行。



四、三维点筛选

根据上述的公式，已经知道如何根据特征点对进行三角化，那么三角化之后的结果是否正确?这个时候我们需要对三角化的结果进行验证。验证主要分为以下几个步骤：

步骤一 \color{blue}步骤一 步骤一: 根据前面的介绍，如果 t \mathbf t t 较小，则求解出来的 X \mathbf X X 坐标，可能存在无穷大的数值，则认为三角化失败。

步骤二 \color{blue}步骤二 步骤二: 判断视差，可以理解为图一红线与蓝线的夹角。如果视差太小，则认为认为三角化失败。

步骤三 \color{blue}步骤三 步骤三: 计算重投影误差，如果误差太大，则任务三角化失败(并且视察不能为负数，也就是三维点需要在相机前方)。

其上的步骤一与步骤二都比较好理解，这里我们重点讲解以下步骤三,其细化流程如下： 1.把第一个相机坐标系下的三维点 X 1 \mathbf X_1 X1​，通过 R t \mathbf R\mathbf t Rt 矩阵转换成第二个相机坐标系下的三维点 X 2 \mathbf X_2 X2​。 2.再根据计算出来的深度 Z Z Z,求解出该三维点第二个相机下的新图像坐标。 3.使用新图像坐标与特征点2作差，然后再作平方差计算，该结果，即认为是重投影误差。



五、代码注释

代码主调函数位于 Initializer.cc 文件中的 Initializer::CheckRT() 函数，其主要包含的部分为三角化函数Triangulate()，实现如下：

/** 给定投影矩阵P1,P2和图像上的匹配特征点点kp1,kp2，从而计算三维点坐标
 * @brief
 *
 * @param[in] kp1               特征点, in reference frame
 * @param[in] kp2               特征点, in current frame
 * @param[in] P1                投影矩阵P1
 * @param[in] P2                投影矩阵P2
 * @param[in & out] x3D         计算的三维点
 */
void Initializer::Triangulate(
    const cv::KeyPoint &kp1,    //特征点, in reference frame
    const cv::KeyPoint &kp2,    //特征点, in current frame
    const cv::Mat &P1,          //投影矩阵P1
    const cv::Mat &P2,          //投影矩阵P2
    cv::Mat &x3D)               //三维点
{
    // 原理
    // Trianularization: 已知匹配特征点对{x x'} 和 各自相机矩阵{P P'}, 估计三维点 X
    // x' = P'X  x = PX
    // 它们都属于 x = aPX模型
    //                         |X|
    // |x|     |p1 p2  p3  p4 ||Y|     |x|    |--p0--||.|
    // |y| = a |p5 p6  p7  p8 ||Z| ===>|y| = a|--p1--||X|
    // |z|     |p9 p10 p11 p12||1|     |z|    |--p2--||.|
    // 采用DLT的方法：x叉乘PX = 0
    // |yp2 -  p1|     |0|
    // |p0 -  xp2| X = |0|
    // |xp1 - yp0|     |0|
    // 两个点:
    // |yp2   -  p1  |     |0|
    // |p0    -  xp2 | X = |0| ===> AX = 0
    // |y'p2' -  p1' |     |0|
    // |p0'   - x'p2'|     |0|
    // 变成程序中的形式：
    // |xp2  - p0 |     |0|
    // |yp2  - p1 | X = |0| ===> AX = 0
    // |x'p2'- p0'|     |0|
    // |y'p2'- p1'|     |0|
    // 然后就组成了一个四元一次正定方程组，SVD求解，右奇异矩阵的最后一行就是最终的解.

	//这个就是上面注释中的矩阵A
    cv::Mat A(4,4,CV_32F);

	//构造参数矩阵A
    A.row(0) = kp1.pt.x*P1.row(2)-P1.row(0);
    A.row(1) = kp1.pt.y*P1.row(2)-P1.row(1);
    A.row(2) = kp2.pt.x*P2.row(2)-P2.row(0);
    A.row(3) = kp2.pt.y*P2.row(2)-P2.row(1);

	//奇异值分解的结果
    cv::Mat u,w,vt;
	//对系数矩阵A进行奇异值分解
    cv::SVD::compute(A,w,u,vt,cv::SVD::MODIFY_A| cv::SVD::FULL_UV);
	//根据前面的结论，奇异值分解右矩阵的最后一行其实就是解，原理类似于前面的求最小二乘解，四个未知数四个方程正好正定
	//别忘了我们更习惯用列向量来表示一个点的空间坐标
    x3D = vt.row(3).t();
	//为了符合其次坐标的形式，使最后一维为1
    x3D = x3D.rowRange(0,3)/x3D.at(3);
}


/**
 * @brief 用位姿来对特征匹配点三角化，从中筛选中合格的三维点
 *
 * @param[in] R                                     旋转矩阵R
 * @param[in] t                                     平移矩阵t
 * @param[in] vKeys1                                参考帧特征点
 * @param[in] vKeys2                                当前帧特征点
 * @param[in] vMatches12                            两帧特征点的匹配关系
 * @param[in] vbMatchesInliers                      特征点对内点标记
 * @param[in] K                                     相机内参矩阵
 * @param[in & out] vP3D                            三角化测量之后的特征点的空间坐标
 * @param[in] th2                                   重投影误差的阈值
 * @param[in & out] vbGood                          标记成功三角化点？
 * @param[in & out] parallax                        计算出来的比较大的视差角（注意不是最大，具体看后面代码）
 * @return int
 */
int Initializer::CheckRT(const cv::Mat &R, const cv::Mat &t, const vector &vKeys1, const vector &vKeys2,
                       const vector &vMatches12, vector &vbMatchesInliers,
                       const cv::Mat &K, vector &vP3D, float th2, vector &vbGood, float ¶llax)
{
    // 对给出的特征点对及其R t , 通过三角化检查解的有效性，也称为 cheirality check

    // Calibration parameters
	//从相机内参数矩阵获取相机的校正参数
    const float fx = K.at(0,0);
    const float fy = K.at(1,1);
    const float cx = K.at(0,2);
    const float cy = K.at(1,2);

	//特征点是否是good点的标记，这里的特征点指的是参考帧中的特征点
    vbGood = vector(vKeys1.size(),false);
	//重设存储空间坐标的点的大小
    vP3D.resize(vKeys1.size());

	//存储计算出来的每对特征点的视差
    vector vCosParallax;
    vCosParallax.reserve(vKeys1.size());

    // Camera 1 Projection Matrix K[I|0]
    // Step 1：计算相机的投影矩阵
    // 投影矩阵P是一个 3x4 的矩阵，可以将空间中的一个点投影到平面上，获得其平面坐标，这里均指的是齐次坐标。
    // 对于第一个相机是 P1=K*[I|0]

    // 以第一个相机的光心作为世界坐标系, 定义相机的投影矩阵
    cv::Mat P1(3,4,				//矩阵的大小是3x4
			   CV_32F,			//数据类型是浮点数
			   cv::Scalar(0));	//初始的数值是0
	//将整个K矩阵拷贝到P1矩阵的左侧3x3矩阵，因为 K*I = K
    K.copyTo(P1.rowRange(0,3).colRange(0,3));
    // 第一个相机的光心设置为世界坐标系下的原点
    cv::Mat O1 = cv::Mat::zeros(3,1,CV_32F);

    // Camera 2 Projection Matrix K[R|t]
    // 计算第二个相机的投影矩阵 P2=K*[R|t]
    cv::Mat P2(3,4,CV_32F);
    R.copyTo(P2.rowRange(0,3).colRange(0,3));
    t.copyTo(P2.rowRange(0,3).col(3));
	//最终结果是K*[R|t]
    P2 = K*P2;
    // 第二个相机的光心在世界坐标系下的坐标
    cv::Mat O2 = -R.t()*t;

	//在遍历开始前，先将good点计数设置为0
    int nGood=0;

	// 开始遍历所有的特征点对
    for(size_t i=0, iend=vMatches12.size();i0.99998 吗？
        // ?因为后面判断vbGood 点时的条件也是 cosParallax
