(01)ORB-SLAM2源码无死角解析-(29) ORB特征匹配→ORBmatcher,汉明距离(单目初始化为例)

讲解关于slam一系列文章汇总链接:史上最全slam从零开始，针对于本栏目讲解的(01)ORB-SLAM2源码无死角解析链接如下(本文内容来自计算机视觉life ORB-SLAM2 课程课件): (01)ORB-SLAM2源码无死角解析-(00)目录_最新无死角讲解：https://blog.csdn.net/weixin_43013761/article/details/123092196   文末正下方中心提供了本人 联系方式， 点击本人照片即可显示 W X → 官方认证 {\color{blue}{文末正下方中心}提供了本人 \color{red} 联系方式，\color{blue}点击本人照片即可显示WX→官方认证} 文末正下方中心提供了本人联系方式，点击本人照片即可显示WX→官方认证

一、前言

在前面的文章中，已经对单目初始化进行了相对比较详细的介绍，比如针对于 src/Tracking.cc 文件中 MonocularInitialization() 函数讲解。但是之前主要讲解内容是如何求解相机的姿，以及特征点的三角化。直接略过了特征匹配的内容。那么现在来看看其中其中的具体内容，做一个细致的分析。

在 MonocularInitialization() 函数中，可以看到如下代码，其就是我们进行要进行讲解的主角：

        // Step 3 在mInitialFrame与mCurrentFrame中找匹配的特征点对
        ORBmatcher matcher(
            0.9,        //最佳的和次佳特征点评分的比值阈值，这里是比较宽松的，跟踪时一般是0.7
            true);      //检查特征点的方向

        // 对 mInitialFrame,mCurrentFrame 进行特征点匹配
        // mvbPrevMatched为参考帧的特征点坐标，初始化存储的是mInitialFrame中特征点坐标，匹配后存储的是匹配好的当前帧的特征点坐标
        // mvIniMatches 保存参考帧F1中特征点是否匹配上，index保存是F1对应特征点索引，值保存的是匹配好的F2特征点索引
        int nmatches = matcher.SearchForInitialization(
            mInitialFrame,mCurrentFrame,    //初始化时的参考帧和当前帧
            mvbPrevMatched,                 //在初始化参考帧中提取得到的特征点
            mvIniMatches,                   //保存匹配关系
            100);                           //搜索窗口大小

其中创建 ORBmatcher 类对象的代码是十分简单的，设置最佳的和次佳特征点评分的比值阈值，值越大则匹配条件越宽松，以及是否检测特征点的方向。 另外就是调用了 SearchForInitialization，从名字也可以看出，其是为了初始化过程中的特征匹配。主要作用为: 单目初始化中用于参考帧和当前帧的特征点匹配。下面对其进行详细讲解。

二、逻辑分析

首先要明白该函数的目的是什么，返回的结果是什么，这是核心要点。首先先其传入两帧图像mInitialFrame(参考帧或者初始帧)，mCurrentFrame(当前帧)，都为 Frame 类对象。另外还传入了参数 mvbPrevMatched，其为初始化参考帧中提取到特征点的坐标，但是后续会发生改变，匹配完成之后，该变量变更为保存匹配好的当前帧特征点坐标；mvIniMatches 初始记录为参考帧特征点与当前帧特征点的匹配关系，初始默认值都为-1(表示没有匹配到特征点)。mvIniMatches的所索引表示参考帧中第几个特征点，索引对应的值表示当前帧与值匹配特征点的序列。比如，mvIniMatches[1]=3，其含义为，参考帧第1个特征点与当前帧第三个特征点匹配。

传入的四个变量 mInitialFrame，mCurrentFrame，mvbPrevMatched，mvIniMatches 在 SearchForInitialization 函数中等价的局部变量为 F1，F2，vbPrevMatched，vnMatches12。另外还有一个参数 windowSize 表示搜索窗口大小。也就是 vnMatches12 与 mvIniMatches 等价，vnMatches12 [1]=3 其含义也为，参考帧第1个特征点与当前帧第三个特征点匹配。那么反过来 vnMatches21[1]=3则表示当前帧第1个特征点与参考帧第三个特征点匹配。

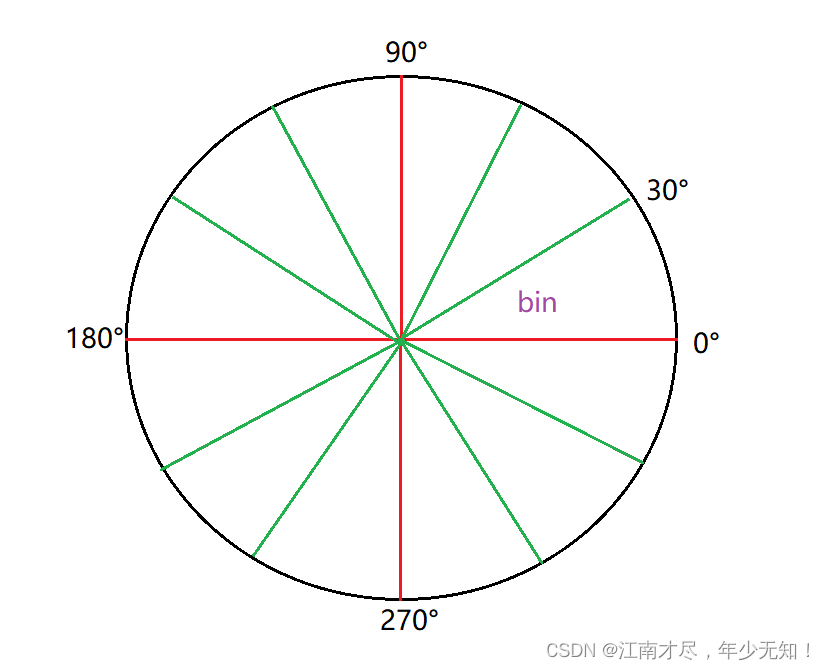

(1)构建旋转直方图 旋转直方图，首先计算一对匹配的ORB特征点角度差值，然后根据角度差进行归类: 如把360°划分成多个bin(扇形区域)，源码中每个扇形区域的角度为HISTO_LENGTH=30，共分成360/30=12个bin。后续会根据一对特征点的角度差，分配到所属的bin之中。

(2)搜索半径内候选特征点 实现该函数功能的代码为 F2.GetFeaturesInArea。这里的F2表示为当前帧。该函数需要传入参考帧(F1)特征点的像素坐标，其会以该像素坐标为中心，windowSize=100为半径，找到参考帧该圆内的所有特征点，然后返回特征点的索引。当前帧与这些索引点对应的特征点，也称为参考帧中特征点对应于当前帧的候选特征点。那么这里可能存在疑问，为什么在windowSize=100范围内搜索，就行了，而不需搜索整张图像特征点。来查看下图： 因为在单目初始化的时候，是连续的两帧进行特征匹配，也就是说，同一个特征点在帧图像中的偏移是不会太大的。

(3)遍历寻找最优与次优 根据(2), 已经搜索到了参考帧特征点对应于当前帧候选特征点。那么下面就是进行特征匹配了，即参考帧特征点与其在当前帧所有候选特征点进行特征匹配。两个特征点是否能够匹配，主要是计算其描述子的汉明距离。候选特征点中汉明距离最小的特征点为最优特征点，记录在 bestDist 局部变量中。汉明距离第二小的特征点为次优特征点。但是这里大家要注意两个点:首先找到最优特征点之后，并且该最优特征点的汉明距离低于 TH_LOW，才有可能被认为匹配成功;除此之外，还需要最优与次优特征点辨识度比较高，即他们与参考帧特征点的汉明距离差值不能太小，也就是最优与次优特征点不能太接近，对应的判断核心代码为 bestDist=FRAME_GRID_COLS) return vIndices; // 计算圆所在的右边界网格列索引 const int nMaxCellX = min((int)FRAME_GRID_COLS-1, (int)ceil((x-mnMinX+r)*mfGridElementWidthInv)); // 如果计算出的圆右边界所在的网格不合法，说明该特征点不好，直接返回空vector if(nMaxCellX=FRAME_GRID_ROWS) return vIndices; const int nMaxCellY = min((int)FRAME_GRID_ROWS-1,(int)ceil((y-mnMinY+r)*mfGridElementHeightInv)); if(nMaxCellY0) 后面条件 (maxLevel>=0)肯定成立 //? 改为 const bool bCheckLevels = (minLevel>=0) || (maxLevel>=0); const bool bCheckLevels = (minLevel>0) || (maxLevel>=0); // Step 2 遍历圆形区域内的所有网格，寻找满足条件的候选特征点，并将其index放到输出里 for(int ix = nMinCellX; ix
