OpenGL笔记16 文字绘制

增加了两个文件，showline.c, showtext.c。分别为第二个和第三个示例程序的main函数相关部分。 在ctbuf.h和textarea.h最开头部分增加了一句#include  附件中一共有三个示例程序： 第一个，飘动的“曹”字旗。代码为：flag.c, GLee.c, GLee.h 第二个，带缓冲的显示文字。代码为：showline.c, ctbuf.c, ctbuf.h, GLee.c, GLee.h 第三个，显示歌词。代码为：showtext.c, ctbuf.c, ctbuf.h, textarea.c, textarea.h, GLee.c, GLee.h 其中，GLee.h和GLee.c可以从网上下载，因此这里并没有放到附件中。在编译的时候应该将这两个文件和其它代码文件一起编译。 本课我们来谈谈如何显示文字。 OpenGL并没有直接提供显示文字的功能，并且，OpenGL也没有自带专门的字库。因此，要显示文字，就必须依赖操作系统所提供的功能了。 各种流行的图形操作系统，例如Windows系统和Linux系统，都提供了一些功能，以便能够在OpenGL程序中方便的显示文字。 　　最常见的方法就是，我们给出一个字符，给出一个显示列表编号，然后操作系统由把绘制这个字符的OpenGL命令装到指定的显示列表中。当需要绘制字符的时候，我们只需要调用这个显示列表即可。 　　不过，Windows系统和Linux系统，产生这个显示列表的方法是不同的（虽然大同小异）。作为我个人，只在Windows系统中编程，没有使用Linux系统的相关经验，所以本课我们仅针对Windows系统。 OpenGL版的“Hello, World!” 写完了本课，我的感受是：显示文字很简单，显示文字很复杂。看似简单的功能，背后却隐藏了深不可测的玄机。 呵呵，别一开始就被吓住了，让我们先从“Hello, World!”开始。 前面已经说过了，要显示字符，就需要通过操作系统，把绘制字符的动作装到显示列表中，然后我们调用显示列表即可绘制字符。 假如我们要显示的文字全部是ASCII字符，则总共只有0到127这128种可能，因此可以预先把所有的字符分别装到对应的显示列表中，然后在需要时调用这些显示列表。 Windows系统中，可以使用wglUseFontBitmaps函数来批量的产生显示字符用的显示列表。函数有四个参数： 第一个参数是HDC，学过Windows GDI的朋友应该会熟悉这个。如果没有学过，那也没关系，只要知道调用wglGetCurrentDC函数，就可以得到一个HDC了。具体的情况可以看下面的代码。 第二个参数表示第一个要产生的字符，因为我们要产生0到127的字符的显示列表，所以这里填0。 第三个参数表示要产生字符的总个数，因为我们要产生0到127的字符的显示列表，总共有128个字符，所以这里填128。 第四个参数表示第一个字符所对应显示列表的编号。假如这里填1000，则第一个字符的绘制命令将被装到第1000号显示列表，第二个字符的绘制命令将被装到第1001号显示列表，依次类推。我们可以先用glGenLists申请128个连续的显示列表编号，然后把第一个显示列表编号填在这里。 还要说明一下，因为wglUseFontBitmaps是Windows系统特有的函数，所以在使用前需要加入头文件：#include 。 现在让我们来看具体的代码：

#include

// ASCII字符总共只有0到127，一共128种字符
#define MAX_CHAR       128

void drawString(const char* str) {
    static int isFirstCall = 1;
    static GLuint lists;

    if( isFirstCall ) { // 如果是第一次调用，执行初始化
                        // 为每一个ASCII字符产生一个显示列表
        isFirstCall = 0;

        // 申请MAX_CHAR个连续的显示列表编号
        lists = glGenLists(MAX_CHAR);

        // 把每个字符的绘制命令都装到对应的显示列表中
        wglUseFontBitmaps(wglGetCurrentDC(), 0, MAX_CHAR, lists);
    }
    // 调用每个字符对应的显示列表，绘制每个字符
    for(; *str!='\0'; ++str)
        glCallList(lists + *str);
}

显示列表一旦产生就一直存在（除非调用glDeleteLists销毁），所以我们只需要在第一次调用的时候初始化，以后就可以很方便的调用这些显示列表来绘制字符了。 绘制字符的时候，可以先用glColor*等指定颜色，然后用glRasterPos*指定位置，最后调用显示列表来绘制。

void display(void) {
    glClear(GL_COLOR_BUFFER_BIT);

    glColor3f(1.0f, 0.0f, 0.0f);
    glRasterPos2f(0.0f, 0.0f);
    drawString("Hello, World!");

    glutSwapBuffers();
}

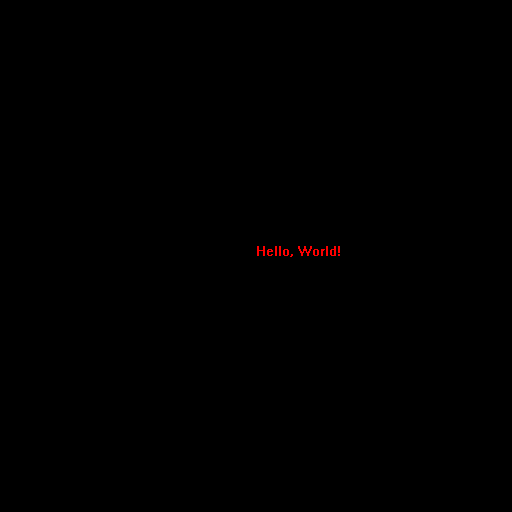

效果如图： 指定字体 在产生显示列表前，Windows允许选择字体。 我做了一个selectFont函数来实现它，大家可以看看代码。

void selectFont(int size, int charset, const char* face) {
    HFONT hFont = CreateFontA(size, 0, 0, 0, FW_MEDIUM, 0, 0, 0,
        charset, OUT_DEFAULT_PRECIS, CLIP_DEFAULT_PRECIS,
        DEFAULT_QUALITY, DEFAULT_PITCH | FF_SWISS, face);
    HFONT hOldFont = (HFONT)SelectObject(wglGetCurrentDC(), hFont);
    DeleteObject(hOldFont);
}

void display(void) {
    selectFont(48, ANSI_CHARSET, "Comic Sans MS");

    glClear(GL_COLOR_BUFFER_BIT);

    glColor3f(1.0f, 0.0f, 0.0f);
    glRasterPos2f(0.0f, 0.0f);
    drawString("Hello, World!");

    glutSwapBuffers();
}

　　最主要的部分就在于那个参数超多的CreateFont函数，学过Windows GDI的朋友应该不会陌生。没有学过GDI的朋友，有兴趣的话可以自己翻翻MSDN文档。这里我并不准备仔细讲这些参数了，下面的内容还多着呢:(

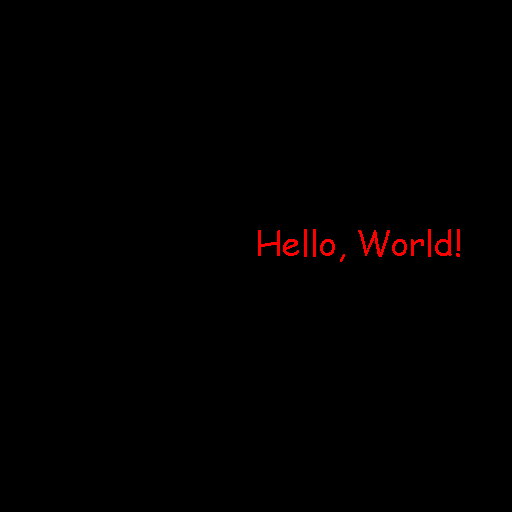

　　如果需要在自己的程序中选择字体的话，把selectFont函数抄下来，在调用glutCreateWindow之后、在调用 wglUseFontBitmaps之前使用selectFont函数即可指定字体。函数的三个参数分别表示了字体大小、字符集（英文字体可以用 ANSI_CHARSET，简体中文字体可以用GB2312_CHARSET，繁体中文字体可以用CHINESEBIG5_CHARSET，对于中文的 Windows系统，也可以直接用DEFAULT_CHARSET表示默认字符集）、字体名称。 效果如图：显示中文 原则上，显示中文和显示英文并无不同，同样是把要显示的字符做成显示列表，然后进行调用。 　　但是有一个问题，英文字母很少，最多只有几百个，为每个字母创建一个显示列表，没有问题。但是汉字有非常多个，如果每个汉字都产生一个显示列表，这是不切实际的。 　　我们不能在初始化时就为每个字符建立一个显示列表，那就只有在每次绘制字符时创建它了。当我们需要绘制一个字符时，创建对应的显示列表，等绘制完毕后，再将它销毁。 　　这里还经常涉及到中文乱码的问题，我对这个问题也不甚了解，但是网上流传的版本中，使用了MultiByteToWideChar这个函数的，基本上都没有出现乱码，所以我也准备用这个函数:) 　　通常我们在C语言里面使用的字符串，如果中英文混合的话，例如“this is 中文字符.”，则英文字符只占用一个字节，而中文字符则占用两个字节。用 MultiByteToWideChar函数，可以转化为所有的字符都占两个字节（同时解决了前面所说的乱码问题:)）。 转化的代码如下：

// 计算字符的个数
// 如果是双字节字符的（比如中文字符），两个字节才算一个字符
// 否则一个字节算一个字符
len = 0;
for(i=0; str[i]!='\0'; ++i)
{
    if( IsDBCSLeadByte(str[i]) )
        ++i;
    ++len;
}

// 将混合字符转化为宽字符
wstring = (wchar_t*)malloc((len+1) * sizeof(wchar_t));
MultiByteToWideChar(CP_ACP, MB_PRECOMPOSED, str, -1, wstring, len);
wstring[len] = L'\0';

// 用完后记得释放内存
free(wstring);

// 加上前面所讲到的wglUseFontBitmaps函数，即可显示中文字符了。
void drawCNString(const char* str) {
    int len, i;
    wchar_t* wstring;
    HDC hDC = wglGetCurrentDC();
    GLuint list = glGenLists(1);

    // 计算字符的个数
    // 如果是双字节字符的（比如中文字符），两个字节才算一个字符
    // 否则一个字节算一个字符
    len = 0;
    for(i=0; str[i]!='\0'; ++i)
    {
        if( IsDBCSLeadByte(str[i]) )
            ++i;
        ++len;
    }

    // 将混合字符转化为宽字符
    wstring = (wchar_t*)malloc((len+1) * sizeof(wchar_t));
    MultiByteToWideChar(CP_ACP, MB_PRECOMPOSED, str, -1, wstring, len);
    wstring[len] = L'\0';

    // 逐个输出字符
    for(i=0; i
