最简单的基于FFmpeg的libswscale的示例（YUV转RGB）

简单的初始化方法

Libswscale使用起来很方便，最主要的函数只有3个： （1）       sws_getContext()：使用参数初始化SwsContext结构体。 （2）       sws_scale()：转换一帧图像。 （3）       sws_freeContext()：释放SwsContext结构体。 其中sws_getContext()也可以用另一个接口函数sws_getCachedContext()取代。

复杂但是更灵活的初始化方法

初始化SwsContext除了调用sws_getContext()之外还有另一种方法，更加灵活，可以配置更多的参数。该方法调用的函数如下所示。 （1）       sws_alloc_context()：为SwsContext结构体分配内存。 （2）       av_opt_set_XXX()：通过av_opt_set_int()，av_opt_set()…等等一系列方法设置SwsContext结构体的值。在这里需要注意，SwsContext结构体的定义看不到，所以不能对其中的成员变量直接进行赋值，必须通过av_opt_set()这类的API才能对其进行赋值。 （3）       sws_init_context()：初始化SwsContext结构体。 这种复杂的方法可以配置一些sws_getContext()配置不了的参数。比如说设置图像的YUV像素的取值范围是JPEG标准（Y、U、V取值范围都是0-255）还是MPEG标准（Y取值范围是16-235，U、V的取值范围是16-240）。

几个知识点

下文记录几个图像像素数据处理过程中的几个知识点：像素格式，图像拉伸，YUV像素取值范围，色域。

像素格式

像素格式的知识此前已经记录过，不再重复。在这里记录一下FFmpeg支持的像素格式。有几点注意事项： （1）       所有的像素格式的名称都是以“AV_PIX_FMT_”开头

（2）       像素格式名称后面有“P”的，代表是planar格式，否则就是packed格式。Planar格式不同的分量分别存储在不同的数组中，例如AV_PIX_FMT_YUV420P存储方式如下：

data[0]: Y1, Y2, Y3, Y4, Y5, Y6, Y7, Y8…… data[1]: U1, U2, U3, U4……

data[2]: V1, V2, V3, V4……

Packed格式的数据都存储在同一个数组中，例如AV_PIX_FMT_RGB24存储方式如下：

data[0]: R1, G1, B1, R2, G2, B2, R3, G3, B3, R4, G4, B4……   （3）       像素格式名称后面有“BE”的，代表是Big Endian格式；名称后面有“LE”的，代表是Little Endian格式。   FFmpeg支持的像素格式的定义位于libavutil\pixfmt.h，是一个名称为AVPixelFormat的枚举类型，如下所示。

1. /**

2. * Pixel format.

3. *

4. * @note

5. * AV_PIX_FMT_RGB32 is handled in an endian-specific manner. An RGBA

6. * color is put together as:

7. * (A >log2_chroma_w)

8.

9. /**

10. * Amount to shift the luma height right to find the chroma height.

11. * For YV12 this is 1 for example.

12. * chroma_height= -((-luma_height) >> log2_chroma_h)

13. * The note above is needed to ensure rounding up.

14. * This value only refers to the chroma components.

15. */

16. uint8_t log2_chroma_h;

17. uint8_t flags;

18.

19. /**

20. * Parameters that describe how pixels are packed.

21. * If the format has 2 or 4 components, then alpha is last.

22. * If the format has 1 or 2 components, then luma is 0.

23. * If the format has 3 or 4 components,

24. * if the RGB flag is set then 0 is red, 1 is green and 2 is blue;

25. * otherwise 0 is luma, 1 is chroma-U and 2 is chroma-V.

26. */

27. AVComponentDescriptor comp[4];

28. }AVPixFmtDescriptor;

关于AVPixFmtDescriptor这个结构体不再做过多解释。它的定义比较简单，看注释就可以理解。通过av_pix_fmt_desc_get()可以获得指定像素格式的AVPixFmtDescriptor结构体。

1. /**

2. * @return a pixel format descriptor for provided pixel format or NULL if

3. * this pixel format is unknown.

4. */

5. const AVPixFmtDescriptor *av_pix_fmt_desc_get(enum AVPixelFormat pix_fmt);

  通过AVPixFmtDescriptor结构体可以获得不同像素格式的一些信息。例如下文中用到了av_get_bits_per_pixel()，通过该函数可以获得指定像素格式每个像素占用的比特数（Bit Per Pixel）。

1. /**

2. * Return the number of bits per pixel used by the pixel format

3. * described by pixdesc. Note that this is not the same as the number

4. * of bits per sample.

5. *

6. * The returned number of bits refers to the number of bits actually

7. * used for storing the pixel information, that is padding bits are

8. * not counted.

9. */

10. int av_get_bits_per_pixel(const AVPixFmtDescriptor *pixdesc);

其他的API在这里不做过多记录。

图像拉伸

FFmpeg支持多种像素拉伸的方式。这些方式的定义位于libswscale\swscale.h中，如下所示。

1. #define SWS_FAST_BILINEAR 1

2. #define SWS_BILINEAR 2

3. #define SWS_BICUBIC 4

4. #define SWS_X 8

5. #define SWS_POINT 0x10

6. #define SWS_AREA 0x20

7. #define SWS_BICUBLIN 0x40

8. #define SWS_GAUSS 0x80

9. #define SWS_SINC 0x100

10. #define SWS_LANCZOS 0x200

11. #define SWS_SPLINE 0x400

其中SWS_BICUBIC性能比较好；SWS_FAST_BILINEAR在性能和速度之间有一个比好好的平衡， 而SWS_POINT的效果比较差。

有关这些方法的评测可以参考文章：

《ffmpeg中的sws_scale算法性能测试》

简单解释一下SWS_BICUBIC、SWS_BILINEAR和SWS_POINT的原理。

SWS_POINT（Nearest-neighbor interpolation， 邻域插值）

领域插值可以简单说成“1个点确定插值的点”。例如当图像放大后，新的样点根据距离它最近的样点的值取得自己的值。换句话说就是简单拷贝附近距离它最近的样点的值。领域插值是一种最基础的插值方法，速度最快，插值效果最不好，一般情况下不推荐使用。一般情况下使用邻域插值之后，画面会产生很多的“锯齿”。下图显示了4x4=16个彩色样点经过邻域插值后形成的图形。

SWS_BILINEAR（Bilinear interpolation， 双线性插值）

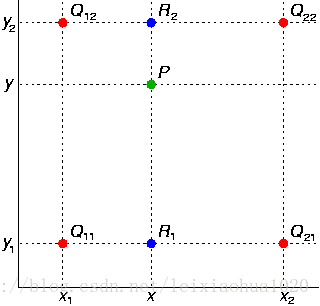

双线性插值可以简单说成“4个点确定插值的点”。它的计算过程可以简单用下图表示。图中绿色的P点是需要插值的点。首先通过Q11，Q21求得R1；Q12，Q22求得R2。然后根据R1，R2求得P。

其中求值的过程是一个简单的加权计算的过程。 设定Q11 = (x1, y1)，Q12 = (x1, y2)，Q21 = (x2, y1)，Q22 = (x2, y2)则各点的计算公式如下。

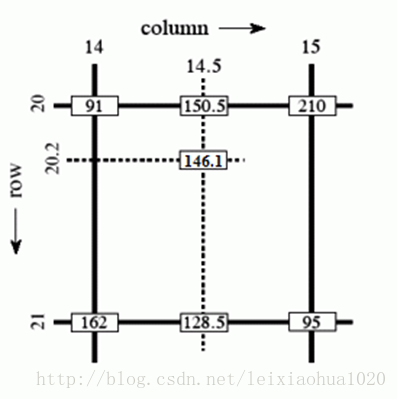

可以看出距离插值的点近一些的样点权值会大一些，远一些的样点权值要小一些。 下面看一个维基百科上的双线性插值的实例。该例子根据坐标为(20, 14)， (20, 15)， (21, 14)，(21, 15)的4个样点计算坐标为（20.2, 14.5）的插值点的值。





SWS_BICUBIC（Bicubic interpolation， 双三次插值）

双三次插值可以简单说成“16个点确定插值的点”。该插值算法比前两种算法复杂很多，插值后图像的质量也是最好的。有关它的插值方式比较复杂不再做过多记录。它的差值方法可以简单表述为下述公式。

其中aij的过程依赖于插值数据的特性。   维基百科上使用同样的样点进行邻域插值，双线性插值，双三次插值对比如下图所示。

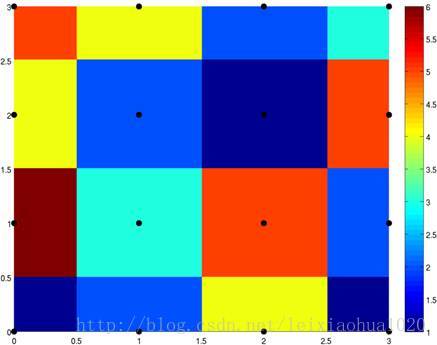

Nearest-neighbor interpolation，邻域插值

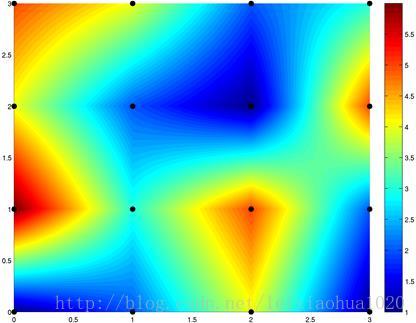

Bilinear interpolation，双线性插值

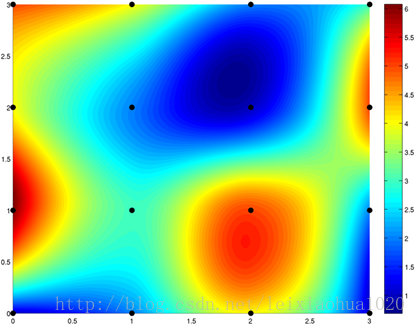

Bicubic interpolation，双三次插值



YUV像素取值范围

FFmpeg中可以通过使用av_opt_set()设置“src_range”和“dst_range”来设置输入和输出的YUV的取值范围。如果“dst_range”字段设置为“1”的话，则代表输出的YUV的取值范围遵循“jpeg”标准；如果“dst_range”字段设置为“0”的话，则代表输出的YUV的取值范围遵循“mpeg”标准。下面记录一下YUV的取值范围的概念。

与RGB每个像素点的每个分量取值范围为0-255不同（每个分量占8bit），YUV取值范围有两种：

（1）       以Rec.601为代表（还包括BT.709 / BT.2020）的广播电视标准中，Y的取值范围是16-235，U、V的取值范围是16-240。FFmpeg中称之为“mpeg”范围。

（2）       以JPEG为代表的标准中，Y、U、V的取值范围都是0-255。FFmpeg中称之为“jpeg” 范围。

实际中最常见的是第1种取值范围的YUV（可以自己观察一下YUV的数据，会发现其中亮度分量没有取值为0、255这样的数值）。很多人在这个地方会有疑惑，为什么会去掉“两边”的取值呢？

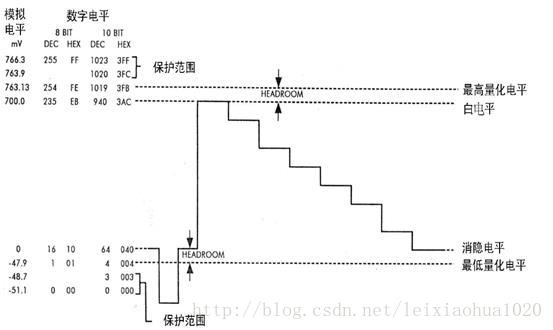

在广播电视系统中不传输很低和很高的数值，实际上是为了防止信号变动造成过载，因而把这“两边”的数值作为“保护带”。下面这张图是数字电视中亮度信号量化后的电平分配图。从图中可以看出，对于8bit量化来说，信号的白电平为235，对应模拟电平为700mV；黑电平为16，对应模拟电平为0mV。信号上方的“保护带”取值范围是236至254，而信号下方的“保护带”取值范围是1-15。最边缘的0和255两个电平是保护电平，是不允许出现在数据流中的。与之类似，10bit量化的时候，白电平是235*4=940，黑电平是16*4=64。

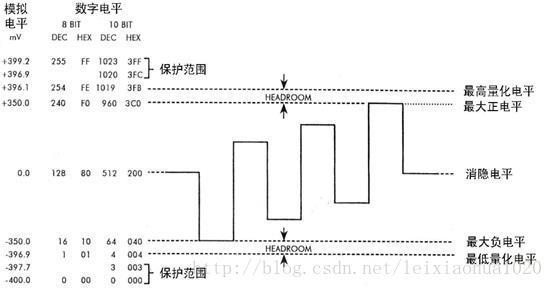

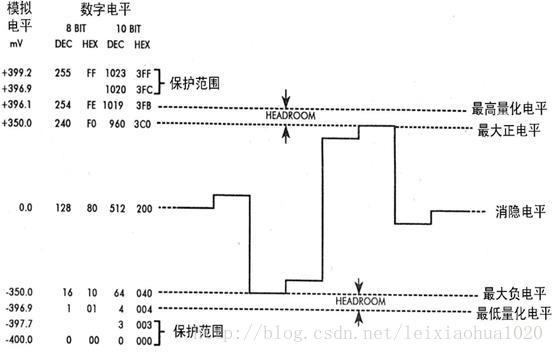

下面两张图是数字电视中色度信号量化后的电平分配图。可以看出，色度最大正电平为240，对应模拟电平为+350mV；色度最大负电平为16，对应模拟电平为-350mV。需要注意的是，色度信号数字电平128对应的模拟电平是0mV。





色域

Libswscale支持色域的转换。有关色域的转换我目前还没有做太多的研究，仅记录一下目前最常见的三个标准中的色域：BT.601，BT.709，BT.2020。这三个标准中的色域逐渐增大。 在这里先简单解释一下CIE 1931颜色空间。这个空间围绕的区域像一个“舌头”，其中包含了自然界所有的颜色。CIE 1931颜色空间中的横坐标是x，纵坐标是y，x、y、z满足如下关系：

x + y + z = 1

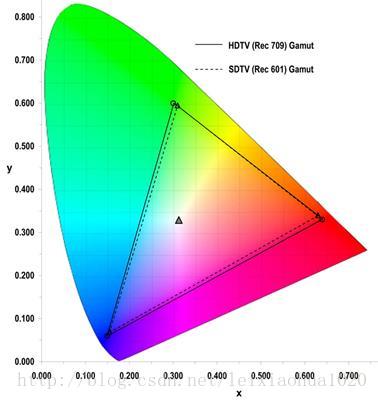

“舌头”的边缘叫做“舌形曲线”，代表着饱和度为100%的光谱色。“舌头”的中心点（1/3，1/3）对应着白色，饱和度为0。 受显示器件性能的限制，电视屏幕是无法重现所有的颜色的，尤其是位于“舌形曲线”上的100% 饱和度的光谱色一般情况下是无法显示出来的。因此电视屏幕只能根据其具体的荧光粉的配方，有选择性的显示一部分的颜色，这部分可以显示的颜色称为色域。下文分别比较标清电视、高清电视和超高清电视标准中规定的色域。可以看出随着技术的进步，色域的范围正变得越来越大。 标清电视（SDTV）色域的规定源自于BT.601。高清电视（HDTV）色域的规定源自于BT.709。他们两个标准中的色域在CIE 1931颜色空间中的对比如下图所示。从图中可以看出，BT.709和BT.601色域差别不大，BT.709的色域要略微大于BT.601。

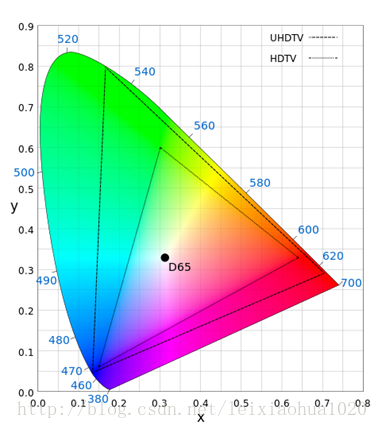

超高清电视（UHDTV）色域的规定源自于BT.2020。BT.2020和BT.709的色域在CIE 1931 颜色空间中的对比如下图所示。从图中可以看出，BT.2020的色域要远远大于BT.709。

从上面的对比也可以看出，对超高清电视（UHDTV）的显示器件的性能的要求更高了。这样超高清电视可以还原出一个更“真实”的世界。

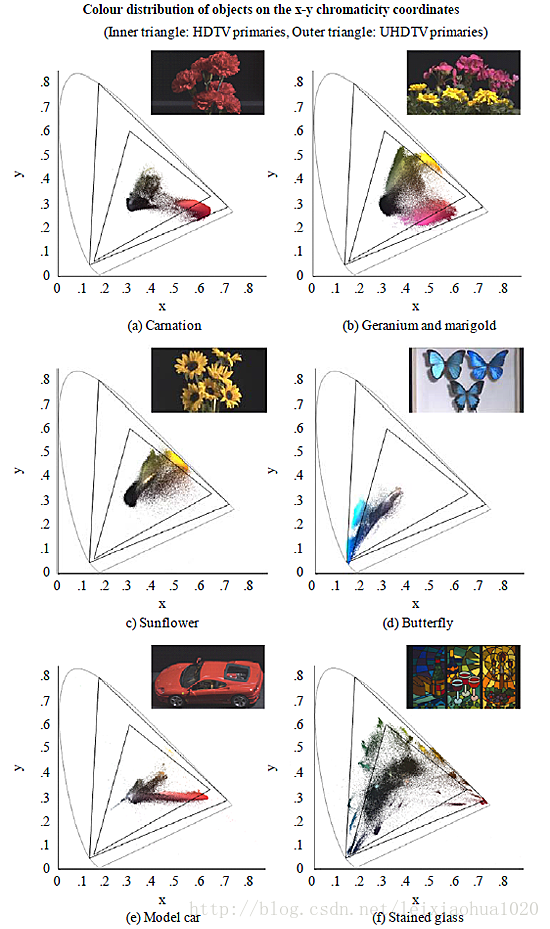

下面这张图则使用实际的例子反映出色域范围大的重要性。图中的两个黑色三角形分别标识出了BT.709（小三角形）和BT.2020（大三角形）标准中的色域。从图中可以看出，如果使用色域较小的显示设备显示图片的话，将会损失掉很多的颜色。

源代码

本示例程序包含一个输入和一个输出，实现了从输入图像格式（YUV420P）到输出图像格式（RGB24）之间的转换；同时将输入视频的分辨率从480x272拉伸为1280x720。

1. /**

2. * 最简单的基于FFmpeg的Swscale示例

3. * Simplest FFmpeg Swscale

4. *

5. * 雷霄骅 Lei Xiaohua

6. * leixiaohua1020@126.com

7. * 中国传媒大学/数字电视技术

8. * Communication University of China / Digital TV Technology

9. * http://blog.csdn.net/leixiaohua1020

10. *

11. * 本程序使用libswscale对像素数据进行缩放转换等处理。

12. * 它中实现了YUV420P格式转换为RGB24格式，

13. * 同时将分辨率从480x272拉伸为1280x720

14. * 它是最简单的libswscale的教程。

15. *

16. * This software uses libswscale to scale / convert pixels.

17. * It convert YUV420P format to RGB24 format,

18. * and changes resolution from 480x272 to 1280x720.

19. * It's the simplest tutorial about libswscale.

20. */

21.

22. #include

23.

24. #define __STDC_CONSTANT_MACROS

25.

26. #ifdef _WIN32

27. //Windows

28. extern "C"

29. {

30. #include "libswscale/swscale.h"

31. #include "libavutil/opt.h"

32. #include "libavutil/imgutils.h"

33. };

34. #else

35. //Linux...

36. #ifdef __cplusplus

37. extern "C"

38. {

39. #endif

40. #include

41. #include

42. #include

43. #ifdef __cplusplus

44. };

45. #endif

46. #endif

47.
48.

49. int main(int argc, char* argv[])

50. {

51. //Parameters

52. FILE *src_file =fopen("sintel_480x272_yuv420p.yuv", "rb");

53. const int src_w=480,src_h=272;

54. AVPixelFormat src_pixfmt=AV_PIX_FMT_YUV420P;

55.

56. int src_bpp=av_get_bits_per_pixel(av_pix_fmt_desc_get(src_pixfmt));

57.

58. FILE *dst_file = fopen("sintel_1280x720_rgb24.rgb", "wb");

59. const int dst_w=1280,dst_h=720;

60. AVPixelFormat dst_pixfmt=AV_PIX_FMT_RGB24;

61. int dst_bpp=av_get_bits_per_pixel(av_pix_fmt_desc_get(dst_pixfmt));

62.

63. //Structures

64. uint8_t *src_data[4];

65. int src_linesize[4];

66.

67. uint8_t *dst_data[4];

68. int dst_linesize[4];

69.

70. int rescale_method=SWS_BICUBIC;

71. struct SwsContext *img_convert_ctx;

72. uint8_t *temp_buffer=(uint8_t *)malloc(src_w*src_h*src_bpp/8);

73.

74. int frame_idx=0;

75. int ret=0;

76. ret= av_image_alloc(src_data, src_linesize,src_w, src_h, src_pixfmt, 1);

77. if (ret< 0) {

78. printf( "Could not allocate source image\n");

79. return -1;

80. }

81. ret = av_image_alloc(dst_data, dst_linesize,dst_w, dst_h, dst_pixfmt, 1);

82. if (ret< 0) {

83. printf( "Could not allocate destination image\n");

84. return -1;

85. }

86. //-----------------------------

87. //Init Method 1

88. img_convert_ctx =sws_alloc_context();

89. //Show AVOption

90. av_opt_show2(img_convert_ctx,stdout,AV_OPT_FLAG_VIDEO_PARAM,0);

91. //Set Value

92. av_opt_set_int(img_convert_ctx,"sws_flags",SWS_BICUBIC|SWS_PRINT_INFO,0);

93. av_opt_set_int(img_convert_ctx,"srcw",src_w,0);

94. av_opt_set_int(img_convert_ctx,"srch",src_h,0);

95. av_opt_set_int(img_convert_ctx,"src_format",src_pixfmt,0);

96. //'0' for MPEG (Y:0-235);'1' for JPEG (Y:0-255)

97. av_opt_set_int(img_convert_ctx,"src_range",1,0);

98. av_opt_set_int(img_convert_ctx,"dstw",dst_w,0);

99. av_opt_set_int(img_convert_ctx,"dsth",dst_h,0);

100. av_opt_set_int(img_convert_ctx,"dst_format",dst_pixfmt,0);

101. av_opt_set_int(img_convert_ctx,"dst_range",1,0);

102. sws_init_context(img_convert_ctx,NULL,NULL);

103.

104. //Init Method 2

105. //img_convert_ctx = sws_getContext(src_w, src_h,src_pixfmt, dst_w, dst_h, dst_pixfmt,

106. // rescale_method, NULL, NULL, NULL);

107. //-----------------------------

108. /*

109. //Colorspace

110. ret=sws_setColorspaceDetails(img_convert_ctx,sws_getCoefficients(SWS_CS_ITU601),0,

111. sws_getCoefficients(SWS_CS_ITU709),0,

112. 0, 1
