【Cocos2dx 3.3 Lua】剪裁结点ClippingNode

【ClippingNode】

1、原理

    ClippingNode（裁剪节点）可以用来对节点进行裁剪。ClippingNode是Node的子类，可以像普通节点一样放入Layer，Scene，Node中。

    主要是根据一个模板（Stencil）切割图片的节点，生成任何形状的节点显示。

    ClippingNode是利用模板遮罩来完成对Node区域裁剪的技术。

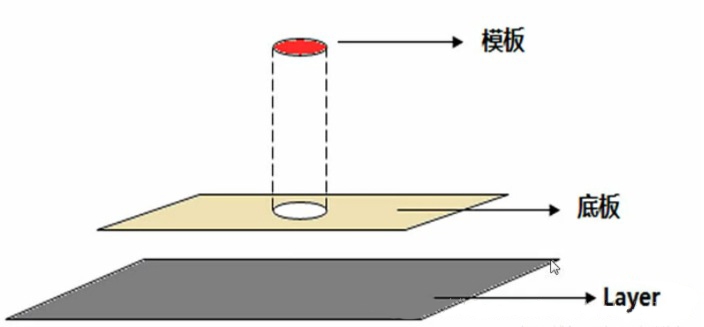

    如何理解ClippingNode的遮罩？看下图的例子吧。

2、举例说明

    > 模板（Stencil）：可以使用Layer、Node、Sprite等。

    > 底板           ：可以使用Layer、Node、Sprite等。

    > Layer层

  2.1、第一组（Layer层无背景图片）

    > 模板（Stencil）：模板为Node节点，放入5个Sprite的小球。

    > 底板           ：底板为Node节点，放入1个Sprite的ABCD图。

    > Layer层        ：无元素，背景颜色为黑色。



    > 裁剪遮罩效果示意图：



  2.2、第二组（Layer层有背景图片）

    > 模板（Stencil）：模板为Node节点，放入5个Sprite的小球。

    > 底板           ：底板为Node节点，放入1个Sprite的ABCD图。

    > Layer层        ：有一个Sprite的cocos2dx背景图片。

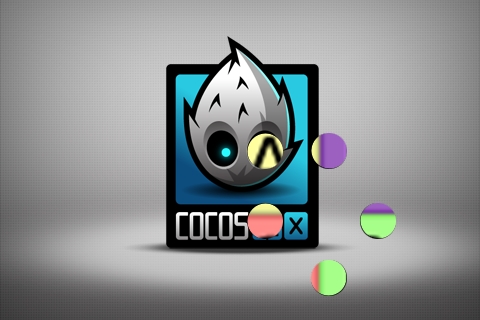

    > 裁剪遮罩效果示意图：

  2.3、分析总结

    通过ClippingNode进行裁剪遮罩，其实是这样的：

        > 将模板（Stencil）上所有元素的形状集合作为“形状模板”，其元素本身不渲染。

        > 使用“形状模板”对底板进行裁剪。

        > 显示从底板上裁剪下来的图片区域。

    总的来说：

        > 模板（Stencil）相当于是一个样板，上面有很多不同形状的"洞洞"。

        > 然后根据样板，对底板进行裁剪，"挖洞"。

        > 然后将剪下来的那些碎片，按照原来的位置进行摆放。

    其中：模板（Stencil）只是一个“形状模板”，本身的图片是不进行绘制的。

3、主要函数

    ClippingNode继承于Node类，用于节点的裁剪与遮罩。

  3.1、创建ClippingNode

    两种方式：是否使用模板（stencil）来创建。

1

2

3

4

5

6

7

//

    //创建，不含模板（stencil）

    ClippingNode* clippingNode = ClippingNode::create();

    //创建，使用模板（stencil）

    ClippingNode* clippingNode = ClippingNode::create(stencil);

//

  3.2、设置模板（Stencil）

    模板节点是Node的子类，一般常常使用DrawNode，因为它可以绘制不同形状的图形。当然也可以直接使用Node节点作为作为模板。

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

//

/**

 *     用来做裁剪的模板（stencil）节点（Node）

 *     模板（stencil）对象，默认为空（nullptr）

 **/

    Node* stencil = Node::create();    //模板stencil节点Node



    stencil->addChild(spriteBall1);    //添加小球1

    stencil->addChild(spriteBall2);    //添加小球2

    stencil->addChild(spriteBall3);    //添加小球3

    stencil->addChild(spriteBall4);    //添加小球4

    stencil->addChild(spriteBall5);    //添加小球5



    clippingNode->setStencil(stencil); //设置模板Stencil

//

  3.3、设置底板（Content）

1

2

3

4

//

    //创建ClippingNode后，使用addChild()添加的节点，即为底板内容

    clippingNode->addChild(content); //设置底板

//

  3.4、倒置显示（Inverted）

    > false ：显示被模板裁剪下来的底板内容。默认为false。

    > true  ：显示剩余部分。

1

2

3

4

5

//

    //默认为false

    //表示显示被裁剪下来的底板内容

    clippingNode->setInverted(false);

//

  3.5、alpha阈值（alphaThreshold）

    > alpha：表示像素的透明度值。

    > 只有模板（stencil）中像素的alpha值大于alpha阈值时，内容才会被绘制。

    > alpha阈值（alphaThreshold）：取值范围[0,1]。

    > 默认为 1 ，表示alpha测试默认关闭，即全部绘制。

    > 若不是1  ，表示只绘制模板中，alpha像素大于alphaThreshold的内容。

1

2

3

4

5

//

    //设置alpha透明度闸值

    //即显示模板中，alpha像素大于0.05的内容

    holesClipper->setAlphaThreshold(0.05f);

//

  具体说明：

    以下是一张40*40的图片，其中小球以外的其他区域像素为透明的（即：alpha为 0 ）。



    （1）在不设置AlphaThreshold闸值，或者setAlphaThreshold(1.0f)，的情况下：



    （2）在设置setAlphaThreshold(0.5f)，的情况下：



    （3）结论：

        > 可以发现在不设置alpha闸值时，模板绘制的区域为一个40*40的矩形。

        > 设置了alpha闸值为0.5时，透明度alpha为0的像素不被绘制，只绘制了一个小圆。

具体实例：

1、子弹穿孔

    1.1 创建子弹的ClippingNode

HoleClipping.lua

HoleClipping=class("HoleClipping",function()
    return cc.ClippingNode:create()
end)

HoleClipping.ctor=function(self)
    self:setInverted(true)
    self:setAlphaThreshold(0.5)

    self.stencil=cc.Node:create()
    self.holes=cc.Node:create()

    self:setStencil(self.stencil)
    self:addChild(self.holes)
end

--在指定点添加子弹孔
HoleClipping.addHole=function(self,point)
    self.rotate=math.random(0,1)*360    --旋转角度
    self.scale=math.random(0,1)*0.2+0.9 --缩放

    local stencil=function()
        local sprite=cc.Sprite:create("Images/hole_stencil.png")
        sprite:setPosition(point.x,point.y)
        sprite:setScale(self.scale)
        sprite:setRotation(self.rotate)
        return sprite
    end

    local content=function()
        local sprite=cc.Sprite:create("Images/hole_effect.png")
        sprite:setPosition(point.x,point.y)
        sprite:setScale(self.scale)
        sprite:setRotation(self.rotate)
        return sprite
    end

    self.holes:addChild(content())
    self.stencil:addChild(stencil())
end

--添加剪裁内容
HoleClipping.addContent=function(self,content)
    self.holes:addChild(content)
end

HoleClipping.create=function()
    local clip=HoleClipping.new()
    return clip
end

return HoleClipping

Background.lua

Background=class("Background",function()
    return cc.ClippingNode:create()
end)

Background.ctor=function(self)
    local size=cc.Director:getInstance():getWinSize()
    self:setPosition(size.width/2,size.height/2)
    self:setAnchorPoint(0.5,0.5)
    local action=cc.RotateBy:create(1,90)
    self:runAction(cc.RepeatForever:create(action))

    self:setStencil(self:block())
end

--背景图片
Background.block=function(self)
    local sprite=cc.Sprite:create()
    sprite:setTexture("Images/blocks.png")
    sprite:setScale(3)
    return sprite
end

Background.create=function()
    local sprite=Background.new()
    return sprite
end

return Background

HoleLayer.lua

Link: http://codepad.org/FZKuKRDS    [ raw code | fork ]

HoleLayer=class("HoleLayer",function()
    return cc.LayerColor:create(cc.c4b(0,60,30,255))
end)

HoleLayer.ctor=function(self)
    local function onTouchBegin(touch,event)
        if self:onTouchBegin(touch,event) then
            return true
        end
        return false
    end

    local function onTouchMoved(touch,event)
        self:onTouchMoved(touch,event)
    end

    local function onTouchEnded(touch,event)
        self:onTouchEnded(touch,event)
    end
    local listener=cc.EventListenerTouchOneByOne:create()
    listener:registerScriptHandler(onTouchBegin,cc.Handler.EVENT_TOUCH_BEGAN)
    listener:registerScriptHandler(onTouchMoved,cc.Handler.EVENT_TOUCH_MOVED)
    listener:registerScriptHandler(onTouchEnded,cc.Handler.EVENT_TOUCH_ENDED)
    local dispacher=cc.Director:getInstance():getEventDispatcher()
    dispacher:addEventListenerWithSceneGraphPriority(listener,self)

    --添加BackgrounClipping
    local node=require("sprite/clipping/Background")
    self.outerClip=node.create()

    --添加子弹HoleClip
    local hole=require("sprite/clipping/HoleClipping")
    self.holeClip=hole.create()
    self.holeClip:addContent(self.outerClip:block())

    self.outerClip:addChild(self.holeClip)
    self:addChild(self.outerClip)
end

HoleLayer.onTouchBegin=function(self,touch,event)
    cclog("")
    return true
end

HoleLayer.onTouchMoved=function(self,touch,event)

end

HoleLayer.onTouchEnded=function(self,touch,event)
    local point=touch:getLocation() --返回的是WordSpace坐标
    self.holeClip:addHole(self.holeClip:convertToNodeSpace(point))  --转换成NodeSpace

    --outerClip特效
    local action1=cc.ScaleBy:create(0.05,0.95)
    local action2=cc.ScaleTo:create(0.1,1)
    self.outerClip:runAction(cc.Sequence:create(action1,action2))
end

HoleLayer.create=function()
    local layer=HoleLayer.new()
    return layer
end

return HoleLayer

执行效果：
