Blender 利用遮罩剔除顶点

🍧效果 🥡步骤 🍦mask贴图制作

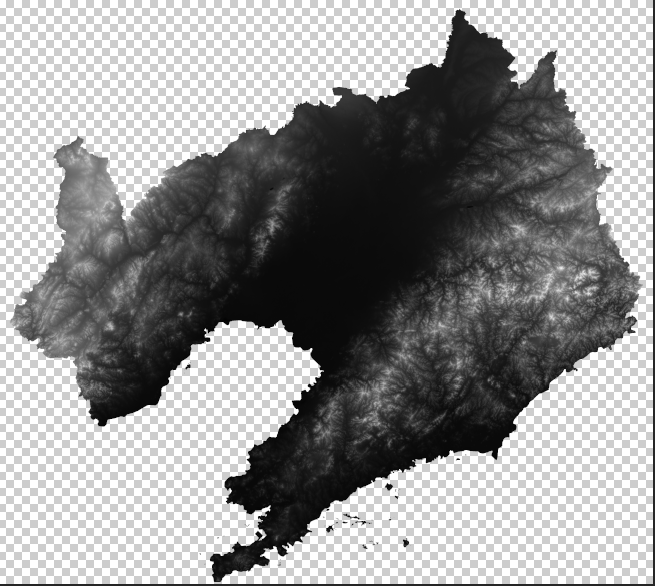

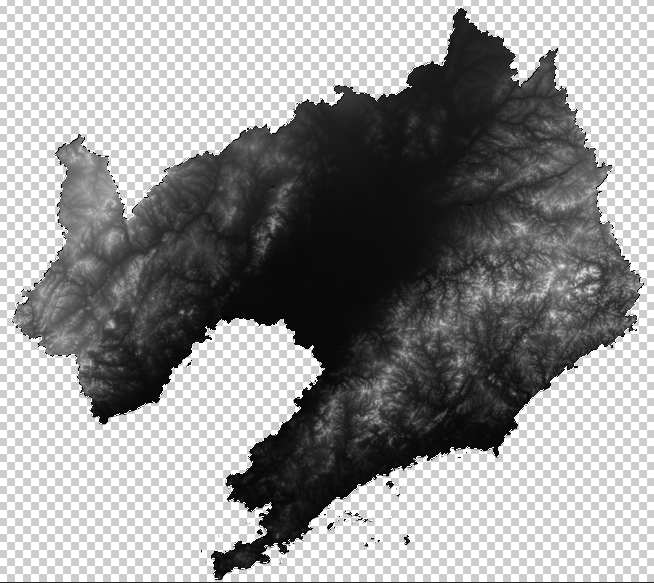

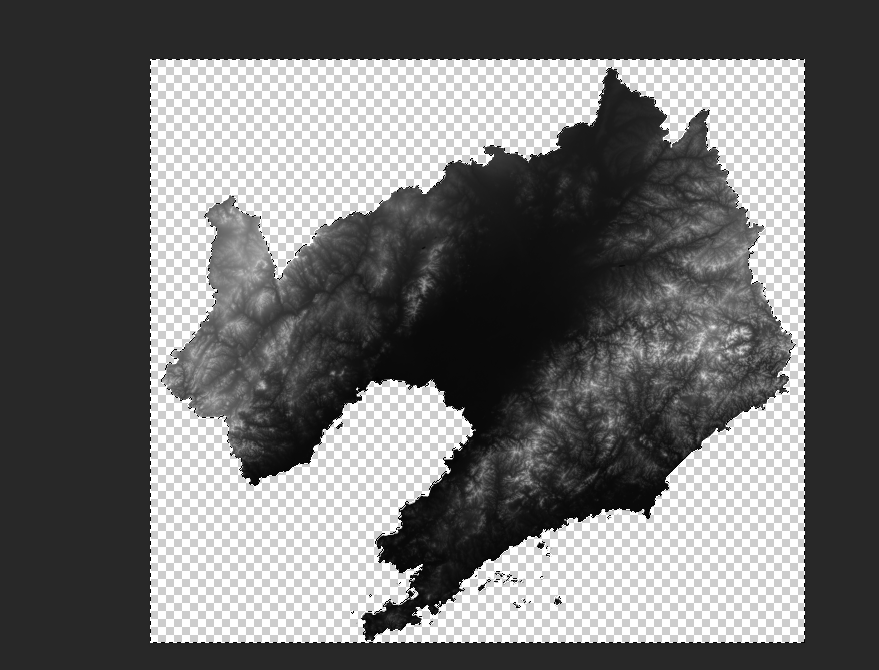

💡 本次教程参考以下贴图制作mask texture(遮罩贴图)

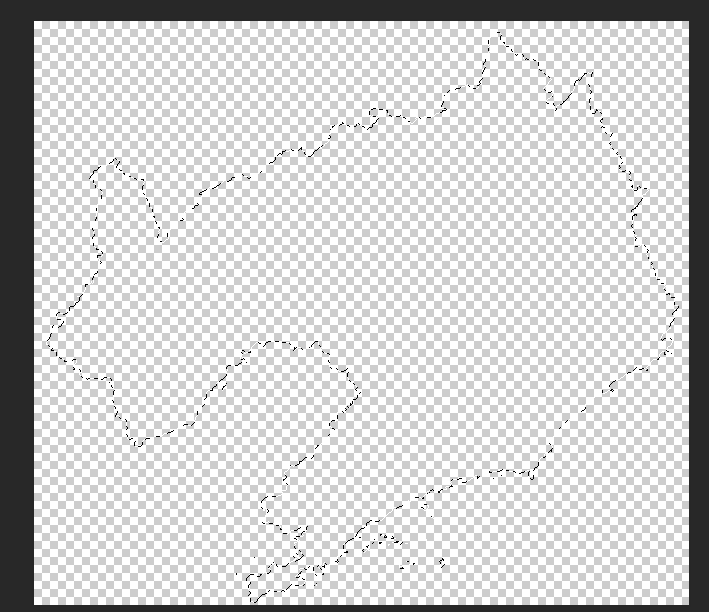

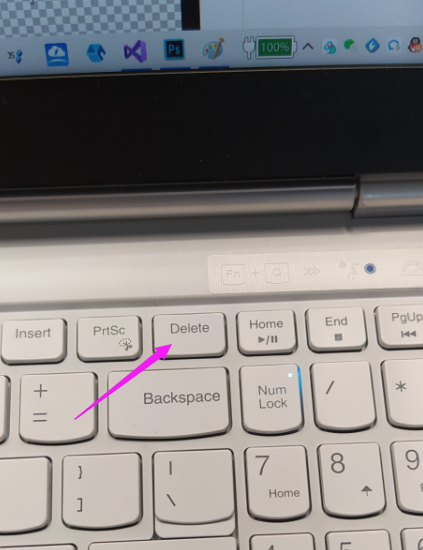

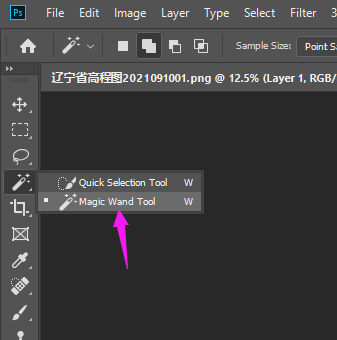

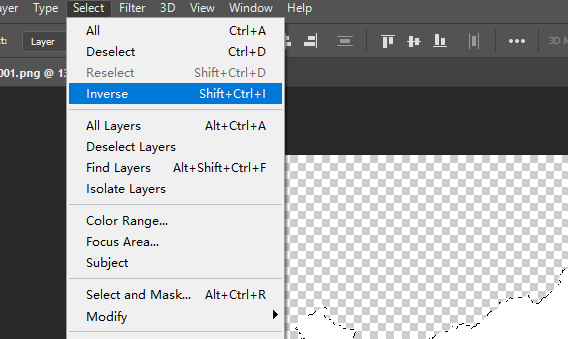

💡 选择魔棒工具 💡 选中外部区域 💡 再反选即可选中地图部分 💡 按Delete删除选区内的像素

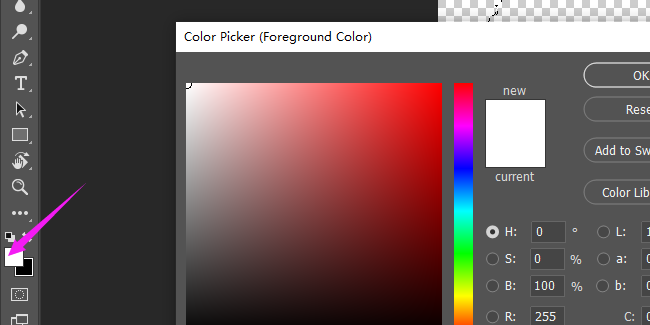

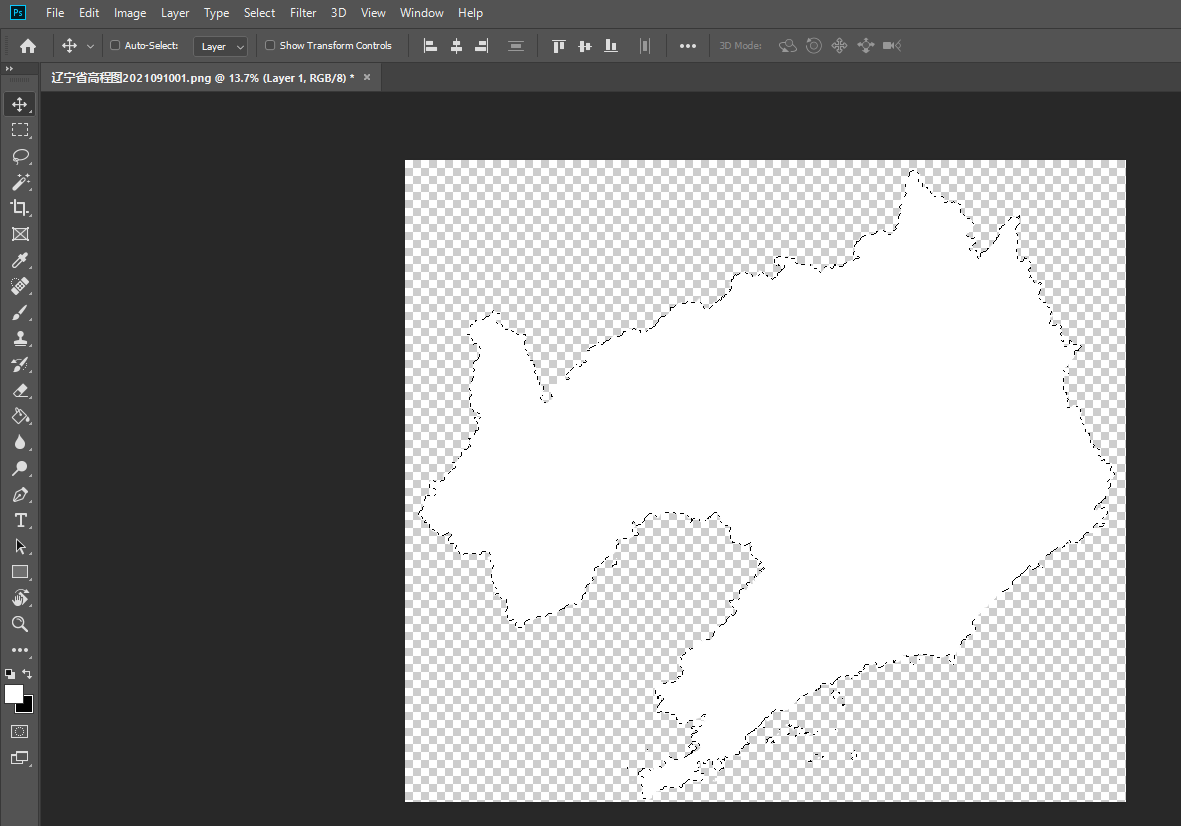

💡 设置前景色为白色,再用油漆桶填充选区

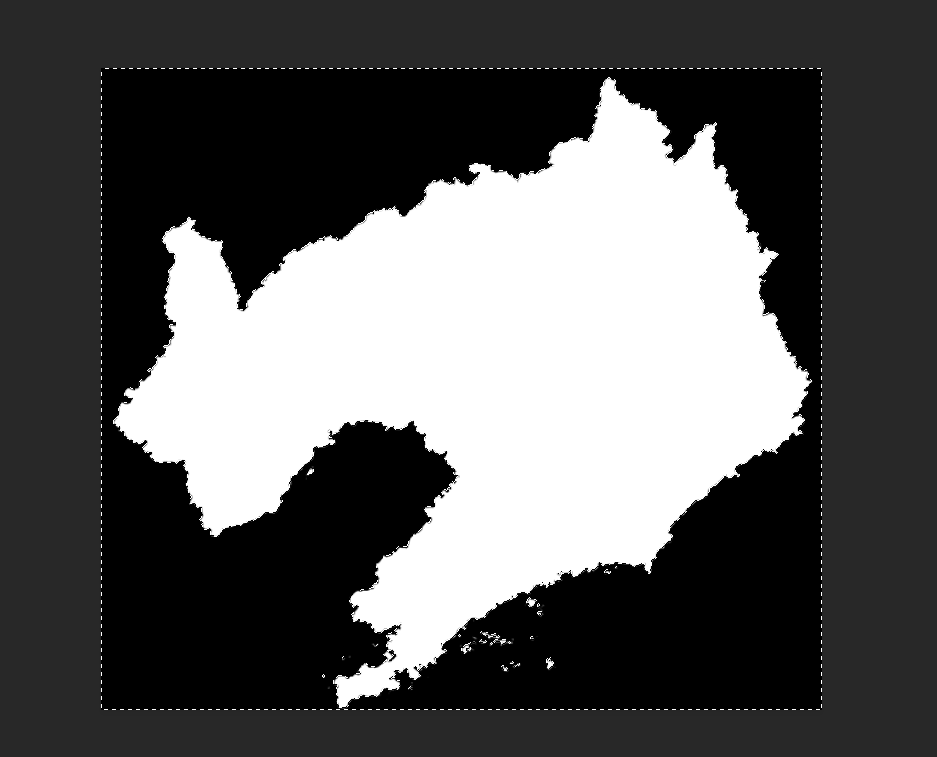

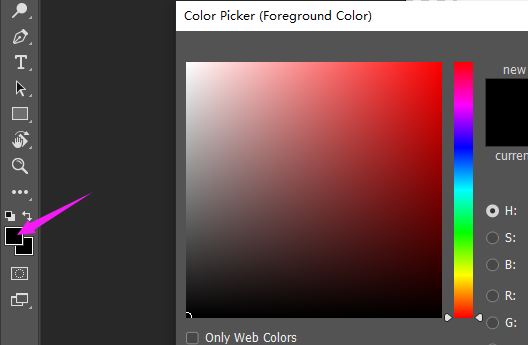

💡 再次反选选区 💡 切换前景色为黑色 💡 用油漆桶填充选区

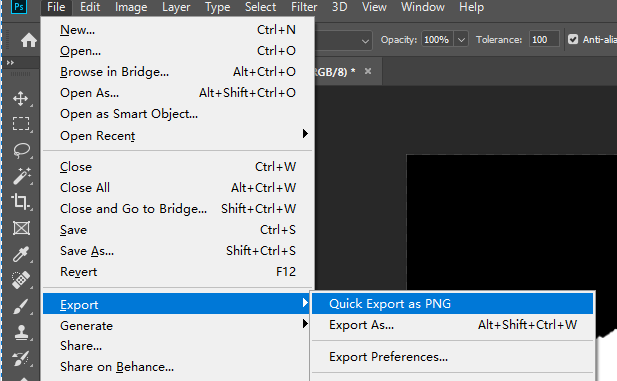

💡 导出png

🍤 添加顶点权重编辑

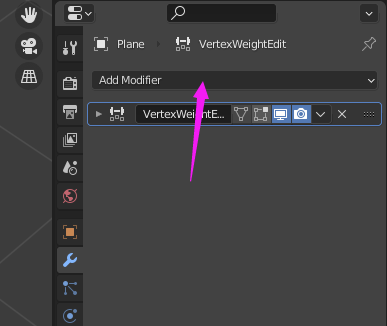

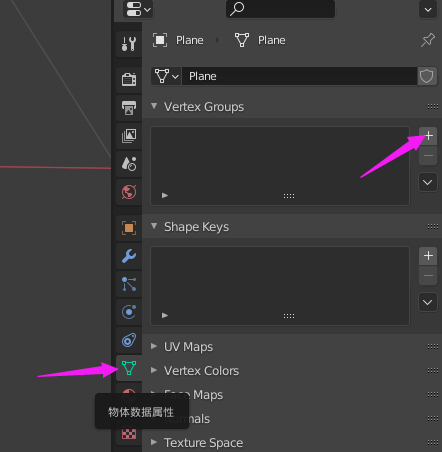

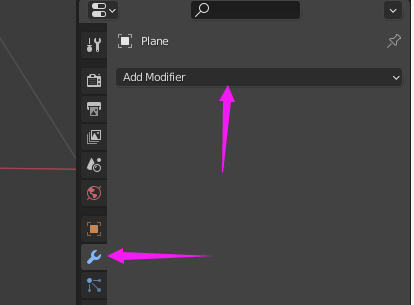

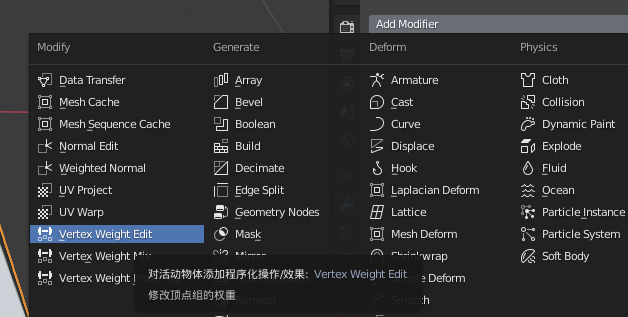

💡 物体模式选中物体,添加Vertex Weight Edit （顶点权重编辑）功能 💡 进入编辑模式新建一个顶点组

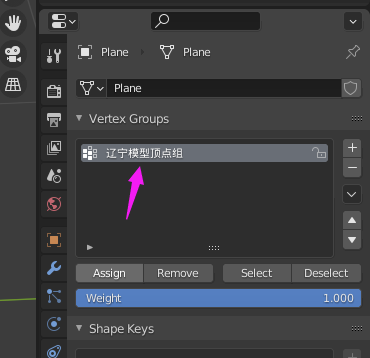

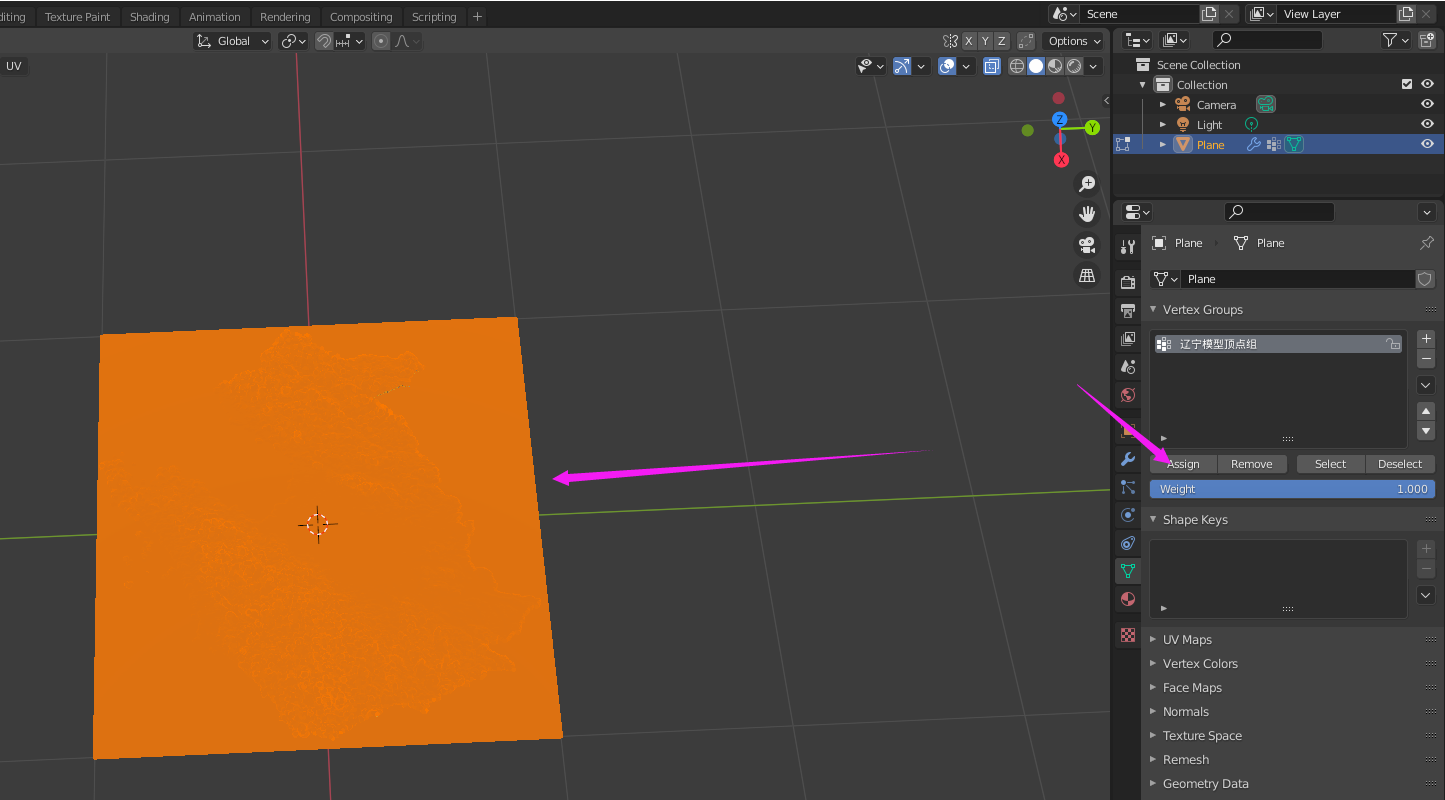

💡 全选所有顶点后点击Assign把顶点存到顶点组中

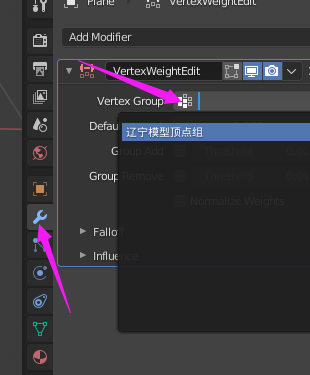

💡 为顶点权重编辑器指定顶点组，让它只对该组顶点起作用

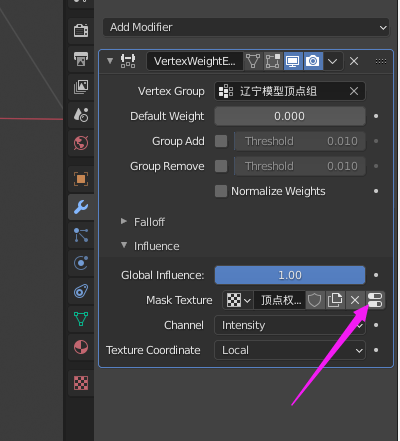

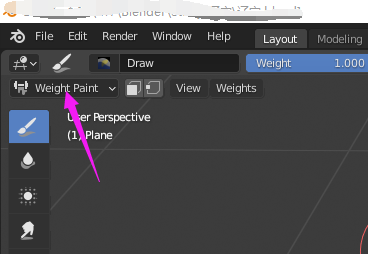

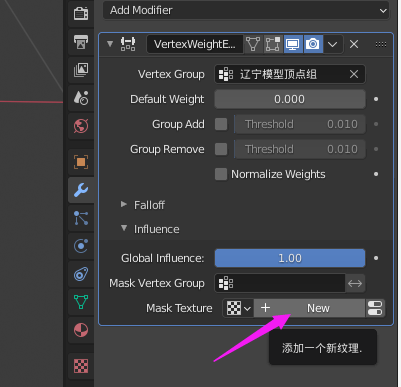

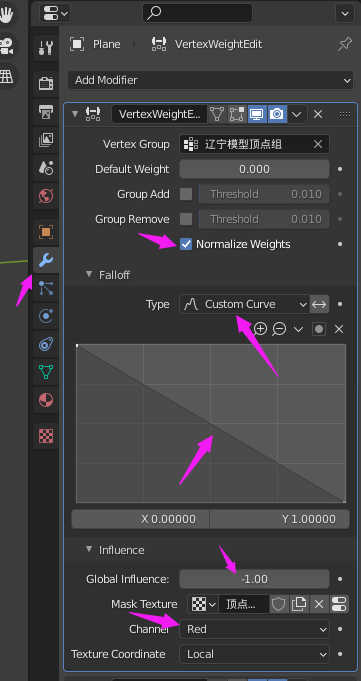

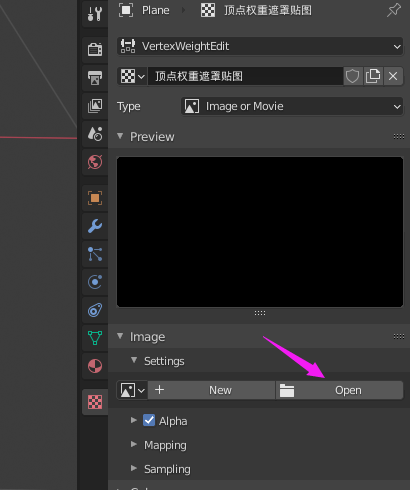

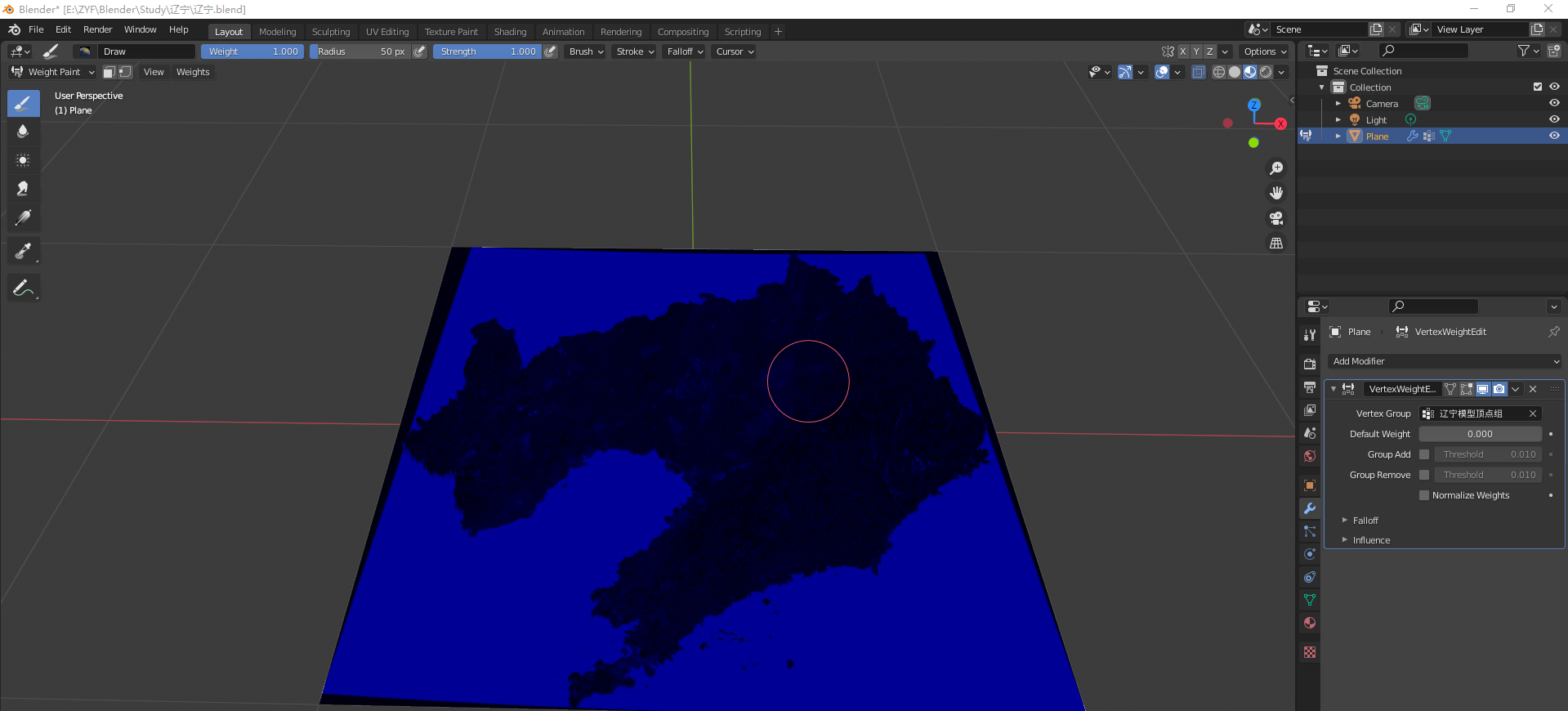

💡 切换到权重绘制界面 💡 设置顶点权重编辑中的遮罩贴图 💡 指定遮罩贴图

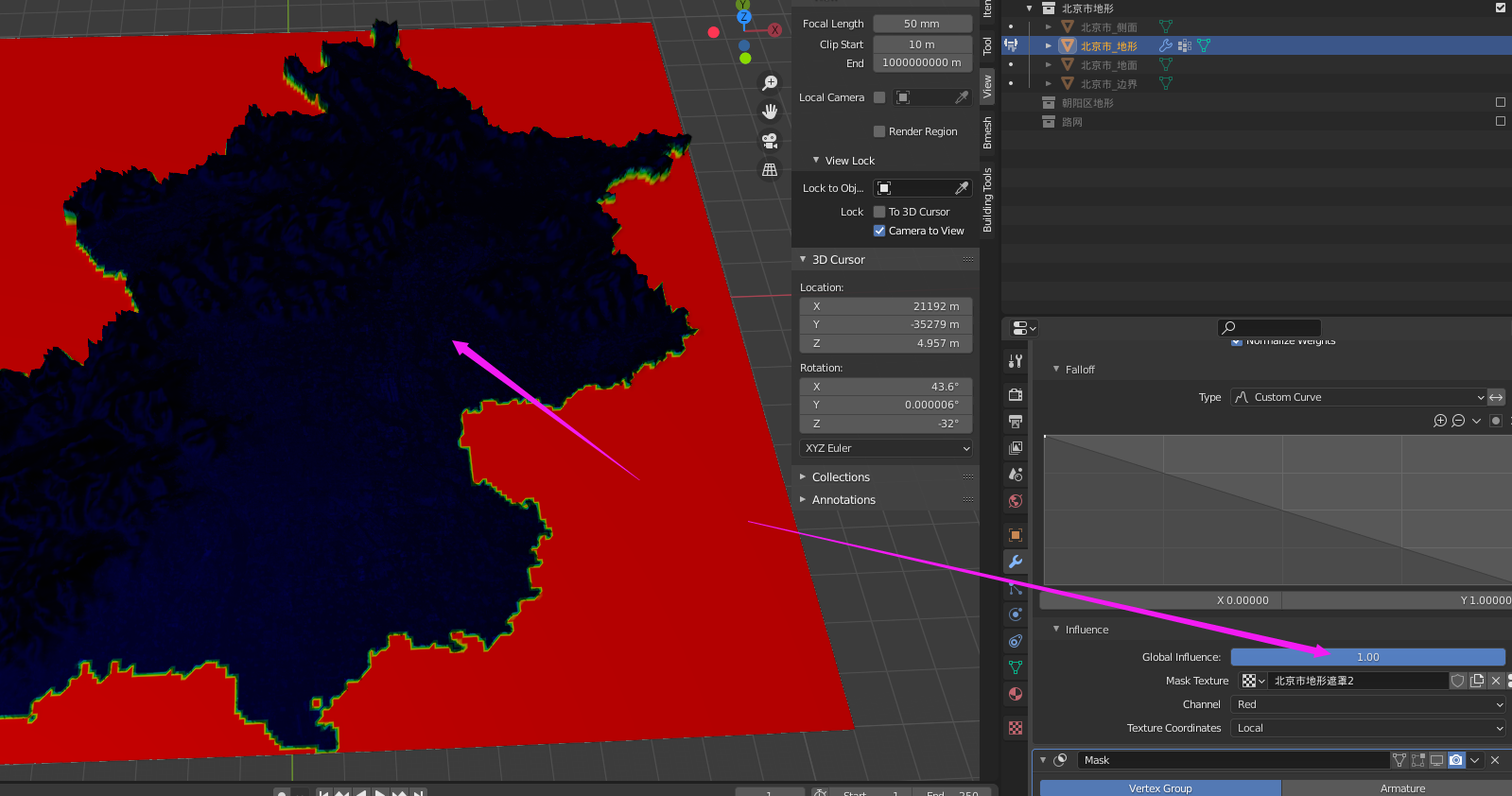

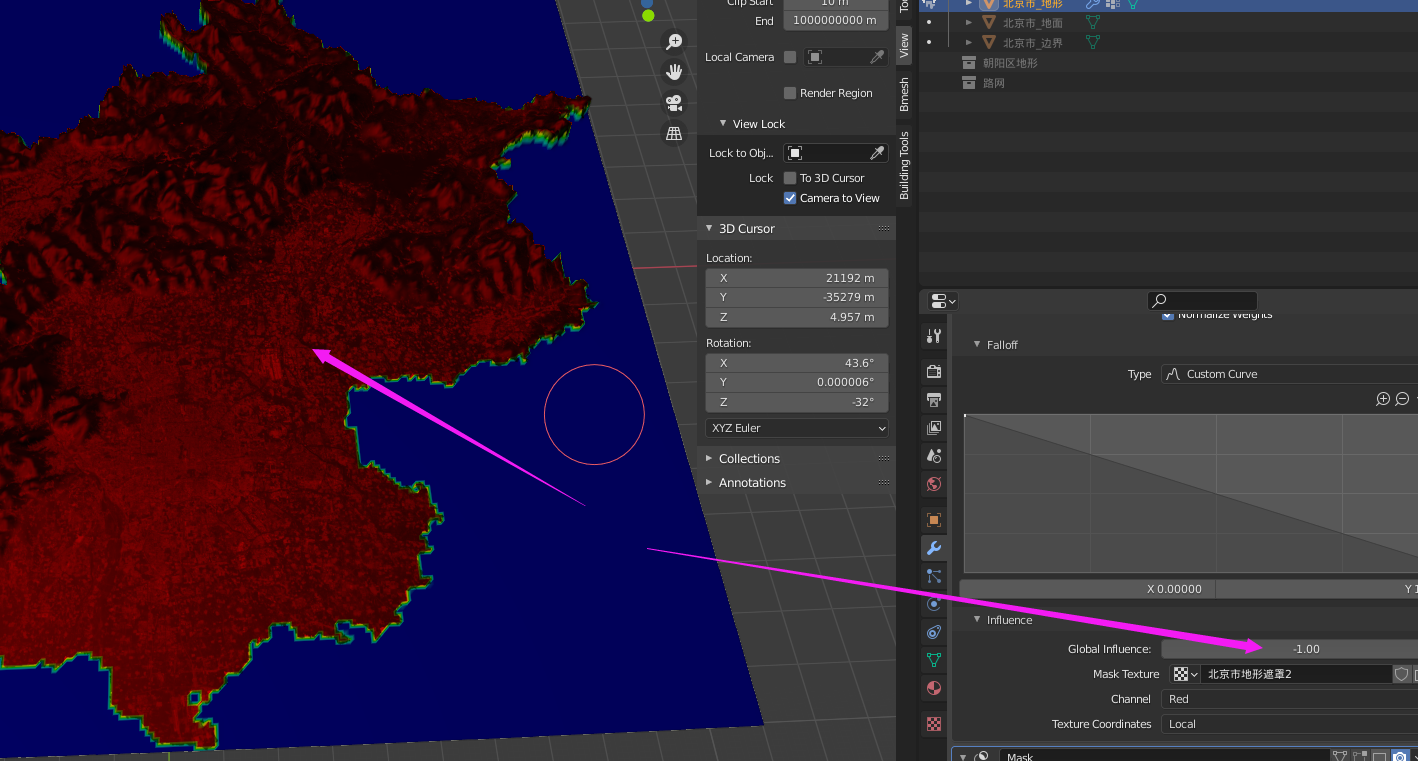

有时候可能是反的需要在Global Influence 中修改值为 -1，让想要的区域变成红色：

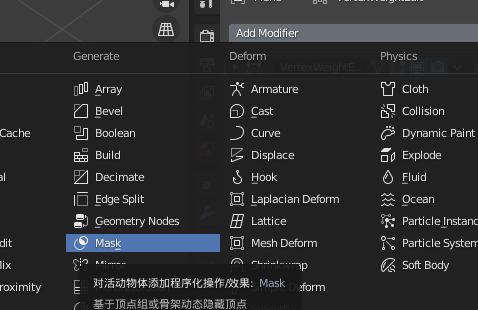

🥗添加mask

💡 返回物体模式

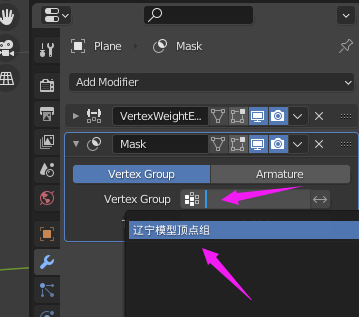

💡 指定遮罩顶点组

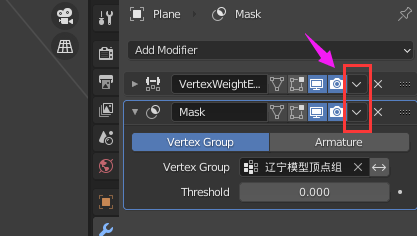

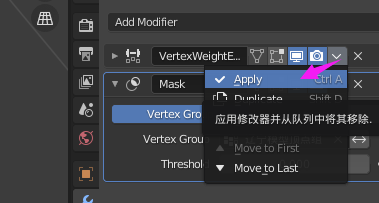

🍟应用修改

💡 应用这些修改即可

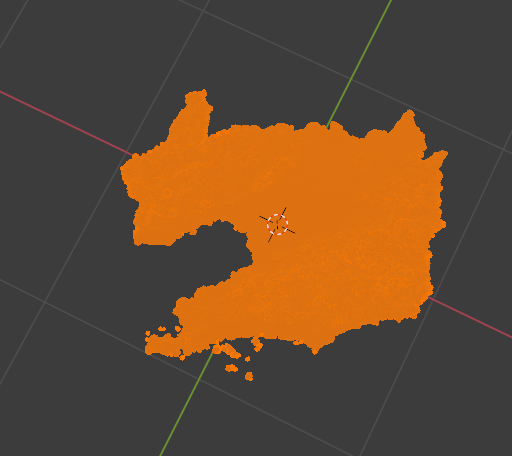

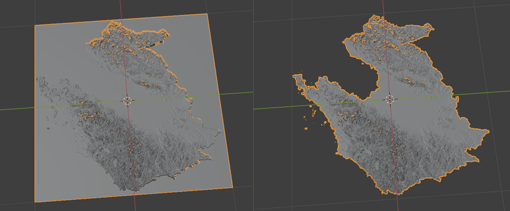

💡 进入编辑模式可以看到顶点已经没那么多了 💡 最后有些杂点可以用Bmesh Clean处理。
