亿佰特LoRaWAN入网TTN并订阅MQTT消息

• 网关配置流程见这篇文章，
• 帮助文档在这里
• 也可参见某大神写的文章
• Base64与16进制转换Base64 to Hex​​​​​​​

测试硬件：网关为E890-470LG12，LoRa节点为E78-400TBL-01​​​​​​​

一、LoRaWAN节点入网

1.注册并登录TTN账号。

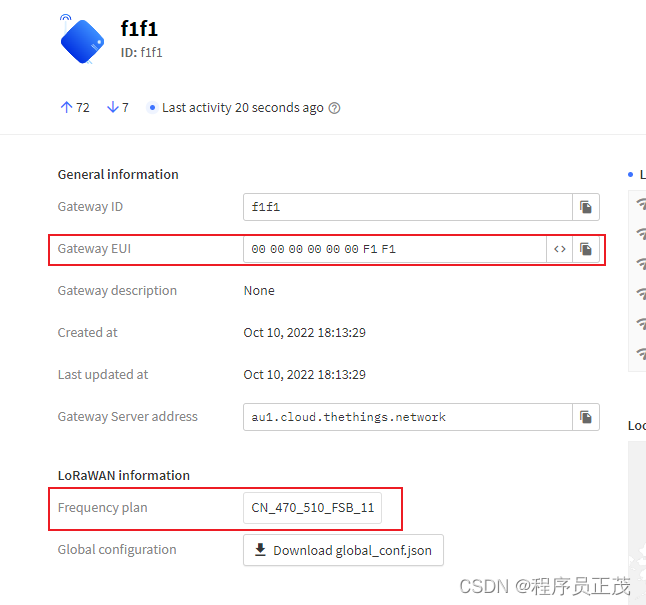

2.添加网关。Gateway EUI可自定义。

 3.切换到亿百特网关配置网页（http://192.168.10.1/）,配置网关。

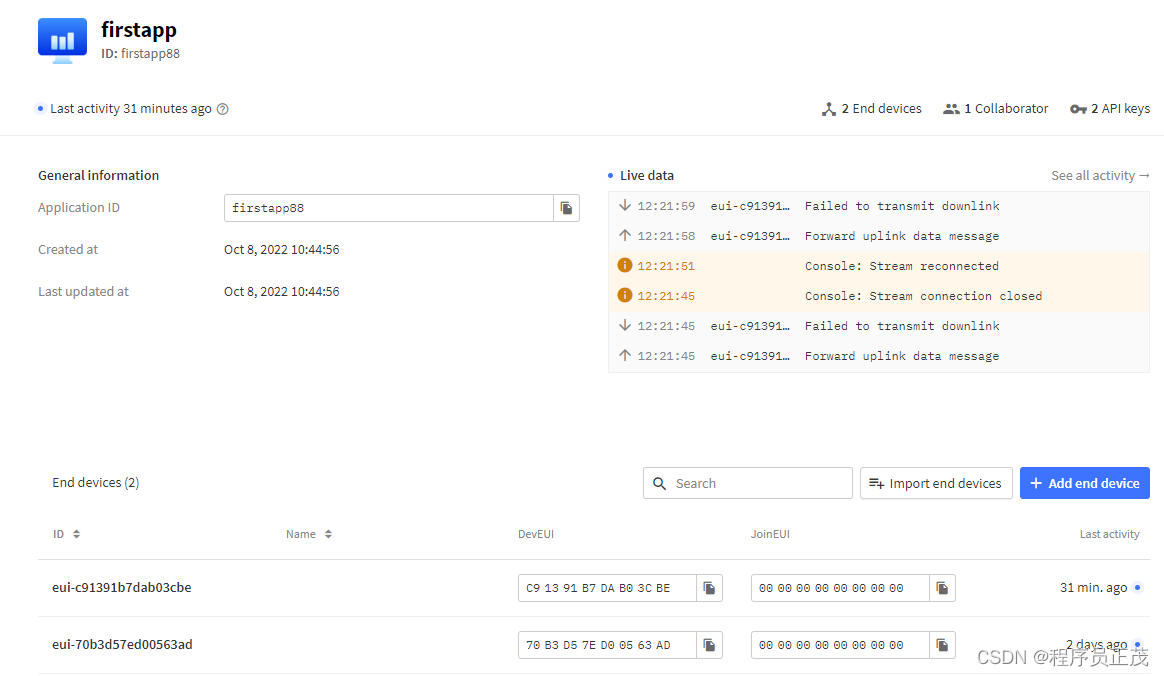

 4.切抱TTN网页，创建app，Application ID可任意取，只要不重复就行，比如firstapp88。

5.添加Device。需要添加JoinEUI（即AppEUI）、DevEUI、AppKey。勾选OTAA，可选ClassC。

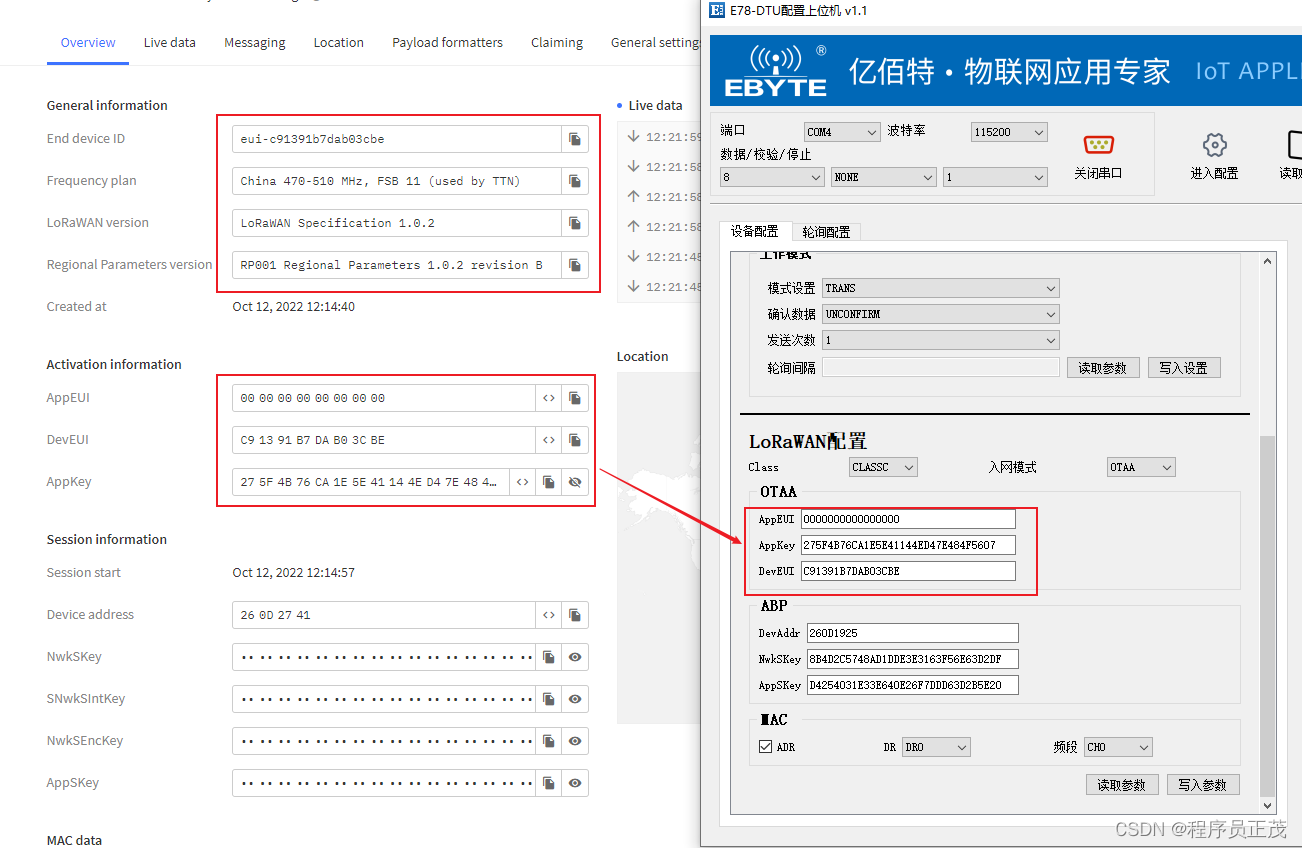

 6.添加Device成功后，切换到【E78-DTU配置上位机v1.1】，填写相关信息，点击【写入配置】。

7.运行以下命令，入网关发送消息，可以在TTN上看到设置在线了。

AT+CJOIN=1,0,10,1
AT+DTRX=1,2,6,123456



二、订阅MQTT消息

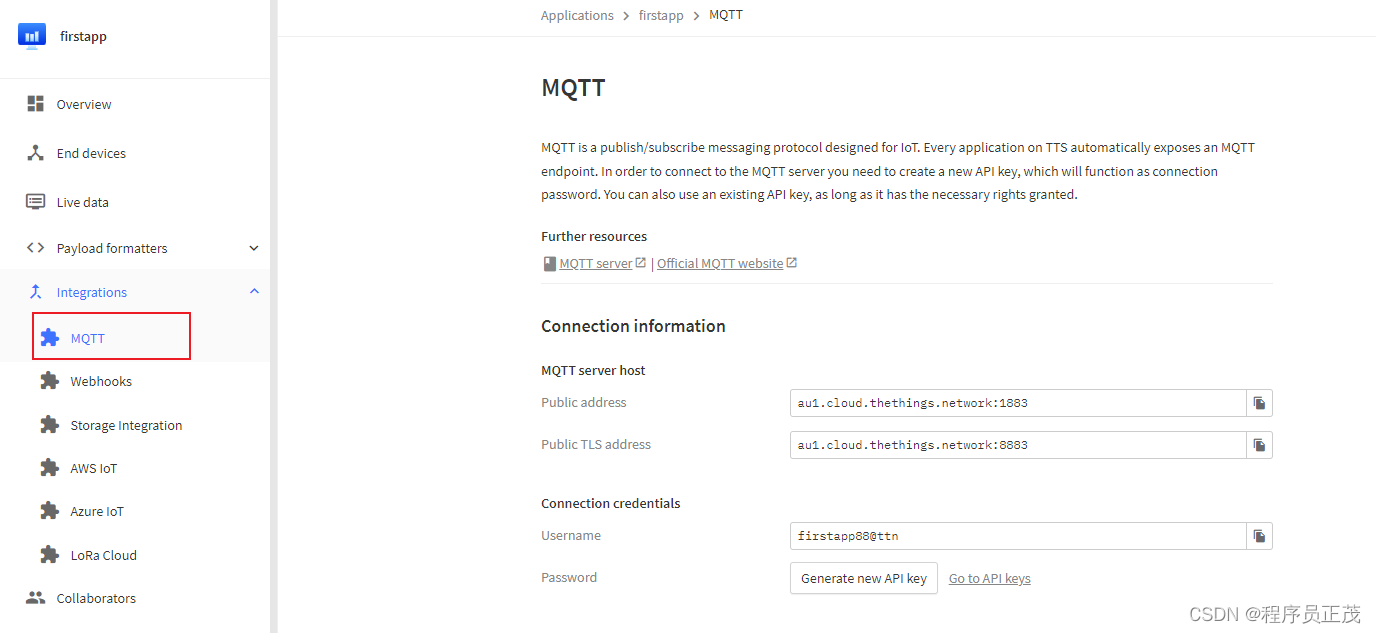

1.在TTN下，选中app,点击左侧菜单中的【Integrations】[MQTT]，可以看到MQTT的配置消息。

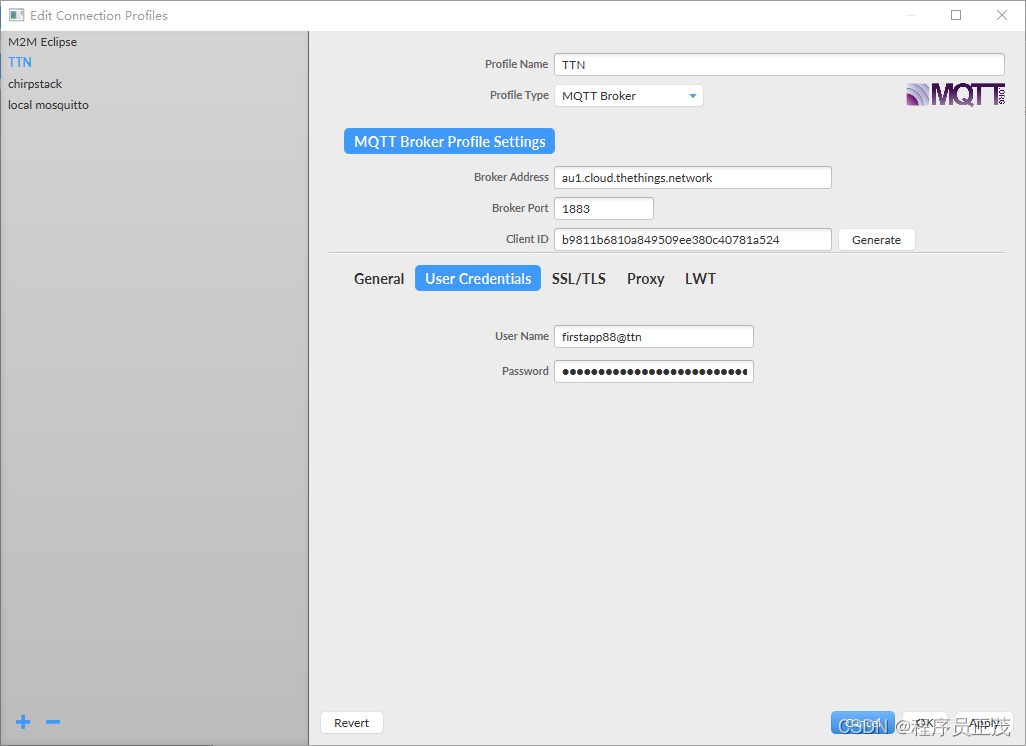

2.打开MQTT.fx，配置Broker Address和用户名密码。

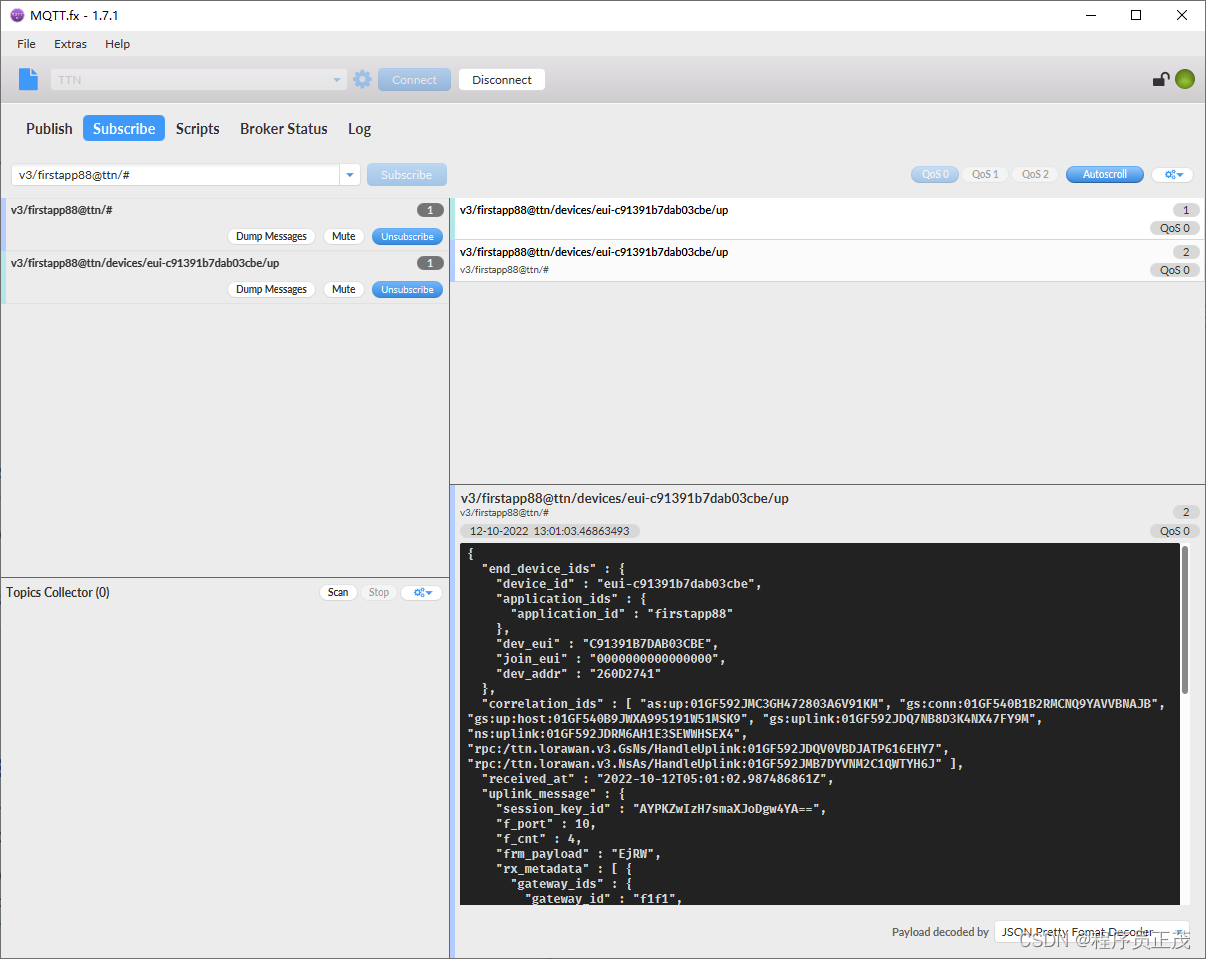

 3.点击Connect按钮，Subscribe订阅消息，帮助文档在这里。

（1）订阅所有消息（注意全部小写）：v3/{application id}@ttn/#，如v3/firstapp88@ttn/#

（2）订阅指定上行消息（注意全部小写）：v3/{application id}@ttn/devices/{device id}/up，如v3/firstapp88@ttn/devices/eui-c91391b7dab03cbe/up

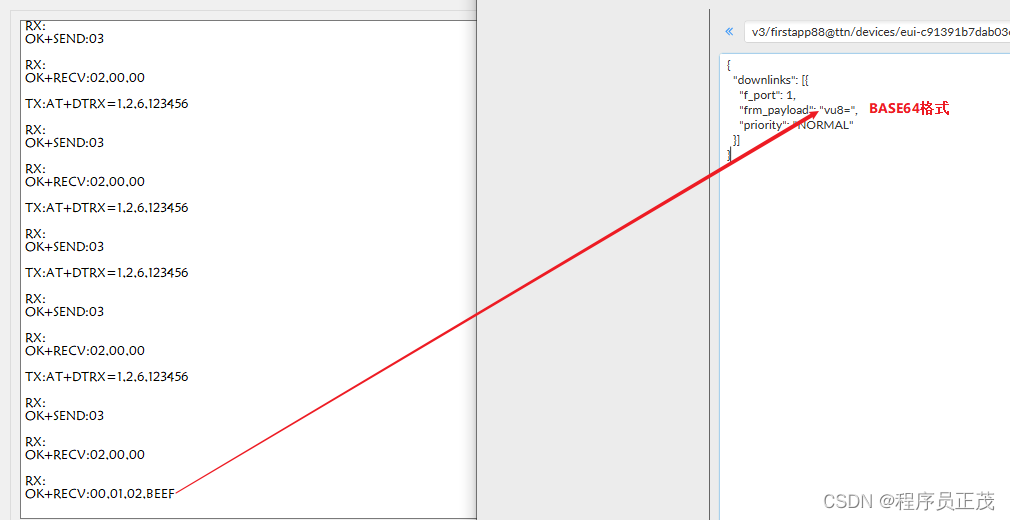

 4.发送消息v3//{application id}@ttn/devices/{device id}/down/push，比如v3/firstapp88@ttn/devices/eui-c91391b7dab03cbe/down/push

消息体为

{
  "downlinks": [{
    "f_port": 1,
    "frm_payload": "vu8=",
    "priority": "NORMAL"
  }]
}
