OpenGL - 阴影映射 - Tutorial 16 : Shadow mapping

最近在学习数学的一些基础知识，发现内容超级多，有时学累了，还是看看别的，再继续学习，效果会好一些，好了，今天就学习一下OpenGL中实现Shadow mapping的内容，翻译一篇文章。

能力有限，如有错误，欢迎指正。

原文：Tutorial 16 : Shadow mapping

（翻译到一般，不小心刷新了原文网页，然后刚好原文网站维护，一直打不开，404之类的，过了大半天，我每隔一小时刷新一下，翻译过程也是断断续续的，终于2020.04.09 18:22又可以打开了，那么继续翻译吧）

在Tutorial 15我们学习了如何创建包含静态光的lightmaps。它能生成非常好的阴影，但对于会动的对象是没用的。

Shadow map是当今（2016）用于创建动态阴影的方法。还好的是它的工作方式是非常的简单的。不好的是，想要它的效果处理好是很难的。

在此教程中，我们将介绍基础的算法知识、缺点，以及实现上的一些技巧来得到更好的效果。以前（2012）要编写实现shadow maps还是一个需要深入研究的话题，现在我们将告诉你如何实现，并根据你想要的效果进一步优化你的shadowmap。

Basic shadowmap - shadow map的基础知识

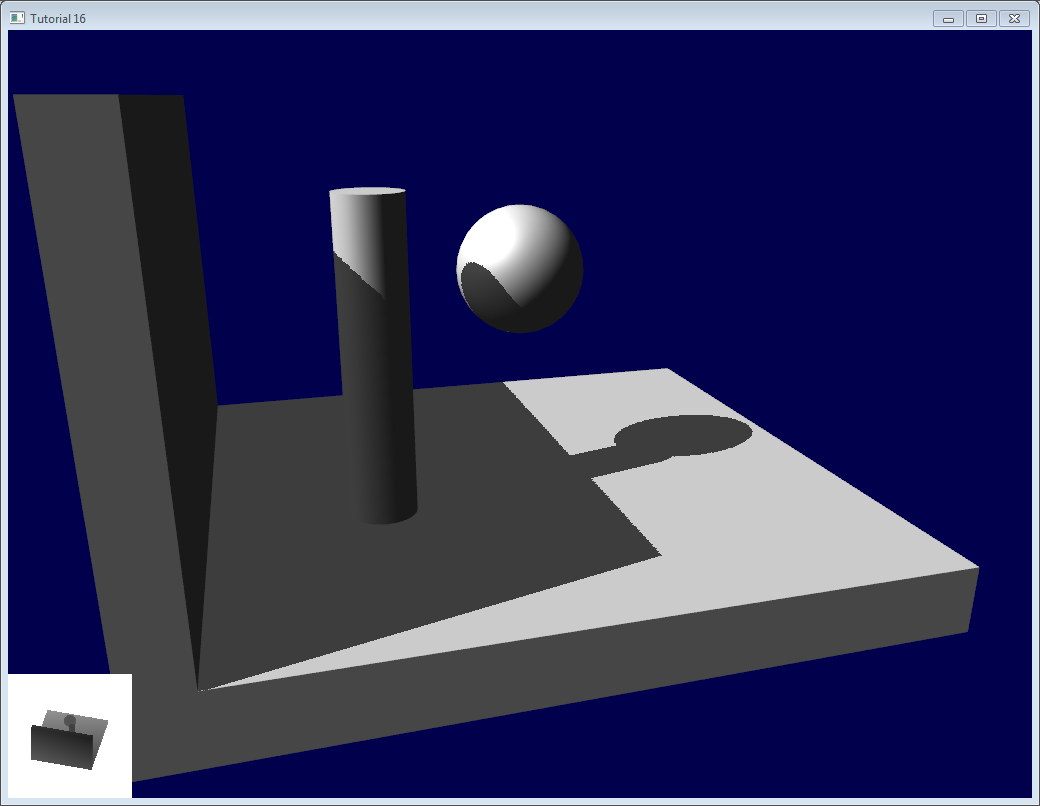

shadow map的基础算法包含两个pass。首先，在光源的视角下渲染场景。仅计算每个片段的深度。下一步是，与平常一样的渲染场景，但会多了一步去测试当前的片段是否在阴影中。

“判断在阴影”的检测是非常的简单的。如果当前的渲染片段比shadow map上对应的片段的深度距离还要远，这意味着场景中还有其他更靠近光源的对象挡住了。换句话说，就是当前的片段处于阴影中。

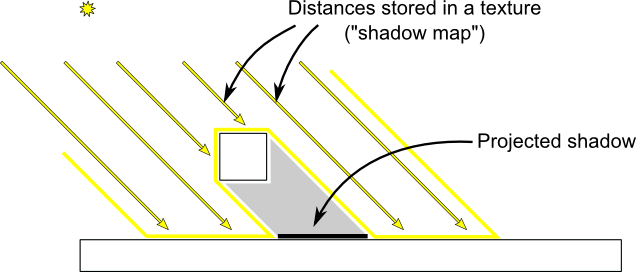

如下图，可能会帮助你理解原理：

Rendering the shadow map - 渲染shadow map

在次教程中，我们只考虑方向光 - 光源假设是非常远的，并且光的射线都假设是平行的。所以，完成shadow map的渲染是使用正交投影矩阵的。正交矩阵就像一个透视矩阵一样，但没有透视效果 - 无论对象的远近，看起来都是一样的。

Setting up the rendertarget and the MVP matrix - 设置渲染目标和MVP矩阵

在Tutorial 14你知道如何渲染场景到一张纹理，让后续的shader可以访问到。

这里我们使用1024x1024 16位的深度格式的纹理来包含shadow map纹理。16位已经够用于shadow map了。你可以随意去更改这时配置值。注意我们使用的是一个深度纹理，而不是深度渲染缓存，因为我们后续还要对它采样。

// The framebuffer, which regroups 0, 1, or more textures, and 0 or 1 depth buffer.
// 创建framebuffer帧缓存对象，并重新编组0个或1个，或是更多的纹理，与0个或1个深度缓存
 GLuint FramebufferName = 0;
 glGenFramebuffers(1, &FramebufferName);
 glBindFramebuffer(GL_FRAMEBUFFER, FramebufferName);

 // Depth texture. Slower than a depth buffer, but you can sample it later in your shader
 // 深度纹理。比深度缓存慢一些，但可以用于后续的shader来采样
 GLuint depthTexture;
 glGenTextures(1, &depthTexture);
 glBindTexture(GL_TEXTURE_2D, depthTexture);
 glTexImage2D(GL_TEXTURE_2D, 0,GL_DEPTH_COMPONENT16, 1024, 1024, 0,GL_DEPTH_COMPONENT, GL_FLOAT, 0);
 glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST);
 glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
 glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
 glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

 glFramebufferTexture(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, depthTexture, 0);

 glDrawBuffer(GL_NONE); // No color buffer is drawn to.
 // 不需要绘制颜色缓存

 // Always check that our framebuffer is ok
 // 总是需要检测framebuffer是OK的
 if(glCheckFramebufferStatus(GL_FRAMEBUFFER) != GL_FRAMEBUFFER_COMPLETE)
 return false;

MVP矩阵用于渲染场景用的，它是在光源位置的视角上计算的，如下：

• 投影矩阵(Project Matrix)是一个正交矩阵，它将包含所有的东西在一个轴对齐的盒子中，X,Y,Z轴分别是：(-10,10),(-10,10),(-10,20)的大小。这些值的设置将会让我们的整个场景总是可见的范围；这些内容在后续的章节会有进一步说明。
• 视角矩阵(View Matrix)用于旋转整个世界到相机空间，光源的方向就是的-Z（你可以重新阅读Tutorial 3）
• 世界矩阵(Model Matrix/World Matrix)根据你想要的来设置就好。

glm::vec3 lightInvDir = glm::vec3(0.5f,2,2);

 // Compute the MVP matrix from the light's point of view
 // 从光源的视角来计算MVP矩阵
 glm::mat4 depthProjectionMatrix = glm::ortho(-10,10,-10,10,-10,20);
 glm::mat4 depthViewMatrix = glm::lookAt(lightInvDir, glm::vec3(0,0,0), glm::vec3(0,1,0));
 glm::mat4 depthModelMatrix = glm::mat4(1.0);
 glm::mat4 depthMVP = depthProjectionMatrix * depthViewMatrix * depthModelMatrix;

 // Send our transformation to the currently bound shader,
 // in the "MVP" uniform
 // 给当前的绑定使用的shader设置uniform MVP
 glUniformMatrix4fv(depthMatrixID, 1, GL_FALSE, &depthMVP[0][0])

The shaders - Shader着色器

这个pass的shader非常简单。顶点着色器就只是简单的计算顶点位置到齐次坐标就好了：

#version 330 core

// Input vertex data, different for all executions of this shader.
// 输入的顶点数据，每个执行的shader都不同
layout(location = 0) in vec3 vertexPosition_modelspace;

// Values that stay constant for the whole mesh.
// 整个mesh渲染时都是保持不变的常量
uniform mat4 depthMVP;

void main(){
 gl_Position =  depthMVP * vec4(vertexPosition_modelspace,1);
}

片段着色器就更加简单：将片段的深度写入到布局限定符为0的寄存器上（例子中是我们的深度纹理中）。

#version 330 core

// Ouput data
// 输出的数据
layout(location = 0) out float fragmentdepth;

void main(){
    // Not really needed, OpenGL does it anyway
    // 其实不需要处理，OpenGL不论如何都会处理的
    fragmentdepth = gl_FragCoord.z;
}

渲染shadow map通常是比普通的渲染快两倍的，因为仅仅写入的是低精度的深度，而不是深度与颜色；处于GPU中内存带宽通常是最大的性能状态。

Result - 渲染结果

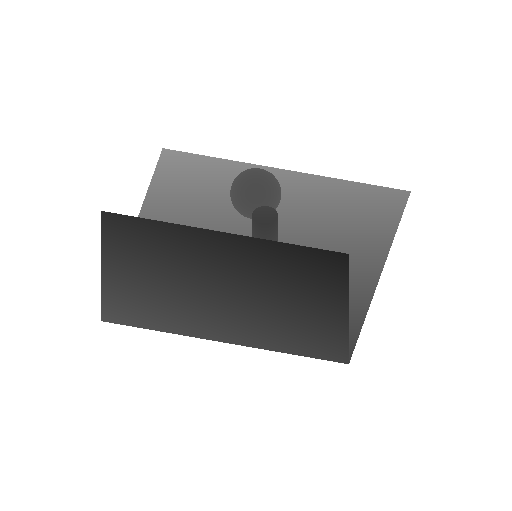

渲染结果的纹理看起来是这样的：

灰暗的颜色意味着一个很小的z值；因此，墙的右上角是比较近于相机的。相反，白色意味着z=1（在齐次坐标），就是非常远的片段。

Using the shadow map - 使用shadow map Basic shader - 简单的shader

现在我们回到shader部分。每个我们计算的片段，我都必须测试它处于shadow map纹理的“背后”与否。

为了做到这点，我们需要计算当前片段的位置处于在我们创建shadow map时的空间下的位置。所以我们需要变换一次处理：将MVP矩阵与depthMVP矩阵变换一次。

这里有一些技巧。顶点的坐标在应用depthMVP矩阵变换后我们将得到齐次坐标，它的作为值范围都在[-1,1]之间的；但是纹理的采样都范围都必须是[0,1]范围的。

就这个例子而言，一个片段要处于屏幕中间将会是(0,0)的齐次坐标；但采样纹理的中间的话，UV坐标是(0.5,0.5)。

这个调整可以修正直接渲染时得到的片段着色器中的片段坐标，但可以乘以下面的矩阵可以更高效的处理，就是简单的除以了一个2（就是矩阵对角上的系数：将[-1,1]->变化为[-0.5,0.5]）然后在平移他们（矩阵中最后的一行，将：[-0.5,0.5]->变化为[0,1]）

（译者jave.lin：如果还看不懂我就简单的描述一下：就是对应 ( ( − 1 , 1 ) × 0.5 ) + 0.5 = ( 0 , 1 ) ((-1,1)\times 0.5)+0.5=(0,1) ((−1,1)×0.5)+0.5=(0,1)，不过它是在CPU层对depthMVP中处理的，在片段着色器就不用每个片段都再执行一次这个转换了，这就是合理使用矩阵复合运算，并将这些公共部分提取到CPU层的威力）

glm::mat4 biasMatrix(
0.5, 0.0, 0.0, 0.0,
0.0, 0.5, 0.0, 0.0,
0.0, 0.0, 0.5, 0.0,
0.5, 0.5, 0.5, 1.0
);
glm::mat4 depthBiasMVP = biasMatrix*depthMVP;

现在我们可以编写顶点着色器了。他还是和我们之前的一样，但我们将有2个输出数据而不是1个了：

• gl_Position 是顶点坐标处于camera下的坐标。
• ShadowCoord 是顶点坐标处于light space下的坐标（光源空间下）

// Output position of the vertex, in clip space : MVP * position
// 输出顶点的坐标，在clip space下：MVP * position
gl_Position =  MVP * vec4(vertexPosition_modelspace,1);

// Same, but with the light's view matrix
// 同样的，但这是光源视角矩阵下的
ShadowCoord = DepthBiasMVP * vec4(vertexPosition_modelspace,1);

片段着色器是非常简单的：

• texture(shadowMap, ShadowCoord.xy).z 是光源与最近的深度遮挡对象的距离。
• ShadowCoord.z 是光源与当前渲染片段的距离。

所以，如果当前渲染的片段比shadowmap中深度遮挡对象的距离值大的话，就意味着处于阴影中（或是说：有其他的对象比当前渲染的对象更加靠近与光源）：

float visibility = 1.0;
if ( texture( shadowMap, ShadowCoord.xy ).z   仅绘制背面三角

而正常的渲染场景时（剔除背面）

glCullFace(GL_BACK); // Cull back-facing triangles -> draw only front-facing triangles
// 剔除背面三角 -> 仅绘制正面三角

这种方式的话，就需要用到bias。

Peter Panning - 彼得·潘宁

(译者jave.lin：为何叫：Peter Panning，就是小时候看的：《小飞侠》国外卡通片的主角名字，下面会讲到，就是一个术语 )

现在没有阴影粉刺了，但在地板仍然还是有一些错误的着色，导致墙体像是漂浮起来似的（因此术语叫：“Peter Panning”《小飞侠》国外卡通片的主角名字）。实际上，添加了bias偏移后会让结果更糟糕。 这个问题非常容易修复：避免太薄的几何体。这有两个优点：

• 第一：解决了 Peter Panning的问题：几何体厚度比你的bias大，就好了。
• 第二：你可以开回剔除背面来渲染lightmap（或是叫shadowmap），因为现在，有另一个面向光源的多边形了，这个多边形就可以挡住另一面，这就不需要开启背面剔除来渲染了。

（我不知道是我对原文这两点的翻译理解有误，还是这两点的描述本身是很有问题的：第一点，bias是为了处理一个应该全亮的表面出现了acne粉刺的问题，而不是为了解决墙体与地板的看似腾空的问题。第二点，使用剔除正面的方式来绘制shadow map，就可以不使用bias的方式来偏移当前绘制的片段深度来消除acne，因为绘制几何体的背面来写入shadow map后，shadow map的深度值通常就会比正面的表面要大，只要几何体的厚度比分辨率导致失真的深度差大的话，就可以不使用bias来偏移了。）

缺点是，你需要绘制更多的三角形了

Aliasing - 锯齿

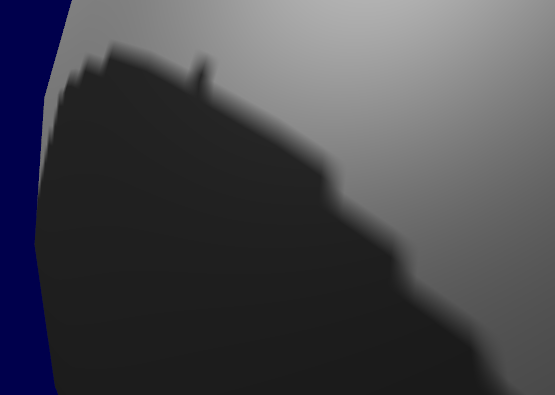

前面用过了两个技巧，但现在我们还是注意到阴影的边界有锯齿。话句话说，就是一个像素是白色的，然后旁边的另一个是黑色的，它们之间没有平滑过渡。

PCF - 靠近边缘百分比滤波

（全称是：Percentage Closer Filter） 最简单改进的方式就是调整shadowmap的采样器sampler2DShadow。然后当你每次对shadowmap进行采样时，其实硬件会采样到附近的纹素，然后比较它们数据，最后使用bilinear滤波后返回[0,1]之间的浮点数。

例如，0.5意味着采样了2个是在阴影里的，和2个是在光照里的。

注意这与depth map中的单采样不同！比较总是范围true或false；PCF返回的是4个"true or false"的插值。 如你所看到的，阴影的边界平滑了，但还是能看到shadowmap中的纹素块。

Poisson Sampling - 泊松采样

一个简单方式来处理就是采样N次shadowmap，而不是采样一次。使用PCF滤波组合，这将会得到很好的结果，就算是少量的N次。这里的代码是采样4次：

for (int i=0;i
