二.RocketMQ极简入门-RocketMQ的工作原理

前言

本篇文章我们来一起来探讨一下RocketMQ的工作原理和一些核心概念，参考：RocketMQ开发官方文档： https://github.com/apache/rocketmq/blob/master/docs/cn/RocketMQ_Example.md

RocketMQ的架构

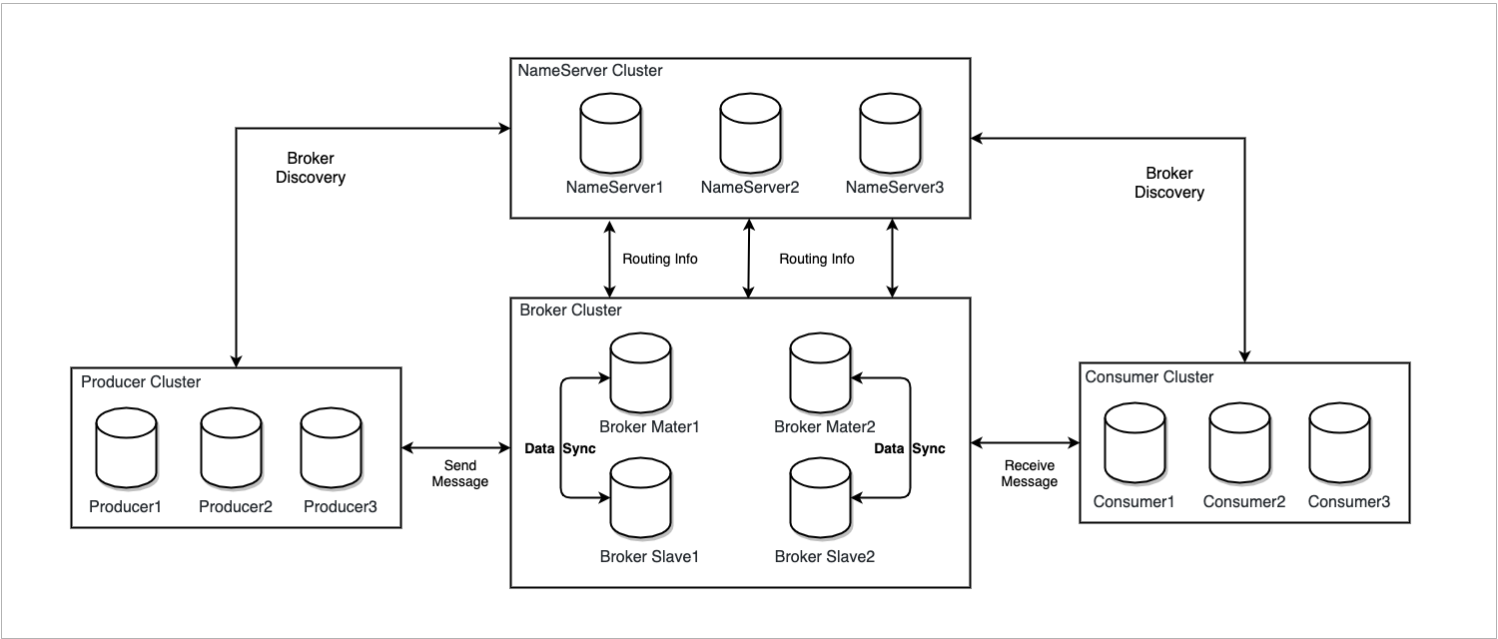

RocketMQ的集群架构如下(图片来源于官网) RocketMQ架构上主要分为四部分，如上图所示

Producer

消息发布的角色，支持分布式集群方式部署。Producer通过MQ的负载均衡模块选择相应的Broker集 群队列进行消息投递，投递的过程支持快速失败并且低延迟。

Consumer

消息消费的角色，支持分布式集群方式部署。支持以push推，pull拉两种模式对消息进行消费。同时 也支持集群方式和广播方式的消费，它提供实时消息订阅机制，可以满足大多数用户的需求。

Broker

Broker主要负责消息的存储、投递和查询以及服务高可用保证。

NameServer

NameServer是一个Broker与Topic路由的注册中心支持Broker的动态注册与发现主要包括两个功能

• Broker管理，NameServer接受Broker集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查Broker是否还存活。

• 路由信息管理：每个NameServer将保存关于Broker集群的整个路由信息和用于客户端查询的队列信息。然后Producer和Conumser通过NameServer就可以知道整个Broker集群的路由信息，从而进行消息的投递和消费

RocketMQ的工作流程

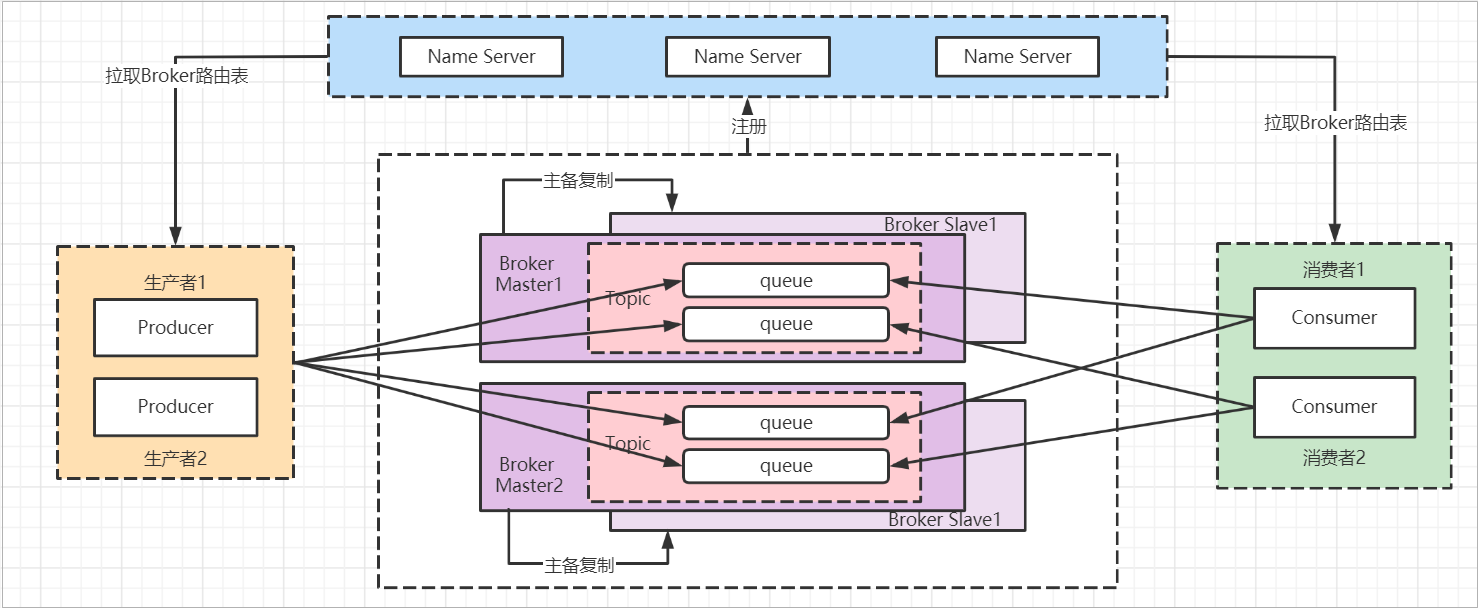

下面是一个更为详细的MQ架构图：

RocketMQ 网络部署特点

为了增强Broker性能与吞吐量，Broker一般都是以集群形式出现的。各集群节点中可能存放着相同Topic的不同Queue。

不过，这里有个问题，如果某Broker节点宕机，如何保证数据不丢失呢？其解决方案是，将每个Broker集群节点进行横向扩展，即将Broker节点再建为一个HA集群，解决单点问题。

Broker节点集群是一个主从集群，即集群中具有Master与Slave两种角色。Master负责处理读写操作请求，Slave负责对Master中的数据进行备份。当Master挂掉了，Slave则会自动切换为Master去工作。所以这个Broker集群是主备集群。Consumer既可以从Master订阅消息，也可以从Slave订阅消息

一个Master可以包含多个Slave，但一个Slave只能隶属于一个Master。 Maste与Slave 的对应关系是通过指定相同的BrokerName、不同的BrokerId 来确定的。BrokerId为0表示Master非0表示Slave。每个Broker与NameServer集群中的所有节点建立长连接，定时注册Topic信息到所有NameServer。

RocketMQ工作流程

1. 启动NameServer，NameServer起来后监听端口，等待Broker、Producer、Consumer连上来，相当于一个路由控制中心。

2. Broker启动，跟所有的NameServer保持长连接，定时发送心跳包。心跳包中包含当前Broker信息(IP+端口等)以及存储所有Topic信息。注册成功后，NameServer集群中就有Topic跟Broker的映射关系。

3. 收发消息前，先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，也可以在发送消息时自动创建Topic。

4. Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获取当前发送的Topic存在哪些Broker上，轮询从队列列表中选择一个队列，然后与队列所在的Broker建立长连接从而向Broker发消息。

5. Consumer跟Producer类似，跟其中一台NameServer建立长连接，获取当前订阅Topic存在哪些Broker上，然后直接跟Broker建立连接通道，开始消费消息

MQ核心概念 Producer 生产者

RocketMQ提供多种发送方式，同步发送、异步发送、顺序发送、单向发送。同步和异步方式均需要Broker返回确认信息，单向发送不需要。

RocketMQ中的消息生产者都是以生产者组（Producer Group）的形式出现的。生产者组是同一类生产 者的集合，这类Producer发送相同Topic类型的消息。一个生产者组可以同时发送多个主题的消息，

Producer会使用一定的算法选择把消息发送到哪个master的某个queue中。

Consumer 消费者

Consumer 支持两种消费形式：拉取式消费、推动式消费。（主动，被动），RocketMQ中的消息消费者都是以消费者组（Consumer Group）的形式出现的。消费者组是同一类消费者的集合，这类Consumer消费的是同一个Topic类型的消息，不同的 Consumer Group可以消费同一个Topic。

一个Consumer Group内的Consumer可以消费多个Topic的消息。

[注意] 一个Queue是不能被同一个ConsumerGroup中的多个Consumer消费的，这样做的目的是减少资源竞争提升整体性能。

Topic 消息主题

Topic表示一类消息的集合，每个topic主题包含若干条message消息，每条message消息只能属于一个topic主题，Topic是RocketMQ进行消息订阅的基本单位。

Message

消息是指，消息系统所传输信息的物理载体，生产和消费数据的最小单位，每条消息必须属于一个主 题。

Tag标签

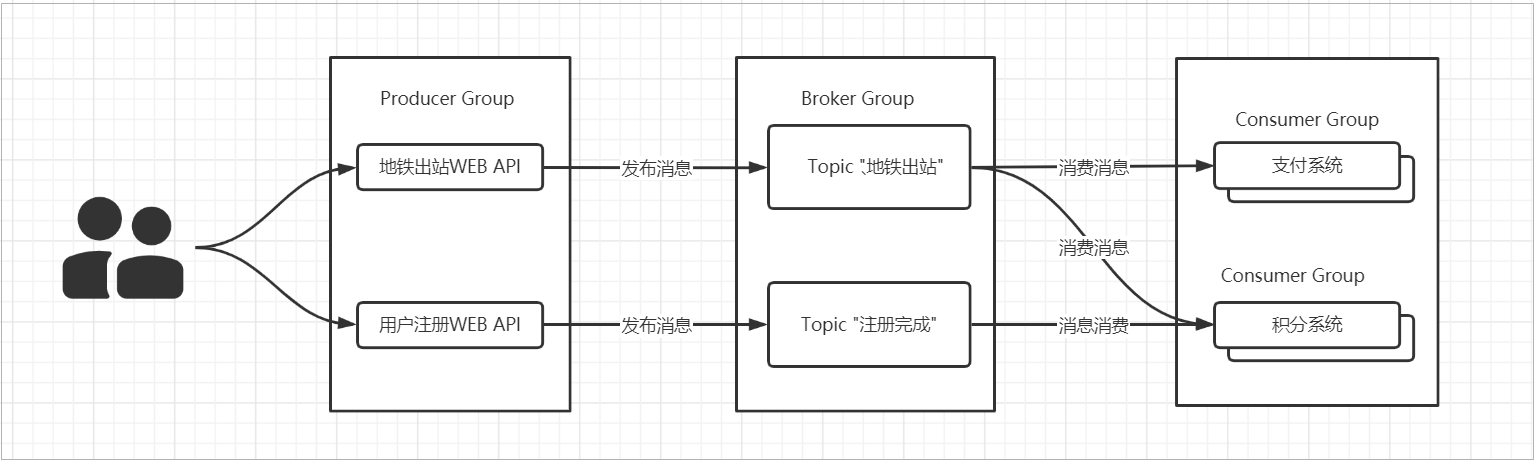

为消息设置的标志，用于同一主题下区分不同类型的消息。来自同一业务单元的消息，可以根据不同业务目的在同一主题下设置不同标签。标签能够有效地保持代码的清晰度和连贯性，并优化RocketMQ提供的查询系统。消费者可以根据Tag实现对不同子主题的不同消费逻辑，实现更好的扩展性。Topic是消息的一级分类，Tag是消息的二级分类

MessageQueue

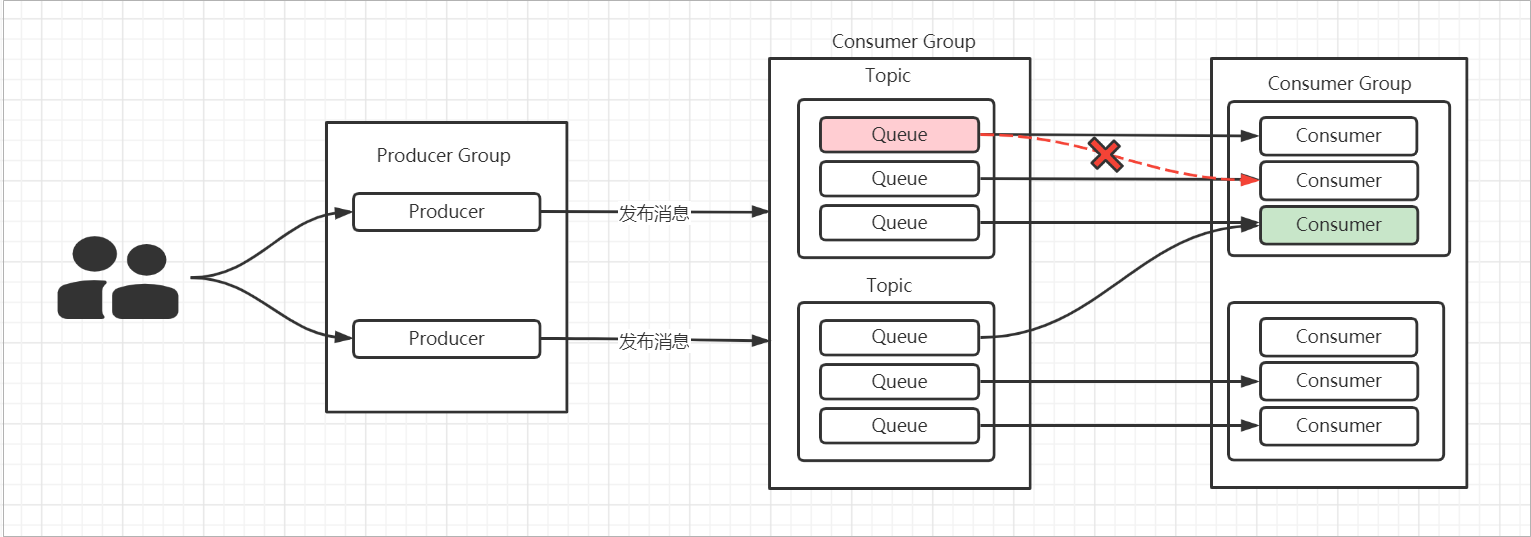

一个Topic中可以包含多个Queue，一 个Topic的Queue也被称为一个Topic中消息的分区（Partition）。 在一个Consumer Group内，一个Queue最多只能分配给一个Consumer，一个Cosumer可以分配得到多个Queue。这样的分配规则，每个Queue只有一个消费者，可以避免消费过程中的多线程处理和资源锁定，有效提高各Consumer消费的并行度和处理效率。

消费者组中Consumer的数量应该小于等于订阅Topic的Queue数量。如果超出Queue数量，则多出的 Consumer将不能消费消息。如果一个Consmer挂了，该Consumer Group中的其它Consumer可以接着消费原Consumer消费的Queue。 【注意】 一个Topic可以对应多个消费者 ，一个Queue只能对应一个组中的一个消费者。 【注意】为了防止消息紊乱，一个Consumer Group 中的Consumer都是订阅相同Topic下的Queue。

读写队列

Queue分为 写队列 和 读队列 ，默认创建数量是都是4 ，这个读写队列是从逻辑上进行划分在物理上读/写是一个队列，Producer发送的消息进入写队列 ，Consumer从读队列获取数据，一半情况下读写队列数量是一样的。

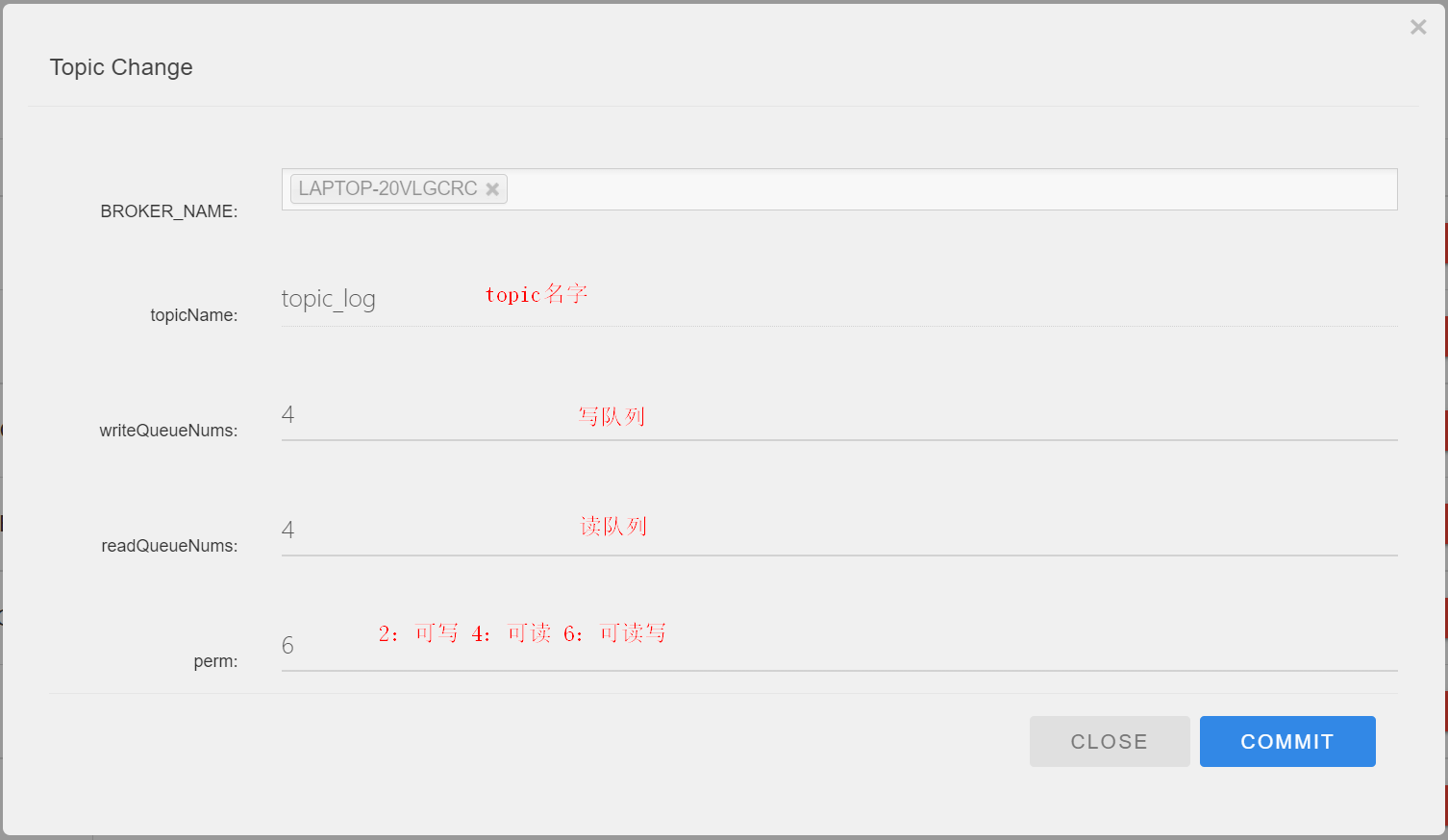

可以通过可视化界面修改Topic中的队列数量 perm用于设置对当前创建Topic的操作权限：2表示只写，4表示只读，6表示读写。

MessageId/Key

RocketMQ中每个消息拥有唯一的MessageId，且可以携带具有业务标识的Key，以方便对消息的查询。 不过需要注意的是，MessageId有两个：在生产者send()消息时会自动生成一个MessageId（msgId)， 当消息到达Broker后，Broker也会自动生成一个MessageId(offsetMsgId)。msgId、offsetMsgId与key都称为消息标识。

Rebalance重新负载

当消费者数量或者Queue的数量修改，Rebalance是把⼀个Topic下的多个Queue重新分配给Consumer Group下的Consumer。目的是增加消费能力。

由于一个队列值分配给一个Consumer,那么当Consumer Group中的消费者数量大于队列数量，那么多出来的Consumer分配不到队列。

消息拉取模式

消息到消费分为：拉取式 pull ,和推送是 push

• Pull:拉取式，需要消费者间隔一定时间就去遍历关联的Queue,实时性差但是便于应用控制消息的拉取

• Push:推送式，封装了Queue的遍历，实时性强，但是对系统资源占用比较多。

消息消费模式

• 广播模式:同一个Consumer Group 下的所有Consumer都会受到同一个Topic的所有消息。同一个消息可能会被消费多次。

• 集群模式:同一个Gonsumer Group 下的Consumer平分同一个Topic下的消息。同一个消息只是被消费一次。

Queue的分配算法

Queue是如何分配给Consumer的，这对应了四种算法：平均分配策略，环形平均策略，一致性Hash策略，同机房策略。

• 平均分配【默认】：根据 qeueuCount / consumerCount 作为每个消费者平均分配数量，如果多出来的queue就再依次逐个分配给Consumer。
• 环形平均策略：根据消费者的顺序，一个一个的分配Queue即可类似于发扑克牌。
• 一致性Hash策略 ： 该算法将Consumer的Hash值作为节点放到Hash环上，然后将Queue的hash值也放入Hash环上，通过顺时针进行就近分配。
• 同机房策略：该算法会根据queue的部署机房位置和consumer的位置，过滤出当前consumer相同机房的queue。然后按照平均分配策略或环形平均策略对同机房queue进行分配。如果没有同机房queue，则按照平均分配策略或环形平均策略对所有queue进行分配。

平均分配性能比较高，一致性Hash性能不高，但是能减少Rebalance，如果Consumer数量变动频繁可以使用一致性Hash。
