SpringMVC——SpringMVC的执行原理、核心组件、第一个SpringMVC程序(注解版)

目录

• 一、SpringMVC的执行过程
• 二、SpringMVC核心组件
• 三、使用注解来开发SpringMVC

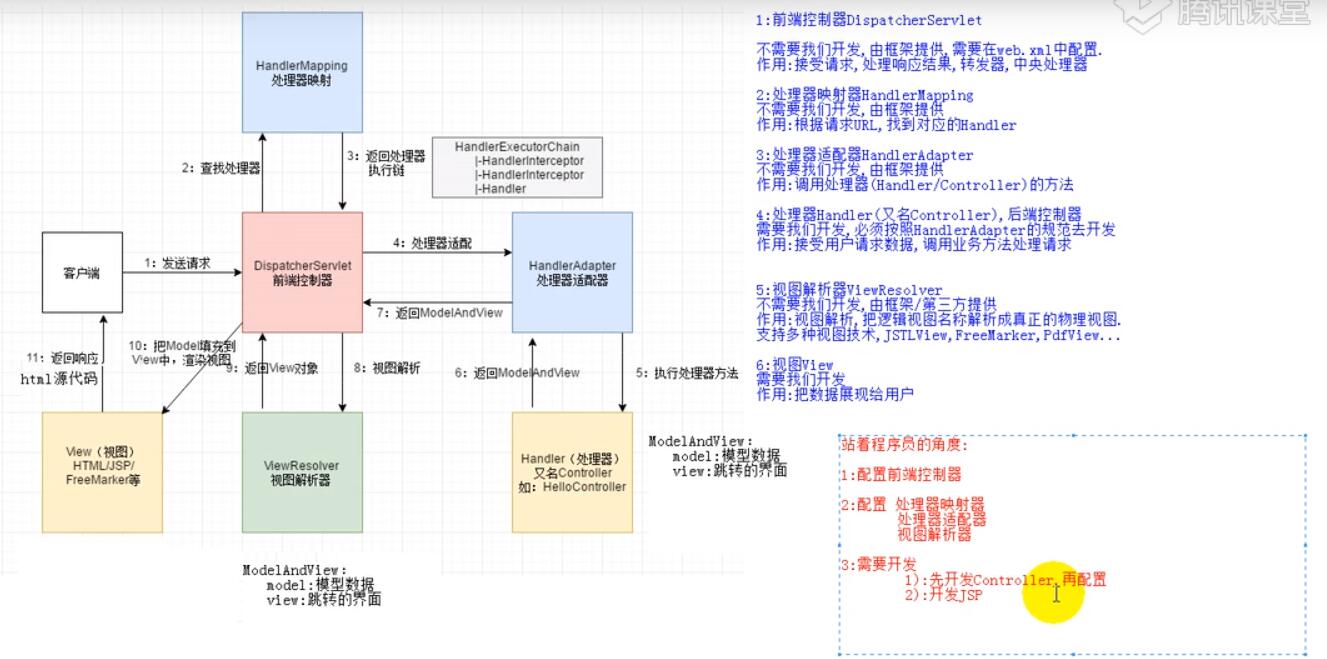

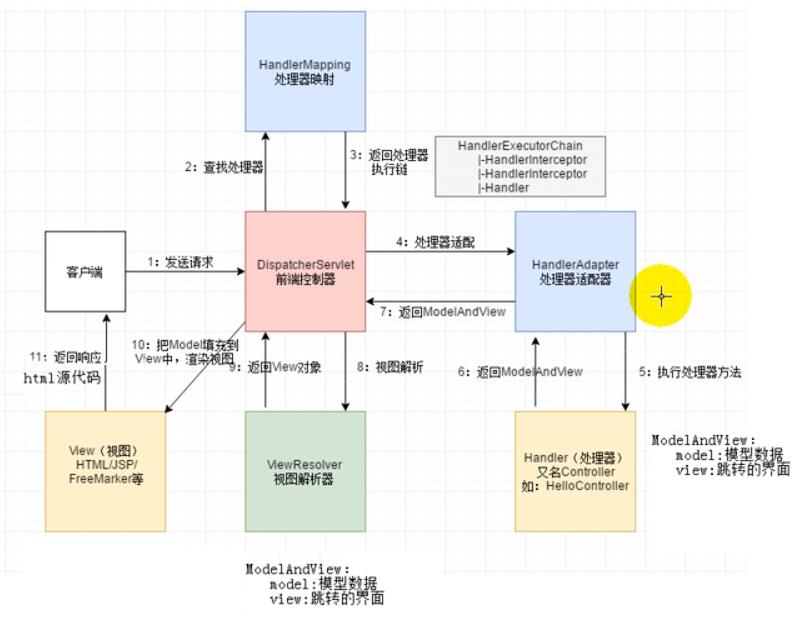

一、SpringMVC的执行过程

跳转到目录

01、用户发送出请求到前端控制器DispatcherServlet(前端控制器).

02、DispatcherServlet 收到请求调用HandlerMapping (处理器映射器)。

03、HandlerMapping 找到具体的处理器(通过XML或注解配置) ,生成处理器对象及处理器拦截器(如果有，再一起返回给DispatcherServlet)。

04、DispatcherServlet 调用HandlerAdapter (处理器适配器)。

05、HandlerAdapter 经过适配调用具体的处理器的某个方法( Handler/Controller )。

06、Controller 执行完成返回ModelAndView对象。

07、HandlerAdapter 将Controller返回的ModelAndView再返回给DispatcherServlet.

08、DispatcherServlet 将ModelAndView传给ViewReslover (视图解析器)。

09、ViewReslover 解析后返回具体View (视图)。

10、DispatcherServlet 根据View进行渲染视图(即将模型数据填充至视图中)。

11、DispatcherServlet 响应用户。

二、SpringMVC核心组件

跳转到目录

• DispatcherServlet：前端控制器，核心

  • 作用：接收请求，响应结果，相当于转发器，中央处理器，降低了组件之间的耦合性。
  • 用户发送请求交给DispatcherServlet，DispatcherServlet是整个流程控制的中心，由它调用其他组件处理用户请求，分发到具体的对应Controller，从而获取到需要的业务数据Model，Model再通过DispatcherServlet传递给View完成页面呈现；
  • DispatcherServlet的存在降低了组件的之间的耦合性。

• HandlerMapping：处理器映射器

  • 作用：根据请求的URL，找到对应的Handler，帮助DispatcherServlet找到对应的Controller
  • HandlerMapping负责根据用户请求找到Handler即处理器，SpringMVC提供了多种不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

• HandlerInterceptor：Handler执行前后拦截器

  请求先到拦截器进行处理

  • HandlerInterceptor是个接口，里面包含三个方法：preHandle、postHandle、afterCompletion; 分别在Handler执行前、执行中、执行完成后执行的三个方法

• HandlerExecutionChain：HandlerMapping返回给DispatcherServlet的执行链 HandlerMapping返回给DispatcherServlet的不光有Handler，还有HandlerInterceptorpreHandle——>ControllerMethod——>postHandle——>afterCompletion 这个链如何实现的呢？使用了Java的反射机制reflection

• HandlerAdapter：处理器适配器 作用：将各种Controller适配成DispatcherServlet可以使用的Handler，通过特定规则（HandlerAdapter要求的规则）去执行Handler，通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

• Handler：处理器（需要工程师开发） 注意：编写Handler时需要HandlerAdapter的要求去做，这样HandlerAdapter才可以正确执行Handler Handler是继DispatcherServlet前端控制器的后台控制器，在DispatcherServlet控制下对用户请求进行处理，Handler涉及业务需求，所以需要工程师针对用户需求进行开发，最终返回业务数据

• ModelAndView：SpringMVC中对Model的一种表示形式 SpringMVC中有Model、Map，但是SpringMVC都会将其转化为ModelAndView，Model、Map都是ModelAndView的具体表现

• ViewResolver：视图解析器 作用：进行视图解析，根据逻辑视图名解析成真正的视图View ViewResolver负责将处理结果生成View视图，ViewResolver首先根据逻辑视图名解析成具体的页面地址，然后对View进行渲染，将处理结果通过页面展示给用户；SpringMVC提供了很多类型View视图，包括：jstlView、freemarkerView、pdfView、jsp、html等。

• View：视图（需要工程师开发jsp、html） View是一个接口，实现类支持不同的类型（jsp、html、freemarker、pdf等）

三、使用注解来开发SpringMVC

跳转到目录

使用基于注解的Controller的好处:

• 一个Controller类可以有多个处理方法
• 请求映射不需要在XML中配置,开发效率很高

1、首先在pom.xml添加一段配置,防止Maven资源过滤问题



            src/main/java

                **/*.properties
                **/*.xml

            false


            src/main/resources

                **/*.properties
                **/*.xml

            false



2、导入依赖

请看配置版的第一个SpringMVC中导入的依赖

3、配置web.xml

• 注意web.xml版本问题，要最新版！
• 注册DispatcherServlet
• 关联SpringMVC的配置文件
• 启动级别为1
• 映射路径为 / 【不要用/*，会404】




        springMVC
        org.springframework.web.servlet.DispatcherServlet




            contextConfigLocation
            classpath:springmvc-servlet.xml


        1





        springMVC
        /


4、配置springmvc-servlet.xml

• 让IOC的注解生效
• 静态资源过滤 ：HTML . JS . CSS . 图片 ， 视频 …
• MVC的注解驱动; 看清,千万不要导错了
• 配置视图解析器

在resource目录下添加springmvc-servlet.xml配置文件，配置的形式与Spring容器配置基本类似，为了支持基于注解的IOC，设置了自动扫描包的功能，具体配置信息如下：

在视图解析器中我们把所有的视图都存放在/WEB-INF/目录下，这样可以保证视图安全，因为这个目录下的文件，客户端不能直接访问。

5、创建Controller

@Controller // 处理器适配器:根据url找到@Controller标注的Controller
public class HelloController {

	// 处理器映射器, 找到该哪个方法来处理
    @RequestMapping("/hello") //地址栏url来找该标志,不能重复
    public ModelAndView sayHello(){
        System.out.println("HelloController.sayHello");
        ModelAndView mv = new ModelAndView();
        mv.setViewName("welcome");
        mv.addObject("msg", "使用注解开发SpringMVC");
        return mv;
    }

    @RequestMapping("/hello2")
    public String sayMVC(Model model){
        System.out.println("HelloController.sayMVC");
        //向模型中添加属性msg与值，可以在JSP页面中取出并渲染
        model.addAttribute("msg", "使用注解开发SpringMVC2");
        return "welcome"; //web-inf/jsp/hello.jsp
    }
}

• @Controller是为了让Spring IOC容器初始化时自动扫描到；
• @RequestMapping是为了映射请求路径，这里因为类与方法上都有映射所以访问时应该是/HelloController/hello；
• 方法2中声明Model类型的参数是为了把Action中的数据带到视图中；
• 方法2返回的结果是视图的名称welcome，加上配置文件中的前后缀变成WEB-INF/jsp/welcome.jsp。

6、创建视图层

在WEB-INF/ jsp目录中创建welcome.jsp ， 视图可以直接取出并展示从Controller带回的信息；可以通过EL表示取出Model中存放的值，或者对象；

    Title

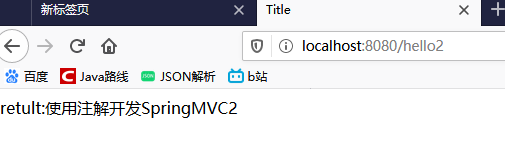

    retult:${msg}

7、小结

• 新建一个web项目
• 导入相关jar包
• 编写web.xml , 注册DispatcherServlet
• 编写springmvc配置文件
• 接下来就是去创建对应的控制类 , controller
• 最后完善前端视图和controller之间的对应
• 测试运行调试.

使用springMVC必须配置的三大件： 处理器映射器、处理器适配器、视图解析器;通常，我们只需要手动配置视图解析器，而处理器映射器和处理器适配器只需要开启注解驱动即可，而省去了大段的xml配置

四、Spring版型注解回顾(IoC注解)

• 控制层(mvc) ---------- @Controller
• 业务逻辑层(Service) ---------- @Service
• 数据持久层(DAO) --------- @Resposotory
• 其他组件使用通用注解 ---------- @Component

五、MVC注解解析器 1、MVC注解解析器

该解析器会自动注册RequestMappingHandlerMapping、RequestMappingHandlerAdapter、ExceptionHandlerExceptionResolver 三个bean.

除此之外，还支持: 支持使用ConversionService 实例对表单参数进行类型转换.

支持使用@NumberFormat、 @DateTimeFormat 注解完成数据格式化操作.

支持使用@Valid 注解对JavaBean实例进行JSR303验证.

支持使用@RequestBody 和@ResponseBody注解读写JSON.

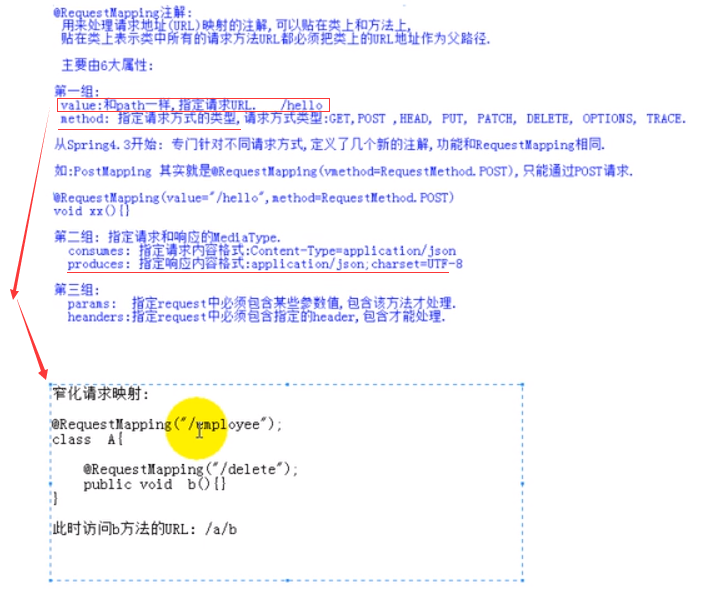

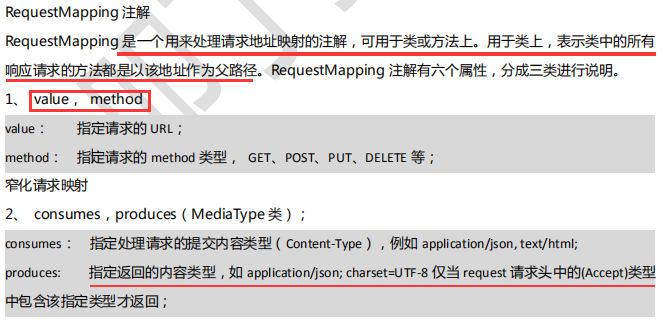

六、RequestMapping注解
