网络协议 一 路由的概念、简述数据包的传输过程、网络常见概念、公网、私网、NAT(私网转公网)

目录

• 路由
  • 实践1 - 让4台主机之间可以互相通信
  • 实践2 - 让4台主机之间可以互相通信
  • 数据包的传输过程（简）
  • 第一个包的丢失
• 网络 (Network)、互联网 (internet)、因特网 (Internet）
• ISP（互联网服务提供商）
• 网络分类（局域网、城域网、广域网）
• 常见接口（FastEthernet、GigabitEthernet、Serial）
• 上网方式（电话线入户、光纤入户、网线入户、无线路由器）
• 公网IP、私网IP
• NAT（Network Address Translation）

路由

• 在不同网段之间转发数据，需要有路由器的支持
• 默认情况下，路由器只知道跟它直连的网段，非直连的网段需要通过静态路由，动态路由告诉它
  • 静态路由
    • 管理员手动添加路由信息
    • 适用于小规模网络
  • 动态路由
    • 路由器通过路由选择协议（比如RIP，OSPF）自动获取路由信息
    • 适用于大规模网络

实践1 - 让4台主机之间可以互相通信

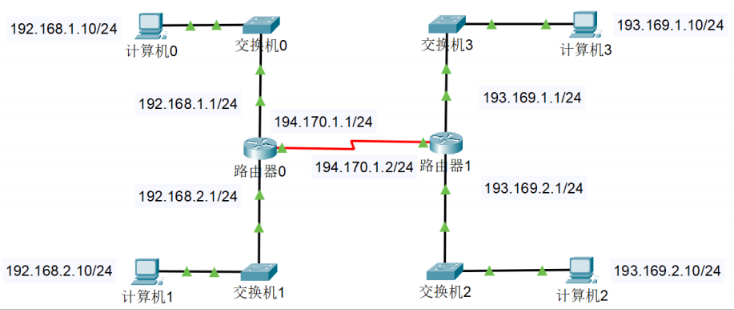

下图有 4 个网段

• 192.168.1 这个网段和 102.168.2 可以直接通信, 因为他们通过路由器是直连的

• 路由器0 到 路由器1 的过程, 称之为 下一跳

• 192.168.1网段 和 193.169.2网段 属于不同网段, 是非直连的网段, 此时需要配置静态路由或动态路由

路由器0的路由表

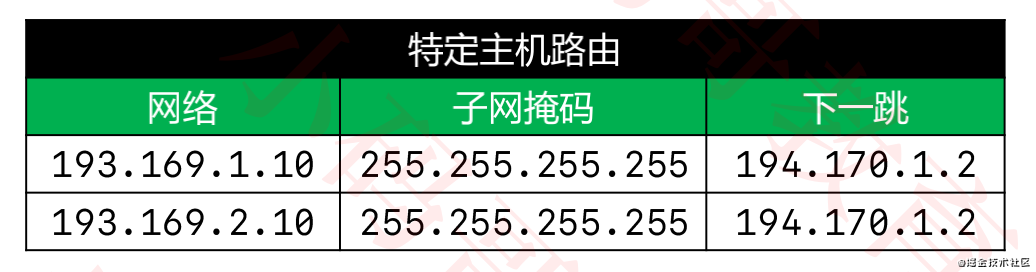

• 特定主机路由

从192.168.1.10主机出发 只能和193.169.1.10这一个ip地址的主机进行通信。(因为下图网络和子网掩码做 & 运算后, 还是193.169.1.10) 注意: 这里从下图第一行来说, 第二行同理

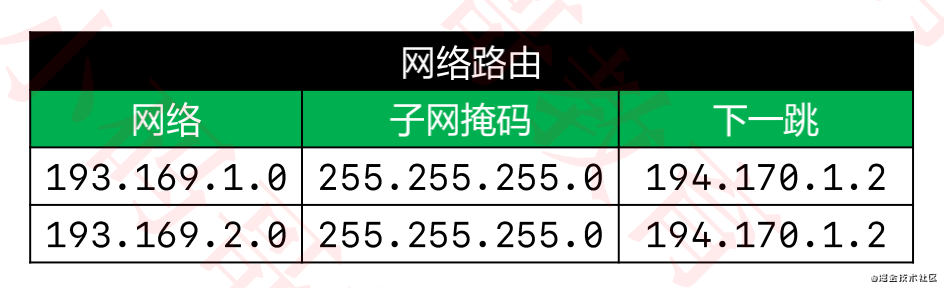

• 网络路由（网段路由）

从192.168.1.10主机出发 只能和193.169.1.0这一个网段的主机进行通信。(因为下图网络和子网掩码做 & 运算后, 还是193.169.1.0网段, 只要满足该网段, 都能通信) 注意: 这里从下图第一行来说, 第二行同理

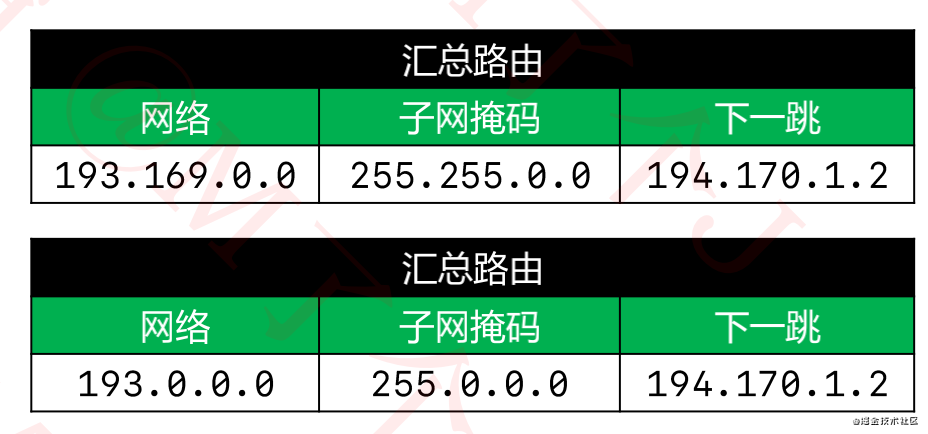

• 汇总路由

从192.168.1.10主机出发 可以和193.169.0.0这一个网段的主机进行通信。(因为下图网络和子网掩码做 & 运算后, 还是193.169.0.0网段, 满足该网段的3台主机都能通信)

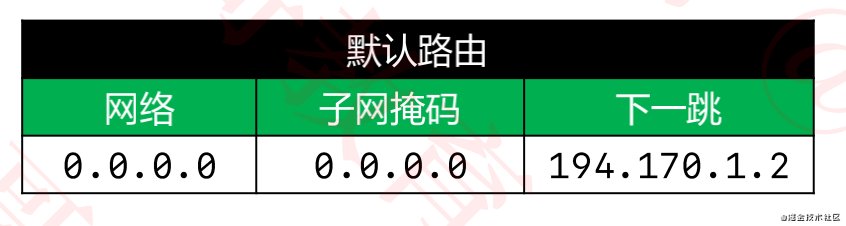

• 默认路由

此时就是走 下一跳的这个路由, 该路由下的所有主机都可以通信

路由器1的路由表

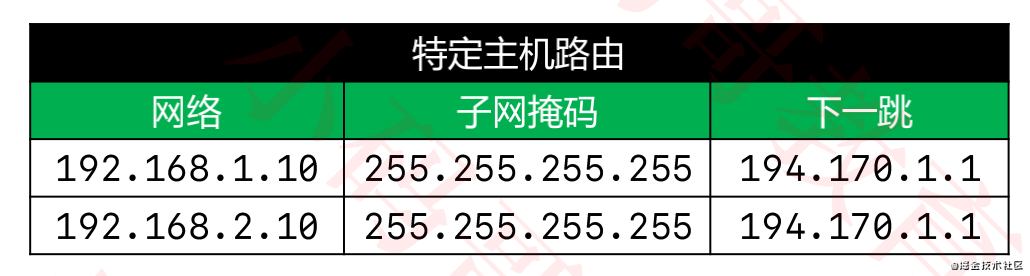

• 特定主机路由

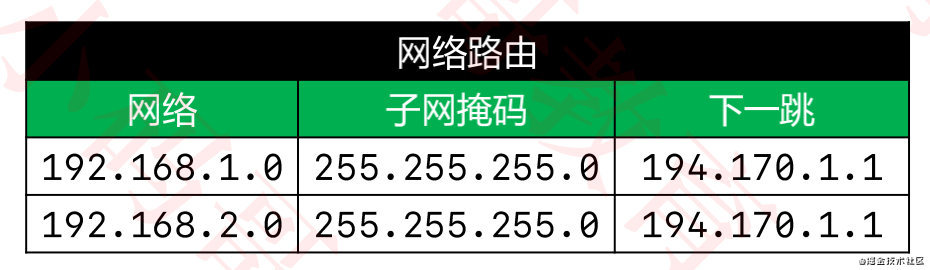

• 网络路由（网段路由）

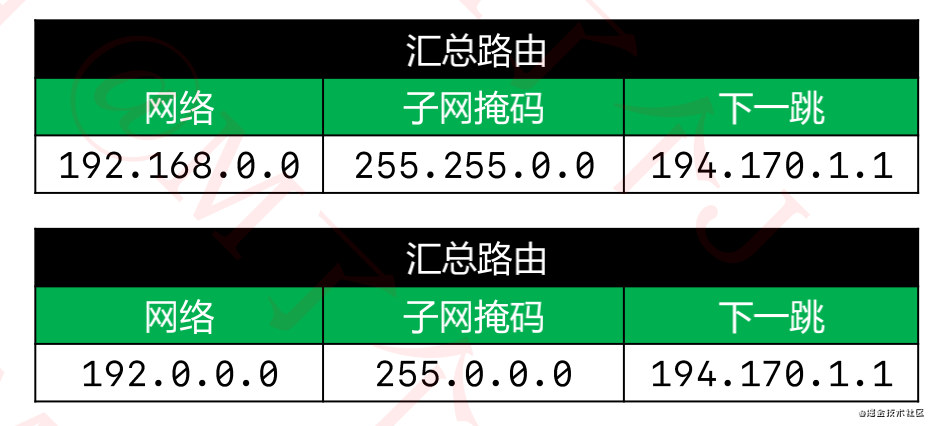

• 汇总路由

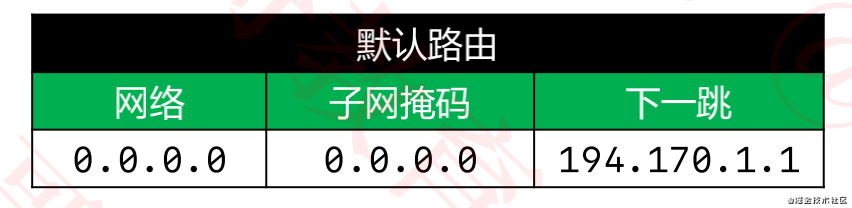

• 默认路由

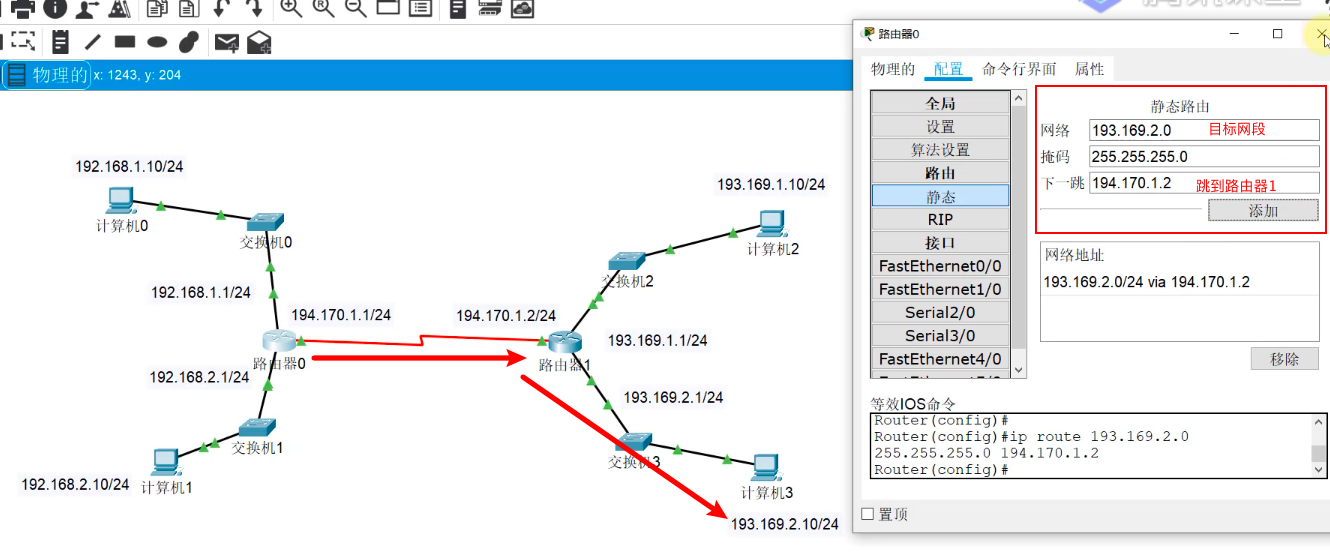

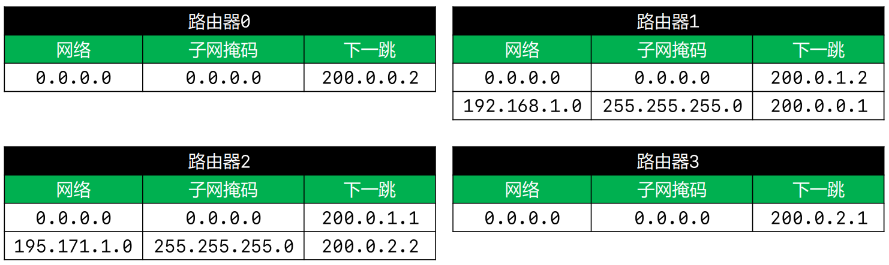

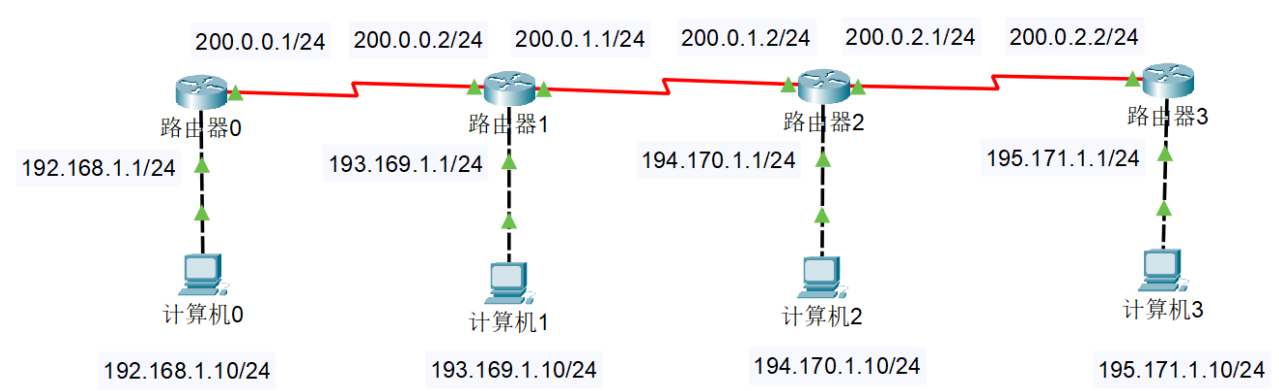

实践2 - 让4台主机之间可以互相通信

数据包的传输过程（简述）

这里仅仅是简述一下数据包的传输过程，后面详细学到网络分层时，会再次详细讲解数据包的传输过程。

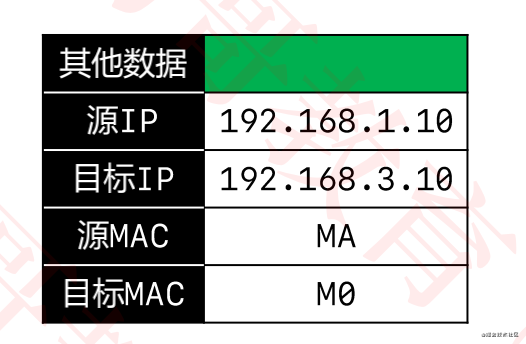

源IP、目标IP 没有变过；源MAC、目标MAC 一直在变。

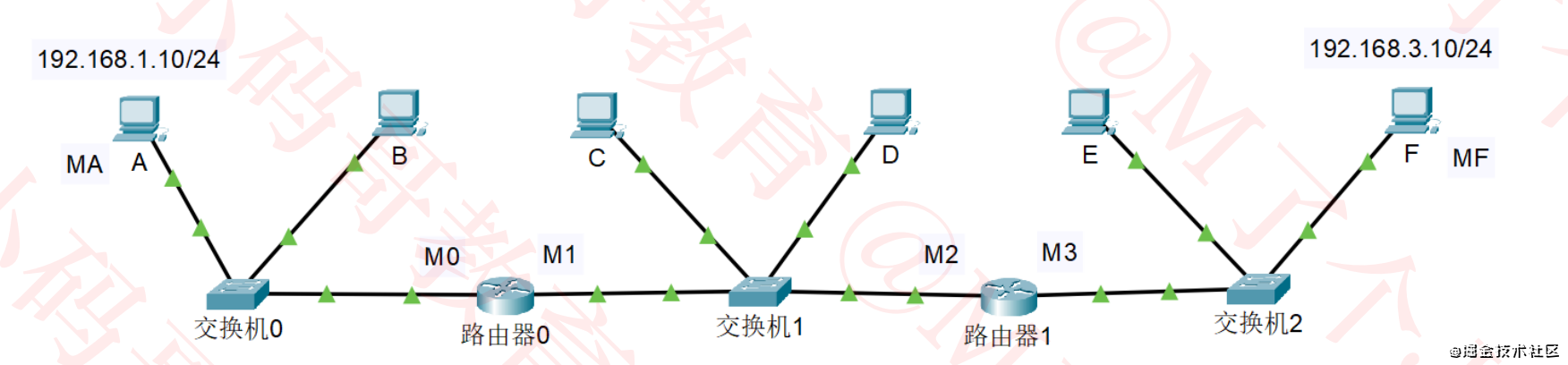

• 从A发送数据包至F

• 首先从A发送ARP广播，拿到路由器0的MAC地址M0。

• 然后从A的MAC地址MA，发送数据包到目标MAC地址，即路由器0的M0地址。

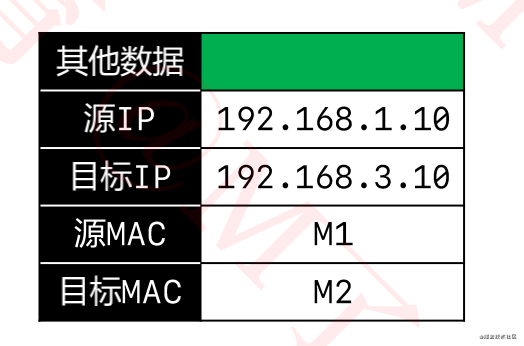

• M1的下一跳地址为M2，修改数据包源MAC地址为M1和目标MAC地址M2。

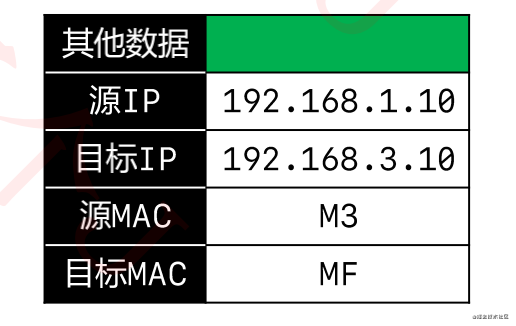

• M3发送ARP广播，最终数据包从M3发送到MF。

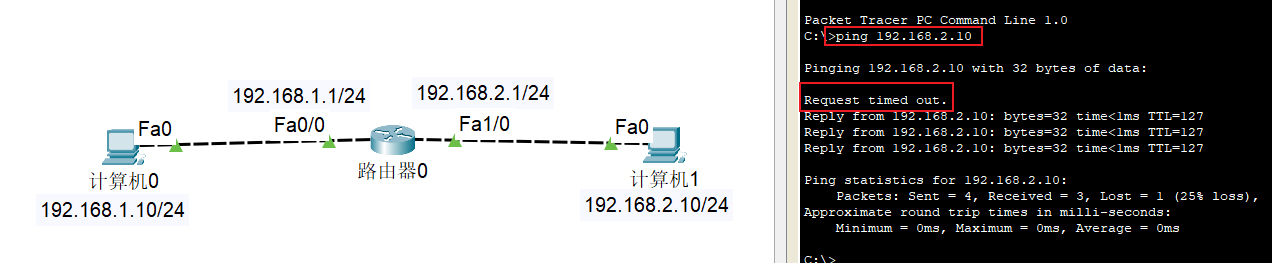

第一个包的丢失

• 如图，从 192.168.1.10/24 往 192.168.2.10/24 虽然可以 ping 通，但是却丢失了第一个数据包。 原因是：计算机0 往路由器发送了ARP包，路由器收到后回复了 ARP包，从而计算机0就开始发送 ICMP包，路由器0收到 ICMP包后准备发往计算机1，但是路由器还不知道计算机1的MAC地址，所以要往计算机1发送ARP包，因此就把ICMP包给丢了，所以第一次 ping 会超时。

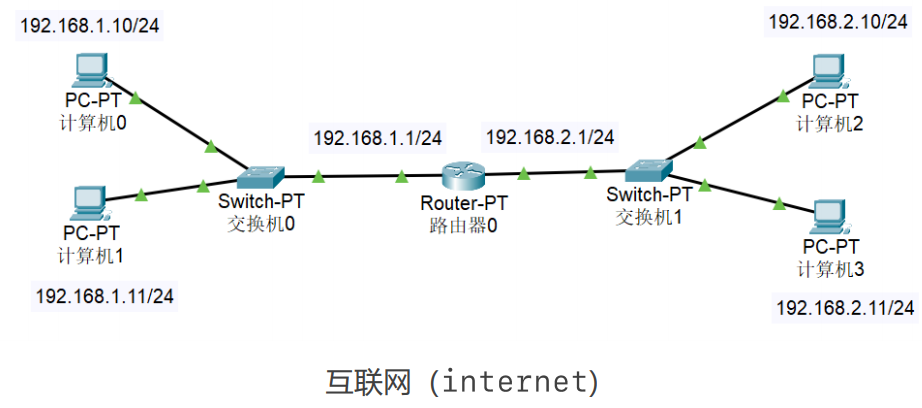

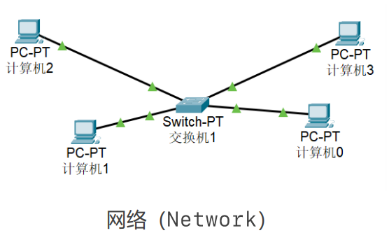

网络 (Network)、互联网 (internet)、因特网 (Internet）

全世界最大的互联网是：因特网（Internet）

• 将全世界所有的计算机都连接在一起
• 一般使用大写 I 开头的 Internet 特指因特网
• 日常生活中说的：你的电脑上不了网。其实就是指：你的电脑没有连接到因特网。

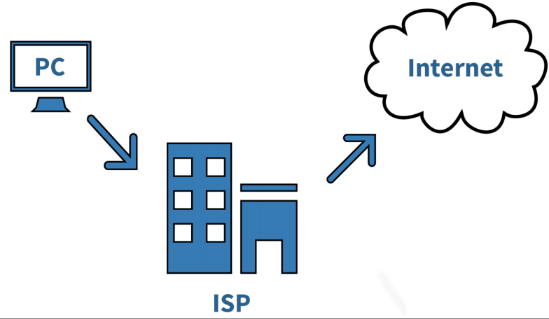

ISP（互联网服务提供商）

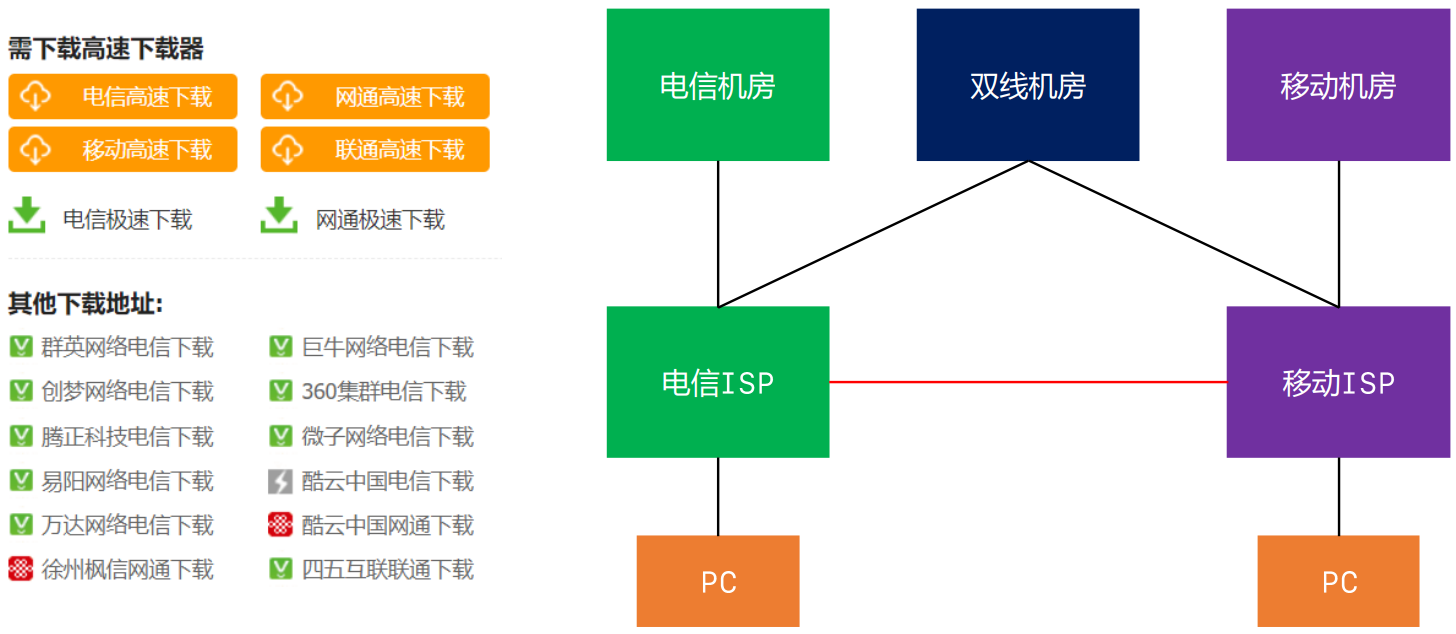

• ISP（Internet Service Provider），Internet 服务提供商，比如移动、电信、网通、铁通等。我们平时拉的宽带都是通过 ISP 连接到 Internet 的。 平时见到左边的下载列表，其实是给使用不同 ISP 的用户对应的选择。

网络分类（局域网、城域网、广域网）

• 按照网络的范围进行分类，可以分为：局域网，城域网，广域网 等

局域网(Local Area Network, LAN)

• 一般是范围在几百米到十几公里内的计算机所构成的计算机网络
• 常用于公司，家庭，学校，医院，机关，一栋大楼等
• 局域网中使用最广泛的网络技术叫：以太网（Ethernet）

（所以，以太网是一种网络技术，而不是一个什么具体的网）

• 在电脑，手机上经常见到一个英文WLAN（Wireless LAN），意思是 无线局域网

城域网(Metropolitan Area Network, MAN)

• 一般范围是数十公里到数百公里，可以覆盖一个城市

广域网(Wide Area Network, WAN)

• 一般范围是几百公里到几千公里，可以覆盖一个国家。通常都需要租用ISP的线路

常见的几种接口

• FastEthernet
  • 快速以太网接口(100M)
• GigabitEthernet
  • 千兆以太网接口
• Serial
  • 串行接口

上网方式 电话线入户

• 这就是平时说的：ADSL电话拨号上网（Asymmetric Digital Subscriber Line）
  • 非对称数字用户线路，提供上，下行不对称的传输带宽
• 猫（Modem），调制解调器，进行数字信号和模拟信号的转换

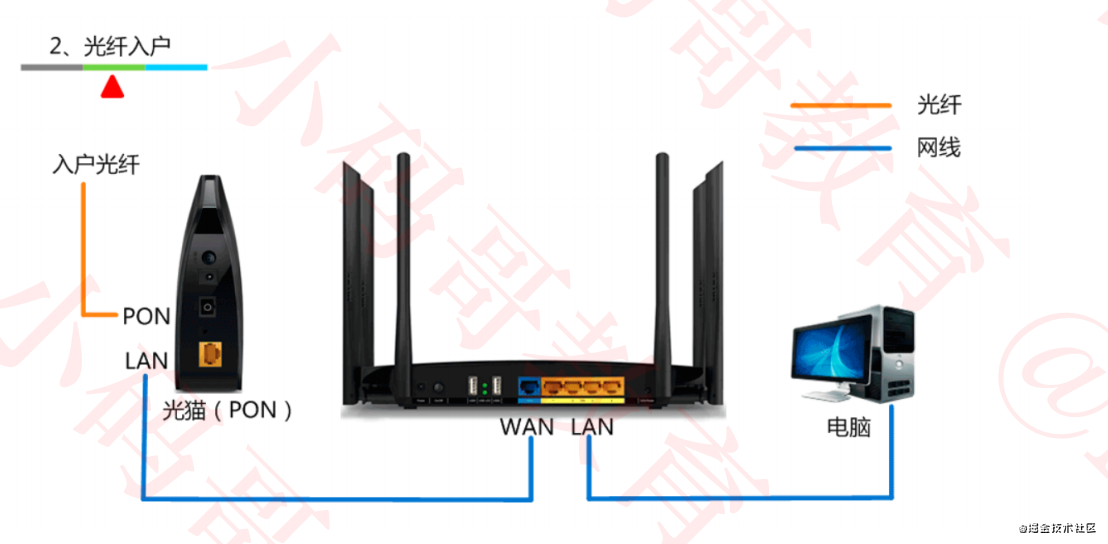

光纤入户

• 光猫（Optical Modem），光调制解调器，进行数字信号和光信号的转换

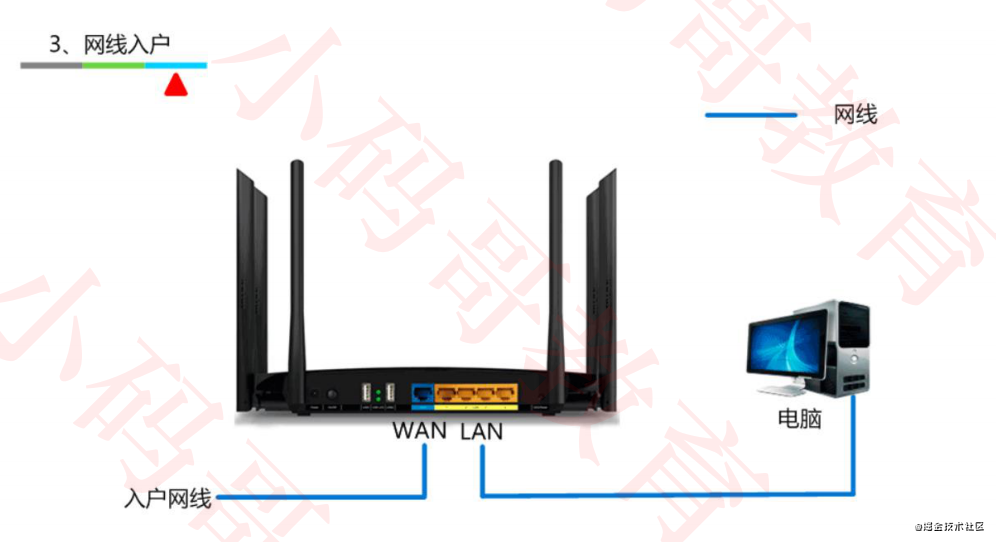

网线入户

家用无线路由器的逻辑结构

公网IP, 私网IP

• IP地址也分为: 公网IP，私网IP
• 公网IP（Public）
  • Internet上的路由器中 只有到达公网的路由表，没有到达私网的路由表
  • 公网IP由因特网信息中心(Internet Network Information Center, Inter NIC)统一分配和管理
  • ISP需要向Inter NIC申请公网IP
• 私网IP（Private）
  • 主要用于局域网。下面是保留的私网网段
  • A类：10.0.0.0/8，1个A类网络
  • B类：172.16.0.0/16 ~ 172.31.0.0/16，16个B类网络
  • C类：192.168.0.0/24 ~ 192.168.255.0/24，256个C类网络

NAT

• 比如我们要访问外网(公网), 是可以成功通过路由器来访问的。但是反过来公网ip通过路由器是不能访问私网。此时就需要将私网ip 转换为 公网ip
• 而且不同局域网中的ip可能是相同的, 但是该相同的私网ip, 转为公网ip后是唯一的

• 私网IP访问Internet, 需要进行NAT转换为公网IP, 然后去访问
  • NAT（Network Address Translation）
  • 这一步可以由路由器来完成
• NAT的特点
  • 可以节约公网IP资源
  • 会隐藏内部真实IP
• NAT的分类
  • 静态转换
    • 手动配置NAT映射表
    • 一对一转换
  • 动态转换
    • 定义外部地址池，动态随机转换
    • 一对一转换
  • PAT（Port Address Translation）
    • 多对一转换，最大程度节约公网IP资源
    • 采用端口多路复用方式，通过端口号标识不同的数据流
    • 目前应用最广泛的NAT实现方式
