Canal原理

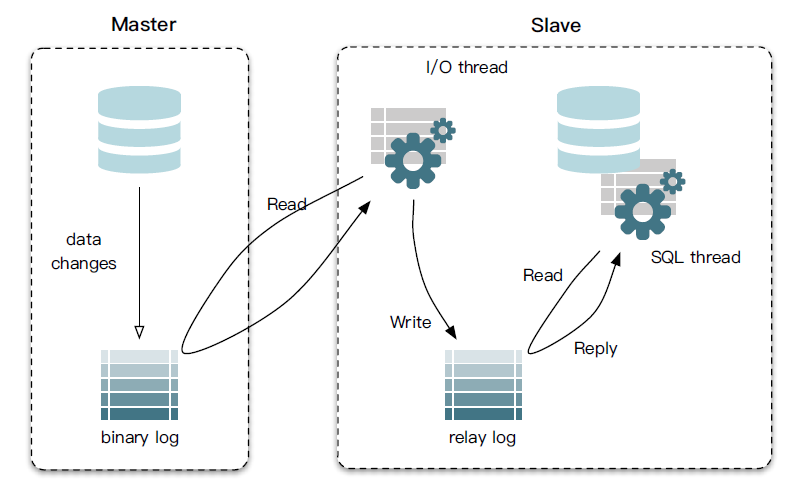

Canal原理 MySQL主备复制原理

• MySQL master 将数据变更写入二进制日志( binary log, 其中记录叫做二进制日志事件 log events，可以通过 show binlog events 进行查看)
• MySQL slave 将 master 的 binary log events 拷贝到它的中继日志(relay log)
• MySQL slave 重放 relay log 中事件，将数据变更反映它自己的数据，以此来达到数据一致。

mysql的binlog

它记录了所有的DDL和DML(除了数据查询语句)语句，以事件形式记录，还包含语句所执行的消耗的时间。主要用来备份和数据同步。

binlog 有三种： STATEMENT、ROW、MIXED

• STATEMENT 记录的是执行的sql语句
• ROW 记录的是真实的行数据记录
• MIXED 记录的是1+2，优先按照1的模式记录

名词解释：

什么是中继日志

从服务器I/O线程将主服务器的二进制日志读取过来记录到从服务器本地文件，然后从服务器SQL线程会读取relay-log日志的内容并应用到从服务器，从而使从服务器和主服务器的数据保持一致

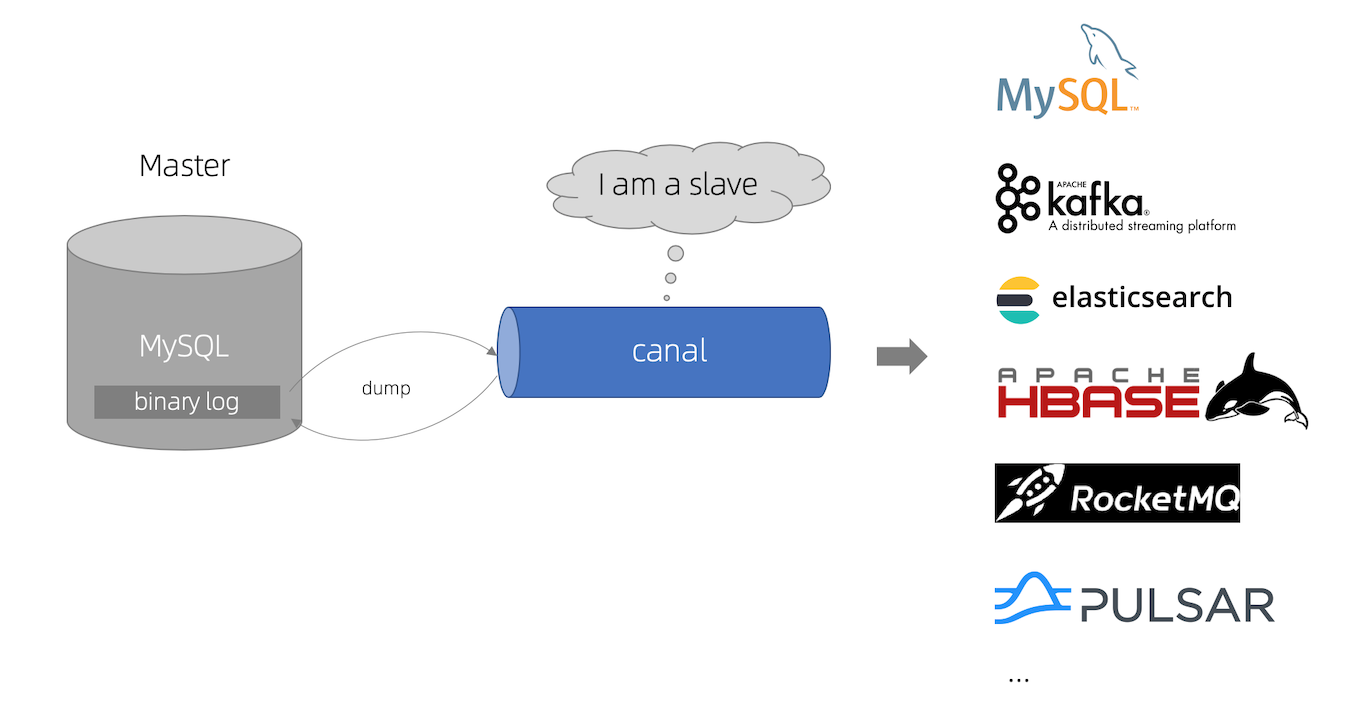

canal 工作原理

• canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送dump 协议
• MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal )
• canal 解析 binary log 对象(原始为 byte 流)

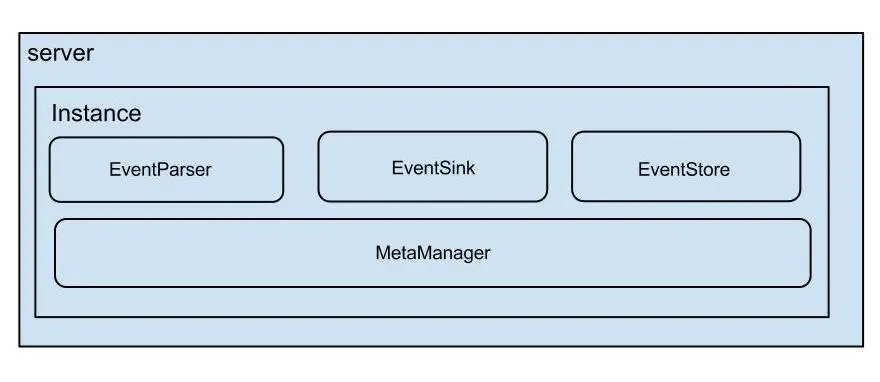

架构

• server 代表一个 canal 运行实例，对应于一个 jvm
• instance 对应于一个数据队列 （1个 canal server 对应 1…n 个 instance )
• instance 下的子模块
  • eventParser: 数据源接入，模拟 slave 协议和 master 进行交互，协议解析
  • eventSink: Parser 和 Store 链接器，进行数据过滤，加工，分发的工作
  • eventStore: 数据存储
  • metaManager: 增量订阅 & 消费信息管理器

EventParser在向mysql发送dump命令之前会先从Log Position中获取上次解析成功的位置(如果是第一次启动，则获取初始指定位置或者当前数据段binlog位点)。mysql接受到dump命令后，由EventParser从mysql上pull binlog数据进行解析并传递给EventSink(传递给EventSink模块进行数据存储，是一个阻塞操作，直到存储成功 )，传送成功之后更新Log Position。流程图如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EbgPyHrn-1612398165743)(assets\image-20200214104557452.png)]

• EventSink起到一个类似channel的功能，可以对数据进行过滤、分发/路由(1:n)、归并(n:1)和加工。EventSink是连接EventParser和EventStore的桥梁。
• EventStore实现模式是内存模式，内存结构为环形队列，由三个指针(Put、Get和Ack)标识数据存储和读取的位置。
• MetaManager是增量订阅&消费信息管理器，增量订阅和消费之间的协议包括get/ack/rollback，分别为：
  • Message getWithoutAck(int batchSize)，允许指定batchSize，一次可以获取多条，每次返回的对象为Message，包含的内容为：batch id[唯一标识]和entries[具体的数据对象]
  • void rollback(long batchId)，顾名思义，回滚上次的get请求，重新获取数据。基于get获取的batchId进行提交，避免误操作
  • void ack(long batchId)，顾名思议，确认已经消费成功，通知server删除数据。基于get获取的batchId进行提交，避免误操作

server/client交互协议 canal client & server

canal client与canal server之间是C/S模式的通信，客户端采用NIO，服务端采用Netty。 canal server启动后，如果没有canal client，那么canal server不会去mysql拉取binlog。 即Canal客户端主动发起拉取请求，服务端才会模拟一个MySQL Slave节点去主节点拉取binlog。 通常Canal客户端是一个死循环，这样客户端一直调用get方法，服务端也就会一直拉取binlog

BIO、NIO、AIO的区别
IO的方式通常分为几种，同步阻塞的BIO、同步非阻塞的NIO、异步非阻塞的AIO。

同步阻塞IO：在此种方式下，用户进程在发起一个IO操作以后，必须等待IO操作的完成，只有当真正完成了IO操作以后，用户进程才能运行。JAVA传统的IO模型属于此种方式！

同步非阻塞IO:在此种方式下，用户进程发起一个IO操作以后边可返回做其它事情，但是用户进程需要时不时的询问IO操作是否就绪，这就要求用户进程不停的去询问，从而引入不必要的CPU资源浪费。其中目前JAVA的NIO就属于同步非阻塞IO。

异步阻塞IO：此种方式下是指应用发起一个IO操作以后，不等待内核IO操作的完成，等内核完成IO操作以后会通知应用程序，这其实就是同步和异步最关键的区别，同步必须等待或者主动的去询问IO是否完成，那么为什么说是阻塞的呢？因为此时是通过select系统调用来完成的，而select函数本身的实现方式是阻塞的，而采用select函数有个好处就是它可以同时监听多个文件句柄，从而提高系统的并发性！

异步非阻塞IO:在此种模式下，用户进程只需要发起一个IO操作然后立即返回，等IO操作真正的完成以后，应用程序会得到IO操作完成的通知，此时用户进程只需要对数据进行处理就好了，不需要进行实际的IO读写操作，因为真正的IO读取或者写入操作已经由内核完成了。目前Java中还没有支持此种IO模型。

参考资料：https://www.cnblogs.com/straybirds/p/9479158.html

public class AbstractCanalClientTest {
    protected void process() {
        int batchSize = 5 * 1024; // 一次请求拉取多条记录
        try {
            connector.connect(); // 先连接服务端
            connector.subscribe(); // 订阅
            // keep send request to canal server, thus canal server can fetch binlog from mysql
            while (running) {
                Message message = connector.getWithoutAck(batchSize); // 获取指定数量的数据
                long batchId = message.getId();
                int size = message.getEntries().size();
                printSummary(message, batchId, size);
                printEntry(message.getEntries());
                connector.ack(batchId); // 提交确认
                //connector.rollback(batchId); // 处理失败, 回滚数据
            }
        } finally {
            connector.disconnect();
        }
    }
}

canal client与canal server之间属于增量订阅/消费，流程图如下：（其中C端是canal client，S端是canal server）

canal client调用connect()方法时，发送的数据包（PacketType）类型为：

1. handshake，
2. ClientAuthentication。

canal client调用subscribe()方法，类型为[subscription]。

对应服务端采用netty处理RPC请求（CanalServerWithNetty）:

public class CanalServerWithNetty extends AbstractCanalLifeCycle implements CanalServer {
    public void start() {
        bootstrap.setPipelineFactory(new ChannelPipelineFactory() {
            public ChannelPipeline getPipeline() throws Exception {
                ChannelPipeline pipelines = Channels.pipeline();
                pipelines.addLast(FixedHeaderFrameDecoder.class.getName(), new FixedHeaderFrameDecoder());
                // 处理客户端的HANDSHAKE请求
                pipelines.addLast(HandshakeInitializationHandler.class.getName(),
                    new HandshakeInitializationHandler(childGroups));
                // 处理客户端的CLIENTAUTHENTICATION请求
                pipelines.addLast(ClientAuthenticationHandler.class.getName(),
                    new ClientAuthenticationHandler(embeddedServer));

                // 处理客户端的会话请求，包括SUBSCRIPTION，GET等
                SessionHandler sessionHandler = new SessionHandler(embeddedServer);
                pipelines.addLast(SessionHandler.class.getName(), sessionHandler);
                return pipelines;
            }
        });
    }
}

ClientAuthenticationHandler处理鉴权后，会移除HandshakeInitializationHandler和ClientAuthenticationHandler。 最重要的是会话处理器SessionHandler。

以client发送GET，server从mysql得到binlog后，返回MESSAGES给client为例，说明client和server的rpc交互过程：

SimpleCanalConnector发送GET请求，并读取响应结果的流程：

public Message getWithoutAck(int batchSize, Long timeout, TimeUnit unit) throws CanalClientException {
    waitClientRunning();
    int size = (batchSize
