【北京大学】10 TensorFlow1.x的卷积神经网络(CNN)相关基础知识

1 引言

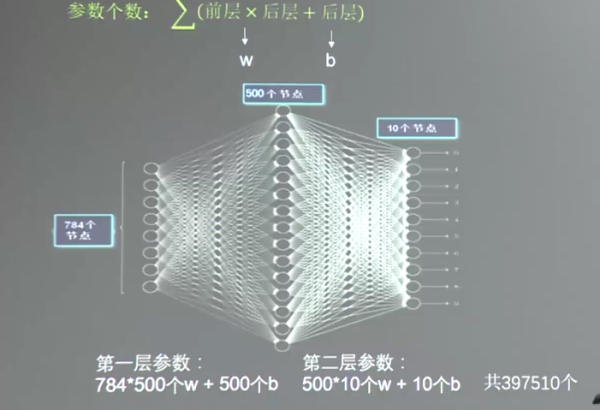

（1）全连接网络NN：每个神经元与前后相邻层的每一个神经元都有连接关系，输入是特征，输出是预测的结果。

待优化的参数过多，容易导致模型过拟合 实际应用中会先对原始图像进行特征提取，再把提取到的特征喂给全连接网络。

2 卷积的概念

卷积可被认为是一种有效提取图像特征的方法 一般会用一个正方形卷积核，遍历图片上的每个点，图片区域内，相对应的每一个像素点，乘以卷积核内相对对应点的权重，求和，再加上偏置。

输出图片边长 = （输入图片边长-卷积核长 +1）/步长 此图中：（5-3+1）/ 1 =3

3 数据周围全零填充padding

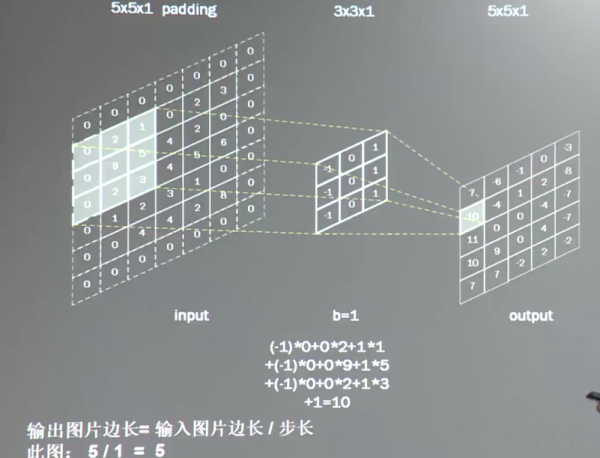

有时候为了保证输入图片和输入图片一致，需要对输入的数据进行全零填充。

计算公式

在TensorFlow框架中，用参数padding ='SAME’或padding = ‘VALID’ 表示 （3）TensorFlow计算卷积

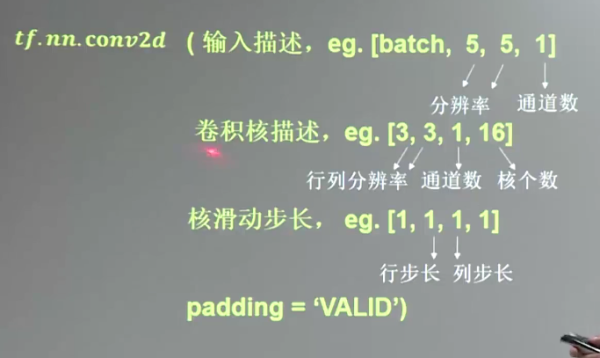

tf.nn.conv2d(输入描述，eg,[batch,5,5,1]#5 5表示每张图片的分辨率大小5行5列，1表示通道数，如果是灰度图示1，如果是彩色图，有红绿蓝三种颜色，就是3通道
卷积核描述, eg.[3,3,1,16]
核滑动步长，eg.[1,1,1,1]
padding= 'VALID'
)

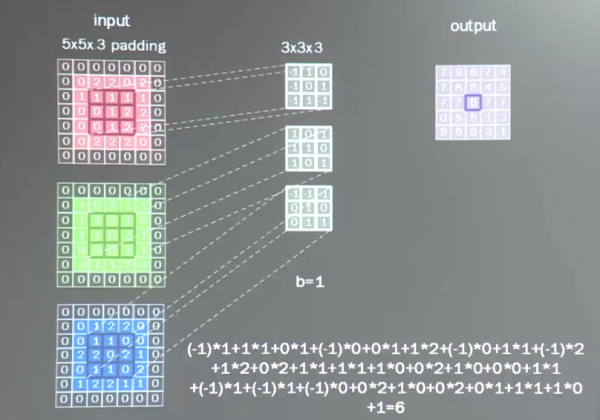

彩色图的卷积如下，图片包含了三个颜色分为三个信息，分别对它们进行卷积。

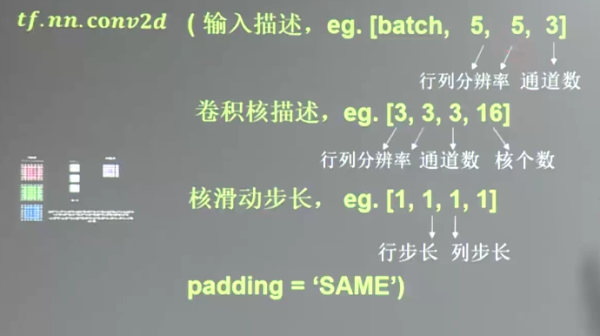

彩色图片的卷积实现如下

tf.nn.conv2d(输入描述，eg,[batch,5,5,3]#5 5表示每张图片的分辨率大小5行5列，1表示通道数，如果是灰度图示1，如果是彩色图，有红绿蓝三种颜色，就是3通道
卷积核描述, eg.[3,3,3,16]
核滑动步长，eg.[1,1,1,1]
padding= 'VALID'
)

4 池化pool

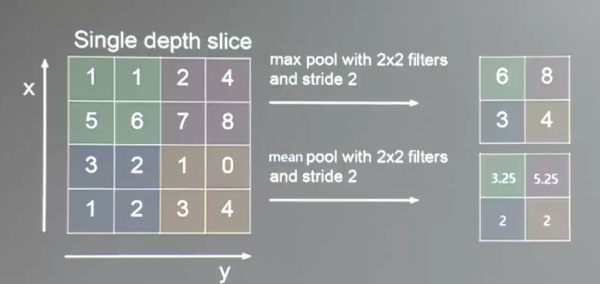

池化用于减少特征数量；最大值池化可提取图片纹理，均值池化可保留背景特征

TensorFlow实现

pool =tf.nn.max_pool(输入描述，eg.[batch,28,28,6])
pool = tf.nn.avg_pool

5 舍弃Dropout

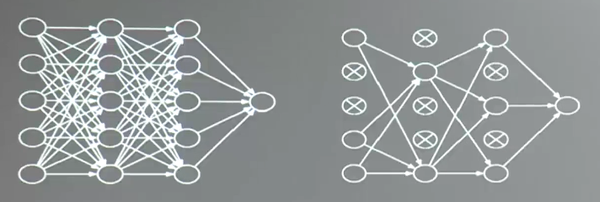

在神经网络训练的过程汇总，将一部分神经元按照一定概率从神经网络中暂时舍弃，使用时被舍弃的神经元恢复连接

TensorFlow实现

tf.nn.dropout(上层输出，暂时舍弃的概率)
if train: 输出 = tf.nn.dropout(上层输出，暂时舍弃的概率)

6 卷积NN

借助卷积核（kernel）提取特征后，送入全连接网络 CNN的主要模块如下

CNN模型非发展历史 Lenet5 -->AlexNet -->VGGNet -->…–>GooleNet–>ResNet
