【北京大学】12 TensorFlow1.x的卷积神经网络模型VGGNet实现

1 简介

VGGNet是2015年在ICLR会议中，公开的神经网络模型，这个模型在2014年imagenet比赛中获得了定位的第一名和分类的第二名的好成绩。

2 基本方法

Google官方文档 （1）tf.placeholder用于传入真实训练样本/测试、真实特征、待处理特征，仅占位，不必给初值，用sess.run的feed_dict参数以字典形式喂给x:

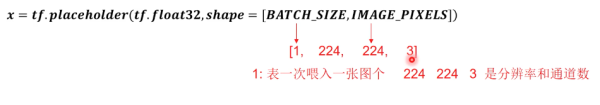

images = tf.placeholder(tf.float32, shape =[BATCH_SIZE, IMAGE_PIXELS])

（2）np.load /np.save将数组以二进制格式读出或写入磁盘，扩展名为.npy

np.save("名.npy",某数组)
某变量 = np.load("名.npy",encoding ="").item()# encoding可不写，有三个选项latin1 ASCII bytes 默认是ASCII

（3）.item()遍历（键值对）

data_dict = np.load(vgg16.npy,encoding='latin1').item()#读取vgg16.npy文件，遍历其内键值对，导出模型参数赋给data_dict

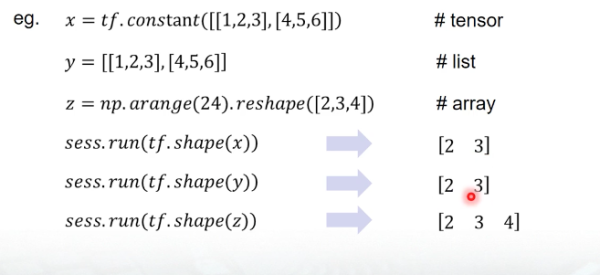

（4）tf.shape(a)返回a的维度，a可以为tensor,list ,array

（5）tf.nn.bias_add(乘加和,bias)#把bias加到乘加和上 （6）tf.reshape(tensor,[n行，m列])或tf.reshape(tensor,[-1，m列])-1表示行随着m列自动计算 （7）np.argsort(列表)#对列表从小到大排序，返回索引值 （8）os.getcwd() # 返回当前工作目录 （9）os.path.join( , ,…) # 拼出整个路径，可引导到特定文件

vv16_path = os.path.join(os.getcwd(),"vgg16.npy")

（10）tf.split(切谁，怎么切，在哪个维度切)

#value 是一个【5 30】的张量
split0,split1,split2 = tf.split(value,[4,15,11],1)
把value在第一个维度分为4 15 11三份
tf.shape(split0) ==>[5,4]
tf.shape(split1) ==>[5,15]
tf.shape(split2) ==>[5,11]
#把value平均切为三份
split0,split1,split2 = tf.split(value, num_or_size_splits = 3,axis = 1)

（11）tf.conda(值，在哪个维)，实现粘贴

t1 = [[1,2,3],[4,5,6]]
t2 = [[7,8,9],[10,11,12]]
#按照第0个维度粘
tf.concat([t1,t2],0) ==>[[1,2,3],[4,5,6][7,8,9],[10,11,12]]
#按照第1个维度粘贴
tf.concat([t1,t2],1) ==>[[1,2,3,7,8,9],[4,5,6,10,11,12]]
...

（12）fig = plt.figure(‘图名字’)可视化图片

img = io.imread(图片路径)
ax = fig.add_subplot(数 数 数)#分别是包含几行，包含∏列，当前是第几个
ax.bar(bar的个数，bar的值，每个bar的名字，bar宽,bard色)
ax.set_ylabel("")
ax.set_title("")
ax.text(文字x坐标，文字y坐标，文字内容，ha ='center',va ='bottom',fontsize = 7)

（13）ax = imshow(图)画子图

3 实现 app.py文件

是应用程序，实现图像识别

#coding:utf-8
import numpy as np
import tensorflow as tf
#引入绘图模块
import matplotlib.pyplot as plt
#引用自定义模块
import vgg16
import utils
from Nclasses import labels
testNum = input("input the number of test pictures:")
for i in range(testNum):
    img_path = raw_input('Input the path and image name:')
    #对待测试图像出预处理操作
    img_ready = utils.load_image(img_path)
    #定义画图窗口，并指定窗口名称
    fig=plt.figure(u"Top-5 预测结果")
    with tf.Session() as sess:
        #定义一个维度为[1, 224, 224, 3]的占位符
        images = tf.placeholder(tf.float32, [1, 224, 224, 3])
        #实例化出vgg
        vgg = vgg16.Vgg16()
        #前向传播过程，调用成员函数，并传入待测试图像
        vgg.forward(images)
        #将一个batch数据喂入网络，得到网络的预测输出
        probability = sess.run(vgg.prob, feed_dict={images:img_ready})
        #得到预测概率最大的五个索引值
        top5 = np.argsort(probability[0])[-1:-6:-1]
        print "top5:",top5
        #定义两个list-对应概率值和实际标签
        values = []
        bar_label = []
        #枚举上面取出的五个索引值
        for n, i in enumerate(top5):
            print "n:",n
            print "i:",i
            #将索引值对应的预测概率值取出并放入value
            values.append(probability[0][i])
            #将索引值对应的际标签取出并放入bar_label
            bar_label.append(labels[i])
            print i, ":", labels[i], "----", utils.percent(probability[0][i])

        #将画布分为一行一列，并把下图放入其中
        ax = fig.add_subplot(111)
        #绘制柱状图
        ax.bar(range(len(values)), values, tick_label=bar_label, width=0.5, fc='g')
        #设置横轴标签
        ax.set_ylabel(u'probabilityit')
        #添加标题
        ax.set_title(u'Top-5')
        for a,b in zip(range(len(values)), values):
            #显示预测概率值
            ax.text(a, b+0.0005, utils.percent(b), ha='center', va = 'bottom', fontsize=7)
        #显示图像
        plt.show()

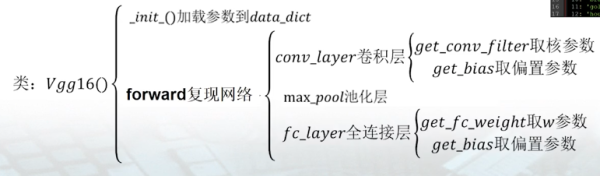

vgg16.py文件

读取模型参数，搭建模型

#tensorflow学习笔记(北京大学) vgg16.py 完全解析
#QQ群：476842922（欢迎加群讨论学习
#!/usr/bin/python
#coding:utf-8
import inspect
import os
import numpy as np
import tensorflow as tf
import time
import matplotlib.pyplot as plt
#样本RGB的平均值
VGG_MEAN = [103.939, 116.779, 123.68]
class Vgg16():
    def __init__(self, vgg16_path=None):
        if vgg16_path is None:
            #返回当前工作目录
            vgg16_path = os.path.join(os.getcwd(), "vgg16.npy")
            #遍历其内键值对，导入模型参数
            self.data_dict = np.load(vgg16_path, encoding='latin1').item()
    def forward(self, images):

        print("build model started")
        #获取前向传播开始时间
        start_time = time.time()
        #逐个像素乘以255
        rgb_scaled = images * 255.0
        #从GRB转换彩色通道到BRG
        red, green, blue = tf.split(rgb_scaled,3,3)
        #减去每个通道的像素平均值，这种操作可以移除图像的平均亮度值
        #该方法常用在灰度图像上
        bgr = tf.concat([
            blue - VGG_MEAN[0],
            green - VGG_MEAN[1],
            red - VGG_MEAN[2]],3)
        #构建VGG的16层网络（包含5段卷积，3层全连接），并逐层根据命名空间读取网络参数
        #第一段卷积，含有两个卷积层，后面接最大池化层，用来缩小图片尺寸
        self.conv1_1 = self.conv_layer(bgr, "conv1_1")
        #传入命名空间的name，来获取该层的卷积核和偏置，并做卷积运算，最后返回经过激活函数后的值
        self.conv1_2 = self.conv_layer(self.conv1_1, "conv1_2")
        #根据传入的pooling名字对该层做相应的池化操作
        self.pool1 = self.max_pool_2x2(self.conv1_2, "pool1")

        #第二段卷积，包含两个卷积层，一个最大池化层
        self.conv2_1 = self.conv_layer(self.pool1, "conv2_1")
        self.conv2_2 = self.conv_layer(self.conv2_1, "conv2_2")
        self.pool2 = self.max_pool_2x2(self.conv2_2, "pool2")
        #第三段卷积，包含三个卷积层，一个最大池化层
        self.conv3_1 = self.conv_layer(self.pool2, "conv3_1")
        self.conv3_2 = self.conv_layer(self.conv3_1, "conv3_2")
        self.conv3_3 = self.conv_layer(self.conv3_2, "conv3_3")
        self.pool3 = self.max_pool_2x2(self.conv3_3, "pool3")

        #第四段卷积，包含三个卷积层，一个最大池化层
        self.conv4_1 = self.conv_layer(self.pool3, "conv4_1")
        self.conv4_2 = self.conv_layer(self.conv4_1, "conv4_2")
        self.conv4_3 = self.conv_layer(self.conv4_2, "conv4_3")
        self.pool4 = self.max_pool_2x2(self.conv4_3, "pool4")

        #第五段卷积，包含三个卷积层，一个最大池化层
        self.conv5_1 = self.conv_layer(self.pool4, "conv5_1")
        self.conv5_2 = self.conv_layer(self.conv5_1, "conv5_2")
        self.conv5_3 = self.conv_layer(self.conv5_2, "conv5_3")
        self.pool5 = self.max_pool_2x2(self.conv5_3, "pool5")

        #第六层全连接
        #根据命名空间name做加权求和运算
        self.fc6 = self.fc_layer(self.pool5, "fc6")
        #经过relu激活函数
        self.relu6 = tf.nn.relu(self.fc6)

        #第七层全连接
        self.fc7 = self.fc_layer(self.relu6, "fc7")
        self.relu7 = tf.nn.relu(self.fc7)

        #第八层全连接
        self.fc8 = self.fc_layer(self.relu7, "fc8")
        self.prob = tf.nn.softmax(self.fc8, name="prob")

        #得到全向传播时间
        end_time = time.time()
        print(("time consuming: %f" % (end_time-start_time)))

        #清空本次读取到的模型参数字典
        self.data_dict = None

    #定义卷积运算
    def conv_layer(self, x, name):
        #根据命名空间name找到对应卷积层的网络参数
        with tf.variable_scope(name):
            #读到该层的卷积核
            w = self.get_conv_filter(name)
            #卷积运算
            conv = tf.nn.conv2d(x, w, [1, 1, 1, 1], padding='SAME')
            #读到偏置项
            conv_biases = self.get_bias(name)
            #加上偏置，并做激活计算
            result = tf.nn.relu(tf.nn.bias_add(conv, conv_biases))
            return result

    #定义获取卷积核的参数
    def get_conv_filter(self, name):
        #根据命名空间从参数字典中获取对应的卷积核
        return tf.constant(self.data_dict[name][0], name="filter")

    #定义获取偏置项的参数
    def get_bias(self, name):
        #根据命名空间从参数字典中获取对应的偏置项
        return tf.constant(self.data_dict[name][1], name="biases")

    #定义最大池化操作
    def max_pool_2x2(self, x, name):
        return tf.nn.max_pool(x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding='SAME', name=name)

    #定义全连接层的全向传播操作
    def fc_layer(self, x, name):
        #根据命名空间name做全连接层的计算
        with tf.variable_scope(name):
            #获取该层的维度信息列表
            shape = x.get_shape().as_list()
            dim = 1
            for i in shape[1:]:
                #将每层的维度相乘
                dim *= i
            #改变特征图的形状，也就是将得到的多维特征做拉伸操作，只在进入第六层全连接层做该操作
            x = tf.reshape(x, [-1, dim])
            #读到权重值
            w = self.get_fc_weight(name)
            #读到偏置项值
            b = self.get_bias(name)
            #对该层输入做加权求和，再加上偏置
            result = tf.nn.bias_add(tf.matmul(x, w), b)
            return result

    #定义获取权重的函数
    def get_fc_weight(self, name):
        #根据命名空间name从参数字典中获取对应1的权重
        return tf.constant(self.data_dict[name][0], name="weights")

utils.py文件

读入图片，概率显示

#!/usr/bin/python
#coding:utf-8
from skimage import io, transform
import numpy as np
import matplotlib.pyplot as plt
import tensorflow as tf
from pylab import mpl
mpl.rcParams['font.sans-serif']=['SimHei'] # 正常显示中文标签
mpl.rcParams['axes.unicode_minus']=False # 正常显示正负号
def load_image(path):
    fig = plt.figure("Centre and Resize")
    #传入读入图片的参数路径
    img = io.imread(path)
    #将像素归一化处理到[0,1]
    img = img / 255.0

    #将该画布分为一行三列，把下面的图像放在画布的第一个位置
    ax0 = fig.add_subplot(131)
    #添加子标签
    ax0.set_xlabel(u'Original Picture')
    #添加展示该图像
    ax0.imshow(img)

    #找到该图像的最短边
    short_edge = min(img.shape[:2])
    #把图像的w和h分别减去最短边，并求平均
    y = (img.shape[0] - short_edge) / 2
    x = (img.shape[1] - short_edge) / 2
    #取出切分过的中心图像
    crop_img = img[y:y+short_edge, x:x+short_edge]

    #把下面的图像放在画布的第二个位置
    ax1 = fig.add_subplot(132)
    #添加子标签
    ax1.set_xlabel(u"Centre Picture")
    #添加展示该图像
    ax1.imshow(crop_img)

    #resize成固定的imagesize
    re_img = transform.resize(crop_img, (224, 224))

    #把下面的图像放在画布的第三个位置
    ax2 = fig.add_subplot(133)
    ax2.set_xlabel(u"Resize Picture")
    ax2.imshow(re_img)
    #转换为需要的输入形状
    img_ready = re_img.reshape((1, 224, 224, 3))
    return img_ready
#定义百分比转换函数
def percent(value):
    return '%.2f%%' % (value * 100)

Nclasses.py文件

含label字典 源码下载

vgg16.npy文件

包含了神经网络的全部参数 源码下载
