【北京大学】13 TensorFlow1.x的项目实战之手写英文体识别OCR技术

1 项目介绍 1.1 项目功能

视频讲解 （1）项目功能：英文手写识别，如输入数据为手写英文作文扫描图片，技术：OCR技术 （2）应用场景：

• 高考等应试教育英语作文电子阅卷
• 英文手写电子笔记的上传

1.2 评估指标

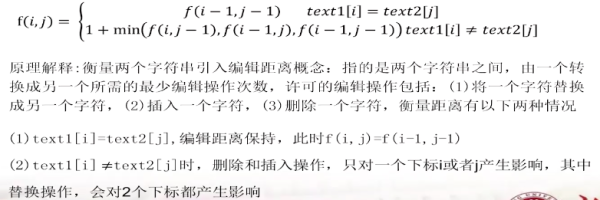

模型评估指标：动态规划实现的字符串相似度算法，公式如下

2 数据集介绍 2.1 数据特征

数据集中存在的问题和难点 （1）数据集数量不够大， （2）扫描得到的图像倾斜，文字区域无法定位，或文字区域无法精准定位 （3）图片中有很多噪声信息，如下划线 （4）图片中手写英文存在很多连笔，涂改等。

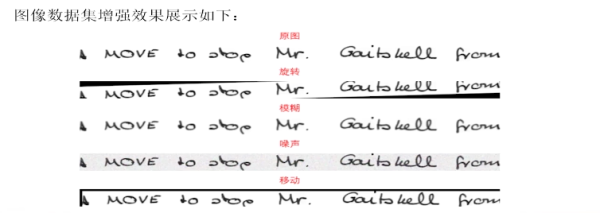

3 数据的预处理 3.1 数据增强

数据集的预处理工作，为提升模型的性能，做了数据预处理工作。 （1）图像旋转 （2）图像缩放 （3）对图像添加噪声 （4）对图像进行模糊 （5）将图像往x、y方向上按指定的数量移动图像像素

3.2 倾斜矫正

扫描版或拍着图片会存在图像倾斜的情况，将大大降低识别效果，因此需要对图像进行倾斜矫正预处理。

原理: （1）首先对图像进行边缘轮廓检测 （2）对边缘轮廓检测后的图片进行霍夫曼倾斜矫正 霍夫曼倾斜矫正原理：通过识别图像中的直线，检测直线倾斜角度和直线的位置信息对图像进行旋转，实测效果佳，且边缘轮廓检测对霍夫曼倾斜矫正起到很好的辅助作用。

3.3 去横线

图像中的横线对文字识别有一定的影响，因此需要在识别前对图像进行横线去除工作，去除横线方法调用Ieptonical库 原理： （1）首先旋转图片进行倾斜矫正，使得横线变水平，然后提取出水平横线调用函数班背景去掉，只留下横线 （2）接着将横线进行阈值处理，高于阈值的横线加黑，低于阈值的变白，将处理图片上的黑色横线翻转为白色 （3）步骤2原图的横线被去掉，但原图人物身体的部分也被擦除 （4）此时调用相关函数使横线图片与人物擦除的图片想结合，补出擦除的部分，得到较好的去横线的效果。

3.4 文本区域定位

英文行全页面自动定位算法，文本区域定位，在输入神经网络模型前需要做文本区域定位，基于MSER算法进行改进。 算法原理：MSER算法产生的局部文字区域杂乱，对MSER产生的边框又进行了下面的四步筛选，大大提升了问题区域定位的效果 （1）首先根据矩形的大小，将过大或过小的矩形筛除掉 （2）将大矩形和小矩形如果交叠部分大于设定的阈值，将小矩形筛除掉 （3）此步特殊之处在于并不筛除掉矩阵，而是按照规则取min_left_top_x min_left_y max_right_bottom_x max_right_bottom_y 将一个类的矩阵合并成一个大的矩形 （4）按照矩形边框的height > min_height weight > min_weight筛选出最后的边框。

4 网络结构

（1）神经网络结构：四层卷积层+四层池化层 （2）神经网络使用的是：双向LSTM

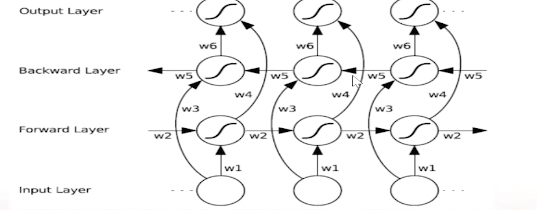

（3）结构分析 该神经网络使用的是双向递归神经网络tf.nn.bidirectional_dynamic_rnn() 双向的RNN，当cell使用LSTM时，便是双向LSTMD。单向的RNN只考虑上文的信息对下文信息的影响，双向RNN即考虑当前信息不仅受到上文的影响，同时也考虑下文的影响。 前向RNN和dynamic_rnn完全一致，后向RNN输入的序列经过了反转。 （4）优化算法 本神经网络使用的参数优化算法：AdamOptimizer。除了该算法还有Momentum优化算法

• Momentum优化算法计算梯度的指数加权平均，加快迭代速度
• Adam算法集成了momentum动量梯度下降法和RMSprop梯度下降法的优点 （5）损失函数 CTC损失函数（connectionist temporal classification）

CTC在神经网络中计算一种损失值，主要用于可以对没有对齐的数据进行自动补齐，即主要是用在没有事先对齐的序列化数据训练上，应用领域如：语音识别、OCR识别 （6）池化 池化过程使用最大池化max_pool. 原因：虽然最大池化和平均池化都对数据进行了下采样，但是最大池化做特征选择，选出了分类识别度更好的特征

• 最大池化：可以降低卷积层参数误差造成估计均值的偏移，更多的保留纹理信息
• 最大池化提供了非线性，这是最大池化效果更好的原因 （7）使用Dropout 使用Dropout简化训练的网络结构，控制过拟合出现的风险，并通过调整，得到了一个比较合适的dropout参数 （8）激活函数 使用relu函数。可以降低网络参数训练过程中梯度消失或者梯度爆炸的风险 （9）断点续训 保证函数在训练中断后继续进行训练。

5 OCR实现

OCRGitHub源码下载

ocr_generated.py

import os
import glob
import random
import numpy as np
from PIL import Image
from PIL import ImageFilter

#记录一个问题： tf.placeholder 报错InvalidArgumentError: You must feed a value for placeholder tensor 'inputs/x_input'
#chr函数： 将数字转化成字符
#ord函数： 将字符转化成数字
#characterNo字典：a-z, A-Z, 0-10, " .,?\'-:;!/\"&(+" 为key分别对应值是0-25,26-51,52-61,62...
#characters列表： 存储的是cahracterNo字典的key
#建立characterNo字典的意思是： 为了将之后手写体对应的txt文件中的句子转化成 数字编码便于存储和运算求距离
charactersNo={}
characters=[]
length=[]

for i in range(26):
    charactersNo[chr(ord('a')+i)]=i
    characters.append(chr(ord('a')+i))
for i in range(26):
    charactersNo[chr(ord('A')+i)]=i+26
    characters.append(chr(ord('A')+i))
for i in range(10):
    charactersNo[chr(ord('0')+i)]=i+52
    characters.append(chr(ord('0')+i))
punctuations=" .,?\'-:;!/\"&(+"
for p in punctuations:
    charactersNo[p]=len(charactersNo)
    characters.append(p)


def get_data():
    #读取了train_img和train_txt文件夹下的所有文件的读取路径
    #下面代码的作用是：
    #Imgs:列表结构 存储的是手写的英文图片
    #Y: 数组结构 存储的是图片对应的txt文件中句子，只不过存储的是字符转码后的数字
    #length: 数组结构 存储的是图片对应的txt文件中句子含有字符的数量
    imgFiles=glob.glob(os.path.join("train_img", "*"))
    imgFiles.sort()
    txtFiles=glob.glob(os.path.join("train_txt", "*"))
    txtFiles.sort()
    Imgs=[]
    Y=[]
    length=[]
    for i in range(len(imgFiles)):
        fin=open(txtFiles[i])
        line=fin.readlines()
        line=line[0]
        fin.close()
        y=np.asarray([0]*(len(line)))
        succ=True
        for j in range(len(line)):
            if line[j] not in charactersNo:
                succ=False
                break
            y[j]=charactersNo[line[j]]
        if not succ:
            continue
        Y.append(y)
        length.append(len(line))
        im = Image.open(imgFiles[i])
        width,height = im.size#1499,1386
        im = im.convert("L")
        Imgs.append(im)


    #np.asarray()函数 和 np.array()函数： 将list等结构转化成数组
    #区别是np.asarray()函数不是copy对象，而np.array()函数是copy对象
    print("train:",len(Imgs),len(Y))
    Y = np.asarray(Y)
    length = np.asarray(length)
    return Imgs, Y

ocr_forward.py

import tensorflow as tf
import os
import glob
import random
import numpy as np
from PIL import Image
from PIL import ImageFilter
import ocr_generated

conv1_filter=32
conv2_filter=64
conv3_filter=128
conv4_filter=256

def get_weight(shape, regularizer):
    #参数w初始化，并且对w进行正则化处理，防止模型过拟合
    w = tf.Variable(tf.truncated_normal((shape), stddev=0.1, dtype=tf.float32))
    if regularizer != None: tf.add_to_collection('losses', tf.contrib.layers.l2_regularizer(regularizer)(w))
    return w

def get_bias(shape):
    #参数b初始化
    b = tf.Variable(tf.constant(0., shape=shape, dtype=tf.float32))
    return b

def conv2d(x,w):
    #卷积层函数tf.nn.conv2d
    return tf.nn.conv2d(x, w, strides=[1, 1, 1, 1], padding='SAME')

def max_pool_2x2(x, kernel_size):
    #池化层函数，在池化层采用最大池化，有效的提取特征
    return tf.nn.max_pool(x, ksize=kernel_size, strides=kernel_size, padding='VALID')

def forward(x, train, regularizer):
    #前向传播中共使用了四层神经网络
    #第一层卷积层和池化层实现
    conv1_w = get_weight([3, 3, 1, conv1_filter], regularizer)
    conv1_b = get_bias([conv1_filter])
    conv1 = conv2d(x, conv1_w)
    relu1 = tf.nn.relu(tf.nn.bias_add(conv1, conv1_b))
    pool1 = max_pool_2x2(relu1, [1,2,2,1])

    #通过keep_prob参数控制drop_out函数对神经元的筛选
    if train:
        keep_prob = 0.6     #防止过拟合
    else:
        keep_prob = 1.0
    #第二层卷积层和池化层实现
    conv2_w = get_weight([5, 5, conv1_filter, conv2_filter], regularizer)
    conv2_b = get_bias([conv2_filter])
    conv2 = conv2d(tf.nn.dropout(pool1, keep_prob), conv2_w)
    relu2 = tf.nn.relu(tf.nn.bias_add(conv2, conv2_b))
    pool2 = max_pool_2x2(relu2, [1,2,1,1])
    #第三层卷积层和池化层
    conv3_w = get_weight([5, 5, conv2_filter, conv3_filter], regularizer)
    conv3_b = get_bias([conv3_filter])
    conv3 = conv2d(tf.nn.dropout(pool2, keep_prob), conv3_w)
    relu3 = tf.nn.relu(tf.nn.bias_add(conv3, conv3_b))
    pool3 = max_pool_2x2(relu3, [1,4,2,1])
    #第四层卷积层和池化层
    conv4_w = get_weight([5, 5, conv3_filter, conv4_filter], regularizer)
    conv4_b = get_bias([conv4_filter])
    conv4 = conv2d(tf.nn.dropout(pool3, keep_prob), conv4_w)
    relu4 = tf.nn.relu(tf.nn.bias_add(conv4, conv4_b))
    pool4 = max_pool_2x2(relu4, [1,7,1,1])

    rnn_inputs=tf.reshape(tf.nn.dropout(pool4,keep_prob),[-1,256,conv4_filter])

    num_hidden=512
    num_classes=len(ocr_generated.charactersNo)+1
    W = tf.Variable(tf.truncated_normal([num_hidden,num_classes],stddev=0.1), name="W")
    b = tf.Variable(tf.constant(0., shape=[num_classes]), name="b")

    #前向传播、反向传播，利用双向LSTM长时记忆循环网络
    #seq_len = tf.placeholder(tf.int32, shape=[None])
    #labels=tf.sparse_placeholder(tf.int32, shape=[None,2])
    cell_fw = tf.nn.rnn_cell.LSTMCell(num_hidden>>1, state_is_tuple=True)
    cell_bw = tf.nn.rnn_cell.LSTMCell(num_hidden>>1, state_is_tuple=True)
    #outputs_fw_bw: (output_fw, output_bw) 是(output_fw, output_bw)的元组
    outputs_fw_bw, _ = tf.nn.bidirectional_dynamic_rnn(cell_fw, cell_bw, rnn_inputs, dtype=tf.float32)
    #tf.contat 连接前向和反向得到的结果，在指定维度上进行连接
    outputs1 = tf.concat(outputs_fw_bw, 2)

    shape = tf.shape(x)
    batch_s, max_timesteps = shape[0], shape[1]
    outputs = tf.reshape(outputs1, [-1, num_hidden])
    #全连接层实现
    logits0 = tf.matmul(tf.nn.dropout(outputs,keep_prob), W) + b
    logits1 = tf.reshape(logits0, [batch_s, -1, num_classes])
    logits = tf.transpose(logits1, (1, 0, 2))
    y = tf.cast(logits, tf.float32)
    return y

ocr_backward.py

import tensorflow as tf
import ocr_forward
import ocr_generated
import os
import glob
import random
import numpy as np
from PIL import Image
from PIL import ImageFilter

REGULARIZER = 0.0001
graphSize = (112,1024)
MODEL_SAVE_PATH = "./model/"
MODEL_NAME = "ocr_model"


def transform(im, flag=True):
    '''
    将传入的图片进行预处理：对图像进行图像缩放和数据增强
    Args:
        im :　传入的待处理的图片
    Return：
        graph : 返回经过预处理的图片
    #random.uniform(a, b)随机产生[a, b)之间的一个浮点数
    '''
    graph=np.zeros(graphSize[1]*graphSize[0]*1).reshape(graphSize[0],graphSize[1],1)
    deltaX=0
    deltaY=0
    ratio=1.464
    if flag:
        lowerRatio=max(1.269,im.size[1]*1.0/graphSize[0],im.size[0]*1.0/graphSize[1])
        upperRatio=max(lowerRatio,2.0)
        ratio=random.uniform(lowerRatio,upperRatio)
        deltaX=random.randint(0,int(graphSize[0]-im.size[1]/ratio))
        deltaY=random.randint(0,int(graphSize[1]-im.size[0]/ratio))
    else:
        ratio=max(1.464,im.size[1]*1.0/graphSize[0],im.size[0]*1.0/graphSize[1])
        deltaX=int(graphSize[0]-im.size[1]/ratio)>>1
        deltaY=int(graphSize[1]-im.size[0]/ratio)>>1
    height=int(im.size[1]/ratio)
    width=int(im.size[0]/ratio)
    data = im.resize((width,height),Image.ANTIALIAS).getdata()
    data = 1-np.asarray(data,dtype='float')/255.0
    data = data.reshape(height,width)
    graph[deltaX:deltaX+height,deltaY:deltaY+width,0]=data
    return graph

def create_sparse(Y,dtype=np.int32):
    '''
    对txt文本转化出来的数字序列Y作进一步的处理
    Args:
        Y
    Return:
        indices: 数组Y下标索引构成的新数组
        values: 下标索引对应的真实的数字码
        shape
    '''
    indices = []
    values = []
    for i in range(len(Y)):
        for j in range(len(Y[i])):
            indices.append((i,j))
            values.append(Y[i][j])

    indices = np.asarray(indices, dtype=np.int64)
    values = np.asarray(values, dtype=dtype)
    shape = np.asarray([len(Y), np.asarray(indices).max(0)[1] + 1], dtype=np.int64) #[64,180]

    return (indices, values, shape)

def backward():
    x = tf.placeholder(tf.float32, shape=[None, graphSize[0], graphSize[1],1])
    y = ocr_forward.forward(x, True, REGULARIZER)
    #y_: 表示真实标签数据
    #Y : 从文本中读取到的标签数据，训练时传给y_
    #y : 神经网络预测的标签

    global_step = tf.Variable(0, trainable=False)#全局步骤计数
    seq_len = tf.placeholder(tf.int32, shape=[None])
    y_ = tf.sparse_placeholder(tf.int32, shape=[None,2])

    Imgs, Y = ocr_generated.get_data()
    #损失函数使用的ctc_loss函数
    loss = tf.nn.ctc_loss(y_, y, seq_len)
    cost = tf.reduce_mean(loss)
    #优化函数使用的是Adam算法
    optimizer1 = tf.train.AdamOptimizer(learning_rate=0.0003).minimize(cost, global_step=global_step)
    optimizer2 = tf.train.AdamOptimizer(learning_rate=0.0001).minimize(cost, global_step=global_step)
    width1_decoded, width1_log_prob=tf.nn.ctc_beam_search_decoder(y, seq_len, merge_repeated=False,beam_width=1)
    decoded, log_prob = tf.nn.ctc_beam_search_decoder(y, seq_len, merge_repeated=False)
    width1_acc = tf.reduce_mean(tf.edit_distance(tf.cast(width1_decoded[0], tf.int32), y_))
    acc = tf.reduce_mean(tf.edit_distance(tf.cast(decoded[0], tf.int32), y_))
    nBatchArray=np.arange(Y.shape[0])
    epoch=100
    batchSize=32
    saver=tf.train.Saver(max_to_keep=1)
    config = tf.ConfigProto()
    config.gpu_options.allow_growth = True
    sess=tf.Session(config=config)
    bestDevErr=100.0
    with sess:
        sess.run(tf.global_variables_initializer())

        ckpt = tf.train.get_checkpoint_state(MODEL_SAVE_PATH)
        if ckpt and ckpt.model_checkpoint_path:
            saver.restore(sess, ckpt.model_checkpoint_path)
        #saver.restore(sess, "model/model.ckpt")
        #print(outputs.get_shape())
        for ep in range(epoch):
            np.random.shuffle(nBatchArray)
            for i in range(0, Y.shape[0], batchSize):
                batch_output = create_sparse(Y[nBatchArray[i:i+batchSize]])
                X=[None]*min(Y.shape[0]-i,batchSize)
                for j in range(len(X)):
                    X[j]=transform(Imgs[nBatchArray[i+j]])

                feed_dict={x:X,seq_len :np.ones(min(Y.shape[0]-i,batchSize)) * 256, y_:batch_output}
                if ep>1
        deltaY=int(graphSize[1]-im.size[0]/ratio)>>1
    height=int(im.size[1]/ratio)
    width=int(im.size[0]/ratio)
    data = im.resize((width,height),Image.ANTIALIAS).getdata()
    data = 1-np.asarray(data,dtype='float')/255.0
    data = data.reshape(height,width)
    graph[deltaX:deltaX+height,deltaY:deltaY+width,0]=data
    return graph

def countMargin(v,minSum,direction=True):
    '''
    Args:
        v = list
        minSum = Int
    Return:
        v中比minSum小的项数
    '''
    if direction:
        for i in range(len(v)):
            if v[i]>minSum:
                return i
        return len(v)
    for i in range(len(v)-1,-1,-1):
        if v[i]>minSum:
            return len(v)-i-1
    return len(v)

def splitLine(seg,dataSum,h,maxHeight):
    i=0
    while i
